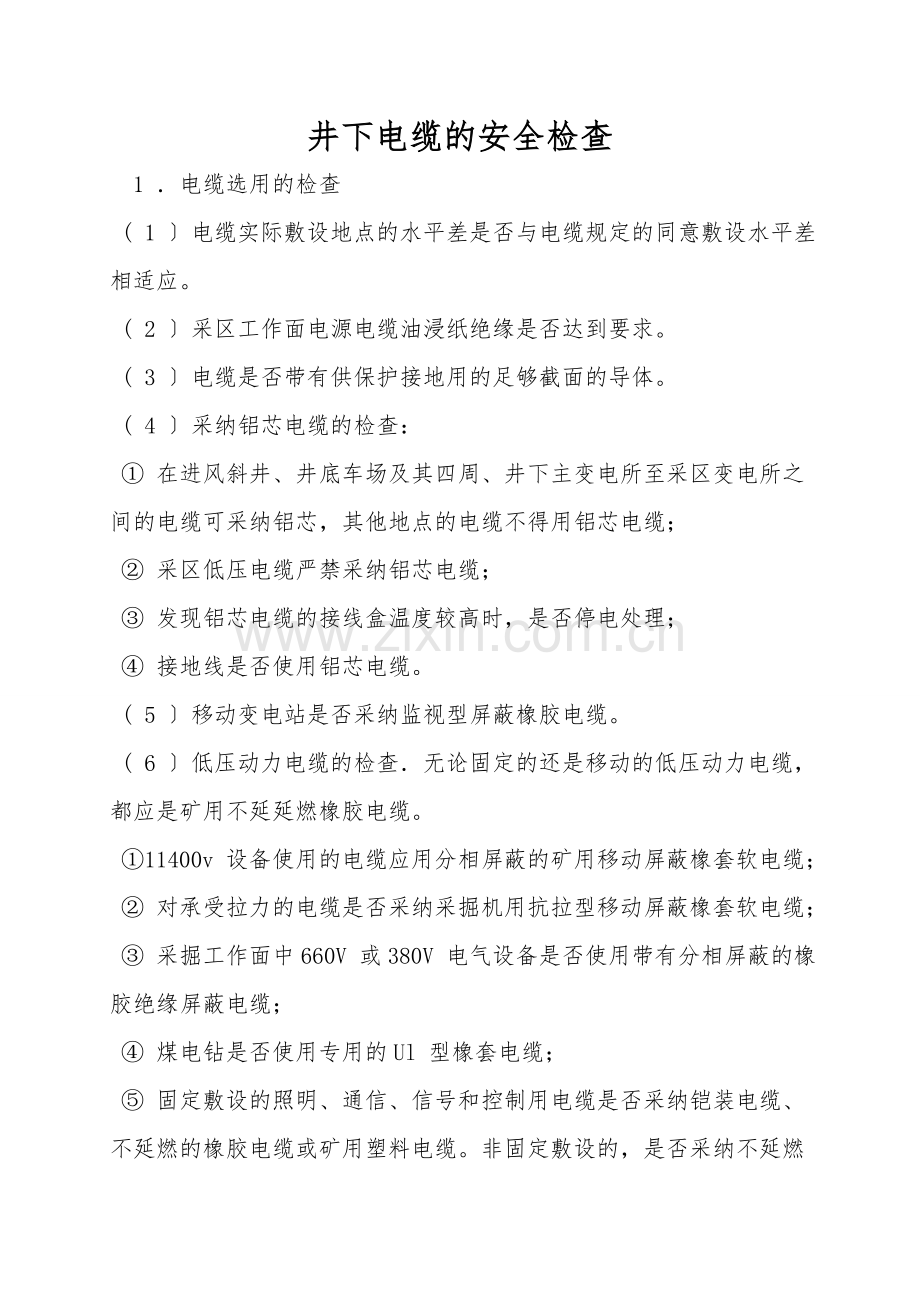

井下电缆的安全检查
1 ．电缆选用的检查
( 1 〕电缆实际敷设地点的水平差是否与电缆规定的同意敷设水平差相适应。
( 2 〕采区工作面电源电缆油浸纸绝缘是否达到要求。
( 3 〕电缆是否带有供保护接地用的足够截面的导体。
( 4 〕采纳铝芯电缆的检查：
① 在进风斜井、井底车场及其四周、井下主变电所至采区变电所之间的电缆可采纳铝芯，其他地点的电缆不得用铝芯电缆；
② 采区低压电缆严禁采纳铝芯电缆；
③ 发现铝芯电缆的接线盒温度较高时，是否停电处理；
④ 接地线是否使用铝芯电缆。
( 5 〕移动变电站是否采纳监视型屏蔽橡胶电缆。
( 6 〕低压动力电缆的检查．无论固定的还是移动的低压动力电缆，都应是矿用不延延燃橡胶电缆。
①11400v 设备使用的电缆应用分相屏蔽的矿用移动屏蔽橡套软电缆；
② 对承受拉力的电缆是否采纳采掘机用抗拉型移动屏蔽橡套软电缆；
③ 采掘工作面中660V 或380V 电气设备是否使用带有分相屏蔽的橡胶绝缘屏蔽电缆；
④ 煤电钻是否使用专用的Ul 型橡套电缆；
⑤ 固定敷设的照明、通信、信号和控制用电缆是否采纳铠装电缆、不延燃的橡胶电缆或矿用塑料电缆。非固定敷设的，是否采纳不延燃橡胶电缆；其中塑料电缆应有不延然性和遇高温或燃烧时不析出大量有毒气体。

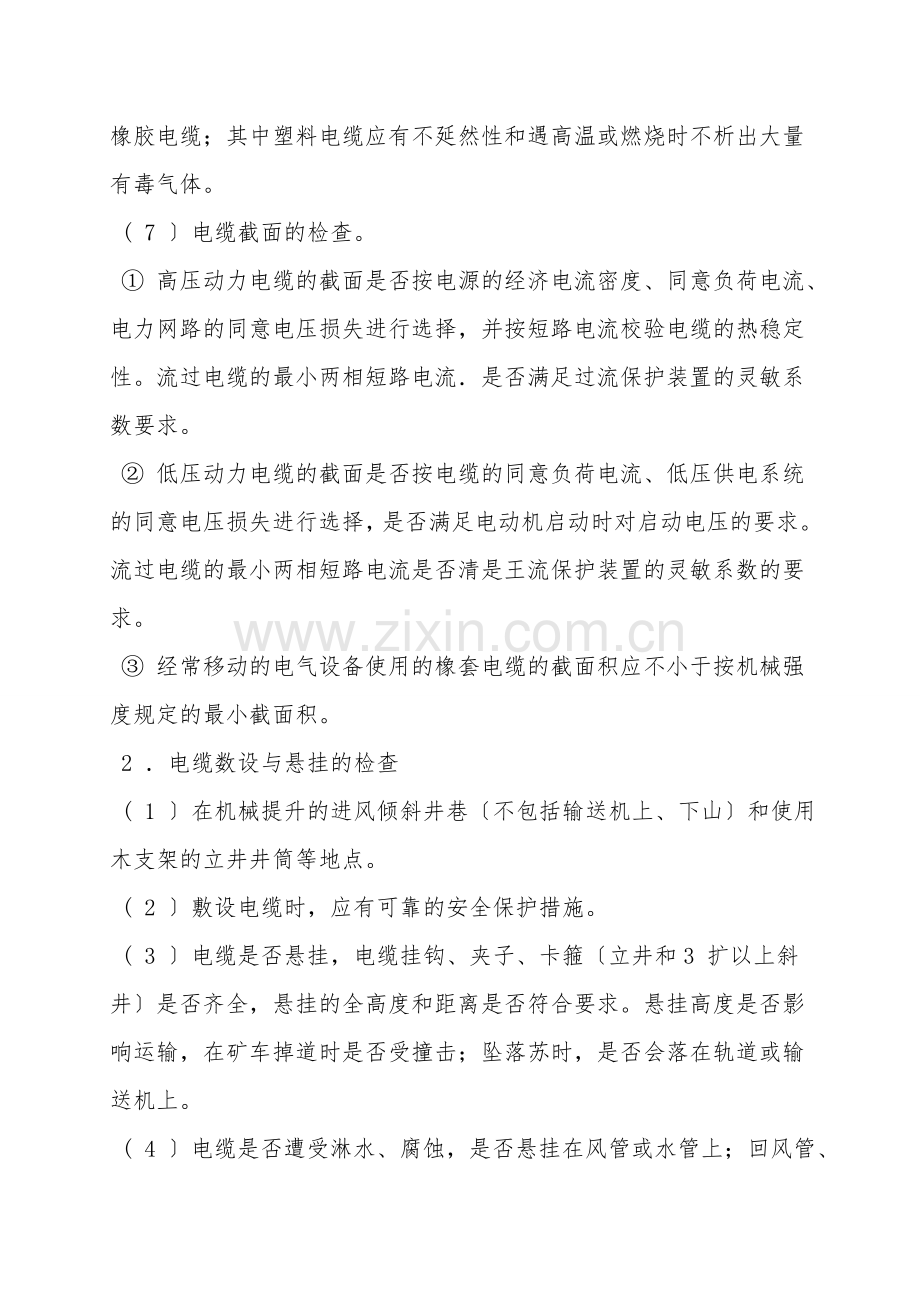

( 7 〕电缆截面的检查。
① 高压动力电缆的截面是否按电源的经济电流密度、同意负荷电流、电力网路的同意电压损失进行选择，并按短路电流校验电缆的热稳定性。流过电缆的最小两相短路电流．是否满足过流保护装置的灵敏系数要求。
② 低压动力电缆的截面是否按电缆的同意负荷电流、低压供电系统的同意电压损失进行选择，是否满足电动机启动时对启动电压的要求。流过电缆的最小两相短路电流是否清是王流保护装置的灵敏系数的要求。
③ 经常移动的电气设备使用的橡套电缆的截面积应不小于按机械强度规定的最小截面积。
2 ．电缆数设与悬挂的检查
( 1 〕在机械提升的进风倾斜井巷〔不包括输送机上、下山〕和使用木支架的立井井筒等地点。
( 2 〕敷设电缆时，应有可靠的安全保护措施。
( 3 〕电缆是否悬挂，电缆挂钩、夹子、卡箍〔立井和3 扩以上斜井〕是否齐全，悬挂的全高度和距离是否符合要求。悬挂高度是否影响运输，在矿车掉道时是否受撞击；坠落苏时，是否会落在轨道或输送机上。
( 4 〕电缆是否遭受淋水、腐蚀，是否悬挂在风管或水管上；回风管、水管同一侧敷设时，电缆是否在其上方。
( 5 〕 和信号的电缆是否同电力电缆分挂在井巷两侧；在井筒内受条件限制，设在距电力电缆。0.3m 以外；在巷道内，是否敷设在电力电缆上。
( 6 〕高、低压电缆在巷道同侧敷设时，是否符合规定。
( 7 〕电缆穿过墙壁时，是否用套管保护；电缆沿线每隔一定距离是否有标志牌，途、电压、编号等。
( 8 〕敷设电缆的最小同意弯曲半径是否符合规定。

( l 〕电缆同电气设备的连接是否使用与电气设备性能相符的接线盒。
( 2 〕电缆芯线是否使用齿形压线板〔卡爪〕或线、鼻子同电气设备进行连接。
( 3 〕不同型电缆〔例如纸绝缘电缆同橡胶电缆或塑料电缆〕之间是否直接连接，是否用符合要求的接线盒、连接器或母线盒进行连接。
( 4 〕同型电缆之间直接连接时，是否符合规定。
( 5 〕电缆与电缆的连接以及电缆与电气设备的连接，是否通过电缆接线盒、插销连接器、母线盒等连接装置，不得有明接头、冷包头和"鸡爪子'、"羊尾巴'。
( 6 〕电缆应整体进入电缆引人装置，并用防止电缆拔脱装置压紧。
( 7 〕高压油浸纸绝缘电缆互相连接用的电缆接线盒中，应灌注绝缘充填物。
( 8 〕井下橡套电缆直接连接时，是否按规定采纳硫化热补或同硫化热补有同等效能的冷补工艺进行连接，不应有冷接头。
