混凝土结构工程施工质量验收规范.ppt

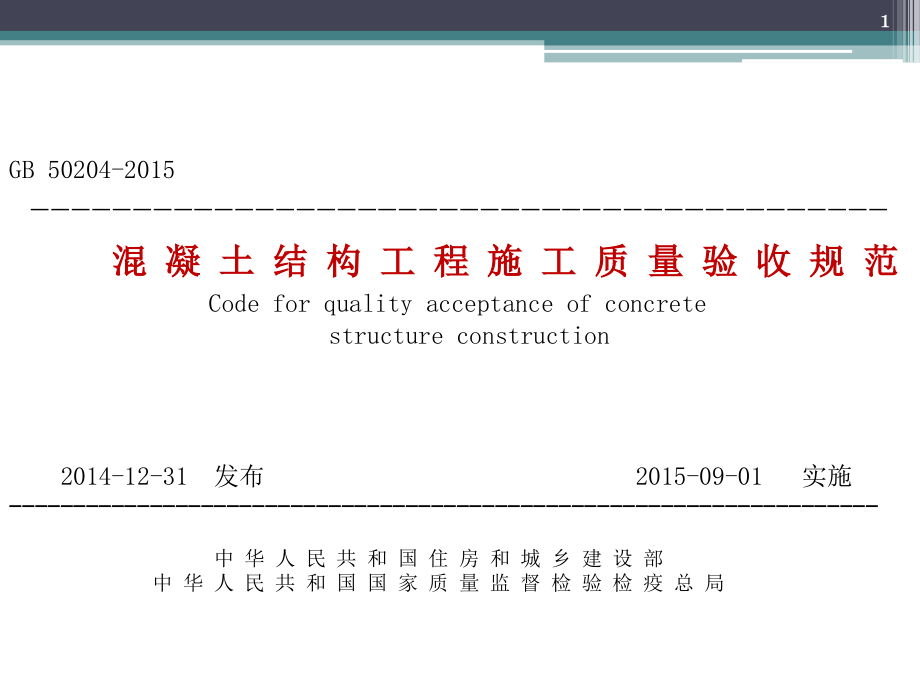

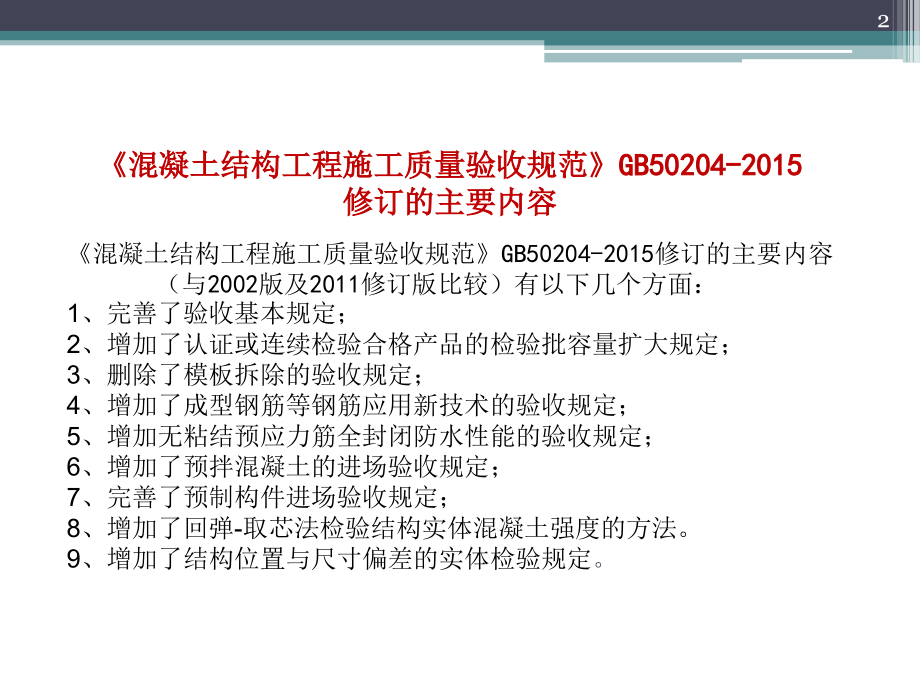

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,GB 50204-2015,-,混,凝,土,结,构,工,程,施,工,质,量,验,收,规,范,Code for quality acceptance of concrete,structure construction,2014-12-31,发布,2015-09-01,实施,-,中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部,中 华 人 民 共 和 国 国 家 质 量 监 督 检 验 检 疫 总 局,1,混凝土结构工程施工质量验收规范,GB50204-2015,修订的主要内容,混凝土结构工程施工质量验收规范,GB50204-2015,修订的主要内容,（与,2002,版及,2011,修订版比较）有以下几个方面：,1,、完善了验收基本规定；,2,、增加了认证或连续检验合格产品的检验批容量扩大规定；,3,、删除了模板拆除的验收规定；,4,、增加了成型钢筋等钢筋应用新技术的验收规定；,5,、增加无粘结预应力筋全封闭防水性能的验收规定；,6,、增加了预拌混凝土的进场验收规定；,7,、完善了预制构件进场验收规定；,8,、增加了回弹,-,取芯法检验结构实体混凝土强度的方法。,9,、增加了结构位置与尺寸偏差的实体检验规定,。,2,一、完善了验收的“基本规定”,3.0.1,混凝土结构子分部工程可划分为模板、钢筋、预应力、混凝土、现浇结构和装配式结构等分项工程。各分项工程可根据与生产和施工方式相一致且便于控制施工质量的原则，按进场批次、工作班、楼层、结构缝或施工段划分为若干检验批。,3.0.2,混凝土结构子分部工程的质量验收应在钢筋、预应力、混凝土、现浇结 构和装配式结构等相关分项工程验收合格的基础上，进行质量控制资料检查、观感质量验收、以及本规范第,10.1,节规定的结构实体检验。,3.0.4,检验批的质量验收应包括实物检查和资料检查，并应符合下列规定：,1,、,主控项目的质量经抽样检验均应合格；,2,、,一般项目的质量应经抽样检验合格，当采用计数抽样检验时，除本规范各章 有专门规定外，其合格点率应达到,80%,及以上，且不得有严重缺陷；,3,、,应具有完整的质量检验记录，重要工序应具有完整的施工操作记录。,（原,3.0.5,和,3.0.6,合并修改条文）,3,3.0.5,检验批抽样样本应随机抽取，并应满足分布均匀、具有代表性的要求，抽样数量应符合有关专业验收规范的规定。,建筑工程施工质量验收统一标准,GB50300-2013,规定当采用计数抽样时，最小抽样数量应符合表,3.0.9,的要求（新增条文）,3.0.6,不合格检验批的处理应符合下列规定：（新增条文）,1,、,材料、构配件、器具及半成品检验批不合格时不得使用；,2,、,混凝土浇筑前施工质量不合格的检验批，应返工、返修，并应重新验收；,3,、混凝土浇筑后施工质量不合格的检验批，应按本规范有关规定进行处理。,表,3.0.9,检验批最小抽样数量,检验批的容量,最小抽样数量,检验批的容量,最小抽样数量,2,8,9,15,16,25,26,50,51,90,91,150,2,2,3,5,5,8,151,280,281,500,501,1200,1201,3200,3201,10000,13,20,32,50,80,4,二、增加了认证或连续检验合格产品的检验批容量放大规定,3.0.7,获得认证的产品或来源稳定且连续三批均一次性检验合格的产品，进场验收时检验批的容量可按本规范的有关规定扩大一倍。扩大检验批后的检验中，出现不合格情况时，应按扩大前的检验批容量重新验收，且该产品不得再次扩大检验批容量。（新增条文）,3.0.8,混凝土结构工程采用的材料、构配件、器具及半成品。应按进场批次进行检验。属于同一工程项目且同期施工的多个单位工程，对同一厂家生产的同批材料、构配件，器具及半成品，可统一划分检验批进行验收。（新增条文）,5.1.2,钢筋、成型钢筋进场检验，当满足下列条件之一时，其检验批容量可扩大一倍：（新增条文）,1,、,获得认证的钢筋、成型钢筋；,2,、,同一厂家、同一牌号、同一规格的钢筋，连续三批均一次检验合格。,3,、同一厂家、同一牌号、同一规格、同一钢筋来源的成型钢筋，连续三批均一次检验合格,5,6.1.2,预应力筋、锚具、夹具、连接器、成孔管道进场检验，当满足下列条件之一时，其检验批容量可扩大一倍：（新增条文）,1,、,获得认证的产品；,2,、同一厂家、同一品种、同一规格的产品，连续三批均一次检验合格。,7.1.7,水泥、外加剂进场检验，当满足下列条件之一时，其检验批容量可扩大一倍；（新增条文）,1,、获得认证的产品；,2,、同一厂家、同一品种、同一规格的产品，连续三次进场检验均一次检验合格。,6,三、删除了模板拆除的验收规定,4.1.1,模板工程应编制施工方案。爬升式模板工程、工具式模板工程及高大模板支架工程的施工方案，应按有关规定进行技术论证。,新规范删除了,2002,版“,4.3,模板拆除”的验收，模板拆除属于施工过程，不宜作为模板工程的验收内容加以要求。但执行时应注意，模板拆除虽不参与混凝土结构模板分项工程的质量验收，但应遵照现行国家标准,混凝土结构工程施工规范,GB50666-2011,的“,4.5,拆除与维护”有关规定执行。,7,四、增加了成型钢筋等钢筋新技术应用的验收规定,5.2.2,成型钢筋进场时，应抽取试件作屈服强度、抗拉强度、伸长率和重量偏差检验，检验结果应符合国家现行有关标准的规定。,对由热轧钢筋制成的成型钢筋，当有施工单位或监理单位的代表驻厂监督生产过程，并提供原材钢筋力学性能第三方检验报告时，可仅进行重量偏差检验；,检查数量：同一厂家、同一类型、同一原材钢筋来源的成型钢筋，不超过,30t,为一批。每批中每种钢筋牌号、规格均应至少抽取,1,个钢筋试件总数不应少于,3,个。,检验方法：检查质量证明文件和抽样检验报告。,8,五、增加无粘结预应力筋全封闭防水性能的验收规定,6.2.4,处于三,a,、三,b,类环境条件下的无粘结预应力筋用锚具系统，应按现行行业标准,无粘结预应力混凝土结构技术规程,JGJ 92,的相关规定检验其防水性能，其检验结果应符合该标准的规定。（新增条文）,检查数量：同一品种、同一规格的锚具系统为一批，每批抽取,3,套。,检验方法：检查质量证明文件和抽样检验报告。,6.5.4,锚具的封闭保护措施应符合设计要求。当设计无具体要求时，外露锚具和预应力筋的混凝土保护层厚度不应小于：一类环境时,20mm,，二,a,、二,b,类环境时,50mm,，三,a,、三,b,类环境时,80mm,。（修改条文）,检查数量：在同一检验批内，抽查预应力筋总数的,5%,，且不应少于,5,处。,检验方法：观察，尺量检查。,9,环境类别,条 件,一,室内干燥环境；无侵蚀性静水浸没环境,二,a,室内潮湿环境；非严寒和非寒冷地区的露天环境；非严寒和非寒冷地区与无侵蚀性的水或土直接接触的环境；寒冷和寒冷地区的冰冻线以下与无侵蚀性的水或土直接接触的环境。,b,干湿交替环境；水位频繁变动区环境；严寒和寒冷地区的露天环境；寒冷和寒冷地区冰冻线以上与无侵蚀性的水或土埌直接接触的环境。,三,a,严寒和寒冷地区冬季水位变动区环境；受除冰盐影响环境；海风环境。,b,盐渍土环境；受除冰盐作用环境；海岸环境。,四,海水环境。,五,受人为或自然的侵蚀性物质影响的环境。,表,3.5.2,混凝土结构的环境类别,10,六,增加了预拌混凝土的进场验收规定,7.3.1,预拌混凝土进场时，其质量应符合现行国家标准,预拌混凝土,GB/T 14902,的规定。（新增条文）,检查数量：全数检查,检查方法：检查质量证明文件,7.1.5,大批量、连续生产的同一配合比的混凝土，混凝土生产单位应提供基本性能试验报告。,7.3.5,混凝土拌合物稠度应满足施工方案的要求。,检查数量：对同一配合比的混凝土，取样应符合下列规定：,1,、每拌制,100,盘且不超过,100m,3,时，取样不得少于一次；,2,、每工作班拌制不足,100,盘时，取样不得少于一次；,3,、连续浇筑超过,1000m,3,时，每,200 m,3,取样不得少于一次；,4,、每一楼层取样不得少于一次。,检查方法：检查稠度抽样检查记录。,11,删除了对预拌混凝土配合比设计的要求（老规范,7.3,）,混凝土原材料及配合比质量问题全部商砼站，施工单位在混凝土进场时检测质量证明文件即可。预拌混凝土的质量证明文件主要包括混凝土配合比通知单、混凝土质量合格证、强度检验报告、混凝土运输单以及合同规定的其他资料。,预拌混凝土所用的水泥、骨料、外加剂、矿物参合料等均应参照本规范的相关规定进行检验，并应符合相关标准和设计的技术要求，其检验报告在预拌混凝土进场时可不提供，但应在生产企业存档保存，以便需要时查阅使用。,12,七、完善了预制构件进场验收规定,9.1.1,工厂生产的预制构件应按本章的规定进行进场验收，现场制作的预制构件应按本规范各章的规定进行验收。（新增条文）,9.2.2,专业企业生产的预制构件进厂时应进行结构性能检验应符合下列规定：,1,、梁板类简支受弯预制构件进厂时应进行结构性能检验，并应符合下列规定：,1,）结构性能检验应符合国家现行有关标准的有关规定及设计要求，检验要求和检验方法应符合本规范附录,B,的规定。,2,）钢筋混凝土构件和允许出现裂缝的预应力混凝土构件应进行承载力、挠度和裂缝宽度检验；不允许出现裂缝的预应力混凝土构件应进行承载力、挠度和抗裂检验。,3,）对大型构件及有可靠应用经验的构件可只进行裂缝宽度、抗裂和挠度检验,4,）对使用数量较少的构件当能提供可靠依据时，可不进行结构性能检验。,13,2,、对其他预制构件、除设计有专门要求外，进场时可不进行结构性能检验。,3,、对进场时不做结构性能检验的预制构件，应采取下列措施：,1,）施工单位和监理单位代表应驻场监督生产过程。,2,）当无驻场监督时，预制构件进场时应对其主要受力钢筋数量、规格、间距、保护层厚度及混凝土强度等进行实体检测。（新增条文）,检查数量：统一类型预制构件不超过,1000,个为一批，每批随机抽取,1,个构件进行结构性能检验。,检验方法：检查结果性能检验报告或实体检验报告。,注：“同类型”是指同一钢种、同一砼强度等级、同一生产工艺和同一结构形式。抽取预制构件时，宜从设计荷载最大、受力最不利或生产数量最多的预制构件中抽取。,14,9.1.2,装配式结构的接缝施工质量及防水性能应符合设计要求和国家现行相关标准的要求,。,9.2.5,预制构件应有表面标识。（新增条文）,检查数量：全数检查。,检验方法：观察。,9.2.8,预制构件的粗糙面的质量及键槽的数量应符合设计要求。,检查数量：全数检查。,检验方法：观察。,9.1.1,装配式结构连接部位及叠合构件浇筑混凝土之前，应进行隐蔽工程验收，其主要内容应包括：,1,、混凝土粗糙面的质量，键槽的规格、数量、位置；,2,、钢筋的牌号、规格、数量、位置、间距等，箍筋弯钩的弯折角度及平直段长度；,3,、钢筋的连接方式、接头位置、接头数量、接头面积百分率，搭接长度、锚固方式及锚固长度；（新增条文）,4,、预埋件、预留管线的规格、数量、位置。,15,八、增加了回弹,-,取芯法检验结构实体强度方法,10.1.1,对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。结构实体检验应包括混凝土强度、钢筋保护层厚度、结构位置与尺寸偏差以及合同约定的项目：必要时检验其他项目。,结构实体检验应由监理单位组织施工单位实施，并见证实施过程。施工单位应制定结构实体检验专项方案，并经监理单位审核批准后实施。除结构位置与尺寸偏差外的结构实体检验项目，应由具有相应资质的检测机构完成。,10.1.2,结构实体混凝土强度应按不同强度等级分别检验，检验方法宜采用同条件养护试件方法；当未取得同条件养护试件强度或同条件养护试件强度不符合要求时，可采用回弹,-,取芯法进行检验。,混凝土强度检验时的等效养护龄期可取日平均温度逐日累计达到,600d,时所对应的龄期，且不应小于,14d,，日平均温度为,0,及以下的龄期不计入。,冬季施工时，等效养护龄期计算时温度取结构构件实际养护温度，也可根据结构构件的实际养护条件，按照同条件养护试件强度与在标准养护条件下,28d,龄期试件强度相等的原则由监理、施工等各方共同确定。,16,附录,C,结构实体混凝土同条件养护试件强度检验,C.0.1,同条件养护试件的取样和留置应符合下列规定：,1,同条件养护试件所对应的结构构件或结构部位，应由施工、监理等各方共同选定，且同条件养护试件的取样宜均匀分布于工程施工周期内。,2,、同条件试件应在混凝土浇筑入模处见证取样；,3,、同条件养护试件应留置在靠近相应结构构件的适当位置，并应采取相同的养护方法。,4,、同一强度等级的同条件养护试件不宜少于,10,组，且不应少于,3,组；每连续两层楼不应少于,1,组，每,2000m,3,取样不宜少于一组；（新增条款）,C.0.2,每组同条件养护试件的强度值应根据强度试验结果按现行国家标准,普通混凝土力学性能试验方法标准,GB/T50081,的规定确定。,C.0.3,对同一强度等级的同条件养护试件，其强度值除以,0.88,后按现行国家标准,混凝土强度检验评定标准,GB/T 50107,的有关规定进行评定，评定结果符合要求时可判结构实体混凝土强度合格。,17,混凝土强度检验评定标准,GB/T 50107-2010,5.1.3,当样本容量不少于,10,组时，其强度应同时满足下列要求：,同一检验批混凝土立方体抗压强度的标准差应按下式计算：,=,式中：,第,I,组砼试件的立方体抗压强度代表值。,本检验期内的样本容量。,-,同一检验批立方体抗压强度标准差（,N/mm,2,),计算值小于,2.5N/mm,2,时，应取,2.5N/mm,2,18,式中：,同一验收批砼立方体抗压强度的平均值（,N/mm,2,）,砼立方体抗压强度标准值（,N/mm,2,）,同一验收批砼立方体抗压强度的最小值（,N/mm,2,）,表,5.1.3,合格判定系数采按下表采用,试件组数,10-14,15-19,20,1.15,1.05,0.95,0.90,0.85,19,构件总数量,最小抽样数量,2,0,以下,20,150,151,280,281,50 0,501,1200,1201,3200,全数,20,26,40,64,100,附录,D,结构实体混凝土回弹,-,取芯法强度检验,D.0.1,回弹构件的选取应符合下列规定,:,1,、同一强度等级的柱、梁、墙、板，抽取构件最小数量应符合表,D.0.1,的规定，并应均匀分布；,2,、不宜抽取截面高度小于,300mm,的梁和边长小于,300mm,的柱；,表,D.0.1,回弹构件抽取最小数量,20,D.0.2,每个构件应选取不少于,5,个测区进行回弹检测及回弹值计算，并应符合现行行业标准,回弹法检测混凝土抗压强度技术规程,JGJ/T23,对单个构件检测的有关规定。楼板构件的回弹应在板底进行。,D.0.3,对同一强度等级的混凝土，应将每个构件,5,个测区中的最小测区平均回弹值排序，并在其最小的,3,个测区各钻取,1,个芯样。芯样应采用带水冷却装置的薄壁空心钻钻取，其直径宜为,100mm,，且不宜小于混凝土骨料最大粒径的,3,倍。,D.0.6,芯样试件应按现行国家标准,普通混凝土力学性能试验方法标准,GB/T50081,中圆柱体试件的规定进行抗压强度试验,。,D.0.7,对同一强度等级的混凝土，当符合下列规定时，结构实体混凝土强度可判为合格：,1,、三个芯样的抗压强度算术平均值不小于设计要求的混凝土强度等级值的,88%,；,2,、三个芯样抗压强度的最小值不小于设计要求的混凝土强度等级值,80%,。,21,附录,E,结构实体钢筋保护层厚度检验,E.0.1,结构实体钢筋保护层厚度检验构件的选取应均匀分布，应符合下列规定：,1,、对非悬挑梁板类构件，应各抽取构件数量的,2%,且不少于,5,个构件进行检验。,2,、对悬挑梁、应抽取构件数量的,5%,且不少于,10,个构件进行检验；当悬挑梁数量少于,10,个时，应全数检验。,3,、对悬挑板，应抽取构件数量的,10%,且不少于,20,个构件进行检验；当悬挑板的数量少于,20,个时，应全数检验。,E,、,0.2,对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于,6,根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应选取有代表性的不同部位量测,3,点取平均值。,22,九、增加了结构位置与尺寸偏差的实体检验规定,附录,F,结构实体位置与尺寸偏差检验,F.0.1,结构实体位置与尺寸偏差检验构件的选取应均匀分布，并应符合下列规定：,1,、,梁、柱应抽查构件数量的,1%,，且不少于,3,个构件；,2,、墙、板应按有代表性的自然间抽查,1%,，且不应少于,3,间；对大空间结构，墙可按相邻轴线间高度,5m,左右划分检查面，板可按纵、横轴线划分检查面，抽查,1%,，且均不少于,3,面；,3,、层高应按有代表性的自然间抽查,1%,，且不应少于,3,间。,23,项目,检验方法,柱截面,尺寸,选取柱的一边量测柱中部、下部及其他部位，取,3,点平均值,柱垂直度,沿两个方向分别量测，取较大值,墙厚,墙身中部量测,3,点，取平均值；测点间距不应小于,1m,梁高,量测一侧边跨中及两个距离支座,0.1m,处，取,3,点平均值；量测可取腹板高度加上此处楼板的实测厚度,板厚,悬挑板取距离支座,0.1m,处，沿宽度方向取包括中心位置在内的随机,3,点取平均值；其他楼板，在同一对角线上量测中间及距离两端各,0.1m,处，取,3,点平均值；,层高,与板厚量点相同，量测板顶至上层楼板板底净高，层高量测值为净高与板厚之和，取,3,点平均值,F.0.2,对选定的构件，检验项目和检验方法应符合表,F.0.2,的规定，允许偏差及检验方法应符合本规范表,8.3.2,和表,9.3.9,的规定，精确至,1mm,。,表,F.0.2,结构实体位置与尺寸偏差检验项目和检验方法,24,F.0.4,结构实体位置与尺寸偏差检验项目应分别进行验收，并应符合下列规定。,结构实体位置与尺寸偏差检验合格应符合下列规定：,1,、当检验项目的合格率为,80%,及以上时，可判为合格；,2,、当检验项目的合格率小于,80%,但不小于,70%,时，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为,80%,及以上时，仍可判为合格。,25,混凝土结构工程施工质量验收规范,谢,谢,！,26,
