砌体工程施工措施.docx

(4) 圈梁下部砌体砌筑:
立皮数杆：根据砖砌块的高度、砂浆的厚度，设置皮数杆，每面墙体两个，用以控制水平砖缝、门洞高度、圈梁位置。
撂底：砌筑前，根据砌块的尺寸和墙体长度进行排砖，确定每层砖的数量及半砖的位置。
砌筑：根据皮数杆的控制线拉通线，砌筑形式采用一顺一丁(满丁、满条)、梅花丁或三顺一丁，砌筑方法采用：一铲灰、一块砖、一揉压、一灌缝；砌筑时，先从构造柱脚开始，马牙槎应先退后进。每一个马牙槎沿高度方向的尺寸不得超过30cm;上、下砖缝错开；灰缝控制在10~15mm。
(5) 圈梁、构造柱钢筋、模板、混凝土：
砌筑至圈梁底以后，绑扎圈梁钢筋，圈梁主筋在主体结构施工时预先预埋，圈梁混凝土强度为C20,并做隐蔽验收。
(6) 圈梁以上砌块砌筑：待圈梁混凝土强度达到1.2Mpa后，开始砌筑上部砌体，接近梁、板时，留一定的空间，用以砌筑斜砖。
(7) 顶部斜砖：墙体砌筑7d后，用粘土砖斜砌，将顶部挤紧。
4. 质量要求
(1 )砖砌块不应于其他块材混砌。
(2) 预埋拉筋的数量、长度均符合设计要求和施工规范的规定，留置间距偏差不超过一皮砖。
(3) 填充墙灰缝厚度、宽度应正确。砌块灰缝厚度应为10—15mm。
(4) 填充墙砌筑时应错缝搭砌。砌块搭砌长度不应小于90mm;竖向通缝不应大于2皮。
5. 外观质量检查
(1 )砖砌体所用材料品种、规格、强度及砂浆的强度，构造柱、圈梁的钢筋规格、数量、位置符合设计要求。
(2) 砖砌块错缝搭接，搭砌长度满足要求，竖向通缝不大于2皮。
(3) 墙体灰缝饱满，砌体水平灰缝饱满度＞80%,其竖缝填满砂浆，不得有透明缝、瞎缝、假缝。
(4) 顶部与梁(板)的接缝紧密，无松动。
（5）构造柱、圈梁混凝土表面质量符合混凝土验收规范要求。
（6）砌筑尺寸允许偏差项目

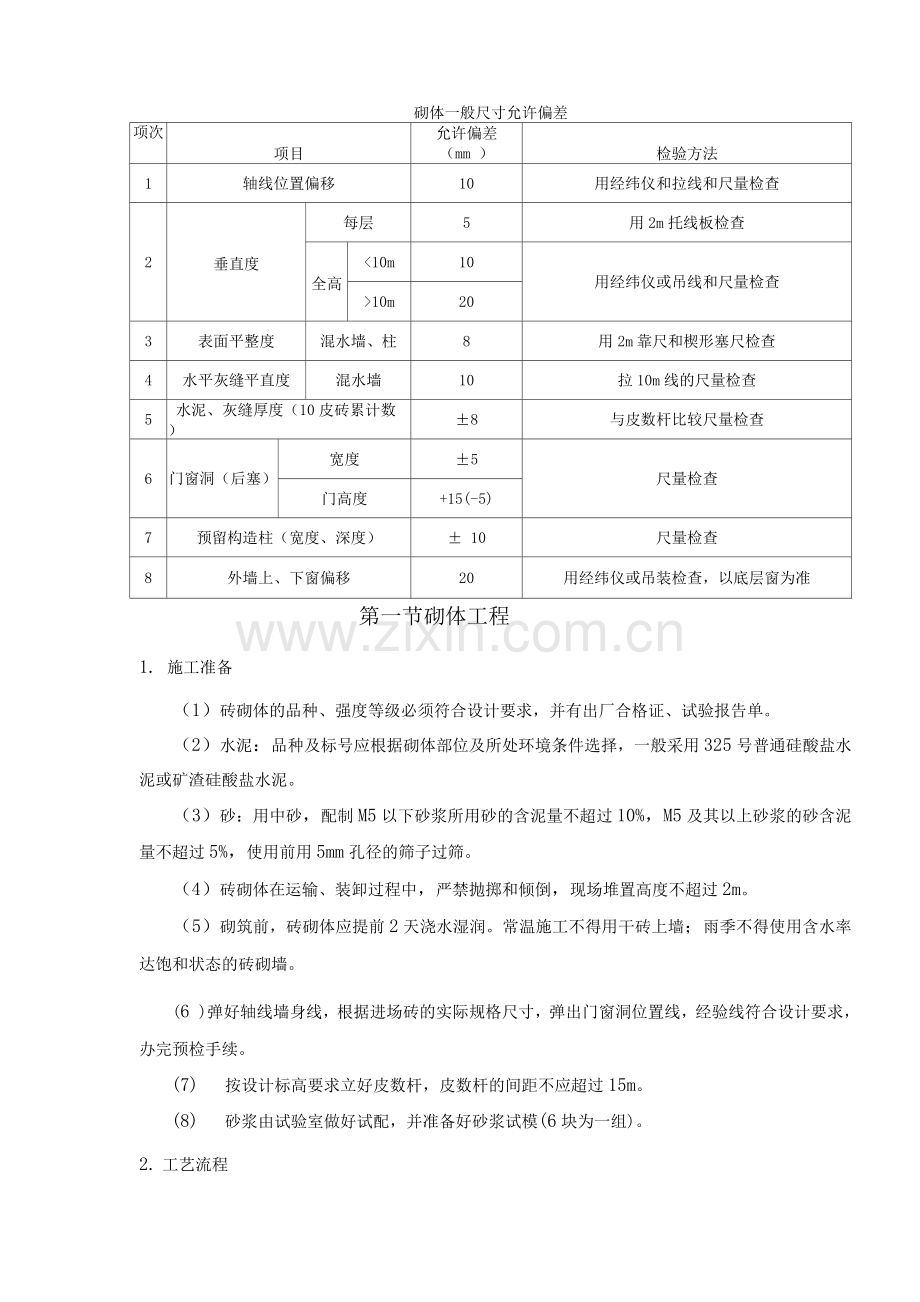

砌体一般尺寸允许偏差
项次
项目
允许偏差
（mm ）
检验方法
1
轴线位置偏移
10
用经纬仪和拉线和尺量检查
2
垂直度
每层
5
用2m托线板检查
全高
<10m
10
用经纬仪或吊线和尺量检查
>10m
20
3
表面平整度
混水墙、柱
8
用2m靠尺和楔形塞尺检查
4
水平灰缝平直度
混水墙
10
拉10m线的尺量检查
5
水泥、灰缝厚度（10皮砖累计数）
±8
与皮数杆比较尺量检查
6
门窗洞（后塞）
宽度
±5
尺量检查
门高度
+15(-5)
7
预留构造柱（宽度、深度）
± 10
尺量检查
8
外墙上、下窗偏移
20
用经纬仪或吊装检查，以底层窗为准

第一节砌体工程
1. 施工准备
（1）砖砌体的品种、强度等级必须符合设计要求，并有出厂合格证、试验报告单。
（2）水泥：品种及标号应根据砌体部位及所处环境条件选择，一般采用325号普通硅酸盐水泥或矿渣硅酸盐水泥。
（3）砂：用中砂，配制M5以下砂浆所用砂的含泥量不超过10%，M5及其以上砂浆的砂含泥量不超过5%，使用前用5mm孔径的筛子过筛。
（4）砖砌体在运输、装卸过程中，严禁抛掷和倾倒，现场堆置高度不超过2m。
（5）砌筑前，砖砌体应提前2天浇水湿润。常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙。
(6 )弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞位置线，经验线符合设计要求，办完预检手续。
(7) 按设计标高要求立好皮数杆，皮数杆的间距不应超过15m。
(8) 砂浆由试验室做好试配，并准备好砂浆试模(6块为一组)。
2. 工艺流程
弹线定位T构造钢筋绑扎T拉结筋焊接T圈梁下砌体砌筑T圈梁、构造柱钢筋、模板、混凝土T圈梁上部砌体砌筑T顶部斜砖砌筑。
3. 施工工艺
(1) 弹线定位：根据建筑图纸和楼层轴线位置，在板上放出隔墙及门洞的位置线，构造柱、门洞抱柱位置线；然后用吊线的方法，将底板上的位置线引至顶板上；最后沿墙体位置线的外侧，弹出墙体施工50控制线。
(2) 构造柱、门抱柱钢筋绑扎：按线调整结构预留构造柱、门抱框柱钢筋位置，并预先按箍筋的数量，将箍筋套入构造柱上；绑扎竖向钢筋并与顶部预埋钢筋或预埋件绑扎(或焊接)牢固，然后绑扎箍筋。
(3) 焊接拉结筋：在墙、柱上剔出预埋贴模钢筋，按拉结筋的间距(不大于5mm)，焊接拉结筋，长度不小于10mm。
(4) 圈梁下部砌体砌筑：
立皮数杆：根据砖砌块的高度、砂浆的厚度，设置皮数杆，每面墙体两个，用以控制水平砖缝、门洞高度、圈梁位置。
撂底：砌筑前，根据砌块的尺寸和墙体长度进行排砖，确定每层砖的数量及半砖的位置。
砌筑：根据皮数杆的控制线拉通线，砌筑形式采用一顺一丁(满丁、满条)、梅花丁或三顺一丁，砌筑方法采用：一铲灰、一块砖、一揉压、一灌缝；砌筑时，先从构造柱脚开始，马牙槎应先退后进。每一个马牙槎沿高度方向的尺寸不得超过30cm；上、下砖缝错开；灰缝控制在10 ~ 15mm。
(5) 圈梁、构造柱钢筋、模板、混凝土：
砌筑至圈梁底以后，绑扎圈梁钢筋，圈梁主筋在主体结构施工时预先预埋，圈梁混凝土强度为C20,并做隐蔽验收。
(6) 圈梁以上砌块砌筑：待圈梁混凝土强度达到1.2Mpa后，开始砌筑上
部砌体，接近梁、板时，留一定的空间，用以砌筑斜砖。
（7）顶部斜砖：墙体砌筑7d后，用粘土砖斜砌，将顶部挤紧。
4. 质量要求
（1）砖砌块不应于其他块材混砌。
（2）预埋拉筋的数量、长度均符合设计要求和施工规范的规定，留置间距偏差不超过一皮砖。
（3）填充墙灰缝厚度、宽度应正确。砌块灰缝厚度应为10—15mm。
（4）填充墙砌筑时应错缝搭砌。砌块搭砌长度不应小于90mm ；竖向通缝不应大于2皮。
5. 外观质量检查
（1）砖砌体所用材料品种、规格、强度及砂浆的强度，构造柱、圈梁的钢筋规格、数量、位置符合设计要求。
（2）砖砌块错缝搭接，搭砌长度满足要求，竖向通缝不大于2皮。
（3）墙体灰缝饱满，砌体水平灰缝饱满度＞80%，其竖缝填满砂浆，不得有透明缝、瞎缝、假缝。
（4）顶部与梁（板）的接缝紧密，无松动。
（5）构造柱、圈梁混凝土表面质量符合混凝土验收规范要求。
（6）砌筑尺寸允许偏差项目
砌体一般尺寸允许偏差
项次
项目
允许偏差
（mm ）
检验方法
1
轴线位置偏移
10
用经纬仪和拉线和尺量检查
2
垂直度
每层
5
用2m托线板检查
全高
< 10m
10
用经纬仪或吊线和尺量检查
> 10m
20
3
表面平整度
混水墙、柱
8
用2m靠尺和楔形塞尺检查
4
水平灰缝平直度
混水墙
10
拉10m线的尺量检查
5
水泥、灰缝厚度（10皮砖累计数）
±8
与皮数杆比较尺量检查
6
门窗洞（后中祚
塞）宽度
±5
尺量检查
