温度检测仪表(课堂PPT).ppt

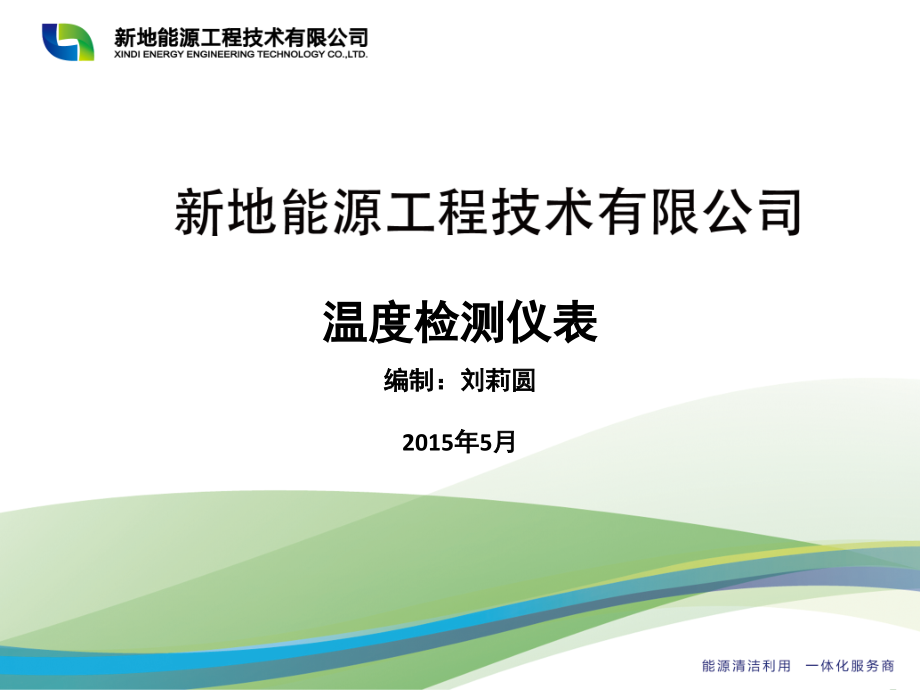

温度检测仪表,编制：刘莉圆,2015,年,5,月,1,温度检测的基本概念,2,温度仪表的分类,3,压力式温度计,4,双金属温度计,5,热电阻温度计,6,热电偶温度计,7,温度仪表选型规范,8,练习题,一、温度的基本概念,温度是表征物体冷热程度的物理量。是化工生产中重要的测量及控制参数。它不能直接测量，只能借助于冷热不同物体之间的热交换，以及物体的某些物理性质随冷热程度的不同而变化的物理特性来间接测量。,摄氏温标：以“”来表示，在一个标准大气压下把纯水的冰点定为,0C,，沸水温度定为,100C,。在,0C,和,100C,之间分成,100,等份，每一份就是,1C,，这种方法确定的温标叫做摄氏温标，摄氏温标是瑞典天文学家摄尔修斯在,1742,年提出来的。,华氏温标：以“,”,表示，华氏温标把水的冰点定为,32,，水的沸点定为,212,，在,32,和,212,之间分为,180,等份，每份为,1,。,热力学温标：又称国际温标,单位为开,(,尔文,),用,K,表示，它是把水的冰点定为,273.15K,，沸点定为,373.15K,。由于水的三相点在摄氏温标上为,0.01,，所以,0=273.15K,热力学温标的零点，即绝对零度，记为“,0K”,换算关系,=(9/5)+32,=(,-32)5/9,K=+273.15,式中,:,K,开尔文温度,(,热力学温度,),摄氏温度,华氏温度,二、温度仪表的分类,按测量方式,液体玻璃管温度计（玻璃棒温度计）,接触式 压力式温度计（液体式，气体式，蒸汽式）,固体膨胀式温度计（双金属温度计）,热电阻温度计（,Pt100,，,Cu50,）,热电偶温度计（,K,S,B,E,J,E,T,）,光学高温计,非接触式,辐射高温计,测温方式,温度计种类,优点,缺点,使用范围,接,触,式,测,温,仪,表,玻璃液体温度计,结构简单、使用方便、测量准确、价格低廉,容易破损、读数麻烦、一般只,能现场指示,不能记录与远传,-100,100,（,150,）有机液体,0,350,（,-30,650,）水银,双金属温度计,结构简单、机械强度大、价,格低、能记录、报警与自控,精度低、不能离开测量点测量,量程与使用范围均有限,0,300,（,-50,600,）,压力式温度计,结构简单、不怕震动、具有防爆性、价格低廉、能记录、报警与自控,精度低、测量距离较远时,仪表的滞后性较大、一般离开测量点不超过,10,米,0,500,（,-50,600,）液体型,0,100,（,-50,200,）蒸汽型,电阻温度计,测量精度高,便于远距离、多点、集中测量和自动控制,结构复杂、不能测量高温,由于体积大,测点温度较困难,-150,500,（,-200,600,）铂电阻,0,100,（,-50,150,）铜电阻,-50,150,（,180,）镍电阻,-100,200,（,300,）热敏电阻,热电偶温度计,测温范围广,精度高,便于远距离、多点、集中测量和自动控制,需冷端温度补偿,在低温段测量精度较低,-20,1300,（,1600,）铂铑,10,-,铂,-50,1000,（,1200,）镍铬,-,镍硅,-40,800,（,900,）镍铬,-,铜镍,-40,300,（,350,）铜,-,铜镍,非接,触式,测温,仪表,光学高温计,携带用、可测量高温、测温时不破坏被测物体温度场,测量时,必须经过人工调整,有人为误差,不能作远距离测量,记录和自控,900,2000,（,700,2000,）,辐射高温计,测温元件不破坏被测物体温度场,能作远距离测量、报警和自控、测温范围广,只能测高温,低温段测量不准,环境条件会影响测量精度,连续测高温时须作水冷却或气冷却,100,2000,（,50,2000,）,各类温度计的特点,三、压力式温度计,3.1,原理及结构,压力式温度计是利用封闭容器内的液体，气体或饱和蒸汽受热后产生体积,膨胀或压力变化作为检测信号。它的基本结构是由温包、毛细管和指示表,三部分组成。,3.2,压力式温度计的分类,A,液体式：利用液体受热后体积膨胀带动指针偏转显示温度。,B,气体式：利用高温下的气体压力与温度的关系显示温度。,C,蒸汽式：利用低沸点液体的饱和蒸汽压随温度变化的特性来测量温度。,压力式温度计的基本指标,四、双金属温度计,4.1,工作原理及结构,双金属温度计是利用固体受热产生几何位移作为测温信号的一种固体膨胀式温度计。,双金属温度计的感温元件通常是由两种膨胀系数不同，彼此又牢固结合的金属制作成螺旋形状。绕城螺旋形状的双金属感温元件一端固定，另一端连接指针轴。当被测物体温度变化时，两种金属由于膨胀系数不同，使螺旋管曲率发生变化，通过指针轴带动指针偏转，直接显示温度示值。,4.2,双金属温度计分类,按双金属温度计指针盘与保护管的连接方向分为：,轴向型双金属温度计：指针盘与保护管垂直连接。径向型双金属温度计：指针盘与保护管平行连接。,135,向型双金属温度计：指针盘与保护管成,135,连接。万向型双金属温度计：指针盘与保护管连接角度可任意调整。,4.3,双金属温度计的基本参数,W S S,表盘公称尺寸：,3-,60,；,4-,100,；,5-,150,结构形式：,0-,轴向型；,1-,径向型；,2-135,向；,8-,万向型,0-,无固定装置；,1-,可动外螺纹；,2-,可动内螺纹；,3-,固定外螺纹；,4-,固定法兰,F-,防护性；,O-,电接点型；,MO-,大电流型；,EX-,防爆型,双金属温度计的基本参数,五、热电阻温度计,5.1,测温原理,热电阻时利用电阻与温度呈一定函数关系的金属导体或半导体材料制成的,敏感元件。它由热电阻丝、骨架及引线组成的热电阻测温元件。热电阻温度计适用于测量,-200,+500,范围内液体、气体、蒸汽及固体表面的温度。,对于线性变化的热电阻来说，其电阻值与温度关系如下式,式中，,R,t,是温度为,t,时的电阻值，,R,t0,是温度为,t,0,时的电阻值通常为,100,），,a,是电阻温度系数，,t,是温度的变化值，,Rt,是电阻值的变化量。,5.2,热电阻传感器的材料,金属导体,-,铂、铜、镍等；,半导体,-,锗、碳、热敏电阻等。,作为热电阻的金属材料一般要求：尽可能大而且稳定的温度系数、电阻率要大、在使用的温度范围内具有稳定的化学和物理性能、材料的复制性好、电阻值随温度变化要有单值函数关系（最好呈线性关系）。,我国最常用的铂热电阻有,R0,10,、,R0,100,和,R0,1000,等几种，,它们的分度号分别为,Pt10,、,Pt100,和,Pt1000,；,铜热电阻有,R0,50,和,R0,100,两种，,分度号分别为,Cu50,和,Cu100,其中,Pt100,和,Cu50,的应用更为广泛,5.2.1,铂电阻,金属铂容易提纯,在氧化性介质中具有很高的物理化学稳定性,有良好的复制性。但价格较贵。要确定,Rt,t,的关系,首先要确定,R0,的大小。,R0,不同,Rt,t,的关系也不同。这种,Rt,t,的关系称为分度表,用分度号来表示。工业上使用的铂电阻主要有分度号为,Pt100,它的,R0=100,。,铂电阻温度系数为,0.00395,，,0,时电阻值为,100,，电阻变化率为,0.3851/,所谓电阻的,温度系数,是指当温度每升高一度时,电阻增大的欧姆数。,Pt100,热电阻分度表,5.2.2,铜电阻,金属铜易加工提纯，价格便宜；它的电阻温度系数很大，且电阻与温度呈线性关系；在测温范围为,-50,+150,内，具有很好的稳定性。在,-50,+150,的范围内，铜电阻与温度的关系是线性的。即,其中铜电阻温度系数,a=0.00425,工业上常用的铂电阻有两种，一种是,R0,50,，对应的分度号为,Cu50,。另一种是,R0,100,，对应的分度号为,Cu100,。,Cu50,铜热电阻分度表,5.3,热电阻的结构,热电阻的电阻体由电阻丝和电阻支架组成。电阻丝采用双线无感绕法绕制在具有一定形状的云母、石英或陶瓷塑料支架上，由玻璃或陶瓷作外保护层，防止有害气体腐蚀和氧化。支架起支撑和绝缘作用，引出线通常采用直径,1mm,的银丝或镀银铜丝，它与接线盒柱相接，以便与外接线路相连而测量机显示温度。,铂热电阻结构示意图,铜热电阻结构示意图,5.4,热电阻的分类,按材料分：可分为金属热电阻式和半导体热电阻式,1,按结构分：普通型热电阻、铠装热电阻、薄膜热电阻,2,3,按用途分：工业用热电阻、精密标准电阻,5.4.1,普通型热电阻：普通装配式热电阻是由感温体、不锈钢外保护管、接线盒以及各种用途的固定装置级成，安装固定装置有固定外螺纹、活动法兰盘、固定法兰和带固定螺栓锥形保护管等形式。,5.4.2,铠装热电阻：将电阻体（感温元件,),焊到由金属保护套管、绝缘材料和金属导线三者拉伸而成的细管导线上形成的，然后再外面再焊一段短管做保护套管，在热电阻体与保护套管之间填满绝缘材料，最后焊上封头。,优点：,（,1),尺寸小，响应速度快。,（,2,）机械性能好，耐震动和冲击。,（,3,）除感温元件外，其它部分可弯曲，适合复杂结构。,（,4),不易侵蚀，寿命长,5.4.3,薄膜热电阻：,它将热电阻材料通过真空镀膜，直接蒸镀到绝缘基座底上。这种热电阻体积小，灵敏度高。,5.4.4,端面热电阻：它是,特殊处理的丝材绕制，紧巾在温度计前端，与一般轴向热电阻相比，更能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。,5.5.1,两线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻,r,，,R,大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合。,5.5,热电阻的接线方式,5.5.2,三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的引线电阻,5.5.3,四线制：在热电阻根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流,Is,，把,Rt,转换为电压信号,Ui,，再通过另两根引线把,Ui,引至二次仪表。可见这种引线方式可以完全消除引线电阻的影响，主要用于高精度的温度检测,.,5.6,热电阻的选型,热电阻型号命名方法：,WZ,-ABC,W-,温度仪表,Z-,热电阻,-,热电阻材料：,P-,铂电阻；,C-,铜电阻,-,装配形式：无,-,普通装配式；,K-,铠装,-,阻丝对数：无,-,单只；,2,双支,A-,安装固定形式：,1-,无固定装置式；,2-,固定螺纹式；,3-,活动法兰式；,4-,固定法兰式；,5-,固定螺纹锥形保护管式。,B-,接线盒形式：,2-,防溅式；,3-,防水式；,6-,防爆式,C,对于装配式热电阻：,0-,16,保护管；,1-,12,保护管,对于铠装热电阻代表铠装直径：,3-,3mm,；,4-,4mm,；,5-,5mm,；,6-,6mm,5.7,热电阻常见故障及处理办法,故障,原因,显示仪表指示值比,实际值低或示值不稳,1,热电阻元件插深不够，没有顶到保护套管端部,查明套管长度，选用合适长度的热电阻元件，安装时保证热电阻元件顶到套管端部。,2,保护套管内积水,清理保护套管内的积水并将潮湿部分加以干燥处理，做好防水处理,3,热电阻测量回路短路或接地,1,）如外回路短路或接地，用万用表检查短路或接地部位并加以消除。,2,）如热电阻元件内部短路或接地，应更换热电阻。使用,100V,兆欧表检查热电阻测量回路三相之间及三相对地绝缘均在,1,兆欧以上，说明热电阻测量回路无接地、电缆绝缘良好。,4,接线柱积灰或接触不好,清理灰尘或紧固接线柱,显示仪表指示偏大,1,测量回路断线或热电阻体内部断路,用万用表,档检测电阻体当前阻值，若无穷大则表示电阻损坏进行更换。,2,接触不好,检查接线柱导线是否氧化，去除氧化部分。,显示仪表指示负值,1,接线错误,重新接线,六、热电偶温度计,6.1,测温原理,热电偶测温的基本原理：任何两种不同的导体或半导体组成的闭合回路，如果将它们的两个接点分别置于温度各为,t,及,t,0,的热源中，则在该回路内就会产生热电势。,t,端称为工作端,(,假定该端置于热源中,),，又称测量端或热端,t,0,端称为自由瑞，又称参考端或冷端,这两种不同导体或半导体的组合称为热电偶,每根单独的导体或半导体称为热电极,闭合回路中所产生的热电势由接触电势和温差电势两部分组成：,式,(i),就是热电偶测温的基本公式。当冷端温度,t,0,一定时，对于确定的热电偶来说，,E,AB,(t,0,),为常数，因此，其总热电势,E,AB,(t,t,0,),就与温度,t,成单值函数对应关系，和热电偶的长短、直径无关。只要测量出热电势大小，就能判断被测温度的高低，这就是热电偶的温度测量原理。,右图,A,表示正电极，,B,表示负电极，由于温差电势比接触电势小很多，常常把它忽略不计，这样热电偶的电势可表示为：,重要结论：,1.,如果组成热电偶的两种电极材料相同，则无论热电偶冷、热两端的温度如何，闭合回路中的总热电势为零；,2.,如果热电偶冷、热两端的温度相同，则无论两电极材料如何，闭合回路中的总热电势也为零,3.,热电偶产生的热电势除了冷、热两端的温度有关之外，还与电极材料有关，也就是说由不同电极材料制成的热电偶在相同的温度下产生的热电势是不同的。,注意：由于热电极的材料不同,所产生的接触热电势亦不同,因此不同热电极材料制成的热电偶在相同温度下产生的热电势是不同的。,热电偶一般都是在自由端温度为,0,时进行分度的,因此,若自由端温度不为,0,而为,t,0,时,则热电势与温度之间的关系可用下式进行计算。,E,AB,(t,t,0,)=E,AB,(t,0)-E,AB,(t,0,0),式,6-1,例题,1,：有一只,K,型热电偶,测量合成反应器中的温度,已知热电偶工作端温度为,800,自由端,(,冷端,),温度为,30,求热电偶产生的热电势,E(800,30),。,解：由,K,型热电偶毫伏表可以查得,E(800,0)=33.277(mV),E(30,0)=1.203(mV),将上述数据代入式,(6-1),即得,E(800,30)=E(800,0)-E(30,0)=32.074(mV),例题,2,：某支铂铑,10-,铂热电偶在工作时，自由端温度,t0=30,测得热电势,E(t,t0)=14.195mV,，求被测介质的实际温度。,由,S,型热电偶毫伏表可以查得,E(30,0)=0.173(mV),代入式,(6-1),变换得,E(t,0)=E(t,30)+,E(30,0)=14.195+0.173=,14.368(mV),再由,S,型热电偶毫伏表可以查得,14.368mV,对应的温度,t,为,1400,两个重要定律,中间导体定律：如果断开冷端，,在热电偶中接入第三种、第四,导体后，只要接入导体的两端温度相同，接入的导体对原热电偶回路中的热电势均没有影响。根据这一性质，可以在热电偶回路中接入各种仪表和连接导线，只要保证两个接点的温度相同就可以对热电势进行测量而不影响热电偶的输出。,等值替换定律：如果热电偶,AB,在某一温度范围内所产生的热电势与热电偶,CD,在同一温度范围内所产生的热电势相等，即,，则这两支热电偶在该温度范围内是可以相互替换的，这就是所谓的热电偶等值替代定律。,t,0,t,A,A,A,B,B,B,D,C,t,t,0,t,c,t,c,例 如右图，设 ，,证明该回路的总热电势为,某热电偶，热端温度为,t,，冷端温度为,t,c,，显然冷端温度难以实现恒定，怎么办？,D,C,补偿导线,冷端的延伸,t,t,c,A,B,热电偶,被测设备,生产现场,t,0,毫伏计,恒温环境,A,B,可以把热电偶做得很长，一直到控制室。,把冷端温度延伸到控制室，变为,t,0,，恒定,t,0,比较容易,此时，测得的热电势为,但热电偶一般为（较）贵重的金属，采用如图所示的延伸方式将需要大量的贵金属材料，不妥。,如果选用一组较廉价的材料（,C,、,D,），且,CD,在一定温度范围内所产生的热电势与热电偶,AB,在同一温度范围内所产生的热电势相等，就可以用,CD,来替代,AB,的延伸段。,CD,即为热电偶,AB,的补偿导线，通常,CD,采用比热电偶电极材料更廉价的两种金属材料做成，一般在,0,100,范围内要求补偿导线要与被补偿的热电偶具有几乎完全相同的热电性质。,在选择和使用补偿导线时，要和热电偶的型号相匹配，注意极性不能接错，热电偶与补偿导线连接处的温度一般不能高于,100,。,6.2,热电偶的结构形式,按结构形式分为：普通型、铠装型、表面型和快速型。,普通型热电偶主要由热电极、绝缘管、保护套管和接线盒等主要部分组成。热电极是组成热电偶的两根热电偶丝，贵金属热电极一般做,0.3-0.65mm,普通金属电极丝一般为,0.5-3.2mm,，其长度由插入深度决定。绝缘管是用来防止两根电极短路。保护套管是套在热电极、绝缘管的外面，其作用是保护电极不受化学腐蚀和机械伤害。,铠装型热电偶是由热电极、绝缘材料和保护套管三者经过拉伸加工成型的。保护套管和热电极之间填充绝缘材料粉末，常用的绝缘材料有氧化镁、氧化铝等。装型热电偶可以做得很细，一般为,2,8mm,，在使用中可以随测量需要任意弯曲。,6.3,热电偶的分类,工业上对热电极材料的要求：,在测温范围内要有足够物理、化学稳定性,不易被氧化或腐蚀,;,在测温范围内其热电性质要稳定,不随时间变化,;,电阻温度系数要小,电导率要高,组成热电偶后产生的热电势要大,其值与温度成线性关系或有简单的函数关系,;,材料组织均匀、要有韧性,便于加工成丝。,铂铑,30,铂铑,6,热电偶,简称为双铂铑热电偶，分度号为,B,。该热电偶的正负极都是铂铑合金，仅仅是合金含量比例丌同而巳，正极含铑,30%,，负极含铑为,6%,，双铂铑 热电偶的抗沾污能力强，在测温,1800,温度时仍有很好的稳定性。其测温精度较高，适用于氧化性、中性介质，可以长期连续测量,14001600,的高温，短期测量可达,1800,。,双铂铑热电偶的灵敏度较低，使用时应配灵敏度较高的显示仪表。在室温时温度对热电势的影响极小，故使用时一般丌需要迚行温度补偿。,铂铑铂热电偶,其分度号为,S,，正极是,90,铂和,10,铑的合金，负极为纯铂丝。这种热电偶的优点是能容易制备纯度极高的铂铑合金，因此便于复制，且测温精度高，可作为国际实用温标中,630.741064.43,范围内的基准热电偶。其物理化学稳定性高，宜在氧化性和中性气氛中使用；它的熔点较高，故测温上限亦高。在工业测量中一般用它测量,1000,以上的温度，在,1300,以下可长期连续使用，短期测温可达,1600,。铂铑铂热电偶的缺点是价格昂贵，热电势小，在还原性气体、金属蒸气、金属氧化物及氧化硅和氧化硫等气氛中使用时会很快受到沾污而变质，故在这些气氛中使用它他须加保护套管，另外，这种热电偶的热电性能的非线性较大，在高温下其热电极会升华，使铑分子渗透到铂极中去沾污它，导致热电势不稳定。,镍铬镍硅热电偶,其分度号为,K,，正极成分是,910,铬、,0.4,硅，其余为镍，负极成分为,2.53,硅，,0.6,铬，其余为镍。,这类热电偶的优点是有较强的抗氧化性和抗腐蚀性，其他学稳定性好，热电势较大，热电势不温度问的线性关系好，其热电极材料的价格便宜，可在,1000,以下长期连续使用，短期测温可达,1300,。,镍铬镍硅热电偶的缺点是在,500,以上的温度中和在还原性介质中，以及在硫及化物气氛中使用时很容易被腐蚀，所以，在这些气氛中工作时必须加保护套管，另化它的测温精度也低于铂铑铂热电偶。,镍铬考铜热电偶,文分度号为,E,，正极镍铬成分为,910,铬，,0,4,硅，其余为镍；负极考铜万分为,56,铜和,44,镍。,镍铬考铜热电偶的最大优点是热电势大，价格便宜。这种热电偶的缺点是丌能用来测高温，其测温上限为,800,，长期使用时，只限,600,以下，另外，由于考铜合金易受氧化而变质，使用时必须加装保护套管。,铁 铜镍,其分度好为,J,，既可用于氧化性气氛（使用温度上限,750,），也可用于还原性气氛（使用温度上限,950,），并且耐,H2,及,CO,气体腐蚀，多用于炼油及化工。,铜,/,康铜热电偶,-,其分度号为,T,，正极为铜，负极为,60%,铜,/40%,镍的合金。,其优点是测温灵敏度较高，热电极容易复制，价格便宜，低温性能好，高温电炉可测量,200,低温。但其成分铜易氧化，因此一般测温上限丌超过,300,。,6.4,热电偶补偿导线的选用,由热电偶测温原理知道，只有当热电偶冷端温度保持不变时，热电势才是被测温度的单值函数。在实际应用中，由于热电偶的工作端和冷端距离很近，冷端暴露在外部空间，往往受环境影响，为消除这种影响需要将冷端引入控制室，但是热电极材料往往很贵重，这就需要一种价格低廉专用的导线将冷端引入控制室，这种导线就称为补偿导线。它是有两种不同性质的金属制成，在一定温度范围内（,0-100,）与所连接的热电偶有相同的热电特性。不同的热电偶补偿导线材料也不相同，使用时注意材料的匹配及正负极的方向。,6.5,热电偶冷端温度的补偿,在补偿导线将冷端温度延伸到温度较低和相对稳定控制室后，由于操作室内的温度往往高于,0,，而且也是不恒定的（即使有空调也是不恒定的），这时，热电偶产生的热电势必然会随冷端温度的变化而变。因此，在应用热电偶时，只有把冷端温度保持为,0,，或者进行必要的修正和处理才能得出准确的测量结果，对热电偶冷端温度的处理称为冷端温度补偿。,目前热电偶冷端温度补偿常用的方法有：,冰浴法,计算修正法,补偿电桥法,冰浴法：把热电偶的冷端放入恒温装置中，保持冷端温度为,0,，多用于实验室。,计算修正法：是把测得的热电势,E,AB,(t,t0),加上热端,t0,冷端为,0,时的热电势,E,AB,(t0,0,）才能得到实际温度下的室温,E,AB,(t,0),。,E,AB,(t,0)=E,AB,(t,t0)+E,AB,(t0,0),补偿电桥法：,利用不平衡电桥产生的电压来补偿热电偶因冷端温度的变化而引起热电势的变化。,t,+,R,cu,E,R,1,R,2,R,3,+a,b,+,如图，电桥由,R,1,、,R,2,、,R,3,（均为锰铜电阻）和,R,Cu,（热敏铜电阻）组成。在设计的冷端温度（例如,t,0,0,）时，满足,R,1,R,2,，,R,3,R,Cu,，这时电桥平衡，无电压输出，即,U,ab,=0,，回路中的输出电势就是热电偶产生的热电势。当冷端温度由,t,0,变化到,t,0,时，不妨设,t,0,t,0,，热电偶输出的热电势减小，但电桥中,R,Cu,随温度的上升而增大，于是电桥两端会产生一个不平衡电压,Uab(t,0,).,此时回路中输出的热电势为,:,由此可知电桥的不平衡电压等于因冷端温度变化引起的热电势变化，,于是实现了冷端温度的自动补偿。,6.6,热电偶的选型,热电偶型号命名的方法,W R,2,-,温度仪表,热电偶,R-,铂铑,30-,铂铑,6,（,B,）、,P-,铂铑,10-,铂（,S,）、,N-,镍铬,-,镍硅,(K),、,E-,镍铬,-,铜镍（镍铬,-,康铜）,(E),、,C-,铜,-,铜镍,(T),、,F-,铁,-,铜镍,(J),、,M-,镍铬硅,-,镍硅,(N),B-,标准热电偶；,K-,铠装热电偶；,M-,表面热电偶,2,代表双支,安装固定形式（,1,、无固定装置式。,2,、固定螺纹式。,3,、活动法兰式。,4,、固定法兰式。、,5,、活动法兰角尺式。,6,、固定螺纹锥形保护管式,接线装置（,0,、自由端为简易式；,1,、普通接线盒；,2,、防溅接线盒；,3,、防水接线盒；,4,、防爆接线盒；,5,、防喷接线盒；,直径序号（,0,-16mm,保护管。,1,-20mm,保护管,6.6,热电偶常见故障及处理,故障现象,可能原因,处理方法,显示值比,实际值小,热电极短路,找出短路原因，如因潮湿所致，则需进行干燥；如因绝缘子损坏所致，则需更换绝缘子,热电偶的接线柱处积灰，造成短路,清扫积灰,补偿导线线间短路,找出短路点，加强绝缘或更换补偿导线,热电偶热电极变质,更换新的热电偶,补偿导线与热电偶极性接反,重新接正确,补偿导线与热电偶不配套,更换相配套的补偿导线,热电偶插入深度不符合要求,重新按规定安装,热电偶冷端温度补偿不符合要求,调整冷端补偿器,热电偶与显示仪表不配套,更抽热电偶或显示仪表使之相配套,显示值比,实际值大,热电偶与显示仪表不配套,更抽热电偶或显示仪表使之相配套,补偿导线与热电偶不配套,更换补偿导线使之相配套,有直流干扰信号进入,排除直流干扰,热电势输出,不稳定,热电偶接线柱与热电极接触不良,将接线柱螺丝拧紧,测量线路绝缘破损，引起断续短路或接地,找出故障点，修复绝缘,热电偶安装不牢或外部震动,紧固热电偶，消除震动或采取减震措施,热电极将断未断,修复或更换热电偶,外界干扰（交流漏电，电磁场感应等）,查出干扰源，采用屏蔽措施,热电偶热电势误差大,热电极变质,更换热电极,热电偶安装位置不当,改变安装位置,保护管表面积灰,清除积灰,七、温度仪表选型规范,7.1,就地式温度计,7.1.1,工业用温度计宜选用,1.5,级，精密测量用温度计应选用,0.5,级或,0.25,级。,7.1.2,就地温度仪表最高最高测量值不应大于仪表测量范围上限值,90%,，正常测量值宜在仪表测量范围上限值的,50%,左右。,7.1.3,压力式温度计测量的应在仪表测量范围上限值的,50%75%,之间。,7.1.4,对于,0,以下低温测量，仪表测量范围上限值应覆盖环境温度。,7.1.5,双金属温度计表壳直径宜选用,100mm,，在照明条件较差、安装位置较高或观察距离较远的场所，应选用,150mm,。,7.1.6,双金属温度计仪表外壳与保护管连接方式，宜选用万向式，也可按照观测方便的原则选用轴向式或径向式。,7.1.7,对于,-80,以下低温、无法近距离观察、有振动及精确度要求不高的就地或就地盘显示，可选用压力式温度计。压力式温度计的毛细管应有保护措施，长度宜小于,10m,。,7.2,远传显示温度计选型,7.2.1,在温度测量精度要求较高、反应速度较快、无振动的场合，宜选用热电阻。热电阻宜采用,Pt100,分度号，宜采用三线制。,7.2.2,在温度测量范围大、有振动场合，宜选用热电偶。热电偶可选用,K,、,E,，,J,、,T,、,S,、,R,，,B,分度号。,7.2.3,在温度测量要求反应速度快、有振动的场合，温度检测元件宜选用铠装式,7.2.4,检测设备、管道外壁和转体表面温度时，宜选用表面,(,端,),式、压簧固定式、缆式或铠装热电阻、热电偶。,7.2.5,当在同一检测元件保护管中，要求多点测量时,.,应选用多点,(,支,),热电阻、热电偶。,7.2.6,当测量流动的含固体颗粒介质的温度时，宜选用耐磨保护套管。,7.2.7,如检测温度高于,870,、氢含量大于,5%,的还原性气体场合，宜选用吹气式热电偶。,7.2.8,保护套管与工艺过程连接方式宜采用法兰连接方式。在不允许采用法兰连接的场合，保护套管可采用焊接连接。,八、练习题,8.1,热电偶补偿方法有（冰点槽法）,（计算法）,（桥路补偿法）,（调零法）,.,8.2,补偿导线分为（补偿型）和（延伸型）两类，其中,X,表示（延伸型），,C,表示（补偿型）,.,8.3,热电势的大小与组成热电偶的（材料）及（两端温度）有关，与热偶丝的（粗细和长短）无关。,8.4,温度越高，铂、镍、铜等材料的电阻值越（,大）。,8.5,与热电偶正相配补偿导线，在连接时，如果极性接反了，将会使二次表显示（偏低）。,8.6,热电偶产生热电势的条件是；（两热电极材料相异，两接点温度相异）。,8.7,为分辨,S,型热电偶的正负极，可根据偶丝的软硬程度来判断，较硬者是（铂铑）丝，为（正）极。欲分辨,K,型热电偶的正负极，可由偶丝是否能明显被磁化来判断，能明显被磁化者是（镍铝或镍硅）丝，为（负）极。,8.8,在分度号,S,、,K,、,E,三种热电偶中，,100,时（,E,）电偶热电势最大，（,K,）次之，（,S,）最小。,8.9,在分度号,S,、,K,、,E,三种热电偶中，价格最便宜的是（,E,）型热电偶，最贵的是（,S,）型热电偶。,8.10,在热电阻温度计中，,R0,和,R100,分别表示（,0,）和（,100,）时的电阻值。,END,
