游标卡尺和螺旋测微器的使用(内有swf动画).ppt

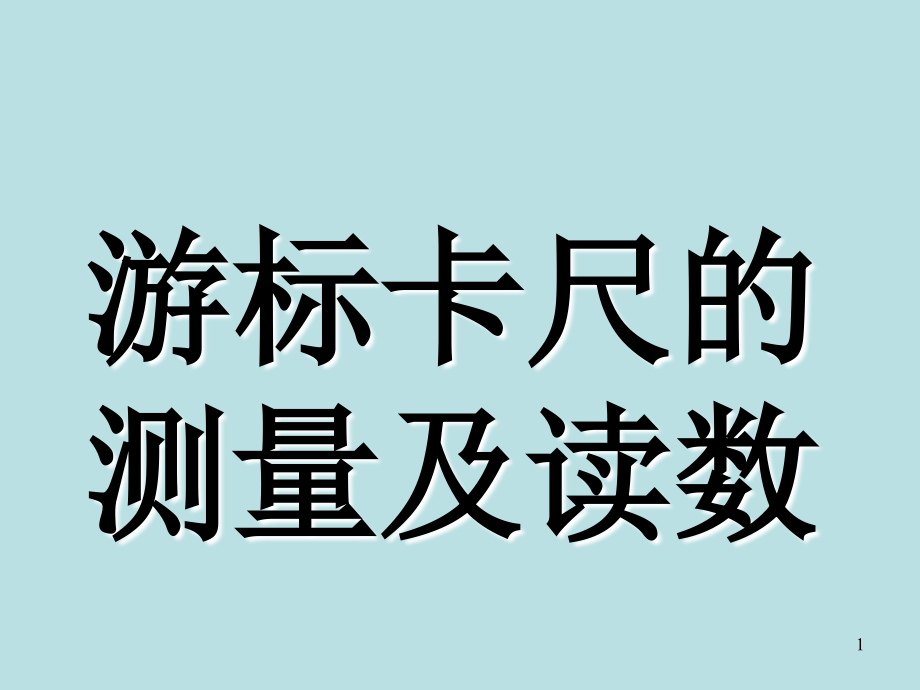

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,游标卡尺的测量及读数,1,外测量爪,紧固螺钉,内测量爪,游标尺,深度尺,主尺,游标卡尺的构造,测量工具,游标卡尺,2,0,5,10,0,1,请同学们观察,10,分度的游标卡尺说出,主尺和游标尺的刻度数的区别,10,分度游标卡尺,3,思考,：当被测量的物体厚度为,0.1,mm,时，游标上的哪一根刻度线与主尺上刻度线相对齐呢？,发散思维：,若被测量的物体厚度为,0.2,mm,，游标上的哪一根刻度线又与主尺上刻度线相对齐呢？,精确度为,0.1mm,0,5,10,0,1,4,10,分度游标卡尺读数规则,测量值,=,主尺整毫米数,+N 1/10mm,主尺,0 1 2 3 4,N,指游标上第几根线与主尺对齐,0,主尺读数：,4mm,游标尺读数：,3,1/10mm,=0.3mm,5,读数练习,测量值：,20 mm+61/10mm=20.6mm,0 1 2 3 4,0 10,6,0,10,20,0,1,2,3,20,分度游标卡尺,观察,20,分度和,50,分度的游标卡尺的主尺刻度与游标刻度的区别，思考它们的精确度是多少？又如何来读数呢？,精确度为,0.05,7,测一根金属管的深度时，则这根金属管的深度是,cm,；,1.055,1cm,2cm,3cm,0,10,20,主尺,游标尺,图甲,课堂实练,8,9,交流思考,用,50,分度,的游标卡尺测量的结果值精确到小数点后几位？与,10,分度,的卡尺相比,哪个精度更高呢,，为什么？,(,单位为,mm),10,螺旋测微器,的使用,11,1,、螺旋测微器的构造：,A,P,F,T,G,H,K,K,A,、固定小砧,P,、可动小砧,F,、,U,型框架,G,、固定尺,H,、可动尺,K,、旋钮（又称微分筒）,K,微调,12,2,、螺旋测微器的使用方法：,如图所示，,a,使用前应先检查零点，方法是缓缓转动保护旋钮,K,，使测杆（要动小砧,P,）和测砧（固定小砧,A,）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差，,b,左手持曲柄（,U,型框架），右手转动大旋钮,K,使测杆,P,与测砧,A,间距稍大于被测物，放入被测物，转动保护旋钮,K,到夹住被测物，棘轮发出声音为止，,c,拨固定旋钮使测杆固定后读数。,13,3,、,螺旋测微器使用注意事项,：,a,转动保护旋钮,K,不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤量具。,b,被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。,c,轻拿轻放，防止掉落摔坏。,d,用毕放回盒中，存放中测杆,P,和测砧,A,不要接触，长期不用，要涂油防锈。,14,4,、,螺旋测微器,的读数原理：,0,1,2,固定刻度：,每刻度为,1,毫米,可动刻度每转,1,周，可动小砧就沿轴线直进（或退）,0.5,毫米，若旋转,n,个最小分度（包括估读分度），则,l=0.01n,毫米。,测量读数,=,固定刻度,+,半刻度,+,可动刻度（,+,估读位）,半刻度,45,0,40,可动刻度：,50,等分主尺上的,0.5,毫米，每等分为,0.01,毫米,15,5,、,螺旋测微器,的读数方法：,0,1,2,固定刻度：,2,是否超过半刻度？,是,。,可动刻度：,46.0,45,0,40,读数,L,=,固定刻度,L=2+0.5+0.460=2.960 mm,+,半刻度,+,可动刻度,16,6,、,螺旋测微器,的读数练习,：,0,1,固定刻度：,1,是否超过半刻度？,是,。,可动刻度：,25.0,25,30,20,读数,L=,固定刻度,L=1+0.5+0.250=1.750 mm,+,半刻度,+,可动刻度,17,0,1,2,固定刻度：,2,是否超过半刻度？,否,。,可动刻度：,34.4,35,40,30,读数,L,=,固定刻度,L=2+0.0+0.344=2.344 mm,+,半刻度,+,可动刻度,6,、,螺旋测微器,的读数练习,：,18,0,固定刻度：,0,是否超过半刻度？,不太清楚,。,可动刻度：,0.6,说明已经,超过半刻度线,0,5,45,读数,L=,固定刻度,L=0+0.5+0.006=0.506 mm,+,半刻度,+,可动刻度,6,、,螺旋测微器,的读数练习,：,19,0,固定刻度：,0,是否超过半刻度？,不太清楚,。,可动刻度：,49.6,说明,没有超过半刻度线,0,5,45,读数,L=,固定刻度,L=0+0+0.496=0.496 mm,+,半刻度,+,可动刻度,6,、,螺旋测微器,的读数练习,：,20,0,1,10,15,5,答案：,L=1+0.5+0.104=1.604 mm,7,、请你读出下列测量结果：,1.604,21,0,0,5,45,答案：,L=1+0+0.004=1.004 mm,7,、请你读出下列测量结果：,1.004,22,0,40,45,35,答案：,L=0+0.5+0.405=0.905 mm,7,、请你读出下列测量结果：,0.905,23,24,
