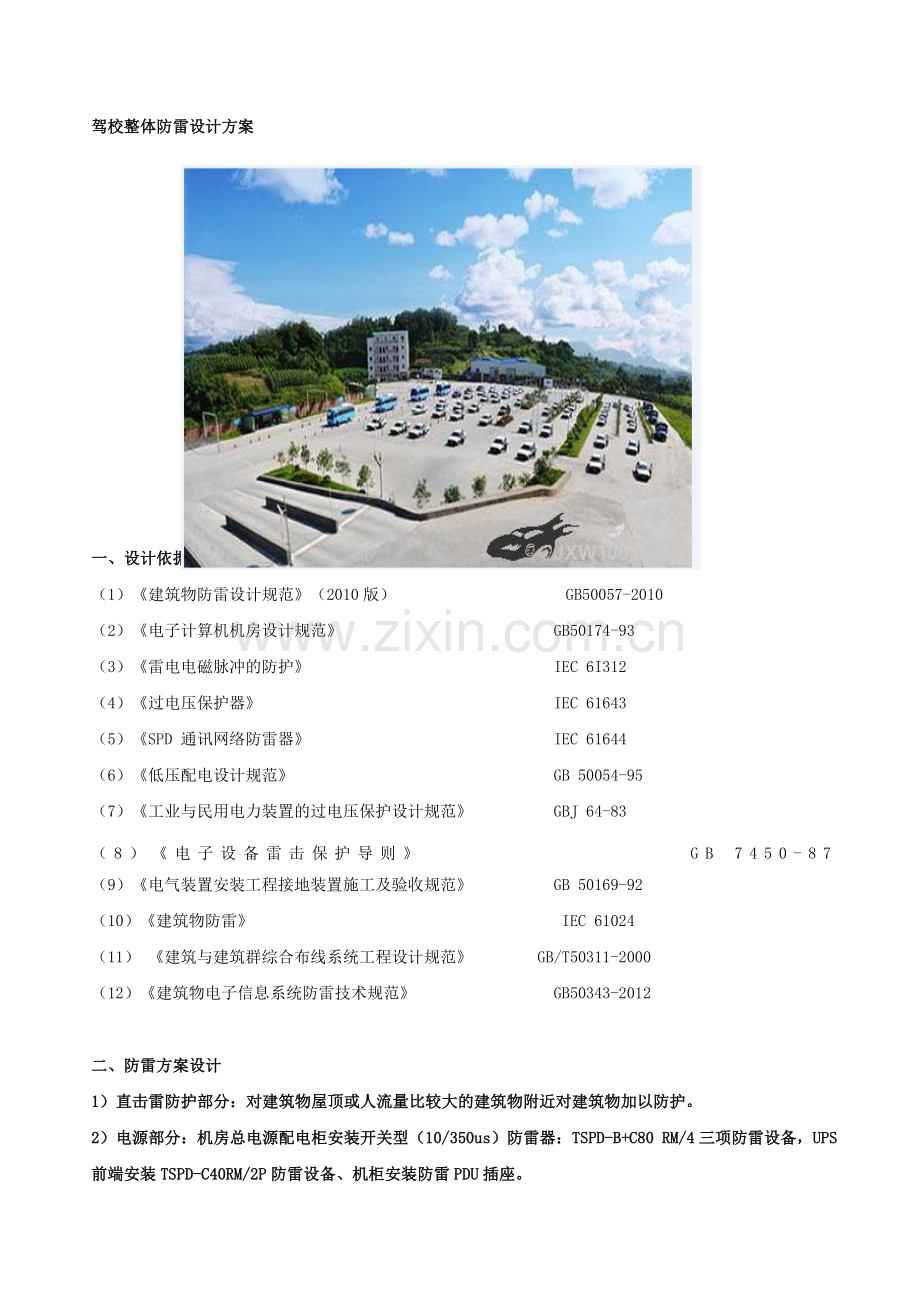

驾校整体防雷设计方案

一、设计依据包括有：
（1）《建筑物防雷设计规范》（2010版） GB50057-2010
（2）《电子计算机机房设计规范》 GB50174-93
（3）《雷电电磁脉冲的防护》 IEC 6I312
（4）《过电压保护器》 IEC 61643
（5）《SPD 通讯网络防雷器》 IEC 61644
（6）《低压配电设计规范》 GB 50054-95
（7）《工业与民用电力装置的过电压保护设计规范》 GBJ 64-83
（8）《电子设备雷击保护导则》 GB 7450-87
（9）《电气装置安装工程接地装置施工及验收规范》 GB 50169-92
（10）《建筑物防雷》 IEC 61024
（11） 《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2000
（12）《建筑物电子信息系统防雷技术规范》 GB50343-2012

二、防雷方案设计
1）直击雷防护部分：对建筑物屋顶或人流量比较大的建筑物附近对建筑物加以防护。
2）电源部分：机房总电源配电柜安装开关型（10/350us）防雷器：TSPD-B+C80 RM/4三项防雷设备，UPS前端安装TSPD-C40RM/2P防雷设备、机柜安装防雷PDU插座。
3）信号部分：电脑网络信号、网络交换机，监控设备和电话传真机等添加对应防雷设备。
4）等电位部分：机房四周敷设30*3mm铜排，然后在静电地板下铺设铜箔以做等电位连接。
三、直击雷防护部分具体安装

属第二类建筑物
属第三类建筑物
接闪器
宜采用装设在建筑物上的避雷网（带）或避雷针或由其混合组成的接闪器，宜优先采用避雷网（带）。避雷网（带）应沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于10m×10m或12m×8m的网格。雷击多发地区宜在易受雷击的部位增设避雷短针，所有避雷针应与避雷带相互连接。避雷针保护范围应按45m滚球半径计算。

宜采用装设在建筑物上的避雷网（带）或避雷针或由其混合组成的接闪器，宜优先采用避雷网（带）。避雷网（带）应沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于20m×20m或24m×16m的网格。雷击多发地区宜在易受雷击的部位增设避雷短针。避雷针保护范围应按60m滚球半径计算。
屋面设施
防护措施
突出屋面上装设的广告牌、装饰照明灯等所有金属构件应就近与屋面避雷带（网）作多点可靠电气连接；屋面上的非金属物及各种收发天线应在接闪器有效保护范围内，如不在保护范围内应增设避雷针，并与屋面防雷装置做可靠电气连接。
引下线
宜利用建筑物外侧构造柱内对角的两根主筋作为防雷接地引下线，引下线应上下电气贯通，每根引下线的冲击接地电阻值不应大于10Ω，并与接地体（网）作可靠电气连接。引下线平均间距不应大于18m。
宜利用建筑物外侧构造柱内对角的两根主筋作为防雷接地引下线，引下线应上下电气贯通，每根引下线的接地电阻值不应大于10Ω，并与接地体（网）作可靠电气连接。引下线平均间距不应大于25m。
接地装置
宜优先利用建筑物基础内的钢筋网作为接地体，当接地体的接地电阻值达不到要求时，应增加人工接地体。

避雷针塔技术说明：

三角避雷塔基础说明：
1. 九条地脚螺栓采用直径24mm。
2. 地脚螺栓出混凝土水平面100-150mm。
3. 接地基础为：宽2米长2米深2米.

三角避雷塔基础说明：
4. 九条地脚螺栓采用直径24mm。
5. 地脚螺栓出混凝土水平面100-150mm。
6. 接地基础为：宽2米长2米深2米。

（1） 提前放电避雷针WJZ3.3

工作原理
　　　WJZ系列避雷针采用国外先进技术及工艺专业制成，获得国家专利。主要由激发器从自然界的电场中吸收并贮存能量。反射器及避雷器针尖与大地有良好地电气连接，处于等电位状态。所以通常情况下，激发器与发射器之间有电场强度，每当雷闪发生前，电场强度会迅猛增大，激发器与反应器之间的电位差大致相当于雷云与大地之间的电位，它们之间的电压降迅速增加会造成尖端大火，并使尖端周围的空气离子化，形成尖端放电现象。
　　　避雷针的中央收集杆和激发器EXCITERS之间的电场迅速增加而造成尖端产生的空气离子化可于极短及准确的时间内放电，因大量电离子的存在，从而使自然地Corona效应减低，产生一预期上行放电通道，可迅速、安全地将雷电截击及安全地泄放到大地。
产品特点
　◆免维护，非电子式，长寿命；
　◆无电子系统，不会因浪涌冲击将其损坏，雷击后防护质量不改变；
　◆不同保半径供用户选择；
　◆当有闪电时，才会自我激活，完全主动式截击雷电系统；
　◆安全可靠，引进国外先进技术，通过国家相关部门测试。
产品结构
　◆中央收集杆
　◆反射器
　◆触发装置
　◆激发器
　◆激发器固定板
　◆激发器与反射器和中央收集杆是绝缘的；
◆反射器和中央收集杆与大地具有良好的电气连接；
◆激发器底座由合成树脂做成，适用于任何腐蚀条件。
接闪针保护范围
法国国家标准NFC17-102规定，ESE(PDA)针尖高于被保护物2m、3m、4m、5m、6m、7m、10m和20m时，其保护范围与针的提前放电时间△t、针高和建筑物防雷类别有关： Rx=√H(2Hr-H)-√Hx(2Hr-Hx)
其中：为水平面(地面)的保护半径（m）
H为 针类相对于被保护物展面的高度差（m）
D为滚球半径：
第一类防雷建筑物取30m 第二类防雷建筑物取45m 第三类防雷建筑物取60m
△L为上行接闪高度，△L=△t×v
△t提前放电时间，分别为25μs、 35μs、45μs、60μs
V=1m/μs（先导速度），即△L分别为25、35、45、60m。因此，不同型号Ω-X针在不同高度对被保护物的保护半径不同

四、电源防护部分具体安装

　根据IEC1312防雷及过电压规范中有关防雷分区的划分，针对重要系统的防雷应分为三个区，分别加以考虑。只做单级防雷可能会带来因雷电流过大，而导致的泄流后残压过高而破坏设备，或者因保护能力不足引起的设备损坏。电源系统多级保护，可防范从直击雷到工业浪涌的各级过电压的侵袭。
根据国家有关低压防雷的有关规定，外接金属供电线路进入建筑物之前，必须埋地穿金属管槽15米以上的距离进入建筑物，且要在建筑物的线路进入端加装低压避雷器。必须做到在电源的进入端安装低压端的总电源防雷器，将由外部线路可能引入的雷击过电压、过电流引至大地泄放，以确保后接设备的安全。
根据GB 50054-95《低压配电设计规范》和GB 50174-93《电子计算机机房设计规范》有关低压防雷的有关规定，外接金属线路进入建筑物之前必须埋地穿金属管槽15米以上的距离进入建筑物，且要在建筑物的线路进入端加装低压避雷器。必须做到在电源的进入瑞安装低压端的总电源防雷器，将由外部线路可能引入的雷击高电压引至大地泄放，以确保后接设备的安全。
1、具体措施办法
在总配电柜低压输出端并联安装一套TSPD-B+C80 RM/4电源一级防雷器 ，用于动力机房配电设备的电源第一级的防雷保护。腾辉SPD电源浪涌保护器 ,产品性能优越，密封性好、外观美观、安装接线方便，具有防尘、防腐蚀、阻燃等功能。用于交流三相380V低压配电系统中，能防止雷击、工业噪声或其它原因产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成永久性损坏或瞬间中断等危害。

加强型并联模块式电源浪涌保护器（SPD）属于三相并联型SPD，浪涌保护器前内置空气开关 。 用并联瞬态浪涌释放方式，当供电线路遭受过电压、过电流时将雷电能量或其它干扰过电压、过电流有效抑制，使各线路间的电位差基本保持不变，雷击后自动恢复，确保电气设备安全运行。所有接线用16mm 2 股铜线连接，地线用25mm 2 多股铜线连接。
2、电源二级防雷：
设计依据、根据GB 50054-95《低压配电设计规范》和GB 50174-93《电子计算机机房设计规范》有关低压防雷的有关规定，机房UPS分配电柜的TSPD-C40RM/2P电源防雷器，对通过电源初级防雷器的雷电能量进一步泄放，可将几千伏的过电压进一步限制到1点几千伏，雷电多发地带需要具有40KA的通流容量，防雷器可并联安装在分配电柜处。
具体措施：
在机房内UPS前端或分配电箱处安装一套用于电路设备的电源二级防雷保护。
3、第三级防雷系统：
第三级防雷即用电设备的末级防雷，这也是系统防雷中最容易被忽视的地方，现代的电子设备都使用很多的集成电路和精密的元件，如服务器、交换机等 ， 这些器件的击穿电压往往只是几十伏，最大允许工作电源也只是mA级的，若不做第三级的防雷，由经过一级防雷而进入设备的雷击残压仍将有千伏之上，这将对后接设备造成很大的冲击，并导致设备的损坏。应在网络交换机或服务器，处安装电源防雷插座作为第三级室内设备的末级防雷保护，保护楼机房内电子设备的单向供电设备。供电设备安全保护要求有20KA以上的通流容量。根据规范要求建筑中所使用设备的实际情况，考虑到交换机 、服务器等高价位设备 的重要性，将配电系统 末级防雷保护 设计为： 使用 8/20μs波形、通流容量10KA的箱式电源电涌保护器将感应雷击过电压限制到1000V以下。
具体措施：
在机房设备前端安装防雷插座TKA-GZ/PDU106用于电路设备的电源三级防雷保护。
四、 监控信号部分的具体实施

1. 为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（220V或DC12V）、视频线、信号线和云台控制线。可选用型号为WJX-2/RJ45电源网络二合一防雷器。
2. 摄像机的电源一般使用AC220V或DC12V。摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于15米，则摄像机端还应串接低压直流避雷器。
3. 信号线传输距离长，耐压水平低，极易感应雷电流而损坏设备，为了将雷电流从信号传输线传导入地，信号过电压保护器须快速响应，在设计信号传输线的保护时必须考虑信 号的传输速率、信号电平，启动电压以及雷电通量等参数。
4.室外的前端设备应有良好的接地，接地电阻小于4Ω，高土壤电阻率地区可放宽至 <10Ω。
五、机房等电位
1.等电位概述
等电位连接的目的在于减小需要防雷的空间内各金属部件和各系统之间的电位差。在一个防雷区内部的金属部件和系统都应在防雷区交界处，采用等电位连接线做等电位连接”；国家标准GB50057-2010局部修订条文中指出：“穿过各防雷区界面的金属物和系统，以及在一个防雷区内部的金属物和系统均应在界面处做等电位连接”。
2.机房等电位具体施工方法：
机房四周采用30mm*3mm铜排敷设，并用绝缘子固定，防静电电板下选用规格为40*4mm的铜箔，沿静电地板成网格状敷设，并在机房内设置等电位汇流排，规格不小于600*600mm,从机房引至接地装置的接地干线选用规格不小于35m㎡多股铜芯导线。机房接地与大楼接地连接须用TKD-10地极保护器，等电位连接铜线最后汇总至YBOX58等电位雷电计数箱，作为机房等电位连接载体，机房内所有防雷设备地线、主控台、电视墙、机柜金属外壳、门窗、静电地板、强弱电桥架等先连接到等电位网上再与接地相连接，采用S型接地方式。

实际现场制作图：

六、防雷接地系统
接地分类
1）工作接地。
2）保护接地。
3）直流接地。
4）防雷接地。
5）防静电接地。
6）屏蔽接地。

防雷接地系统
接地是防雷的重要组成部分是防雷装置的基础，使雷电流更好的泻入大地，为保证机房或系统的接地阻值，还应尽量减小引下线的电阻值。依据防雷规范要求，此次引下线选用载面积为50平的铜芯地线电缆。接地体的具体位置和引下线的具体路由，在施工时以尽可能的减少引下线的长度。通过增大导线载面和减小引下线长度的措施，来尽量减小接地引线的电阻值。

1、垂直接地体材料
垂直接地体可采用烧制型YBD-01T非金属接地体、铜包钢接地棒、铜材、热镀锌钢材（钢管、圆钢、角钢、扁钢）、离子接地棒、锌包钢或其它新型接地材料。
2、水平接地体材料
水平接地体一般采用纯铜线、镀铜线、热镀锌扁钢、锌包钢等。

3、接地材料有以下要求：
a、采用热镀锌钢管时，钢管壁厚不小于3.5m;
b、采用热镀锌角钢管，角钢不小于50mm*50mm*5mm;
c、采用热镀锌扁钢时，扁钢不小于40mm*4mm;
d、采用热镀锌圆钢时，圆钢直径不小于8m;
e、非金属接地模块分为烧制型与压制型，常用规600mm*150mm*100mm,
f、铜包钢接地棒，镀铜厚度；≤0.25mm，ф16*1500mm型号：YBD-01B
g、离子接地棒时，YBD-Lф50*1500mm
h、采用物理降阻剂时，电阻率R=0.45，降阻率在60-95%之间，石墨含量70%，型号：YBD-Z25与YBD-Z10

4、地网施工布置
地网布置依据地形设计为 L型、口型、一字、H型或圆型。

5、地网挖掘
接地地网挖掘深度大于0.8米，根据土壤如：石头、沙土、建筑垃圾、黄土等情况，北方城市一定要达到冻土层以下。

6、焊接与防腐处理
接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，常见的焊接分为：电焊与放热焊接。焊接不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
采用搭接焊时，其焊接长度如下：1）镀锌扁钢不小于其宽度的2倍，三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。2）、镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。4 ）镀锌扁钢与镀锌钢管焊接时，为了连接可靠，除应在其接触部位两侧进行焊接处，还应直接将扁钢本身弯成弧形与钢管焊接
