电磁继电器与自动控制课件PPT.ppt

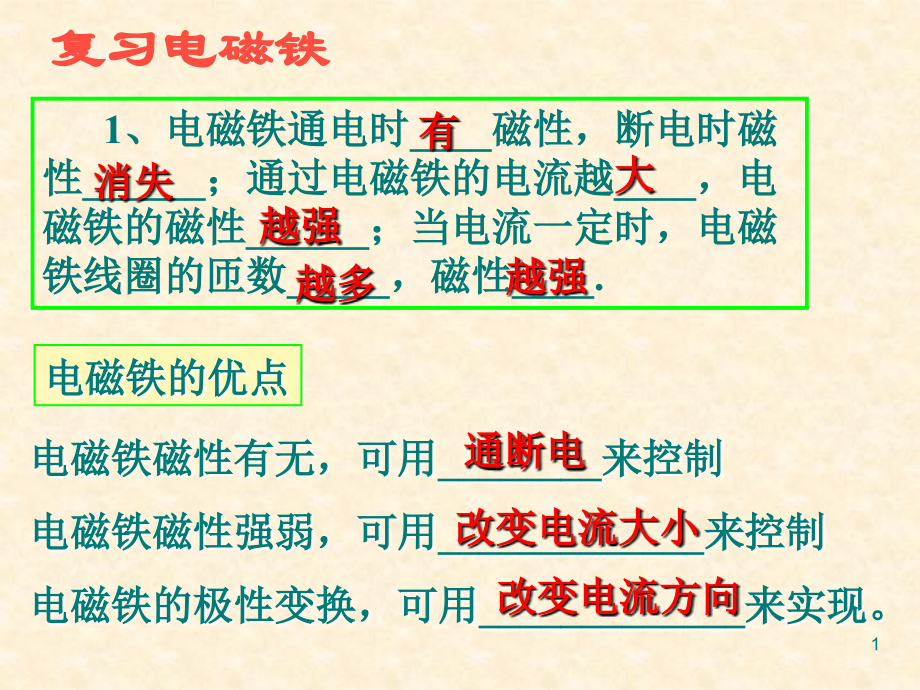

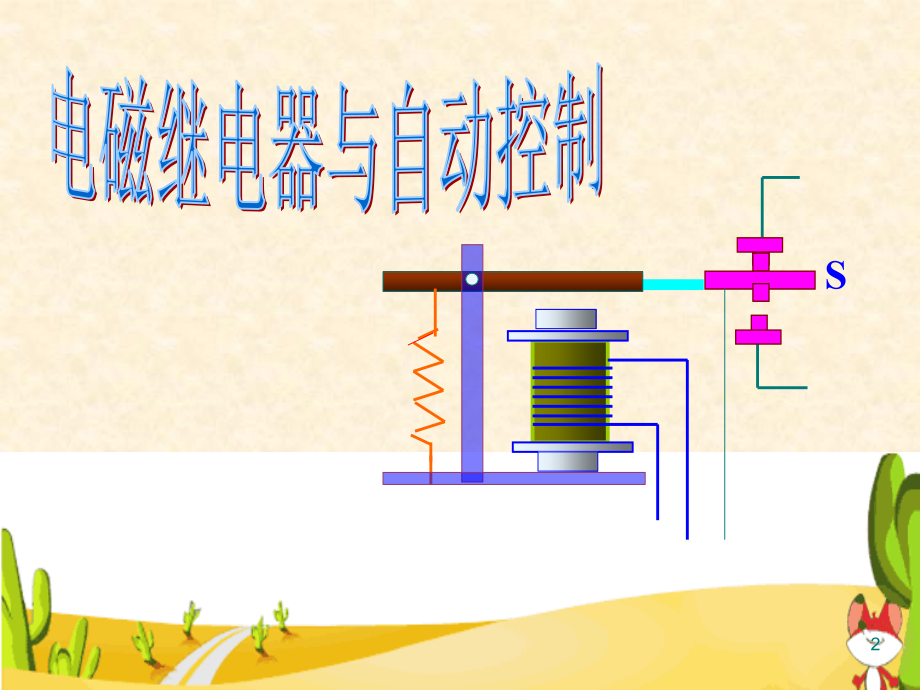

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,、电磁铁通电时,_,磁性，断电时磁性,_,；通过电磁铁的电流越,_,，电磁铁的磁性,_,；当电流一定时，电磁铁线圈的匝数,_,，磁性,_.,有,越强,越多,越强,大,消失,电磁铁的优点,电磁铁磁性有无，可用,_,来控制,电磁铁磁性强弱，可用,_,来控制,电磁铁的极性变换，可用,_,来实现。,通断电,改变电流大小,改变电流方向,复习电磁铁,1,电磁继电器与自动控制,S,2,、知道电磁继电器由,控制电路,与,工作电路,组成,、了解电磁继电器如何进行自动控制。并能简述其工作原理,教学目的：,3,在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，直接来控制或操作是很危险的，,那怎么才能控制这些强大的电流？,二、课题引入,4,S,电磁铁,衔铁,静触点,返回弹簧,构造,电磁继电器的结构及部件作用,动触点,A,C,B,5,电磁继电器工作过程演示,6,闭合开关,K,，低压控制电路接通，电磁继有磁性，吸下衔铁，接通高压工作电路，电动机开始工作，灯泡,L,熄灭,.,当断开开关,K,时,，电磁继电器停止工作，灯泡,L,发光,.,电磁继电器的控制作用,7,活动,2,：学习使用电磁继电器,S,红灯,绿灯,1,、连接控制电路,2,、连接工作电路,3,、简述工作原理,4,、电磁继电器起到,开关,的作用,低压电源、开关与电磁铁串联,绿灯、红灯并联,8,应用：,活动,3,：安装模拟水位自动报警器,电源,电源,水,9,试分析其工作过程,10,简述：水位自动报警器工作原理,11,阅读,J2413,演示电磁继电器使用说明书，回答以下问题,1,、请在图上的对应位置写上各部件的中文名称,2,、在工作原理叙述中，提到了通电产生磁性，吸下衔铁，这是应用了物理学知识,（填序号）,A,、磁化,B,、同名磁极互相排斥,C,、异名磁极互相吸引。,3,、演示电磁继电器正常工作时，线圈两端的电压为,，该演示电磁继电器,（选填“能”或“不能”）用来控制家庭电路中所接用电器的工作。,12,课堂小结,电磁继电器的构造,利用电磁继电器可以实现,（,1,）远距离操纵,（,2,）自动控制,（,3,）安全报警,13,10,.(04,北京海淀）某同学利用,PTC,电阻设计了一个,“,过热自动报警电路,”,：将,PTC,电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过,PTC,电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响。请帮他将图中的电路连接完整。,（,PTC,：一种新型半导体陶瓷材料，低于某一温度（,居里点温度,），其电阻值随温度升高而减小，高于这个温度时，电阻随温度升高而增大）,14,指示灯,警铃,如图,PTC,电阻 指示灯 警铃,PTC,电阻,再看一遍原题,15,作 业,1.,请设计一个利用电磁继电器实现自,动控制或报警器的装置，画出它的,原理图，并将其工作原理写下来。,2.,课本,P,91,第,1,题及对应”同步练习与检测”的练习题,16,
