建构筑物检查表.docx

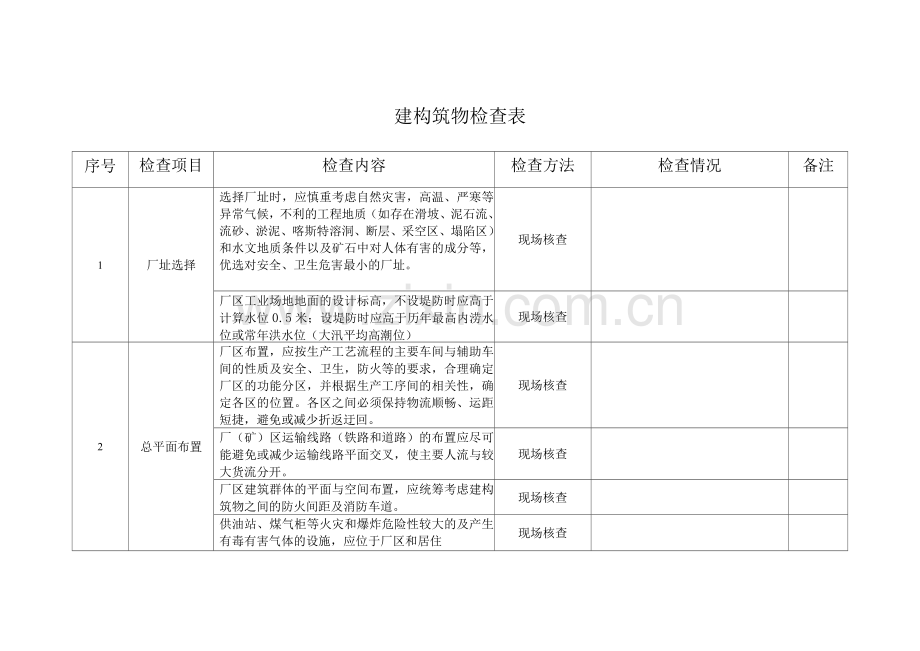

建构筑物检查表
序号
检查项目
检查内容
检查方法
检查情况
备注
1
厂址选择
选择厂址时，应慎重考虑自然灾害，高温、严寒等异常气候，不利的工程地质（如存在滑坡、泥石流、流砂、淤泥、喀斯特溶洞、断层、采空区、塌陷区）和水文地质条件以及矿石中对人体有害的成分等，优选对安全、卫生危害最小的厂址。
现场核查

厂区工业场地地面的设计标高，不设堤防时应高于计算水位0.5米；设堤防时应高于历年最高内涝水位或常年洪水位（大汛平均高潮位）
现场核查

2
总平面布置
厂区布置，应按生产工艺流程的主要车间与辅助车间的性质及安全、卫生，防火等的要求，合理确定厂区的功能分区，并根据生产工序间的相关性，确定各区的位置。各区之间必须保持物流顺畅、运距短捷，避免或减少折返迂回。
现场核查

厂（矿）区运输线路（铁路和道路）的布置应尽可能避免或减少运输线路平面交叉，使主要人流与较大货流分开。
现场核查

厂区建筑群体的平面与空间布置，应统筹考虑建构筑物之间的防火间距及消防车道。
现场核查

供油站、煤气柜等火灾和爆炸危险性较大的及产生有毒有害气体的设施，应位于厂区和居住
现场核查

序号
检查项目
检查内容
检查方法
检查情况
备注

区常年最小频率风向的上风侧。

厂区办公室、生活室，应设置在高炉常年最小频率风向的下风侧1m以外。
现场核查

厂内各种操作室、值班室的设置，应遵守下列规定：
不宜设在常年最小频率风向的上风侧；
——不应设在热风炉燃烧器、除尘器清灰等可能泄漏煤气的危险区；
——不应在氧气、煤气管道上方设置值班室。值班室至氧气、煤气管道或其他易燃易爆气体、液体管道的水平净距和垂直净距，应符合GB6222和GB16912的有关规定。
现场核查

操作室和休息室应尽量避免正面对着渣、铁等高温设施和氧气、煤气阀门，操作室应便于操作人员观察、联络和直接控制需操纵的全部设备。距铁路较近的操作室、休息室和楼梯出不得正对铁路。
现场核查

厂区建构筑物与铁路线路的距离，应符合GB4387的有关规定。
现场核查

炉台区，渣罐车、铁罐车及清灰车应各有运输专线。渣、铁线应高于周围地面，两侧应有排水暗沟。重罐及热罐，不应经过除尘器下边。
渣罐、铁罐的停放线与走行线应分开，每条线
现场核查

序号
检查项目
检查内容
检查方法
检查情况
备注

的最大负荷不应超过10min/d。

3
车间布置
车间布置应按生产工艺流程及防火、安全、卫生等的要求使生产工序衔接紧密，物料运距短捷，设备操作和维修方便。
现场核查

楼梯、通道的出入，应避开铁路和起重机运行频繁的地段；否则，应采取防护措施，并悬挂醒目的警告标志。
现场核查

机动车辆通道应尽量与人行道分开。铁路、道路与门、设备、建构筑物、人行道及其他设备、设施之间的安全距离应遵守YJB52《钢铁企业总图运输设计规范》和GB4387《工业企业厂内铁路、道路运输安全规程》的规定。运输通道和人行道应在车间平面图上标明。
现场核查

设备与设备之间及设备与建构筑物之间的距离，必须满足操作、检修要求，宜不小于1米。
现场核查

高炉煤气的除尘器，应离高炉铁、渣 10m以外，且不应正对铁、渣布置；否则，应在除尘器与铁、渣之间设挡墙。
现场核查

炉前休息室、浴室、更衣室不应设在风平台和出铁场的下部，且应避开铁、渣。
现场核查

炼钢主车间的布置，应根据各种物料的流向，保证其能顺畅运行，互不交叉、干扰，并尽可能缩短铁水、废钢及钢坯（锭）等大宗物流的运输距离；如有条件，主车间出坯跨应尽可能
现场核查

序号
检查项目
检查内容
检查方法
检查情况
备注

与轧钢车间毗邻或直连，以实现坯（锭）热送或直接轧制。

炼钢主车间与各辅助车间（设施），应布置在生产流程的顺行线上；铁水、钢水与液体渣，应设专线（或专用通道）运输，以减少其他物流干扰。
现场核查

转炉主控室的布置，应注意在出现大喷事故时确保安全，并设置必要的防护设施；连铸主控室不应正对中间罐；转炉炉旁操作室应采取隔热防喷溅措施；其窗户应采取防喷溅措施；所有控制室、电气室的门，均匀向外开启；主控室应设置紧急出。
现场核查

4
建构筑物
建构筑物的设计，应充分考虑冶金工厂的特点。有可能引起钢水、铁水与熔渣爆炸之处，应有严格的防水防潮措施；高温烘烤部位，应有防热隔热措施；受冲击与振动影响的部位，应采取防冲击振动措施：易受腐蚀部位，应有防腐蚀措施；有酸、油浸蚀处，应有防酸、防油措施。
现场核查

有爆炸危险的厂房，应采用钢筋混凝土柱、钢柱或框架承重结构，并采用敞开式或半敞开式厂房
现场核查

转炉与电炉冶炼跨，应采取炉子高架式布置厂房；容量50t以上的炼钢车间，主要跨间的厂
现场核查

序号
检查项目
检查内容
检查方法
检查情况
备注

房宜采用钢结构；炼钢主厂房的布置形式及各跨间参数的确定，应符合YB9058的要求。

炼钢主厂房，地坪应设置宽度小于1.5m的人行安全走道，走道两侧应有明显的标志线；主厂房及其他中、重级工作类型桥式起重机的厂房，应设置双侧贯通的起重机安全走道，轻级工作起重机厂房，应设单侧贯通的安全走道，走道宽度应不小于0.8m。
现场核查

厂房内地坪应高于厂房外地坪0.3m以上，厂房内地面运输车辆的轨道面应与地坪面一致。
现场核查

建构筑物必须按生产的火灾危险性分类，合理选择建构筑物的耐火等级、层数和占地面积，并采取相应的消防措施。
现场核查

易受高温辐射、液渣喷溅危害的建、构筑物，应有防护措施；所以高温作业场所，如炉前主工作平台、钢包冷热修区等，均应设置通风降温设施。
现场核查

炼钢炉、钢水与液渣运输线、钢水吊运通道与浇注区及其附近的地表与地下，不应设置水管（专用渗水管除外、电缆等管线；如管线必须
从上述区域经过，应采取可靠的保护措施。
现场核查

厂房、库房、站房、地下室的安全出应不少于两个。安全疏散距离和楼梯、走道及门的宽度必须符合防火规范，安全疏散门必须向外开
现场核查

序号
检查项目
检查内容
检查方法
检查情况
备注

启。

检查时间

检查人员
