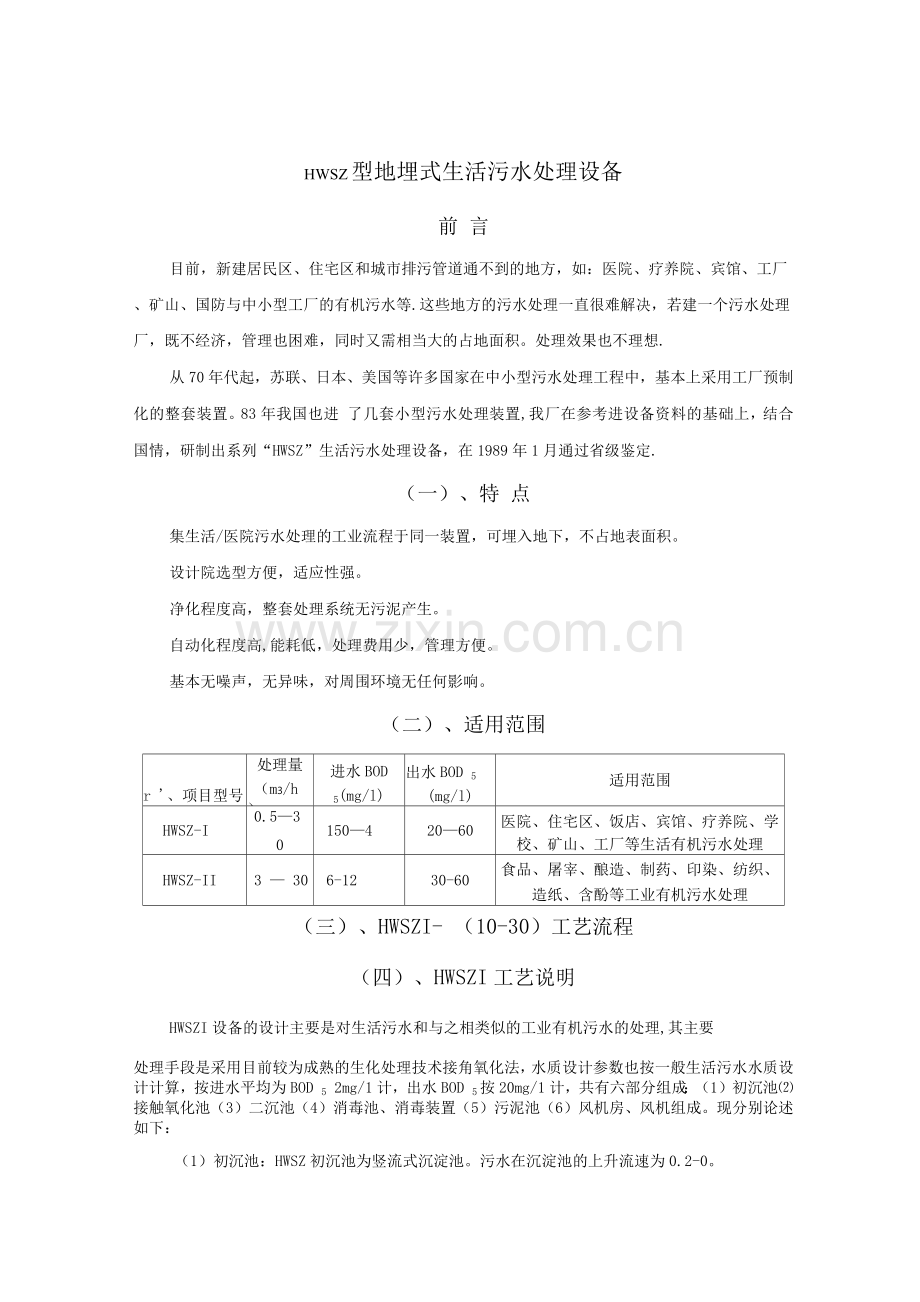

HWSZ型地埋式生活污水处理设备
前 言
目前，新建居民区、住宅区和城市排污管道通不到的地方，如：医院、疗养院、宾馆、工厂、矿山、国防与中小型工厂的有机污水等.这些地方的污水处理一直很难解决，若建一个污水处理厂，既不经济，管理也困难，同时又需相当大的占地面积。处理效果也不理想.
从70年代起，苏联、日本、美国等许多国家在中小型污水处理工程中，基本上采用工厂预制化的整套装置。83年我国也进 了几套小型污水处理装置,我厂在参考进设备资料的基础上，结合国情，研制出系列“HWSZ”生活污水处理设备，在1989年1月通过省级鉴定.
（一）、特 点
集生活/医院污水处理的工业流程于同一装置，可埋入地下，不占地表面积。
设计院选型方便，适应性强。
净化程度高，整套处理系统无污泥产生。
自动化程度高,能耗低，处理费用少，管理方便。
基本无噪声，无异味，对周围环境无任何影响。
（二）、适用范围
r '、项目型号
处理量
（m3/h）
进水BOD 5(mg/l)
出水BOD 5
(mg/l)
适用范围
HWSZ-I
0.5—3
0
150—4
20—60
医院、住宅区、饭店、宾馆、疗养院、学校、矿山、工厂等生活有机污水处理
HWSZ-II
3 — 30
6-12
30-60
食品、屠宰、酿造、制药、印染、纺织、造纸、含酚等工业有机污水处理

（三）、HWSZI- （10-30）工艺流程
（四）、HWSZI工艺说明
hwszi设备的设计主要是对生活污水和与之相类似的工业有机污水的处理,其主要
处理手段是采用目前较为成熟的生化处理技术接角氧化法，水质设计参数也按一般生活污水水质设计计算，按进水平均为BOD 5 2mg/1计，出水BOD 5按20mg/1计，共有六部分组成：（1）初沉池⑵接触氧化池（3）二沉池（4）消毒池、消毒装置（5）污泥池（6）风机房、风机组成。现分别论述如下：
（1）初沉池：HWSZ初沉池为竖流式沉淀池。污水在沉淀池的上升流速为0.2-0。
3毫米/秒,沉淀下来的污泥用空气提至污泥池。（注:HWSZ0。5-5m 3/h不设初沉池）
（2）接触氧化池:初沉后的水自流至接触池进行生化处理，接触池分为三级，总停流时间为2。3-3.0小时，填料为新颖梯形填料，易结膜，不堵塞，填料比表面积为160m 2/m3,接触池气水比在12:1左右。（注：HWSZ0。5-5m 3/h接触池为二级）
（3）二沉池：生化后的污水流到二沉池，二沉池为二只竖流式沉淀池并联运行,上升流速为0.1-0 15毫米/秒，排泥采用空气提至污泥池。（注：HWSZ0。5-5m3/h污泥自流到污泥池中）
（4）消毒池及消毒装置：消毒池按规范：“TJ14 — 74”标准为30分钟，若是医院污水，消毒池可增加停留时间至1-1。5小时。
消毒采用固体氯片接触溶解的消毒方式，消毒装置能根据出水量的大小不断改变加药量,达到多出水多加药、少出水少加药的目的.需要其它消毒装置可另行配制.（注:如用于工业污水，消毒池与消毒装置可以不要）
（5）污泥池：初沉池、二沉池的所有污泥均用空气提至HWSZ 的污泥池内进行好氧消化，污泥池的上清液回流至接触氧化池内进行再处理，消化后剩余污泥很少，一般1 — 2年清理一次,清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运即可.（注：HWSZ0.5-5m 3/h污泥采用厌气消化）
（6）风机房、风机：HWSZ的风机房设在消毒池的上方，风机房进采用双层隔音，进风有消声器、风机过滤器，因此运行时基本无噪声。风机采用二台L型罗茨鼓风机，能自动交替运行，单台风机运行寿命3小时左右。
（五）、HWSZI型技术参数表
一 r-r --._ 一.型号
项目
HWSZ
I-0.5
HWSZ
I-1
HWSZ
I-3
HWSZ
I—5
HWSZ
I—10
HWSZ
I-20
HWSZ
I—30
标准处理量（m3/h）
0.5
1
3
5
10
20
30
设备件数
1
1
1
1
3
3
3
初沉池表面负荷
（m 3/m2 • h）

2.5
3。2
3。3

接触氧化池容积
（m3）
2。16
3。6
8。64
14.4
28
46
70
二沉池表面负荷
（m3/m2 • h）
0。5
0。75
0.83
1
1.25
1。6
1。65
消毒池容积（m3）
0.3
0.6
1.8
2。8
5.2
11
15
污泥池容积（m3）
0。7
1。1
2。7
3。5
9
15
23。4
风机
型号
L13LD
L13LD
L13LD
L13LD
L21LD
L23LD
L32LD
电机型号
Y802-4
Y802 -4
Y802 -4
Y802 —4
Y1L —
4
Y112M
—4
Y132M-
4
电机功率
（kw ）
0.75
0。75
1.5
1.5
2。2
4
7.5
水泵
型号
AS10 一
2CB
AS10-2
CB
AS10 —
2CB
AS10 —
2CB
AS10-2
CB
AS16-2
CB
AS16 —
2CB
功率（kw）
1.1
1.1
1。1
1.1
1.1
2.2
2.2

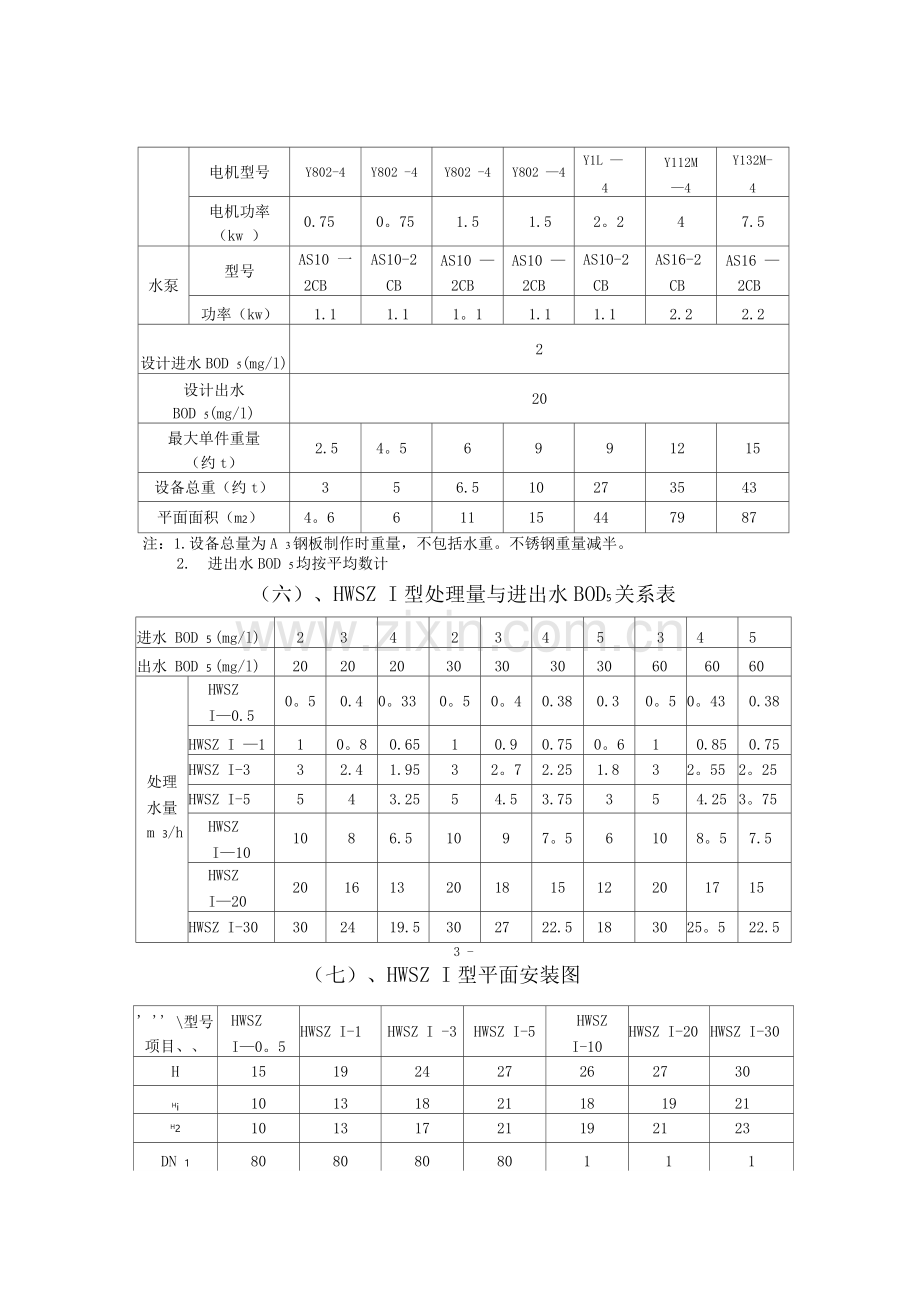

设计进水BOD 5(mg/l)
2
设计出水
BOD 5(mg/l)
20
最大单件重量
（约t）
2.5
4。5
6
9
9
12
15
设备总重（约t）
3
5
6.5
10
27
35
43
平面面积（m2）
4。6
6
11
15
44
79
87
注：1.设备总量为A 3钢板制作时重量，不包括水重。不锈钢重量减半。
2. 进出水BOD 5均按平均数计
（六）、HWSZ I型处理量与进出水BOD5关系表
进水 BOD 5 (mg/l)
2
3
4
2
3
4
5
3
4
5
出水 BOD 5 (mg/l)
20
20
20
30
30
30
30
60
60
60
处理
水量
m 3/h
HWSZ
I—0.5
0。5
0.4
0。33
0。5
0。4
0.38
0.3
0。5
0。43
0.38
HWSZ I —1
1
0。8
0.65
1
0.9
0.75
0。6
1
0.85
0.75
HWSZ I-3
3
2.4
1.95
3
2。7
2.25
1.8
3
2。55
2。25
HWSZ I-5
5
4
3.25
5
4.5
3.75
3
5
4.25
3。75
HWSZ
I—10
10
8
6.5
10
9
7。5
6
10
8。5
7.5
HWSZ
I—20
20
16
13
20
18
15
12
20
17
15
HWSZ I-30
30
24
19.5
30
27
22.5
18
30
25。5
22.5
3 -
（七）、HWSZ I型平面安装图
' '' \型号项目、、
HWSZ
I—0。5
HWSZ I-1
HWSZ I -3
HWSZ I-5
HWSZ
I-10
HWSZ I-20
HWSZ I-30
H
15
19
24
27
26
27
30
Hi
10
13
18
21
18
19
21
H2
10
13
17
21
19
21
23
DN 1
80
80
80
80
1
1
1
DN 2
80
80
1
1
1
125
125

图表所有单位为mm,检查孔高度为2
H为设备高度（进、出气超高50）
H1为进水管离底高度
H2为出水管离底高度
DN 1为进水管公称直径
DN 2为出水管公称直径

膘）、HWSZ II工艺说明
HWSZ II设备的设计主要是针对食品、屠宰、酿造、制药、印染、纺织、造纸、含酚等工业有机污水处理。其主要处理手段是采用目前较为成熟的生化处理技术二段接触氧化法，水质设计参数按进水平均为BOD 58mg/l,出水BOD 5按60mg/1计，共由七部分组成：（1）初沉池（2）一段接触氧化池（3）中沉池（4）二段接触氧化池（5）终沉池（6）污泥池（7）风机房、风机。现分别论述如下：
（1）初沉池：HWSZ 初沉池为竖流式沉淀池。污水在沉淀池的上升流速为0。2-0.3毫米渺，沉淀下来的污泥用空气提至污泥池。
（2）一段接触氧化池：初沉后的水自流至一段接触池进行生化处理，总停留时间为2.5-3 0小时,填料为新颖梯形填料，易结膜，不堵塞，填料比表面积为160m 2/m3,接触池气水比在25： 1左右。
（3）中沉池：经一段接触氧化后的污水自流至中沉池，中沉池为竖流式沉淀池，上升流速为0。2-0 3毫米/秒，排泥采用空气提至污泥池。
（4 ）二段接触氧化池：经中沉后的污水自流至二段接触氧化池内，二段接触氧化池共分为三级，总停留时间为2.5—3小时，填料与一段接触氧化池相同，气水比为10： 1。
（5）终沉池：经二段接触氧化后的污水自流至中沉池，终沉池为二只竖流式沉淀池并联运行，上升流速为0.1—0。15毫米/秒，排泥采用空气提至污泥池。
（6）污泥池：初沉池、中沉池、终沉池的所有污泥均用空气提至WSZ的污泥池内进行好氧消化，污泥池的上清液回流至接触氧化池内进行再处理，消化后剩余污泥很少，一般1年清理1-2次,清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运即可。
（7）风机房、风机：HWSZ 的风机房设在污泥池的上方，风机房进采用双层隔音，进风有消声器，风机过滤器，因此运行时基本无噪声。风机采用二台L型罗茨鼓风机，风机单台运行寿命3小时左右，二台风机能自动交替运行。
（九）、HWSZ II型技术参数表
J----------一一型号项目--
HWSZ
I — 1
HWSZ
I — 3
HWSZ II-5
HWSZ
I — 10
HWSZ
I — 20
HWSZ
I-30
标准处理量（m 3/h）
1
3
5
10
20
30
设备件数
1
1
2
4
4
4
初沉池表面负荷（m3/m2 • h ）
1。8
2
2.3
2。5
3。2
3.3
一段接触氧化池容积（m3）
3。6
8.64
14。4
28
46
70
中沉池表面负荷（m3/m2 • h）

2。5
3。2
3.3
二段接触氧化池容积（m3）
3。6
8。64
14.4
28
46
70
终沉池表面负荷（m3/m2・h）
0.75
0。83
1
1.25
1.6
1.65
污泥池容积（m3）
2
5。2
7
14.2
26
38
风机
型号
L13LD
L21LD
L22LD
L32LD
L33LD
L42LD
电机型号
Y802-4
Y1L-4
Y1L-4
Y132M -4
Y160M -4
Y160L-4
电机功率（kw ）
0。75
2.2
3
7。5
11
15
水泵
型号
AS10 -2C
B
AS10-2CB
AS10-2CB
AS10 -2C
B
AS16 -2C
B
AS16-2CB
功率（kw ）
1。1
1。1
1.1
1.1
2.2
2。2
设计进水BOD 5 (mg /1)
8
设计出水BOD 5 (mg /1)
60
最大单件重量（约t）
6
11
9
9
12
15
设备总重（约t）
7
13
19
38
50
65
平面面积（m2）
10
18
15。6
59
104
125
注：1。设备总重为A 3钢板制作时的重量。不包括水重。不锈钢设备重减半。
2。进出BOD 5匀按平均数计.

（十）、HWSZ II型处理量与进出水BOD5关系表
进水 BOD 5 (mg/1)
6
8
10
12
6
8
10
12
出水 BOD 5 (mg/1)
60
60
60
60
80
80
80
80
处理
水量
m 3/h
HWSZ II-1
1
1
0。85
0。75
1
1
0。85
0.75
HWSZ II-3
3
3
2。55
2.25
3
3
2。55
2。25
HWSZ II-5
5
5
4。25
3.75
5
5
4.25
3。75
HWSZ II-10
10
10
8。5
7。5
10
10
8。5
7.5
HWSZ II-20
20
20
17
15
20
20
17
15
HWSZ II -30
30
30
25.5
22。5
30
30
25。5
22。5
以上数据均为平均值.

（十一）、WSZ II型平面安装图
〜-------型号〜
HWSZ I-1
HWSZ I -3
HWSZ I -5
HWSZ I-10
HWSZ I-20
HWSZ

哀目

I-30
H
24
27
26
26
27
30
H1
18
21
18
18
19
21
H2
19
23
20
20
21
24
DN i
80
80
80
1
1
1
DN 2
80
1
1
1
125
125
图表所有单位为mm，检查孔高度为2
H：为设备高度（进、出气超高150） H1：为进水管离底高度
H2:为出水离底高度DN 1：为进水管公称直径
DN 2：为出水管公称直径
说明：
1、各箱体距离为6
2、HWSZ II -（1-5）进出水管平面位置在箱体的中部
3、HWSZ II- （10-30）进水管位置到图下边的距离等于箱体宽度的一半，出水管水平面位置在两箱体之间。
腰切（十二）、利用hWSZ!设备进行污水回用（中水）
一般的生活污水与工业有机污水经WSZ设备处理后如需回用，只需在该设备后增加-套混岛过滤设施，经这样处理后的污水可达 日本或北京污水回用要求（（即中水要求:BOD 5<10mg/l; SS<10mg/l）进行处理后的回用水可用于冲厕所，浇花等与人体非接触用水。
混凝过滤系统可设置在地面以上，也可与HWSZ设备一样设置在地面以下，混凝过滤系统可实现全自动连续运行，不需人员管理.采用该套系统，即达到污水处理的目的,又可节约用水。
（十三）HWSZ设备的结构与构造
hwsz设备因为埋地设置，维护与保养较为困难，因此在设计中该设备就考虑了它的免维护性，整个设备结构合理可靠，同时也考虑到即使发生一些故障，也可通过设备的各检查孔进入设备内。
HWSZ设备所有设施均设置在若干个箱体内，箱体采用有锈钢板制作,各箱体间用不锈钢管联接，保证设备使用寿命30年以上。
如用户因资金问题也可购买用A3钢板制作的设备，钢板厚度8mm，各箱体用无缝钢管联接，设备内外均采用化工部推广产品氯磺化聚乙烯防腐涂料，设备一般涂刷该涂料8道，2道底漆6道面漆，防腐寿命一般可达10年以上。
整套WSZ设备设计维护保养周期为10年。
(十四)、HWSZ设备配套水泵
HWSZ所配套的水泵是用于把污水从调节池内提升至HWSZ设备内，水泵采用由南京深井泵厂与德国联合生产的AS型抗堵塞撕裂型潜污泵。
该水泵排污能力强，无堵塞，能有效地通过直径30—80毫米的固体颗粒，该水泵的撕裂机构能够把长纤状物质撕裂。无需在水泵上加滤网，水泵可安全运行80小时以上。
水泵配有电器保护开关、浮球开关、自动耦全装置，WSZ设备配套水泵采用两台，其中一台备用。
AS水泵技术参数表
型号
流量
(m3/h)
扬程
(m)
功率(kW)
额定电压
(V)
固定装置
配用胶管内径80mm
重量(Kg)
AS10 —2C
B
15
4.5
1。1
380
80GA —1
76
30
AS16 —2C
B
30
7。5
2。2
380
80GA-1
76
33

(十五)、HWSZ设备的选用
在选用HWSZ设备以前，首先必须搞清污水的性质，进水水质，水量与要求达到的排放标准。
调节池由用户提供或构筑，一般为混凝土池体，调节池的容量必须根据排水周期、生产工艺等因素来确定，一般调节池的容量为处理量的6 — 10倍。
处理工业污水，污水的PH什必须在6。5-9,污水中不利得有过量的有碍微生物生长的元素，同时也必须对其可生化性进行评估，如一套设备不能完成处理，可配套其它设备.
在设计中HWSZ设备可埋入地表以下，也可放置在地表以上，也可采用半埋式，设备各箱体间的管道是有我厂提供的，运行前只需联好箱体间的管道与进出水管，通好电缆即可运行.
该设备如用在寒冷地区可把设备检查孔加高，把设备埋没在冻土层以下，设备即可正常运行。在南方地区设备可放置室外地坪上，不需盖房。
该设备可按标准方式布置，如有特殊情况，三只箱体可根据地形进行布置。
（十六）、HWSZ设备的电器控制
hwsz 设备水泵采用二台，其中一台备用,风机选用二台，为延长寿命，采用交替使用的方法.
HWSZ自控的主要内容是：
1. 水泵带液位控制,高低位自动限位启动，超警戒水位二台同时启动。
2. 风机二台交替使用，交替可在12小时内任选。
3. 沉淀池排泥为时序控制，排泥周期为12小时内任选，排泥时间为10分钟内任选。
4. 风机与水泵可联动、可分动。
5. 如污水较少或没有污水，为保证生物膜的正常生长，生物膜不死亡脱落，风机可间歇启动，启动周期为2小时内任选，启动时间为30分钟内任选！
6. 电控设备有声光自动报警，并备有工作状态显示系统。
电控柜规格为7 x 350 x 17
HWSZ设备不但可自动控制，也可手动控制，因该设备有自控，平时不需专人管理，只需建立一套机电设备定期保养制度即可。HWSZ设备的控制也可根据用户的需要采用计算机控制与处理过程彩色图象显示系统，该系统可对处理量进行自动监测，并可配套打印机随机提供处理量、处理能耗、运行状态等运行参数。
HWSZ系列电器控制器
（十七）、HWSZ设备的安装、使用、维护
1.安装:本设备可用两种安装形式，一是安装在地坪以上，二是安装在地坪以下。根据安装图与基础图，设备混凝土底板大小规格与平面安装图相同，（基础）。要求基础平均承压5t/m＞以上，基础必须水平，如设备安装在地坪以下，基础地坪相对标高与设备
高度相同，四周挖掘高度必须离基础边线5mm以上，以便安装管理.
根据安装图就位，用吊车吊入设备，箱体的位置、方向有能放错，互相间距必须准确，装好设备联接管道.
安装完毕后必须把设备存满水，试水各管路必须不渗漏，把两只二沉池潜水槽调整在同一水平线上，进一步检查确认无不妥后，即可用土填入设备四周与间隙中，并整平地面。把电控柜控制线与设备接通，电控柜与电源接通，接线时注意风机、电机的转向，必须与风机所指方向相同。
注意事项:设备安装之后，必须保证下雨不积水；设备的排出水管必须在相对地坪一
0o 6m以下；设备上方不得压有重物，不得有大型车辆通过；设备一般不得抽空内部污水,以防地下水把设备浮起。
2调试：污水泵按额定流量把污水抽入设备内，启动风机进行曝气，每天观察接触池内填料情况，如填写料上长出橙黄或黑色的一层膜即已培养好生物膜，这一过程一般要7 — 15天，如是工业有机污水，最好先用生活污水培养好生物膜后，再逐渐进入工业污水进行生物膜驯化。
3设备维护保养:HWSZ设备必须建立一套定期保养制度，主要易损部件是风机与水泵，风机转向不能搞反，如进入污水，必须清理,更换机油后方能使用，风机启动前必须注意空气闸门是否打开，风机必须每运行1小时保养一次。水泵必须每运行50-80小时保养一次。
这就是HWSZ的安装
