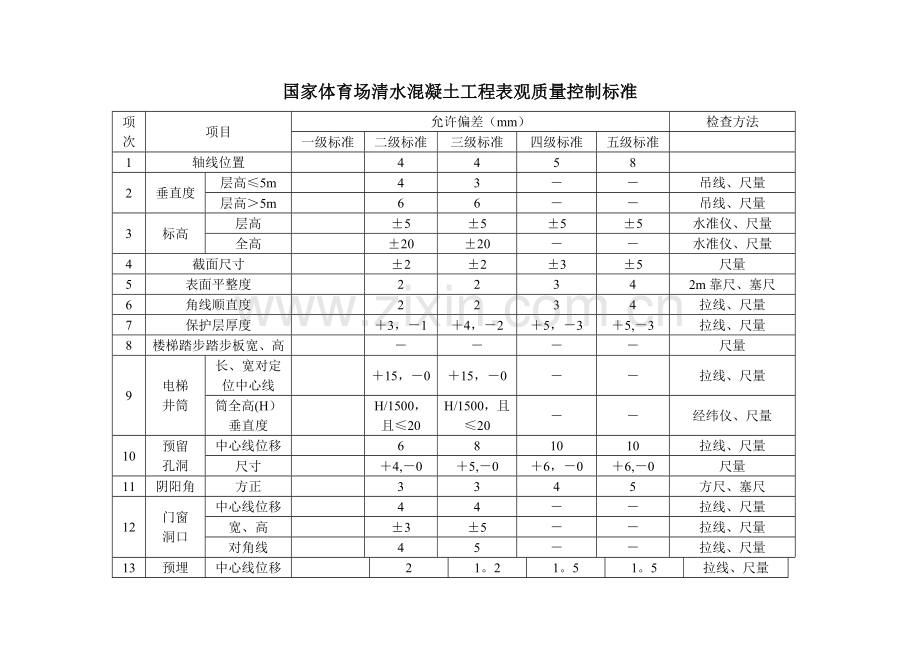

国家体育场清水混凝土工程表观质量控制标准.doc

资源描述

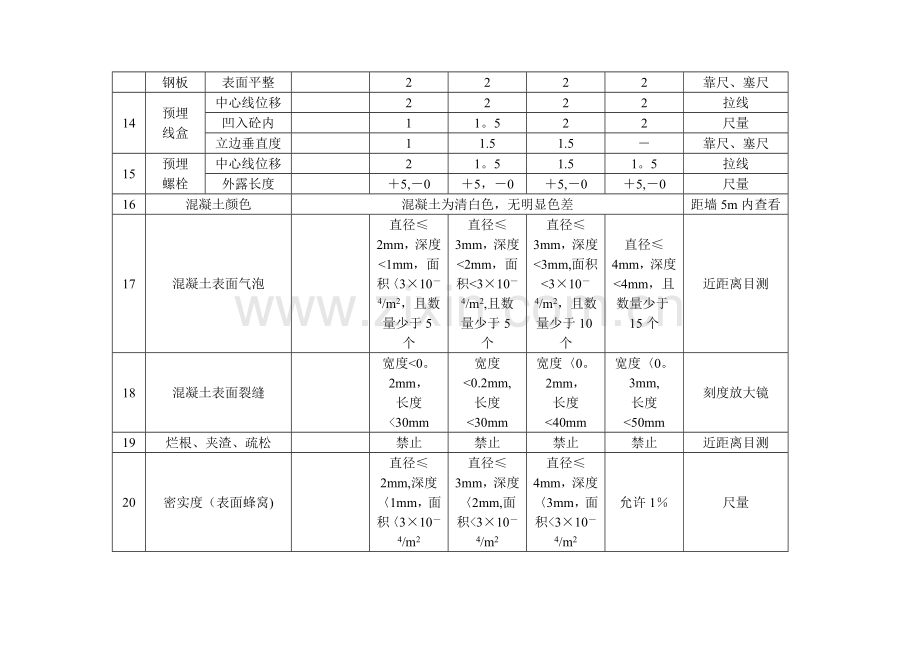

国家体育场清水混凝土工程表观质量控制标准项次项目允许偏差（mm）检查方法一级标准二级标准三级标准四级标准五级标准 1 轴线位置 4 4 5 8 2 垂直度层高≤5m 4 3 －－吊线、尺量层高＞5m 6 6 －－吊线、尺量 3 标高层高 ±5 ±5 ±5 ±5 水准仪、尺量全高 ±20 ±20 －－水准仪、尺量 4 截面尺寸 ±2 ±2 ±3 ±5 尺量 5 表面平整度 2 2 3 4 2m靠尺、塞尺 6 角线顺直度 2 2 3 4 拉线、尺量 7 保护层厚度＋3，－1 ＋4，－2 ＋5，－3 ＋5,－3 拉线、尺量 8 楼梯踏步踏步板宽、高－－－－尺量 9 电梯井筒长、宽对定位中心线＋15，－0 ＋15，－0 －－拉线、尺量筒全高(H）垂直度 H/1500，且≤20 H/1500，且≤20 －－经纬仪、尺量 10 预留孔洞中心线位移 6 8 10 10 拉线、尺量尺寸＋4,－0 ＋5,－0 ＋6，－0 ＋6,－0 尺量 11 阴阳角方正 3 3 4 5 方尺、塞尺 12 门窗洞口中心线位移 4 4 －－拉线、尺量宽、高 ±3 ±5 －－拉线、尺量对角线 4 5 －－拉线、尺量 13 预埋钢板中心线位移 2 1。2 1。5 1。5 拉线、尺量表面平整 2 2 2 2 靠尺、塞尺 14 预埋线盒中心线位移 2 2 2 2 拉线凹入砼内 1 1。5 2 2 尺量立边垂直度 1 1.5 1.5 －靠尺、塞尺 15 预埋螺栓中心线位移 2 1。5 1.5 1。5 拉线外露长度＋5,－0 ＋5，－0 ＋5,－0 ＋5,－0 尺量 16 混凝土颜色混凝土为清白色，无明显色差距墙5m内查看 17 混凝土表面气泡直径≤2mm，深度<1mm，面积〈3×10－4/m2，且数量少于5个直径≤3mm，深度<2mm，面积<3×10－4/m2,且数量少于5个直径≤3mm，深度<3mm,面积<3×10－4/m2，且数量少于10个直径≤4mm，深度<4mm，且数量少于15个近距离目测 18 混凝土表面裂缝宽度<0。2mm，长度<30mm 宽度<0.2mm, 长度<30mm 宽度〈0。2mm，长度<40mm 宽度〈0。3mm, 长度<50mm 刻度放大镜 19 烂根、夹渣、疏松禁止禁止禁止禁止近距离目测 20 密实度（表面蜂窝) 直径≤2mm,深度〈1mm，面积〈3×10－4/m2 直径≤3mm，深度〈2mm,面积<3×10－4/m2 直径≤4mm，深度〈3mm，面积<3×10－4/m2 允许1％尺量 21 表面起砂禁止禁止禁止允许1% 直接查看 22 缺棱掉角禁止禁止禁止允许1％直接查看 23 露筋－禁止禁止返绣或露火烧丝每10m2不超过1处允许50m2有一处 24 接茬缺陷禁止禁止每10处施工缝有总长度不超过1m的明显的施工缝接茬每10处施工缝有总长度不超过1m的明显的施工缝接茬近距离目测 25 外形缺陷禁止禁止混凝土构件在一个层高或轴线范围内有不多于1处不大于3mm的棱角不直、翘曲和边长不大于3cm掉角混凝土构件在一个层高或轴线范围内有不多于2处不大于3mm的棱角不直、翘曲和边长不大于3cm掉角近距离目测 26 外表缺陷禁止禁止混凝土构件在一个层高或轴线范围内有不多于1处不大于10mm2的外表缺陷混凝土构件在一个层高或轴线范围内有不多于2处不大于100mm2的外表缺陷近距离目测混凝土分级标准级别一级二级三级四级五级相应部位预制混凝土看台 1。现浇柱 2。A轴环向墙内侧 1.剪力墙 2.电梯井筒 3.A-B轴径向墙 4。A轴向环墙外侧楼板、梁 1。基础底板、承台 2.楼梯踏步板
