脚手架搭设施工培训.ppt

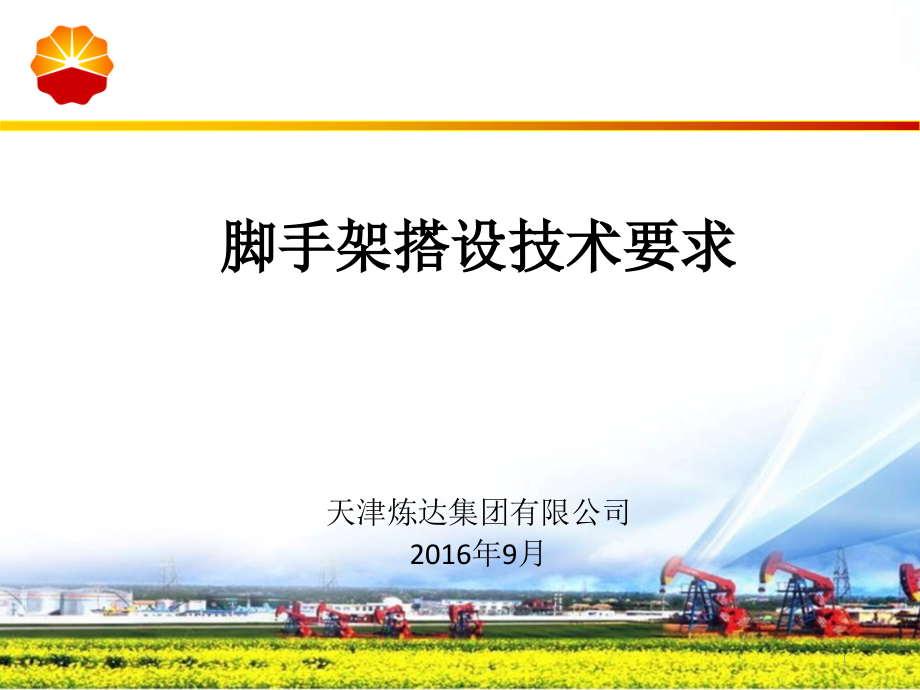

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,脚手架搭设技术要求,天津炼达集团有限公司,2016,年,9,月,1,4/23/2025,为,了更好的服务大港石化公司，提高自身施工标准，强化现场标准化管理工作，炼达集团防腐土建分公司依据,扣件式钢管脚手架安全技术规范,JGJ130-2011,、,钢管脚手架扣件规范,GB15831-2006,，并结合石化公司要求和自身多年来施工经验编制本了要求，,让施工更加规范、标准化。,2,小型标准脚手架,大型脚手架,标准脚手架参照图,3,标准脚手架,木垫板,剪刀撑,扫地杆,抛撑,脚手板,水平杆,爬梯,挡脚板,抛撑,护栏,立杆,立杆底座,卡扣,一、材料选用,4,1,、木垫板,木垫板宽度不小于,200mm,，厚度不小于,50mm,，两端头宜设置直径不小于,4mm,镀锌钢丝绑扎两道，以防开裂。,宽度,200mm,厚度,50mm,两端用,2,根,4mm,以上镀锌钢丝或镀锌铁皮绑扎,一、材料选用,5,2,、立杆底座,扣件式钢管脚手架的底座 按材料分为锻铸制造和焊接两种；按承插形式分为内插式和外套式两种；目前厂内施工所用底座以焊接内插式为主。,焊接底座一般用厚度不小于,8mm,，边长,150200mm,的钢板，上焊高度不小于,150mm,的钢管。,高度不小于,150mm,边长,150200mm,钢板厚度不小于,8mm,一、材料选用,6,3,、钢管,（立杆、扫地杆、水平杆、斜撑、抛撑）,各种杆件优先采用,48*3.5,直缝电焊钢管，目前施工所用钢管为此种类型钢管；,严禁将外径,48mm,与,51mm,的钢管混合使用。,钢管必须涂有防锈漆。,钢管上严禁打孔，钢管有孔时不得使用。,48*3.5,直缝,电焊钢管,一、材料选用,7,4,、扣件,（直角扣件、旋转扣件、对接扣件）,（,1,）扣件各部位不得有裂纹、气孔等影响使用的缺陷。,（,2,）当钢管公称外径为,48mm,时，盖板与底座的张开距离不得小于,50mm,。,（,3,）扣件与钢管接触部位不应有氧化皮，其他部位氧化皮面积累计不应大于,150mm,。,（,4,）铆接处应牢固，不应有裂纹。,（,5,）,T,形螺栓和螺母不得滑丝。,旋转扣件,直角扣件,对接扣件,一、材料选用,8,5,、脚手板,脚手板，又称跳板，是用于构造作业层架面的板材。脚手板可采用钢、木、竹的等材料制作，每块质量不宜大于,30kg,。,目前大港石化公司内施工所用脚手板以钢制脚手板为主，钢脚手板一般用,2mm,厚的钢板冲压而成，其材质应符合,Q235-A,级钢的规定。脚手板不得有裂纹、开焊和硬弯，使用前应涂刷防锈漆。,脚手板：,2.0mm,厚钢板冲压而成,一、材料选用,9,6,、挡脚板,挡脚板一般采用木板或钢板,宽度不小于,180mm,采用黄黑相兼警示色,宽度不小于,180mm,一、材料选用,10,地基必须坚实、平整。,搭设高度在,25m,以下时，可素土夯实找平，上面铺设垫板，并设底座。,木垫板：木垫板宽度不小于,200mm,，厚度不小于,50mm,立杆支撑：厚度不小于,8mm,，边长,150200mm,的钢板，上焊高度不小于,150mm,的钢管,横向扫地杆：横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆内测上。,纵向扫地杆：采用直角扣件固定在距底座上皮不大于,200mm,处的立杆内侧上。,二、脚手架搭设要求,11,步距：除最低层外不得大于,1.8m,步距：最低层不得大于,2m,跨距：立杆间距离不大于,2m,小型脚手架安装有爬梯,二、脚手架搭设要求,12,立杆间距,不大于,2m,立杆接长除顶层顶步可采用搭接外，其余各层各步必须采用对接扣件连接,对接接头应该交错布置，两个相隔接头在高度方向错开的距离不宜小于,500mm,水平杆宜采用对接扣件连接接长，也可采用搭接接长。,最底层不得大于,2m,其他层不得大于,1.8m,每道剪刀撑宽度不应小于,4,跨，且不应小于,6m,。,二、脚手架搭设要求,13,脚手板放置在横向水平杆；纵向水平杆应作为横向水平杆的支撑，用直角扣件固定在立杆上。,横向水平杆,纵向水平杆,脚手板需要满铺，可对接或搭接,二、脚手架搭设要求,14,大型脚手架,设有通道,立杆与纵向水平杆的交点处（主节点）设置一根横向水平杆，用直接扣件扣接并严禁拆除,横向水平杆应紧靠主节点，用直角扣件与立杆或纵向水平杆扣牢。,主节点处两个直角扣件的中心距不应大于,150mm,。水平杆宜设置在立杆内侧。,二、脚手架搭设要求,15,剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于,1m,，用,3,个旋转扣件固定，扣件盖板的边缘至杆端距离不小于,100mm,。,斜杆与地面的倾角宜在,4560,之间,各底层斜杆下端均应支承在垫板或垫块上,杆件端头伸出扣件盖板边长不小于,100mm,二、脚手架搭设要求,16,脚手架搭设高度在,7,步以下时，可采用抛撑方法保持脚手架架体的稳定。抛撑的设置应符合以下规定：,1,）抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在,4560,之间。,2,）抛撑与架体连接点中心至主节点的距离不应大于,300mm,。,抛撑,倾角,4560,二、脚手架搭设要求,17,上护栏高度到脚手板高度,1200mm,中护栏居中设置在上护栏与脚手板之间,挡脚板设置在脚手板上方，高度不小于,180mm,，黄黑相间。,二、脚手架搭设要求,18,爬梯应由底到顶连续设置，间距为,300mm,。,大型脚手架加设斜道,二、脚手架搭设要求,19,三、脚手架搭设步骤,20,4/23/2025,放置木垫板、,立杆底座,放置纵向横向扫地杆,放置立杆，并用,卡扣与横纵扫地,杆连接固定,安装第一步纵横水平杆，,注意纵向水平杆设置在,立杆内测,每搭设完一步脚手架后，,应当校正步距、纵距、,横距和立杆垂直度,脚手架主体搭设完成,后，安装脚手板、护,栏、踢脚板、爬梯等,附件,三、脚手架搭设步骤,21,四、常见违章,未设置支撑垫板,缺少扫地杆,22,立杆纵距离过大，超过,2m,横向扫地杆安装在纵向扫地杆之上,23,4/23/2025,杆件未伸出扣件,24,脚手板未满铺，护栏设置不合理，安全带悬挂不标准,未加设护栏，不符合要求,25,脚手架红牌和绿牌不允许同时悬挂,脚手架定期检查，,5-7,天检查一次,26,脚手板为固定，未满铺,护栏在立杆外侧,，位置不居中,27,脚手板为固定，未满铺,28,
