下顺槽挑顶扩修安全技术措施.doc

下顺槽挑顶扩修安全技术措施
一、概述
       ××3.3m的U36型近似半圆拱钢棚。巷道将用于3010工作面回采期间运煤线路、通风及行人。
        附图1：3010工作面下顺槽平面示意图。
        2、巷压已稳定，本工程主要防范爆破、顶板等安全隐患。
        3、无水火隐患。
        二、施工顺序、方法及支护要求：
        1、3010工作面下顺槽采纳分段扩修。顶板为煤顶，底板为岩，施工时以挑顶为主，巷道两帮刷帮使用风镐、手镐为主，爆破为辅。拆掉原支护后扩刷至制定断面，然后使用超前支护架设新支架。扩刷断面使用爆破作业严格执行本措施中第四项第4条的规定。
        2、在拆掉U型棚支架顶梁时，先在拱顶下垂直打两根临时立柱，将顶梁支撑住，确认牢靠后，施工人员站在支架一侧松开搭接处的U型棚卡缆，严禁面对卡缆以防螺母突然崩开伤人；卡缆及拉杆拆掉后，去掉点柱将顶梁卸下，然后将两帮老柱腿拔出。
        3、装运方法：煤矸人工装入皮带输送机内，运至三水平卸载仓。
        4、施工前地点必必须准备好所架设的U型棚、背木、卡缆、拉杆、网、四根内注式单体柱、力矩扳手等材料，并放置在施工地点20m以内备用。
       ×3.3m近似半圆拱可缩性U36型钢棚支护，下净宽4.8m，净高3.3m，棚距700mm，搭接长450mm，每处梁柱搭接处使用2个双槽夹板式卡缆。帮顶铺设10#镀锌菱形网，菱形网边用冷拔丝螺旋扣扣相联；背木规格：选用直径60～80mm，长度为900mm。背棚采纳叉背法：即架棚后棚上背背木〔背木与背木之间的距离600mm〕，空帮空顶大的地方及时用煤袋或板料充填，然后用半木背实背牢。
       ×
        三、质量管理及文明生产
        1、强化质量管理：施工单位设队长、支部书记、技术员、分管工程质量的副队长、各班验收员、班长组成的质量管理体系，逐级对工程质量全面考核验收。严格按《煤矿安全质量标准化标准及考核评级办法〔试行〕》施工，使作业地点规范化、标准化。施工人员要认真学习质量标准，搞好质量达标，按标准施工，验收员验收时要动尺、动线、动仪器，做到凡不合格的工程必必须重新返工，做到不合格不验收。施工时严格按地测科给定中腰线施工。
        2、工程质量验收标准
        1〕中线至任何一帮下净宽2400mm：    0～＋100mm。
        2〕净高3300mm：                   -30～＋100mm。

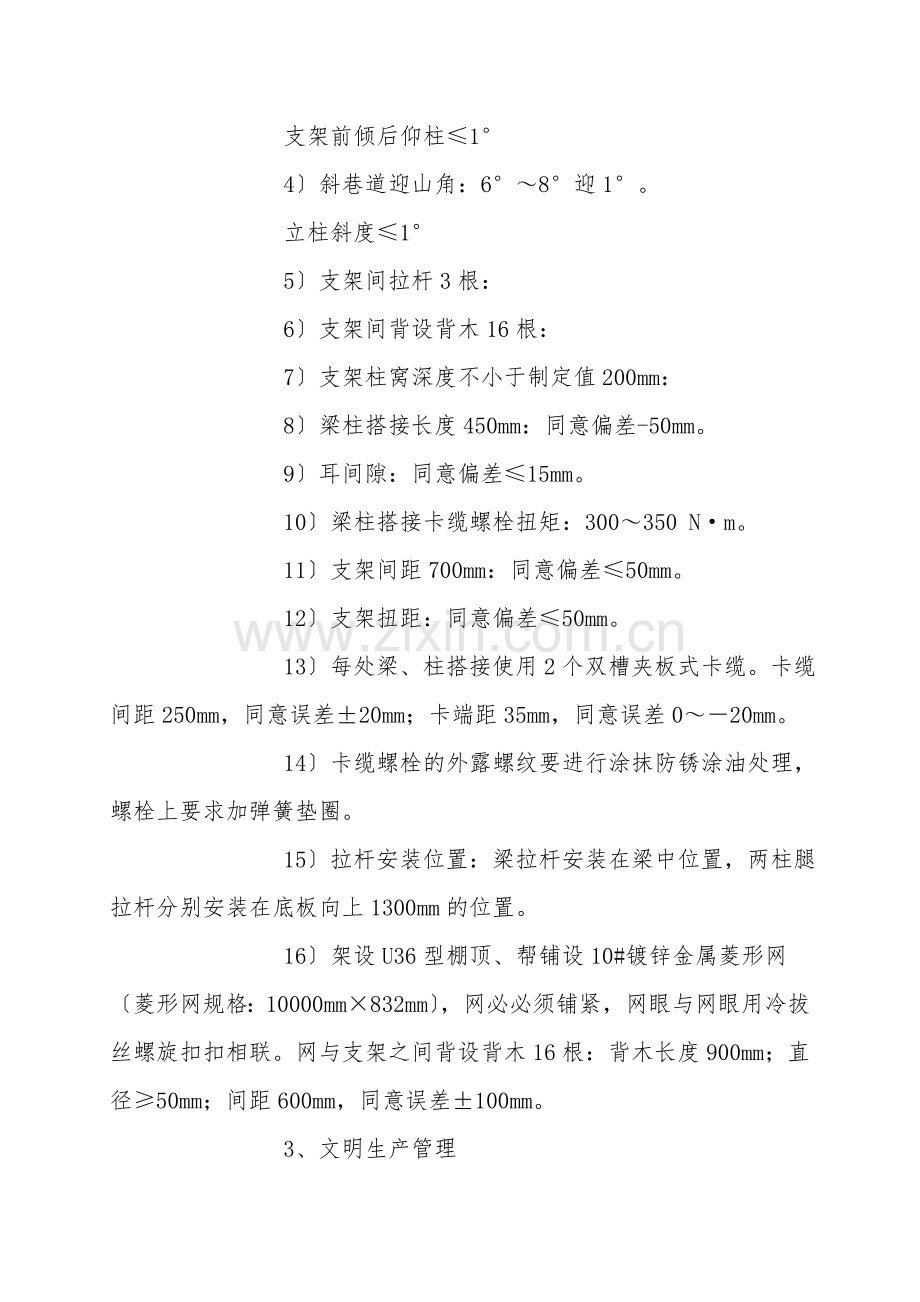

        3〕水平巷道前倾后仰质量要求：
        支架前倾后仰柱≤1°
        4〕斜巷道迎山角：6°～8°迎1°。
        立柱斜度≤1°
        5〕支架间拉杆3根：
        6〕支架间背设背木16根：
        7〕支架柱窝深度不小于制定值200mm：
        8〕梁柱搭接长度450mm：同意偏差-50mm。
        9〕耳间隙：同意偏差≤15mm。
        10〕梁柱搭接卡缆螺栓扭矩：300～350 N·m。
        11〕支架间距700mm：同意偏差≤50mm。
        12〕支架扭距：同意偏差≤50mm。
        13〕每处梁、柱搭接使用2个双槽夹板式卡缆。卡缆间距250mm，同意误差±20mm；卡端距35mm，同意误差0～－20mm。
        14〕卡缆螺栓的外露螺纹要进行涂抹防锈涂油处理，螺栓上要求加弹簧垫圈。
        15〕拉杆安装位置：梁拉杆安装在梁中位置，两柱腿拉杆分别安装在底板向上1300mm的位置。
        16〕架设U36型棚顶、帮铺设10#镀锌金属菱形网〔菱形网规格：10000mm×832mm〕，网必必须铺紧，网眼与网眼用冷拔丝螺旋扣扣相联。网与支架之间背设背木16根：背木长度900mm；直径≥50mm；间距600mm，同意误差±100mm。
        3、文明生产管理
        1〕班组长、跟班干部要现场指挥安全生产，现场处理安全隐患，每班施工完毕必必须把施工地点的浮矸清净，保证巷道整洁，物料分类码放整齐并挂牌管理。
        2〕综合防尘：
        ○1作业人员佩带防尘口罩。
        ○2爆破使用水泡泥。
        ○3采纳湿式打眼。
        ○4回风侧设置防尘水幕，距施工地点不大于15m。
        四、安全措施
        1、防瓦斯措施
        1〕通风区要强化对整修地点的瓦斯、一氧化碳、二氧化碳等有毒有害气体的检查力度，瓦斯浓度不得超过0.4%，一氧化碳浓度在0.0024%以下，二氧化碳浓度不得超过0.5%。
        2〕检查发现有毒有害气体任何一项超过规定，通知所有施工人员撤离到三水平南大巷新鲜风流中，并及时向矿调度、队值班汇报。
        3〕跟班工长、班〔组〕长、机电修理工必必须佩带便携式甲烷检测仪。
        2、强化顶板管理和防止、处理冒顶措施
        1〕扩修段防止煤体垮落引起特别安全措施
        〔1〕扩修的帮煤质松软时，必必须在紧靠扩修处已架的棚腿上打木穿杆，以防帮流煤。
        〔2〕爆破前在爆破处向扩修方向10m外必必须检查支护及联网状况，如老支护有联网隔扣及时用铁丝或螺旋进行连接；如顶板出现离层、U型棚支护梁柱搭接卡缆螺栓断裂及时在支护下补打铁〔木〕点柱强化支护。
        2〕其它顶板管理
        〔1〕距施工地点20m以内必必须有四根内注式单体柱和扭矩扳手。
        〔2〕班组长进班后，必必须首先对施工地点安全状况进行全面检查，发现问题及时处理，只有确认安全后，方可安排各项工作。
        〔3〕必必须坚持“敲帮问顶〞制度，正确使用超前支护，严禁空顶作业；施工中注意观察帮顶、支护等状况，发现隐患及时处理。
