单位(子单位)工程质量控制资料核查表.doc

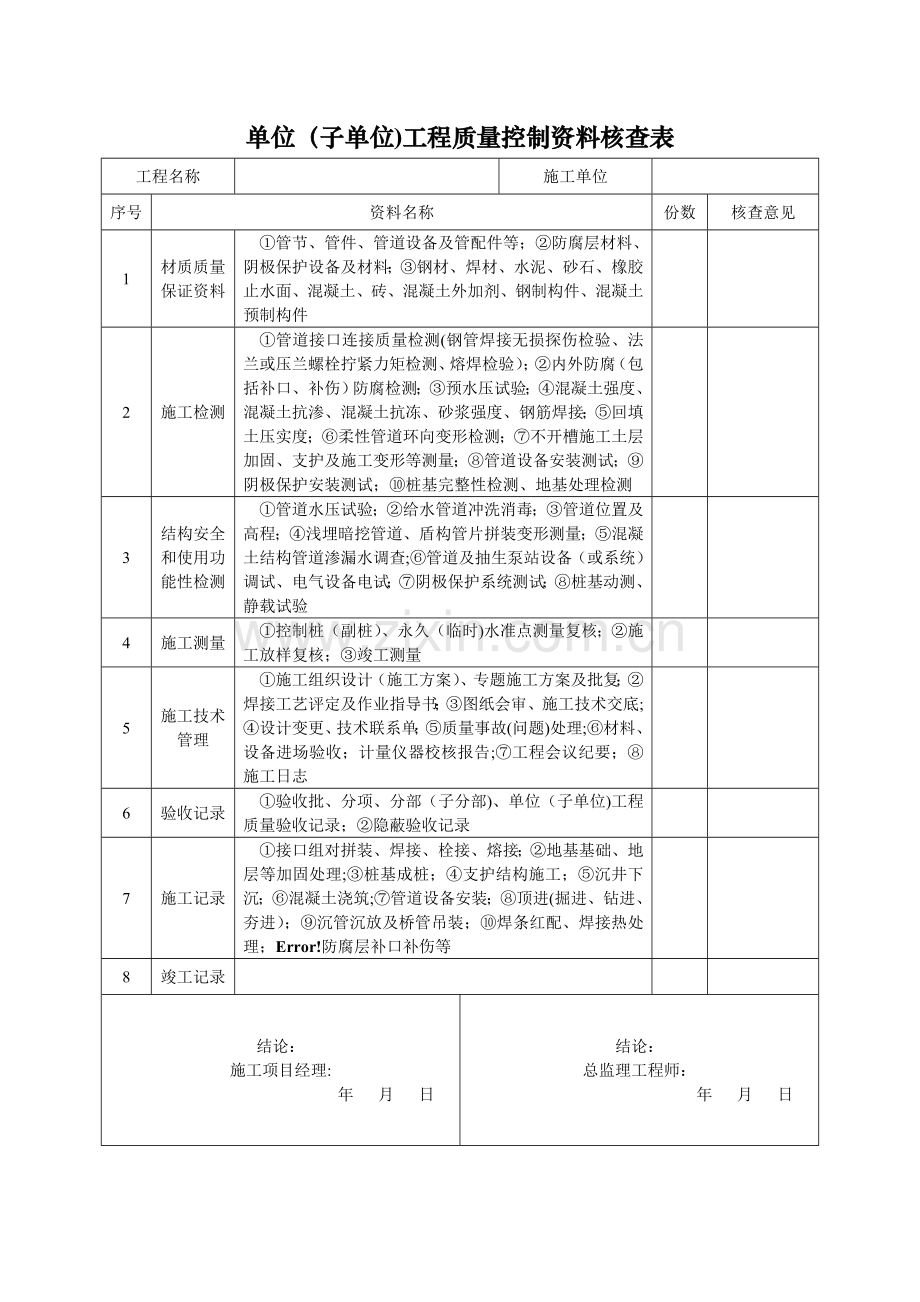

单位（子单位)工程质量控制资料核查表
工程名称

施工单位

序号
资料名称
份数
核查意见
1
材质质量保证资料
①管节、管件、管道设备及管配件等；②防腐层材料、阴极保护设备及材料；③钢材、焊材、水泥、砂石、橡胶止水面、混凝土、砖、混凝土外加剂、钢制构件、混凝土预制构件

2
施工检测
①管道接口连接质量检测(钢管焊接无损探伤检验、法兰或压兰螺栓拧紧力矩检测、熔焊检验）；②内外防腐（包括补口、补伤）防腐检测；③预水压试验；④混凝土强度、混凝土抗渗、混凝土抗冻、砂浆强度、钢筋焊接；⑤回填土压实度；⑥柔性管道环向变形检测；⑦不开槽施工土层加固、支护及施工变形等测量；⑧管道设备安装测试；⑨阴极保护安装测试；⑩桩基完整性检测、地基处理检测

3
结构安全和使用功能性检测
①管道水压试验；②给水管道冲洗消毒；③管道位置及高程；④浅埋暗挖管道、盾构管片拼装变形测量；⑤混凝土结构管道渗漏水调查;⑥管道及抽生泵站设备（或系统）调试、电气设备电试；⑦阴极保护系统测试；⑧桩基动测、静载试验

4
施工测量
①控制桩（副桩）、永久（临时)水准点测量复核；②施工放样复核；③竣工测量

5
施工技术管理
①施工组织设计（施工方案）、专题施工方案及批复；②焊接工艺评定及作业指导书；③图纸会审、施工技术交底;④设计变更、技术联系单；⑤质量事故(问题)处理;⑥材料、设备进场验收；计量仪器校核报告;⑦工程会议纪要；⑧施工日志

6
验收记录
①验收批、分项、分部（子分部)、单位（子单位)工程质量验收记录；②隐蔽验收记录

7
施工记录
①接口组对拼装、焊接、栓接、熔接；②地基基础、地层等加固处理;③桩基成桩；④支护结构施工；⑤沉井下沉；⑥混凝土浇筑;⑦管道设备安装；⑧顶进(掘进、钻进、夯进）；⑨沉管沉放及桥管吊装；⑩焊条红配、焊接热处理；防腐层补口补伤等

8
竣工记录

结论：
施工项目经理:
年 月 日
结论：
总监理工程师：
年 月 日

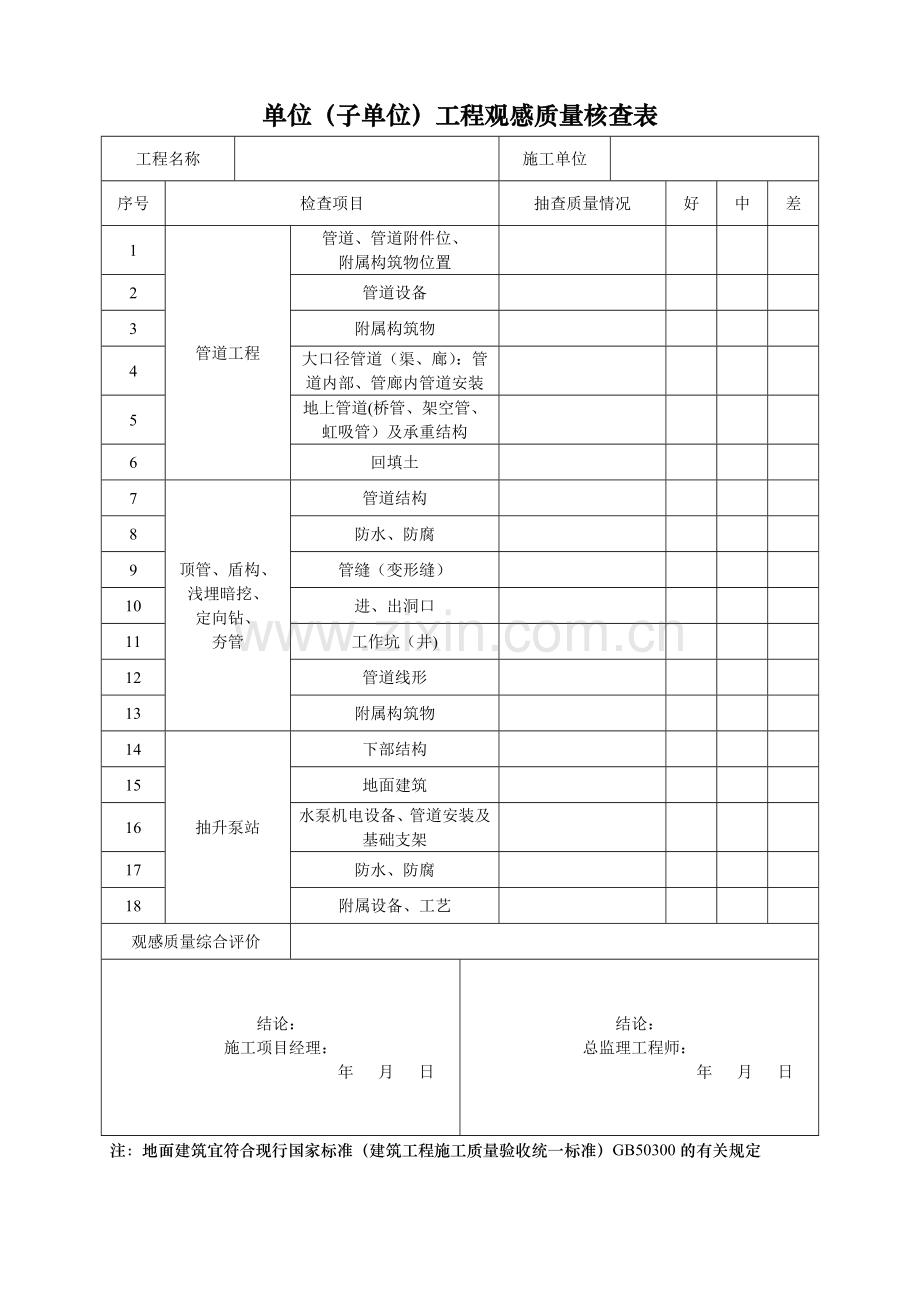

单位（子单位）工程观感质量核查表
工程名称

施工单位

序号
检查项目
抽查质量情况
好
中
差
1
管道工程
管道、管道附件位、
附属构筑物位置

2
管道设备

3
附属构筑物

4
大口径管道（渠、廊）：管道内部、管廊内管道安装

5
地上管道(桥管、架空管、虹吸管）及承重结构

6
回填土

7
顶管、盾构、
浅埋暗挖、
定向钻、
夯管
管道结构

8
防水、防腐

9
管缝（变形缝）

10
进、出洞口

11
工作坑（井)

12
管道线形

13
附属构筑物

14
抽升泵站
下部结构

15
地面建筑

16
水泵机电设备、管道安装及基础支架

17
防水、防腐

18
附属设备、工艺

观感质量综合评价

结论：
施工项目经理：
年 月 日
结论：
总监理工程师：
年 月 日
注：地面建筑宜符合现行国家标准（建筑工程施工质量验收统一标准）GB50300的有关规定
单位（子单位)工程结构安全和使用功能性检测记录表
工程名称

施工单位

序号
安全和功能检查项目
资料核查意见
功能抽查结构
1
压力管道水压试验（无压力管道严密性试验）记录

2
给水管道冲洗消毒记录及报告

3
阀门安装及运行功能调试报告及抽查检验

4
其他管道设备安装调试报告及功能检测

5
管道位置高程及管道变形测量及汇总表

6
阴极保护安装及系统测试报告及抽查检验

7
防腐绝缘检测汇总表及抽查检验

8
钢管焊接无损检测报告汇总表

9
混凝土试块抗压强度试验汇总表

10
混凝土试块抗渗、抗冻试验汇总表

11
地基基础加固检测报告

12
桥管桩基础动测或静载试验报告

13
混凝土结构管道渗漏水调查记录

14
抽升泵站的地面建筑

15
其他

结论
施工项目经理：
年 月 日
结论
施工项目经理：
年 月 日
注：抽生泵站的地面建筑宜符合现行国家标准《建筑工程施工质量验收统一标准》GB50300的有关规定
注水试验记录表
工程名称

试验日期
年 月 日
桩号及地段

管道内径（mm）
管材种类
接口种类
试验段长度（m)

工作压力（Mpa）
试验压力
(Mpa）
15min降压值（Mpa)
允许渗水量
[L/（min·km)］

渗
水
量
测
定
记
录
次数
达到试验压力的时间t1
恒压结束时间t2
恒压时间
T（min)
恒压时间内补入的水量W（L）
允许渗水量
[L/（min·km）]
1

2

3

4

5

折合平均实测渗水量［L/（min·km）]
外观

评语
允许渗水量［m3/（24h·km)］
施工单位: 试验负责人：
监理单位： 设计单位：
建设单位: 记录员：
管道闭水实验记录表
工程名称

试验日期
年 月 日
桩号及地段

管道内径（mm）
管材种类
接口种类
试验段长度（m）

试验段上游设计水头（m）
试验压力
(m）
允许渗水量[m3/(24h·km）］

渗
水
量
测
定
记
录
次数
观测起始
时间t1
观测结束时间t2
恒压时间
T（min）
恒压时间内补入的水量W（L）
实测渗水量
q[L/（min·km)]
1

2

3

折合平均实测渗水量［m3/(24h·km)］
外观记录

评语

施工单位： 试验负责人：
监理单位： 设计单位：
建设单位： 记录员：
管道闭气检验记录表
工程名称

施工单位

起止井号
号井段至________号井段_______共_______m
管 径
φ____mm____管
接口种类

试验日期

试验次数
第___次
共___次
环境温度
℃
标准闭气时间（s）

≥1600mm管道的内压修正
起始温度
T1（s）
终止温度
T2(s）
标准闭气时间时的管内压力值P(pa)
修正后管内气体压降值△P（pa)

检验结果

施工单位： 试验负责人:
监理单位： 设计单位：
建设单位: 记录员：
