ALC横板施工方案.doc

一、 工程概况：
本工程为钢结构仓库，外墙按设计要求采用150mm厚砂加气板外包框架。
二、 编制依据：
建设单位提供的本工程建筑和结构等设计图纸、标准图及变更。
《蒸压加气混凝土板》GB15762-2008
《蒸压加气混凝土建筑应用技术规程》 JGJ/T 17—2008
《蒸压轻质砂加气混凝土（AAC）砌块和板材建筑构造》 06CJ05
《蒸压轻质砂加气混凝土（AAC）砌块和板材结构构造》 06CG01
三、 板材安装做法：
（一） 150mm厚外墙砂加气板材安装：

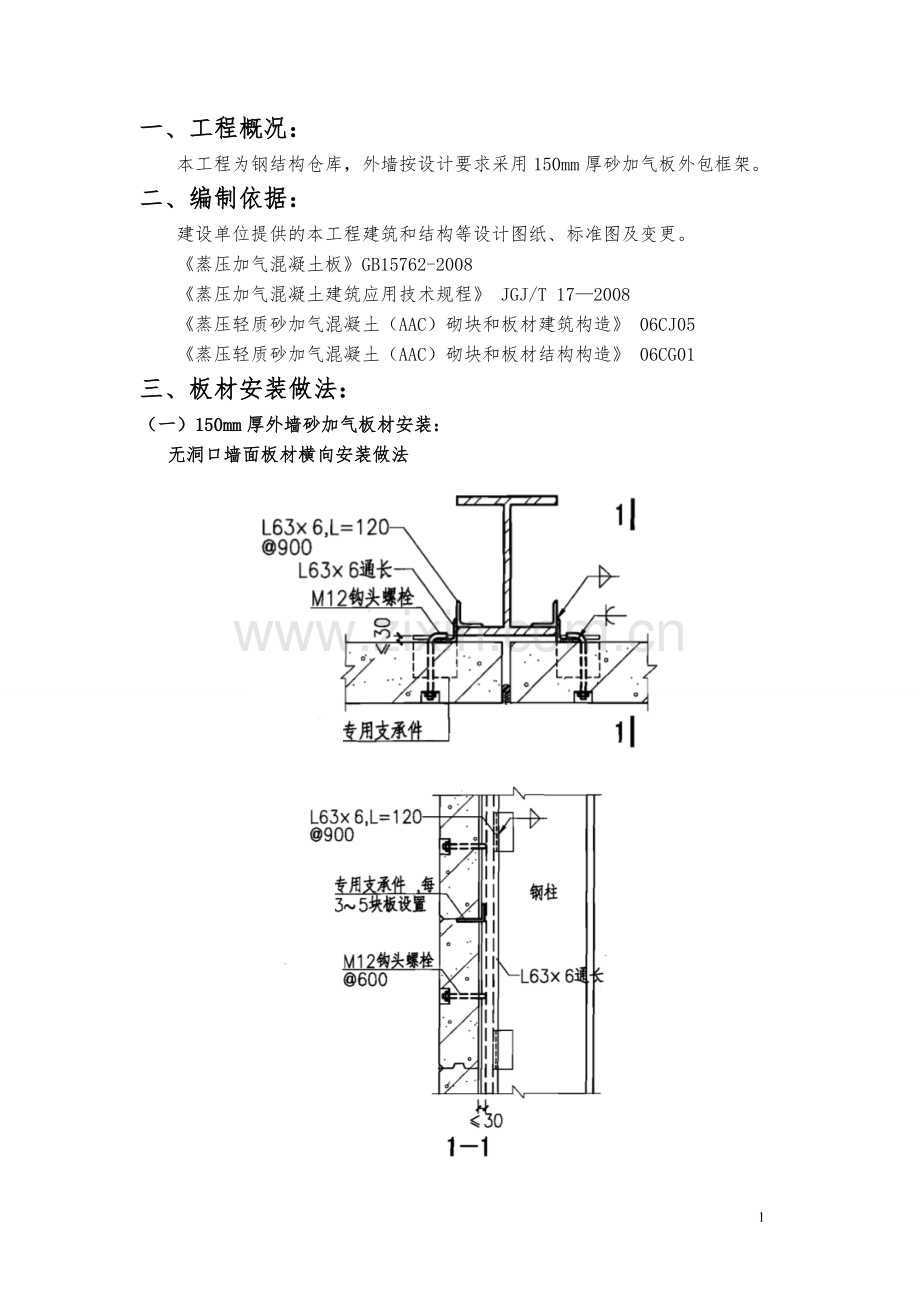

无洞口墙面板材横向安装做法

1. 在主体钢结构柱侧面设置L63×6mm角钢。
2. 板材两端居中钻安装孔放入钩头螺栓后吊装到位，将钩头与角钢勾住后初拧钩头螺栓螺母。
3. 校正板材垂直平整度合格后，拧紧钩头螺栓螺母，并将钩头与角钢焊接。

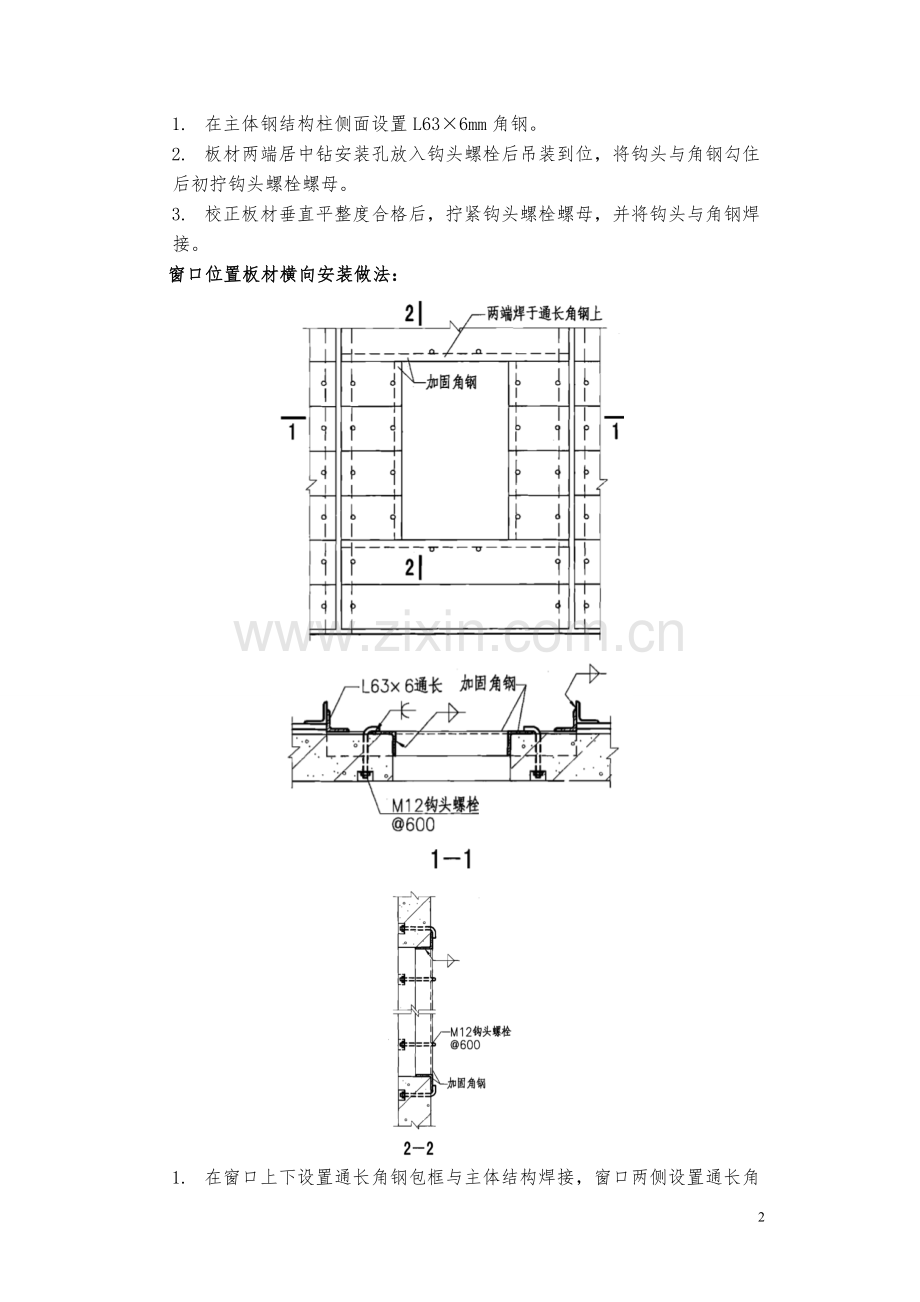

窗口位置板材横向安装做法：

1. 在窗口上下设置通长角钢包框与主体结构焊接，窗口两侧设置通长角钢包框，窗口四周的包框角钢与板材采用M12钩头螺栓固定。
门口位置板材横向安装做法：

1． 门口上端设置通长角钢包框与两侧主体结构焊接。
2． 门口两侧设置通长包框角钢。
3． 门口两侧通长包框角钢底部采用预埋钢板与混凝土地梁锚固。
四、 施工准备:
（一） 、材料准备
1． 蒸压砂加气板（B05级）槽口为T形,规格尺寸：
长度×宽度×厚度=L×600mm×150mm；L根据排板图结合现场实际测量决定。
所有蒸压砂加气板符合GB15762-2008中合格品的规定。
2． 专用砌筑砂浆：强度级别M5.0。
专用砌筑砂浆满足JGJ/T 17—2008中相应各项指标的规定。
3． 主要连接配件：
1) L63×6mm角钢经防腐处理
2) Ф10mm金属锚栓或化学锚栓植入长度80—100mm
3) Ф12mm勾头螺栓
4) L型钢托板
5) 矩形钢板
（二） 、施工工具
1. 机械设备：切割机、电焊机、冲击电锤、手电钻、吊车等。
2. 辅助设备：脚手架、钢梯、木梯、手推车等。
3. 手动工具：专用撬棍、吊带、绳子、镂槽工具、经纬仪、放线墨斗、靠尺、吊锤、米尺等。
（三） 、现场环境
1. 材料进场前，应进行现场实地考察确定运输道路通畅、材料码放、施工场地的平整。
2. 施工前，管理施工人员应协调确认施工所用水、电等情况。
3. 蒸压砂加气板码放应尽量靠近施工地点。
（四） 、作业条件
1. 钢结构主体经验收合格、按设计要求并结合现场实测情况，进行蒸压砂加气板安装二次结构排板设计。
2. 按设计图纸要求放好墙板、门窗口等位置线，经验线符合设计图纸要求、预检合格。
（五） 、施工部署：
1． 蒸压砂加气板安装分工作段进行施工，每一建筑立面为一个工作段。
2． 每个工作段配备一个施工小组。
3． 每个施工小组配置5～6名施工人员，配备电焊机1台，切割机1台，手电钻1把，冲击电锤1把，移动式脚手架或安装梯1套，专用吊具每小组配一套。
4． 板材起吊方法
1) 用吊车将板材通过专用吊装工具起吊，并将与地面接触的板端用草帘或棉垫垫角，保证板材在由水平变直立的起吊过程中不磕碰、弄脏板材端部。
2) 蒸压砂加气板应在完全直立起来后，垂直吊起0.1m，检查板材的吊具牢固度，在确保完全牢固的情况下，再进行水平方向及向上继续吊动。
五、 检验方法及验收标准
蒸压砂加气板进场应进行质量检查。检查标准按《蒸压加气混凝土板》GB15762-2008，每批附板材质量合格证。
1． 蒸压砂加气板检验方法：
1) 板材以1000块为一批，不足1000块时亦做一批计。
2) 每批随机抽取50块板，用钢尺及钢卷尺，按照国标规定进行检查。
3) 保护层：钢筋保护层厚度可用量具直接测量或用钢筋探测仪测量。
4) 具体检查标准及事项详见《蒸压加气混凝土板》GB15762-2008中规定。
2． 验收标准
序号
项 目
偏差允许 ㎜
检验工具
1
轴线位置
3
钢尺
2
墙面垂直度
3
2m靠尺及水平尺
3
板缝尺寸
3
钢尺
4
板缝垂直度
3
2m靠尺及水平尺
5
墙板拼缝水平差
3
6m拉线及塞尺
6
洞口偏差
8
吊线
六、 质量保证措施及成品保护
（一） 质量保证措施
认真贯彻“百年大计，质量第一”的方针，切实做到精心组织，文明施工，要贯彻“谁施工谁负责质量”的原则，为确保工程质量提出以下措施：
1. 熟悉设计图纸、排板图、节点图并做好逐级的技术交底工作。
2. 坚持专业检查与群众检查结合，贯彻班组自查互检制度。
3. 严格执行国家施工验收规范和操作规程。
4. 及时填写各项工程验收报表、施工日志等，收集技术档案原始资料。
5. 在吊装和安装过程中，应采取适当的运输和施工机具，避免板材损坏。
6. 安装板材时，为了确保板材上下两端与结构有可靠的连接质量，应严格按照排板图和节点图施工。
7. 夜间施工必须保证足够的照明度，配备齐碘钨灯和手电筒。
（二） 成品保护
1. 蒸压砂加气板进场后应单独设立放置区，并做好围挡工作。
2. 蒸压砂加气板安装完毕后，应注意保护，严禁撞击与磕碰；所有可能损坏墙板的危险器物不得靠近板材；所有须在墙板上开洞、开槽的工作需经设计、监理及总包方协商后方可施工，并采取有效保护措施，以免墙板损坏。
3. 施工队应根据现场情况制定成品保护的奖罚措施，并派专人监督实施。
七、 文明施工及安全措施
（一） 文明施工
1. 蒸压砂加气板切割时，现场要派专人进行洒水降尘，对切割下的废弃物要及时清扫干净。
2. 切实做好现场管理，道路要通畅，材料、构件堆放要整齐、平稳。
3. 活完料净脚下清，施工垃圾要及时清运。
4. 施工操作人员在施工现场不得大声喧哗，操作时不得出现刺耳的敲击、撞击声。
（二） 安全措施
1. 坚持贯彻执行国家颁布的《建筑安装安全技术操作规程》。
2. 现场易燃品、朝天钉和拆除的木模板应及时清理，集中堆放。木工棚及仓库内严禁吸烟。
3. 机械设备一定要有防护罩和接地接零、机械操作，应有专人负责，遇有临时停电或停工休息时，必须断电。
4. 参加施工的工人，要熟练本工种的安全操作规程，严禁酒后操作。
5. 电工、焊工、起重工等特种工种，必须有特种操作证书，方能独立操作。
6. 正确使用个人防护用品和安全防护措施，安全用具应定期检查，不符合要求的严禁使用。
7. 施工现场的脚手架、防护措施、安全标志和警示牌，不得擅自拆动，需要拆动的，要经工地施工负责人同意。
8. 高空作业衣着要灵便，工具和材料要堆放平稳。
9. 梯子不得缺档、不得垫高使用，使用时上端要扎牢，下端应采取防滑措施。
10. 注意安全使用电气、明火等，谨防火灾。
11. 吊车吊钩必须有保险装置。
12. 应经常检查吊具的各种部件是否完好，磨损情况、螺栓等是否固定可靠。吊装前应对专用吊具进行试吊，试吊合格后才能进行吊装作业，专用吊具不得带病作业，不准超负荷吊装，不准在吊装中维修，应遵守操作说明进行吊装.
13. 需对吊物周边范围采取严密而妥善的防护措施。
14. 吊物起吊悬空后应注意以下几点：
1) 出现不安全异常情况时，操作人员应指挥危险部位人员撤离，而后使物体轻轻下落，排除险情后再起吊。
2) 吊装过程中突然发生机械故障，应指挥吊车将重物慢慢的落在地面适当的位置，不准长时间悬在空中。
3) 严格按照吊车吊装操作程序进行使用，不得野蛮施工。
