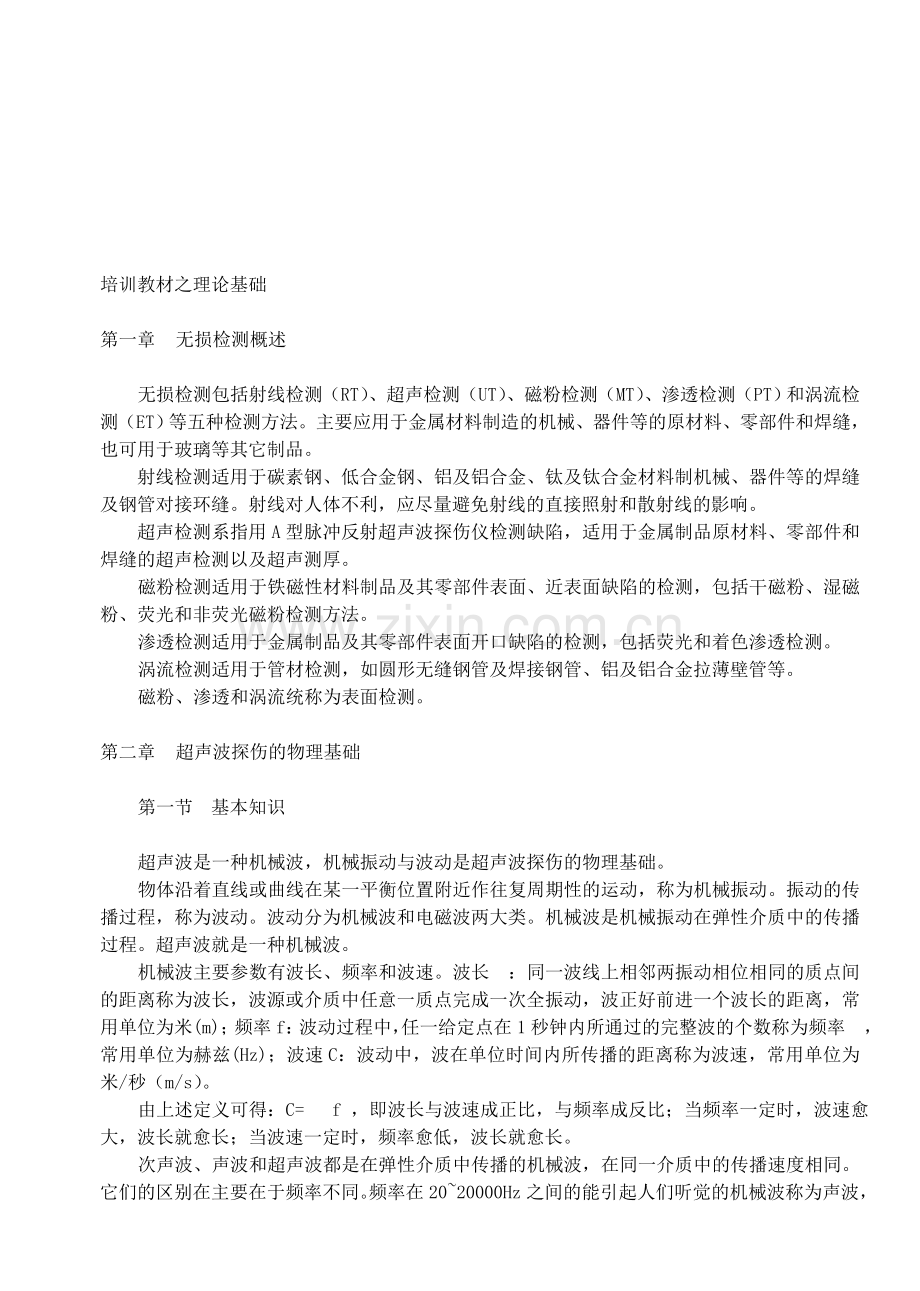

培训教材之理论基础

第一章 无损检测概述

无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。
射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。射线对人体不利，应尽量避免射线的直接照射和散射线的影响。
超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。
磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。
渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。
涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。
磁粉、渗透和涡流统称为表面检测。

第二章 超声波探伤的物理基础

第一节 基本知识

超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。
物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。振动的传播过程，称为波动。波动分为机械波和电磁波两大类。机械波是机械振动在弹性介质中的传播过程。超声波就是一种机械波。
机械波主要参数有波长、频率和波速。波长l：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率 ，常用单位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。
由上述定义可得：C=l f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。
次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。它们的区别在主要在于频率不同。频率在20~20000Hz之间的能引起人们听觉的机械波称为声波，频率低于20Hz的机械波称为次声波，频率高于20000Hz的机械波称为超声波。次声波、超声波不可闻。

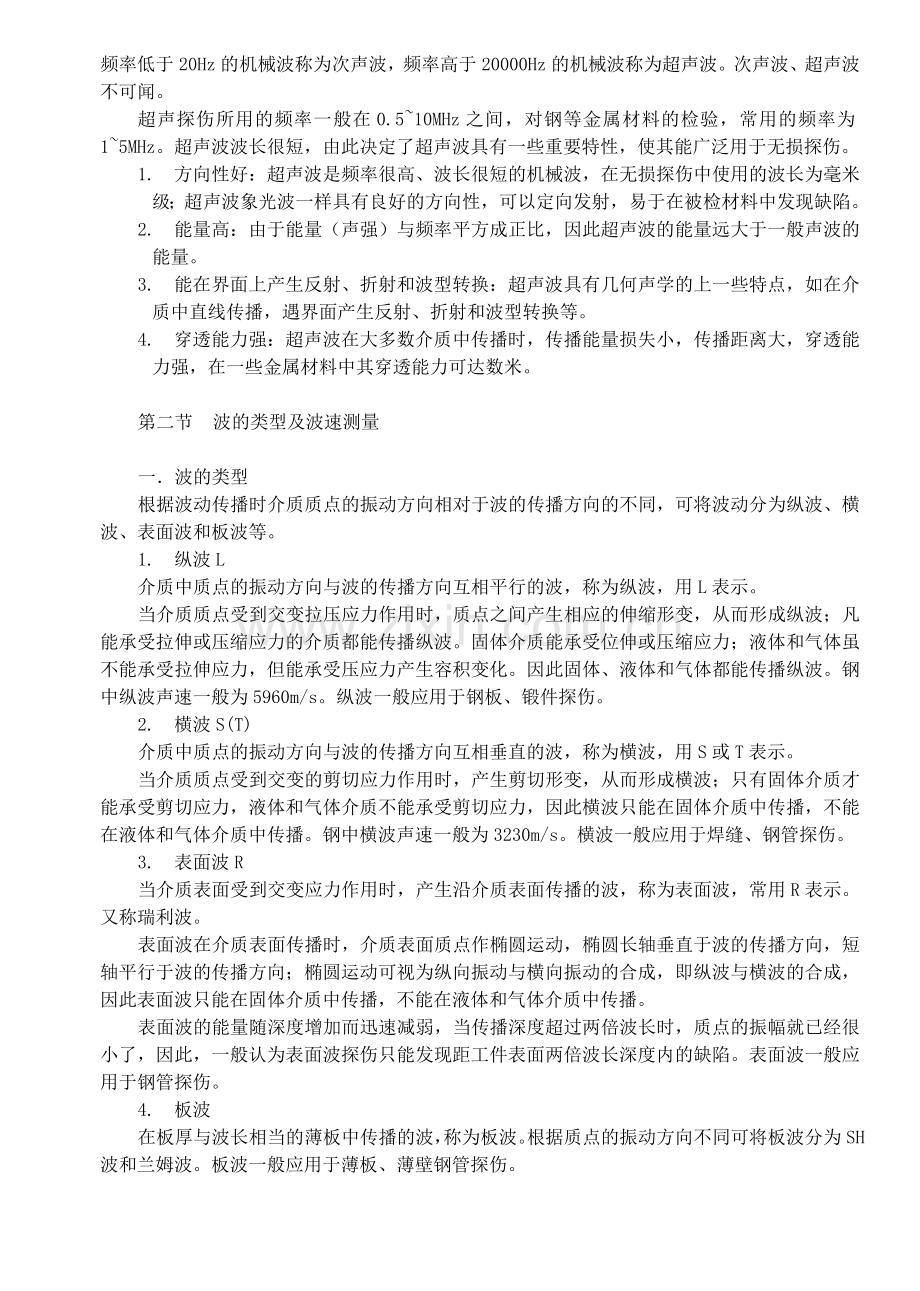

超声探伤所用的频率一般在0.5~10MHz之间，对钢等金属材料的检验，常用的频率为1~5MHz。超声波波长很短，由此决定了超声波具有一些重要特性，使其能广泛用于无损探伤。
1. 方向性好：超声波是频率很高、波长很短的机械波，在无损探伤中使用的波长为毫米级；超声波象光波一样具有良好的方向性，可以定向发射，易于在被检材料中发现缺陷。
2. 能量高：由于能量（声强）与频率平方成正比，因此超声波的能量远大于一般声波的能量。
3. 能在界面上产生反射、折射和波型转换：超声波具有几何声学的上一些特点，如在介质中直线传播，遇界面产生反射、折射和波型转换等。
4. 穿透能力强：超声波在大多数介质中传播时，传播能量损失小，传播距离大，穿透能力强，在一些金属材料中其穿透能力可达数米。

第二节 波的类型及波速测量

一．波的类型
根据波动传播时介质质点的振动方向相对于波的传播方向的不同，可将波动分为纵波、横波、表面波和板波等。
1. 纵波L
介质中质点的振动方向与波的传播方向互相平行的波，称为纵波，用L表示。
当介质质点受到交变拉压应力作用时，质点之间产生相应的伸缩形变，从而形成纵波；凡能承受拉伸或压缩应力的介质都能传播纵波。固体介质能承受位伸或压缩应力；液体和气体虽不能承受拉伸应力，但能承受压应力产生容积变化。因此固体、液体和气体都能传播纵波。钢中纵波声速一般为5960m/s。纵波一般应用于钢板、锻件探伤。
2. 横波S(T)
介质中质点的振动方向与波的传播方向互相垂直的波，称为横波，用S或T表示。
当介质质点受到交变的剪切应力作用时，产生剪切形变，从而形成横波；只有固体介质才能承受剪切应力，液体和气体介质不能承受剪切应力，因此横波只能在固体介质中传播，不能在液体和气体介质中传播。钢中横波声速一般为3230m/s。横波一般应用于焊缝、钢管探伤。
3. 表面波R
当介质表面受到交变应力作用时，产生沿介质表面传播的波，称为表面波，常用R表示。又称瑞利波。
表面波在介质表面传播时，介质表面质点作椭圆运动，椭圆长轴垂直于波的传播方向，短轴平行于波的传播方向；椭圆运动可视为纵向振动与横向振动的合成，即纵波与横波的合成，因此表面波只能在固体介质中传播，不能在液体和气体介质中传播。
表面波的能量随深度增加而迅速减弱，当传播深度超过两倍波长时，质点的振幅就已经很小了，因此，一般认为表面波探伤只能发现距工件表面两倍波长深度内的缺陷。表面波一般应用于钢管探伤。
4. 板波
在板厚与波长相当的薄板中传播的波，称为板波。根据质点的振动方向不同可将板波分为SH波和兰姆波。板波一般应用于薄板、薄壁钢管探伤。

二．超声波声速测量
对探伤人员来说，用探伤仪测量声速是最简便的，用这种方法测声速，可用单探头反射法或双探头穿透法；可用于测纵波声速和横波声速。
1. 反射法测纵波声速
声速按下式计算：
声速 C=2d/(T1-t)； t = 2T1 – T2
式中 d ------ 工件厚度；
t ------ 由探头晶片至工件表面传输时间；
T1 ------ 由探头晶片至工件底一次波传输时间；
T2 ------ 由探头晶片至工件底二次波传输时间；

2. 穿透法测纵波声速
声速按下式计算：
声速 C=d/(T1-t)； t = 2T1 – T2
式中 d ------ 工件厚度；
t ------ 由探头晶片至工件表面传输时间；
T1 ------ 由探头晶片至工件底一次波传输时间；
T2 ------ 由探头晶片至工件底二次波传输时间；

3. 反射法测横波声速
用半圆弧测横波声速，按下式计算：
声速 C=2d/(T1-t)； t = 2T1 – T2
式中 d ------ 半圆半径长度；
t ------ 由探头晶片至半圆弧探测面传输时间；
T1 ------ 由探头晶片至圆弧面一次波传输时间；
T2 ------ 由探头晶片至圆弧面二次波传输时间；

第三节 波的若干概念
一． 波的迭加与干涉
1. 波的迭加原理
当几列波在同一介质中传播时，如果在空间某处相遇，则相遇处质点的振动是各列波引起振动的合成，在任意时刻该质点的位移是各列波引起的位移的矢量和。几列波相遇后仍保持自己原有的频率、波长、振动方向等特性并按原来的传播方向继续前进，好象在各自的途中没有遇到其他波一样，这就是波的迭加原理，又称波的独立性原理。
波的迭加现象可以从许多事实观察到，如两石子落水，可以看到两个石子入水处为中心的圆形水波的迭加情况和相遇后的传播情况。又如乐队合奏或几个人谈话，人们可以分辨出各种乐器或各人的声音，这些都可以说明波传播的独立性。
2. 波的干涉
两列频率相同，振动方向相同，位相相同或位相差恒定的波相遇时，介质中某些地方的振动互相加强，而另一些地方的振动互相减弱或完全抵消的现象叫做波的干涉现象。
波的迭加原理是波的干涉现象的基础，波的干涉是波动的重要特征。在超声波探伤中，由于波的干涉，使超声波源附近出现声压极大极小值。

二． 惠更斯原理和波的衍射
1.惠更斯原理
如前所述，波动是振动状态的传播，如果介质是连续的，那么介质中任何质点的振动都将引起邻近质点的振动，邻近质点的振动又会引起较远质点的振动，因此波动中任何质点都可以看作是新的波源。据此惠更斯提出了著名的惠更斯原理：介质中波动传播到的各点都可以看作是发射子波的波源，在其后任意时刻这些子波的包迹就决定新的波阵面。
2.波的衍射（绕射）
波在传播过程中遇到与波长相当的障碍物时，能绕过障碍物边缘改变方向继续前进的现象，称为波的衍射或波的绕射。
如右图，超声波（波长为l）在介质中传播时，遇到缺陷AB（其尺寸为D），据惠更斯原理，缺陷边缘可以看作是发射子波的波源，使波的传播改变，从而使缺陷背后的声影缩小，反射波降低。

当D<<l时，波的绕射强，反射弱，缺陷回波很低，容易漏检；当D>>l时，反射强，绕射弱，声波几乎全反射。
波的绕射对探伤即有利又不利。由于波的绕射，使超声波产生晶料绕射顺利地在介质中传播，这对探伤有利；但同时由于波的绕射，使一些小缺陷回波显著下降，以致造成漏检，这对探伤不利。一般超声波探伤灵敏度约为l/2。

三． 超声场的特征值
充满超声波的空间或超声振动所波及的部分介质，叫超声场；超声场具有一定的空间大小和形状，只有当缺陷位于超声场内时，才有可能被发现。描述超声场的特征植（即物理量）主要有声压、声强和声阻抗。
1.声压P
超声场中某一点在某一时刻所具有的压强P1与没有超声波存在时的静态压强P0之差，称为该点的声压，用P表示（P = P1 - P0）。
声压幅值 p = rcu = rc(2pfA)
其中 r----介质的密度;
c----波速;
u----质点的振动速度；
A----声压最大幅值；
f----频率。
超声场中某一点的声压的幅值与介质的密度、波速和频率成正比。在超声波探伤仪上，屏幕上显示的波高与声压成正比。
2.声阻抗Z
超声场中任一点的声压p与该处质点振动速度u之比称为声阻抗，常用Z表示。
Z = p / u = rcu / u = rc
由上式可知，声阻抗的大小等于介质的密度与波速的乘积。由u = P/Z可知，在同一声压下，Z增加，质点的振动速度下降。因此声阻抗Z可理解为介质对质点振动的阻碍作用。超声波在两种介质组成的界面上的反射和透射情况与两种介质的声阻抗密切相关。
3.声强I
单位时间内垂直通过单位面积的声能称为声强，常用I表示。
I = Z u2/2 = P2/(2Z)
当超声波传播到介质中某处时，该处原来静止不动的质点开始振动，因而具有动能；同时该处介质产生弹性变形，因而也具有弹性位能；声能为两者之和。
声波的声强与频率平方成正比，而超声波的频率远大于可闻声波。因此超声波的声强也远大于可闻声波的声强。这是超声波能用于探伤的重要原因。
在同一介质中，超声波的声强与声压的平方成正比。

四． 分贝的概念与应用
1. 概念
由于在生产和科学实验中，所遇到的声强数量级往往相差悬殊，如引起听觉的声强范围为10- 16 ~ 10– 4 瓦/厘米2，最大值与最小值相差12个数量级。显然采用绝对量来度量是不方便的，但如果对其比值（相对量）取对数来比较计算则可大简化运算。分贝就是两个同量纲的量之比取对数后的单位。
通常规定引起听觉的最弱声强为I1 = 10 –16 瓦/厘米2 作为声强的标准，另一声强I2与标准声强I1 之比的常用对数称为声强级，单位是贝尔(BeL)。实际应用时贝尔太大，故常取1/10贝尔即分贝（dB）来作单位。（如取自然对数，则单位为奈培NP）
D = lg (I2/I1) (Bel)
=10 lg (I2/I1) = 20 lg (P2/P1) (dB)
在超声波探伤中，当超声波探伤仪的垂直线性较好时，仪器屏幕上的波高与声压成正比。这时有
D = 20 lg (P2/P1) = 20 lg(H2/H1) (dB)
这时声压基准P1或波高基准H1可以任意选取。
2. 应用
分贝用于表示两个相差很大的量之比显得很方便，在声学和电学中都得到广泛的应用，特别是在超声波探伤中应用更为广泛。例如屏上两波高的比较就常常用dB表示。
例如，屏上一波高为80％，另一波高为20％，则前者比后者高
D = 20 lg(H2/H1) = 20 lg(80/20) = 12 （dB）
用分贝值表示回波幅度的相互关系，不仅可以简化运算，而且在确定基准波高以后，可直接用仪器的增益值（数字机）或衰减值（模拟机）来表示缺陷波相对波高。

第四节 波的反射、透射及衰减
超声波从一种介质传播到另一种介质时，在两种介质的分界面上，一部分能量反射回原介质内，称为反射波；另一部分能量透过界面在另一种介质内传播，称为透射波。在界面上声能（声压、声强）的分配和传播方向的变化都将遵循一定的规律。

一． 单一界面的反射和透射
声能的变化与两种介质的声阻抗密切相关，设波从介质1（声阻抗Z1）入射到介质2（声阻抗Z2），有以下几种情况：
1. Z2 > Z1
声压反射率小于透射率。如水/钢界面。
2. Z1> Z2
声压反射率大于透射率。如钢/水界面。
声强反射率及透射率只与Z1 、Z2的数值有关，与从哪种介质入射无关。
3. Z1>> Z2
声压（声强）几乎全反射，透射率趋于0。如钢/空气界面。
4. Z1» Z2
此时几乎全透射，无反射。因此在焊缝探伤中，若母材与填充金属结合面没有任何缺陷，是不会产生界面回波的。

二． 薄层界面的反射和透射
此情况主要对探头保护膜设计具有指导意义。
当超声波依次从三种介质Z1、 Z2 、Z3(如晶片—保护膜—工件)中穿过，则当薄层厚度等于半波长的整数倍时，通过薄层的声强透射与薄层的性质无关，即好象不存在薄层一样；当薄层厚度等于四分之一波长的奇数倍且薄层声阻抗为其两侧介质声阻抗几何平均值 （Z2 = （Z2 Z3）1/2 ）时，超声波全透射

三． 波型转换和反射、折射定律
当超声波倾斜入射到界面时，除产生同种类型的反射和折射波外，还会产生不同类型的反射和折射波，这种现象称为波型转换。
1. 纵波斜入射

2. 横波入射

四． 超声波的衰减
超声波在介质中传播时，随着距离增加，超声波能量逐渐减弱的现象叫做超声波衰减。引起超声波衰减的主要原因是波束扩散、晶粒散射和介质吸收
1. 扩散衰减
超声波在传播过程中，由于波束的扩散，使超声波的能量随距离增加面逐渐减弱的现象叫做扩散衰减。超声波的扩散衰减仅取决于波阵面的形状，与介质的性质无关。
2. 散射衰减
超声波在介质中传播时，遇到声阻抗不同的界面产生散乱反射引起衰减的现象，称为散射衰减。散射衰减与材质的晶粒密切相关，当材质晶粒粗大时，散射衰减严重，被散射的超声波沿着复杂的路径传播到探头，在屏上引起林状回波（又叫草波），使信噪比下降，严重时噪声会湮没缺陷波。
3. 吸收衰减
超声波在介质中传播时，由于介质中质点间内磨擦（即粘滞性）和热传导引起超声波的衰减，称为吸收衰减或粘滞衰减
通常所说的介质衰减是指吸收衰减与散射衰减，不包括扩散衰减。

第五节 超声波发射声场和规则反射体的回波声压
超声波探头（波源）发射的超声场，具有特殊的结构，只有当缺陷位于超声场内时，才有可能被发现
一． 圆盘波源辐射的纵波声场
在不考虑介质衰减的条件下，当离波源较远处轴线上的声压与距离成反比，与波源面积成正比。
1.近场区
波源附件由于波的干涉而出现一系列声压极大极小值的区域，称为超声场的近场区。近场区声压分布不均，是由于波源各点至轴线上某点的距离不同，存在波程差，互相迭加时存在位相差而互相干涉，使某些地方声压互相加强，另一些地方互相减弱，于是就出现声压极大极小值的点。
波源轴线上最后一个声压极大值至波源的距离称为近场区长度，用N表示。
N = （Ds2 - l2）/(4l) » Ds2/(4l)
2.远场区
波源轴线上至波源的距离x >N的区域称为远场区。远场区轴线上的声压随距离增加单调减少。当 x >3N时，声压与距离成反比，近似球面波的规律。因为距离x足够大时，波源各点至轴线上某一点的波程差很小，引起的相位差也很小，这样干涉现象可以略去不计，所以远场区不会出现声压极大极小值。
3.近场区在两种介质中分布
实际探伤时，有时近场区分布在两种不同的介质中，如水浸探伤，超声波先进入水，然后再进入钢中，当水层厚度较小时，近场区就会分布在水、钢两种介质中。设水层厚度为L，则钢中剩余近场区长度N为
N = Ds2/(4l) – Lc1/c2
式中 c1----介质1水中波速；
c2----介质2钢中波速；
l ----介质2钢中波长。
在近场区内，实际声场与理想声场存在明显区别，实际声场轴线上声压虽也存在极大极小值，但波动幅度小，极值点的数量也明显减少。

二． 横波声场
目前常用的横波探头，是使纵波斜入射到界面上，通过波形转换来实现横波探伤的，当入射角在第一、第二临界角之间时，纵波全反射，第二介质中只有折射横波。
横波声场同纵波声场一样由于波的干涉存在近场区和远场区，当x≥3N时，波束轴线上的声压与波源面积成正比，与至假想波源的距离成反比，类似纵波声场。当横波探头晶片尺寸一定时，K值增大，近场区长度将减小。

三． 规则反射体的回波声压
在实际探伤中一般采用反射法，即根据缺陷反射回波声压的高低来评价缺陷的大小。然而工件中的缺陷形状性质各不相同，目前的探伤技术还难以确定缺陷的真实大小和形状，回波声压相同的缺陷的实际大小可能相差很大，为此特引用当量法；当量法是指在同样的探测条件下，当自然缺陷回波与某人工规则反射体回波等高时，则该人工规则反射体的尺寸就是此自然缺陷的当量尺寸。自然缺陷的实际尺寸往往大于当量尺寸。
超声波探伤中常用的规则反射体有平底孔、长横孔、短横孔、球孔和大平底面等。
回波声压公式（考虑介质衰减因素）：

四． AVG曲线
AVG曲线是描述规则反射体的距离、回波高及当量大小之间关系的曲线；A、V、G是德文距离、增益和大小的字头缩写，英文缩写为DGS。AVG曲线可用于对缺陷定量和灵敏度调整。
以横坐标表示实际声程，纵坐标表示规则反射体相对波高，用来描述距离、波幅、当量大小之间的关系曲线，称为实用AVG曲线。实用AVG曲线可由以下公式得到：
不同距离的大平底回波dB差
Δ=20lgPB1/PB2=20lgX2/X1
不同距离的不同大小平底孔回波dB差
Δ=20lgPf1/Pf2=40lgDf1X2/Df2X1
同距离的大平底与平底孔回波dB差
Δ=20lgPB/Pf=20lg2λX/πDfDf
用以上公式计算绘制实用AVG曲线时，要统一灵敏度基准。

第六节 仪器、探头和试块
超声波探伤仪、探头和试块是超声波探伤的重要设备，了解这些设备的原理、构造和作用及其主要性能的测试方法是正确选用探伤设备进行有效探伤的保证。

一． 超声波探伤仪
1.作用
超声波探伤仪的作用是产生电振荡并加于换能器（探头）上，激励探头发射超声波，同时将探头送回的电信号进行放大，通过一定方式显示出来，从而得到被探工件内部有无缺陷及缺陷位置和大小等信息。
2.分类
按缺陷显示方式分类，超声波探伤仪分为三种。
A型：A型显示是一种波形显示，探伤仪的屏幕的横坐标代表声波的传播距离，纵坐标代表反射波的幅度。由反射波的位置可以确定缺陷位置，由反射波的幅度可以估算缺陷大小。
B型：B型显示是一种图象显示，屏幕的横坐标代表探头的扫查轨迹，纵坐标代表声波的传播距离，因而可直观地显示出被探工件任一纵截面上缺陷的分布及缺陷的深度。
C型：C型显示也是一种图象显示，屏幕的横坐标和纵坐标都代表探头在工件表面的位置，探头接收信号幅度以光点辉度表示，因而当探头在工件表面移动时，屏上显示出被探工件内部缺陷的平面图象，但不能显示缺陷的深度。
目前，探伤中广泛使用的超声波探伤仪都是A型显示脉冲反射式探伤仪。

3.A型脉冲反射式模拟超声波探伤仪的一般原理

二． 探头
超声波的发射和接收是通过探头来实现的。下面介绍探头的工作原理、主要性能及其及结构。
1. 压电效应
某些晶体材料在交变拉压应作用下，产生交变电场的效应称为正压电效应。反之当晶体材料在交变电场作用下，产生伸缩变形的效应称为逆压电效应。正、逆压电效应统称为压电效应。
超声波探头中的压电晶片具有压电效应，当高频电脉冲激励压电晶片时，发生逆压电效应，将电能转换为声能(机械能)，探头发射超声波。当探头接收超声波时，发生正压电效应，将声能转换为电能。不难看出超声波探头在工作时实现了电能和声能的相互转换，因此常把探头叫做换能器。
2. 探头的种类和结构
直探头用于发射和接收纵波，主要用于探测与探测面平行的缺陷，如板材、锻件探伤等。
斜探头可分为纵波斜探头、横波斜探头和表面波斜探头，常用的是横波斜探头。横波斜探头主要用于探测与探测面垂直或成一定角度的缺陷，如焊缝、汽轮机叶轮等。
当斜探头的入射角大于或等于第二临界角时，在工件中产生表面波，表面波探头用于探测表面或近表面缺陷。
双晶探头有两块压电晶片，一块用于发射超声波，另一块用于接收超声波。根据入射角不同，分为双晶纵波探头和双晶横波探头。
双晶探头具有以下优点：
（1） 灵敏度高
（2） 杂波少盲区小
（3） 工件中近场区长度小
（4） 探测范围可调
双晶探头主要用于探伤近表面缺陷。
聚焦探头种类较多。
3. 探头型号
探头型号的组成项目及排列顺序如下：
基本频率-晶片材料-晶片尺寸-探头种类-特征

三． 试块
按一定用途设计制作的具有简单几何形状人工反射体的试样，通常称为试块。试块和仪器、探头一样，是超声波探伤中的重要工具。
1． 试块的作用
（1） 确定探伤灵敏度
超声波探伤灵敏度太高或太低都不好，太高杂波多，判伤困难，太低会引起漏检。因此在超声波探伤前，常用试块上某一特定的人工反射体来调整探伤灵敏度。
（2） 测试探头的性能
超声波探伤仪和探头的一些重要性能，如放大线性、水平线性、动态范围、灵敏度余量、分辨力、盲区、探头的入射点、K值等都是利用试块来测试的。
（3） 调整扫描速度
利用试块可以调整仪器屏幕上水平刻度值与实际声程之间的比例关系，即扫描速度，以便对缺陷进行定位。
（4） 评判缺陷的大小
利用某些试块绘出的距离-波幅-当量曲线（即实用AVG）来对缺陷定量是目前常用的定量方法之一。特别是3N以内的缺陷，采用试块比较法仍然是最有效的定量方法。此外还可利用试块来测量材料的声速、衰减性能等。
2.试块的分类
（1） 按试块来历分为：标准试块和参考试块。
（2） 按试块上人工反射体分：平底孔试块、横孔试块和槽形试块
3.试块的要求和维护

4. 常用试块简介（仪器使用时重点讲解）
IIW(CSK-IA)
CS-1
CSK-IIIA

第七节 仪器和探头的性能及其测试
仪器和探头的性能包括仪器的性能、探头的性能以及仪器与探头的综合性能。仪器的性能仅与仪器有关，如仪器的垂直线性、水平线性和动态范围等。探头的性能仅与探头有关，如探头入射点、K值、双峰、主声束偏离等。仪器与探头的综合性能不仅与仪器有关，而且与探头有关，如分辨力、盲区、灵敏度余量等。
一． 仪器的性能及其测试
1. 垂直线性
仪器的垂直线性是指仪器屏幕上的波高与探头接收的信号之间成正比的程度。垂直线性的好坏影响缺陷定量精度。
2. 水平线性
仪器水平线性是指仪器屏幕上时基线显示的水平刻度值与实际声程之间成正比的程度，或者说是屏幕上多次底波等距离的程度。仪器水平线性的好坏直接影响测距精度，进而影响缺陷定位。
3. 动态范围
动态范围是指仪器屏幕容纳信号大小的能力。

二． 探头的性能及其测试
1. 斜探头入射点
斜探头的入射点是指其主声束轴线与探测面的交点。入射点至探头前沿的距离称为探头的前沿长度。测定探头的入射点和前沿长度是为了便于对缺陷定位和测定探头的K值。
注意试块上R应大于钢中近场区长度N，因为近场区同轴线上的声压不一定最高，测试误差大。
2. 斜探头K值和折射角
斜探头K值是指被探工件中横波折射角的正切值。
注意测定斜探头的K值或折射角也应在近场区以外进行。
3. 探头主声束偏离和双峰
探头实际主声束与其理论几何中心轴线的偏离程度称为主声束的偏离。
平行移动探头，同一反射体产生两个波峰的现象称为双峰。
探头主声束偏离和双峰，将会影响对缺陷的定位和判别。
4. 探头声束特性
探头声束特性是指探头发射声束的扩散情况，常用轴线上声压下降6dB时探头移动距离（即某处的声束宽度）来表示。

三． 仪器和探头的综合性能及其测试
1. 灵敏度
超声波探伤中灵敏度一般是指整个探伤系统（仪器和探头）发现最小缺陷的能力。发现缺陷愈小，灵敏度就愈高。
仪器的探头的灵敏度常用灵敏度余量来衡量。灵敏度余量是指仪器最大输出时（增益、发射强度最大，衰减和抑制为0），使规定反射体回波达基准高所需衰减的衰减总量。灵敏度余量大，说明仪器与探头的灵敏度高。灵敏度余量与仪器和探头的综合性能有关，因此又叫仪器与探头的综合灵敏度。
2. 盲区与始脉冲宽度
盲区是指从探测面到能够发现缺陷的最小距离。盲区内的缺陷一概不能发现。
始脉冲宽度是指在一定的灵敏度下，屏幕上高度超过垂直幅度20％时的始脉冲延续长度。始脉冲宽度与灵敏度有关，灵敏度高，始脉冲宽度大。
3. 分辨力
仪器与探头的分辨力是指在屏幕上区分相邻两缺陷的能力。能区分的相邻两缺陷的距离愈小，分辨力就愈高。
4. 信噪比
信噪比是指屏幕上有用的最小缺陷信号幅度与无用的噪声杂波幅度之比。信噪比高，杂波少，对探伤有利。信噪比太低，容易引起漏检或误判，严重时甚至无法进行探伤。

第三章 常用探伤方法和技术

第一节 探伤方法概述
一． 按原理分类
超声波探伤方法按原理分类，可分为脉冲反射法、穿透法和共振法。
1. 脉冲反射法
超声波探头发射脉冲波到被检试件内，根据反射波的情况来检测试件缺陷的方法，称为脉冲反射法。脉冲反射法包括缺陷回波法、底波高度法和多次底波法。
2. 穿透法
穿透法是依据脉冲波或连续波穿透试件之后的能量变化来判断缺陷情况的一种方法。穿透法常采用两个探头，一收一发，分别放置在试件的两侧进行探测。
3. 共振法
若声波（频率可调的连续波）在被检工件内传播，当试件的厚度为超声波的半波长的整数倍时，将引起共振，仪器显示出共振频率。当试件内存在缺陷或工件厚度发生变化时，将改变试件的共振频率，依据试件的共振频率特性，来判断缺陷情况和工件厚度变化情况的方法称为共振法。共振法常用于试件测厚。

二． 按波形分类
根据探伤采用的波形，可分为纵波法、横波法、表面波法、板波法、爬波法等。
1. 纵波法
使用直探头发射纵波进行探伤的方法，称为纵波法。此时波束垂直入射至试件探测面，以不变的波型和方向透入试件，所以又称为垂直入射法，简称垂直法。
垂直法分为单晶探头反射法、双晶探头反射法和穿透法。常用单晶探头反射法。
垂直法主要用于铸造、锻压、轧材及其制品的探伤，该法对与探测面平行的缺陷检出效果最佳。由于盲区和分辨力的限制，其中反射法只能发现试件内部离探测面一定距离以外的缺陷。
在同一介质中传播时，纵波速度大于其它波型的速度，穿透能力强，晶界反射或散射的敏感性较差，所以可探测工件的厚度是所有波型中最大的，而且可用于粗晶材料的探伤。
2. 横波法
将纵波通过楔块、水等介质倾斜入射至试件探测面，利用波型转换得到横波进行探伤的方法，称为横波法。由于透入试件的横波束与探测面成锐角，所以又称斜射法。
此方法主要用于管材、焊缝的探伤；其它试件探伤时，则作为一种有效的辅助手段，用以发现垂直法不易发现的缺陷。
3. 表面波法
使用表面波进行探伤的方法，称为表面波法。这种方法主要用于表面光滑的试件。表面波波长很短，衰减很大。同时，它仅沿表面传播，对于表面上的复层、油污、不光洁等，反应敏感，并被大量地衰减。利用此特点可通过手沾油在声束传播方向上进行触摸并观察缺陷回波高度的变化，对缺陷定位。
4. 板波法
使用板波进行探伤的方法，称为板波法。主要用于薄板、薄壁管等形状简单的试件探伤。探伤时板波充塞于整个试件，可以发现内部和表面的缺陷。
5. 爬波法

三． 按探头数目分类
1. 单探头法
使用一个探头兼作发射和接收超声波的探伤方法称为单探头法，单探头法最常用。
2. 双探头法
使用两个探头（一个发射，一个接收）进行探伤的方法称为双探头法，主要用于发现单探头难以检出的缺陷
3. 多探头法
使用两个以上的探头成对地组合在一起进行探伤的方法，称为多探头法。

四． 按探头接触方式分类
1. 直接接触法
探头与试件探测面之间，涂有很薄的耦合剂层，因此可以看作为两者直接接触，此法称为直接接触法。
此法操作方便，探伤图形较简单，判断容易，检出缺陷灵敏度高，是实际探伤中用得最多的方法。但对被测试件探测面的粗糙度要求较高。
2. 液浸法
将探头和工件浸于液体中以液体作耦合剂进行探伤的方法，称为液浸法。耦合剂可以是油，也可以是水。
液浸法适用于表面粗糙的试件，探头也不易磨损，耦合稳定，探测结果重复性好，便于实现自动化探伤。
液浸法分为全浸没式和局部浸没式。

第二节 仪器、探头的选择及耦合与补偿
一． 探伤仪的选择
二． 探头的选择
超声波探伤中，超声波的发射和接收都是通过探头来实现的。探头的种类很多，结构型式也不一样。探伤前应根据被检对象的形状、衰减和技术要求来选择探头，探头的选择包括探头型式、频率、晶片尺寸和斜探头K值的选择等。
1. 探头型式的选择
常用的探头型式有纵波直探头、横波斜探头、表面波探头、双晶探头，聚焦探头等。一般根据工件的形状和可能出现缺陷的部位、方向等条件来选择探头的型式，使声束轴线尽量与缺陷垂直。
纵波直探头波束轴线垂直于探测面，主要用于探测与探测面平行的缺陷，如锻件、钢板中的夹层、折叠等缺陷。
横波斜探头主要用于探测与探测面垂直可成一定角度的缺陷，如焊缝中未焊透、夹渣、未溶合等缺陷。
表面波探头用于探测工件表面缺陷，双晶探头用于探测工件近表面缺陷，聚焦探头用于水浸探测管材或板材。
2. 探头频率的选择。
超声波探伤频率0.5~10MHz之间，选择范围大。一般选择频率时应考虑以下因素:
(1) 由于波的绕射，使超声波探伤灵敏度约为波长的一半，因此提高频率，有利于发现更小的缺陷。
(2) 频率高，脉冲宽度小，分辨力高，有利于区分相邻缺陷。
(3) 频率高，波长短，则半扩散角小，声束指向性好，能量集中，有利于发现缺陷并对缺陷定位。
(4) 频率高，波长短，近场区长度大，对探伤不利。
(5) 频率增加，衰减急剧增加。
由以上分析可知，频率的高低对探伤有较大的影响，频率高，灵敏度和分辨力高，指向性好，对探伤有利；但近场区长度大，衰减大，又对探伤不利。实际探伤中要全面分析考虑各方面的因素，合理选择频率。一般在保证探伤灵敏度的前提下尽可能选用较低的频率。
对于晶粒较细的锻件、轧制件和焊接件等，一般选用较高的频率，常用2.5~5MHz；对晶粒较粗大的铸件、奥氏体钢等宜选用较低的频率，常用0.5~2.5MHz。如果频率过高，就会引起严重衰减，屏幕上出现林状回波，信噪比下降，甚至无法探伤。
3. 探头晶片尺寸的选择
晶片尺寸对探伤也有一定的影响，选择晶片尺寸进要考虑以下因素：
（1） 晶片尺寸增加，半扩散角减少，波束指向性变好，超声波能量集中，对探伤有利。
（2） 晶片尺寸增加，近场区长度迅速增加，对探伤不利。
（3） 晶片尺寸大，辐射的超声波能量大，探头未扩散区扫查范围大，远距离扫查范围相对变小，发现远距离缺陷能力增强。
以上分析说明晶片大小对声束指向性、近场区长度、近距离扫查范围和远距离缺陷检出能力有较大的影响。实际探伤中，探伤面积范围大的工件时，为了提高探伤效率宜选用大晶片探头；探伤厚度大的工件时，为了有效地发现远距离的缺陷宜选用大晶片探头；探伤小型工件时，为了提高缺陷定位定量精度宜选用小晶片探头；探伤表面不太平整，曲率较低较大的工件时，为了减少耦合损失宜选用小晶片探头。
4. 横波斜头K值的选择
在横波探伤中，探头的K值对探伤灵敏度、声束轴线的方向，一次波的声程（入射点至底面反射点的距离）有较大的影响。K值大，一次波的声程大。因此在实际探伤中，当工件厚度较小时，应选用较大的K值，以便增加一次波的声程，避免近场区探伤；当工件厚度较大时，应选用较小的K值，以减少声程过大引起的衰减，便于发现深度较大处的缺陷。在焊缝探伤中，不要保证主声束能扫查整个焊缝截面；对于单面焊根未焊透，还要考虑端角反射问题，应使K=0.7~1.5,因为K<0.7或K>1.5，端角反射很低，容易引起漏检。

三． 耦合
超声耦合是指超声波在探测面上的声强透射率。声强透射率高，超声耦合好。为提高耦合效果，在探头与工件表面之间施加的一层透声介质称为而耦合剂。耦合剂的作用在于排除探头与工件表面之间的空气，使超声波能有效地传入工件，达到探伤的目的；耦合剂还有减少磨擦的作用。
影响声耦合的主要因素有：耦合层的厚度，耦合剂的声阻抗，工件表面粗糙度和工件表面形状。
四． 表面耦合损耗的补偿
在实际探伤中，当调节探伤灵敏度用的试块与工件表面粗糙度、曲率半径不同时，往往由于工件耦合损耗大而使探伤灵敏度降低，为了弥补耦合损耗，必须增大仪器的输出来进行补偿。

第三节 仪器调节和缺陷定位
在实际探伤中，为了在确定的探测范围内发现规定大小的缺陷，并对缺陷定位和定量，就必须在探测前调节好仪器。

一． 零点调节
由于超声波通过保护膜、耦合剂（直探头）或有机玻璃
