土建工程施工方案编制格式规定

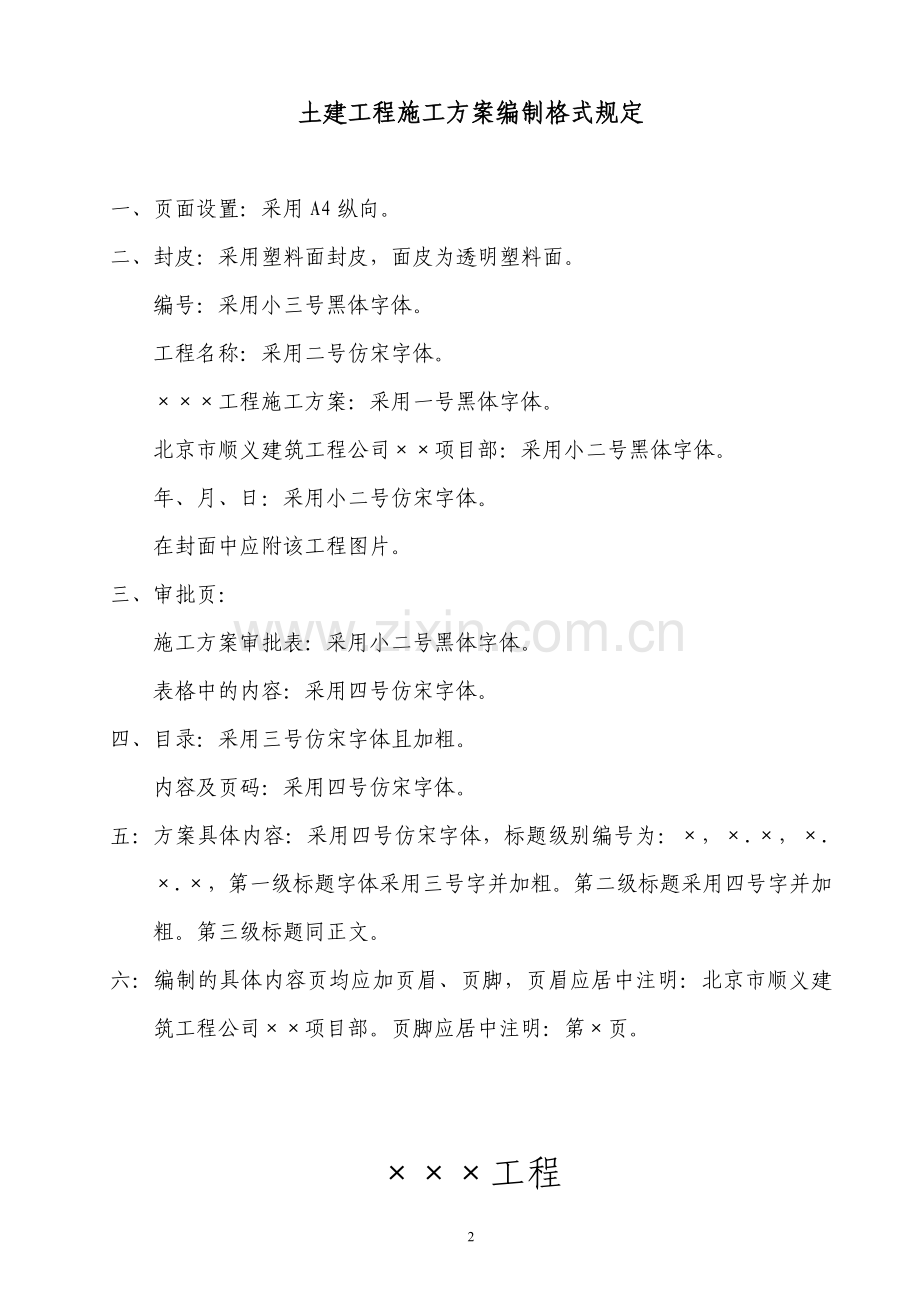

土建工程施工方案编制格式规定

一、页面设置：采用A4纵向。
二、封皮：采用塑料面封皮，面皮为透明塑料面。
编号：采用小三号黑体字体。
工程名称：采用二号仿宋字体。
×××工程施工方案：采用一号黑体字体。
北京市顺义建筑工程公司××项目部：采用小二号黑体字体。
年、月、日：采用小二号仿宋字体。
在封面中应附该工程图片。
三、审批页：
施工方案审批表：采用小二号黑体字体。
表格中的内容：采用四号仿宋字体。
四、目录：采用三号仿宋字体且加粗。
内容及页码：采用四号仿宋字体。
五：方案具体内容：采用四号仿宋字体，标题级别编号为：×，×.×，×.×.×，第一级标题字体采用三号字并加粗。第二级标题采用四号字并加粗。第三级标题同正文。
六：编制的具体内容页均应加页眉、页脚，页眉应居中注明：北京市顺义建筑工程公司××项目部。页脚应居中注明：第×页。

×××工程
×××施 工 方 案
编号：

工
程
效
果
图

北京市顺义建筑工程公司
×××项目部
200 年 月
（注：本页为施工方案封面，效果图应尽量用彩色。）
××工程施工方案审批表

工程名称

建筑面积（㎡）

结构形式

层 数
地上 层/地下 层
建设单位

施工单位

编制部门

编制人

编制时间

报批时间

分公司审核

公司审核

审批人

审批时间

技术负责人意见：
项目经理初审意见：

分公司审核意见：
技术部审核意见：
总工程师审批意见：

（注：本页编制在施工方案第二页）

施工方案会审记录表

各参与编制部门审定意见：
项目经理：
技术负责人：
土建工长：
电气工长：
暖卫工长：
技术员：
质检员：
安全员：
核算员：

（注：本页为项目部各级管理人员会审签字页，项目部可根据实际情况增减表格内容。 编制在第三页。自下一页开始为施工方案的正式编制内容。）

目 录

1.编制依据…………………………………………………………………页数

2.工程概况…………………………………………………………………页数

3.施工安排…………………………………………………………………页数

4.施工准备…………………………………………………………………页数

5.主要施工方法及技术措施………………………………………………页数

6.主要施工管理措施………………………………………………………页数

7.经济技术指标及降低成本措施…………………………………………页数

1.编制依据
1.1施工组织设计
施工组织设计名称
编号
编制日期

1.2施工图
图纸名称
图纸编号
出图日期

1.3主要规程、规范
序号
类别
名称
编号
1
国家

2
行业

3
地方

1.4主要图集
序号
类别
名称
编号
1
国家

2
行业

1.5主要标准
序号
类别
名称
编号
1
国家

2
行业

3
地方

4
企业

1.6主要法规
序号
类别
名称
编号
1
国家

2
行业

3
地方

1.7其它
序号
类别
名称
编号
1

2

3

2.工程概况
注：根据分项工程实际情况，填写下列表格。（表格供参考）。
序号
项目
内容
1
建筑面积
地下建筑面积

地上建筑面积

标准层建筑面积

2
建筑层数
地上

地下

3
建筑层高
地下部分层高
地下1层

地下n层

地上部分层高
首层

设备层

标准层

机房、水箱间

4
建筑高度
±0.000标高（m）

室内外高差（m）

基底标高（m）

最大基坑深度（m）

檐口高度（m）

建筑总高（m ）

5
建筑平面
横轴编号

纵轴编号

横轴距离（m ）

纵轴距离（m ）

6
结构断
面尺寸
基础底板厚度（mm）

外墙厚度（mm）

内墙厚度（mm）

柱断面尺寸（mm）

梁断面尺寸（mm）

楼板厚度（mm）

测量施工方案工程概况表
土方施工方案工程概况表
序号
项目
内容
1
建筑高度
±0.000标高（m）

室内外高差（m）

基底标高（m）

最大基坑深度（m）

2
建筑平面
横轴编号

纵轴编号

横轴距离（m ）

纵轴距离（m ）

3
预留尺寸
底板外伸长度

放坡宽度

作业面预留宽度

有无支护

4
地 基
持力层以下土质类别

地基承载力

土壤渗透系数

防水方案工程概况表
序号
项目
内容
1
地下防水等级

2
屋面防水等级

3
地下防水作法

4
屋面防水作法

5
厕浴间防水作法

钢筋施工方案工程概况表
序号
项目
内容
1
抗震等级
工程设防烈度

框架抗震等级

剪力墙抗震等级

2
钢筋类别
非预应力筋及等级

预应力筋类别及张拉方式

3
钢筋
地下（T）

地上（T）

4
主要钢
筋规格
底板

地下室外墙

楼板

暗柱

外墙

内墙

连梁

5
钢筋接
头形式
机械连接

搭接绑扎

焊接

6
钢筋保护层厚度（mm）
地下
底板

地下室外墙

地下室内墙

暗柱

楼板

连梁

地上
外墙

内墙

楼板

边梁

暗柱

模板方案工程概况表
序号
项目
内容
1
结构形式
基础结构形式

主体结构形式

屋盖结构形式

2
建筑层高
地下部分层高
（m）
地下1层

地下n层

地上部分层高
（m）
首层

设备层

标准层

机房水箱间

3
建
筑
平
面
横轴编号

纵轴编号

横轴距离
（m）

纵轴距离
（m）

4
结构断
面尺寸
基础底板厚度（mm）

外墙厚度（mm）

内墙厚度（mm）

柱断面尺寸（mm）

梁断面尺寸（mm）

楼板厚度（mm）

混凝土方案工程概况表
序号
项目
内容
1
结构砼工程预防碱
集料反应管理类别

2
构件最大几何尺寸

3
地下防水
结构自防水等级

防水材料

4
混凝土
强度等级
地下
垫层

底板

外墙

内墙（柱、梁）

楼板、楼梯

地上
外墙（柱）

内墙（梁）

楼板、楼梯

屋面方案工程概况表
序号
项目
内容
1
屋面形式

2
保温层作法

3
找坡层作法

4
找平层作法

5
屋面小砌体

6
与专业配合项目

装饰方案工程概况表
序号
项目
内容
1
建筑防火等级

2
墙面保温作法

3
外装修
檐口

外墙装修

门窗工程

屋面工程

主入口

4
内装修
顶棚

地面工程

内墙

门窗工程

楼梯

公用部分

设备方案工程概况表
序号
项目
设计要求
系统做法
管线类别
1
给水排水
系统
上水

中水

下水

热水

饮用水

消防水

2
消防系统
消防

排烟

报警

监控

3
暖气
系统
主管

支管

暖气片

4
空调
系统
空调

5
通风
系统
通风

冷冻

电气方案工程概况表
序号
项目
设计要求
系统做法
电线类别
1
电力系统
照明

动力

弱电

避雷

2
设备安装
电梯

配电柜

水箱

污水泵

冷却塔

3
通讯

音响

电视电缆

检验、试验方案工程概况表
序号
项目
内容
1
结构形式

2
施工流水段划分

3
主要钢筋规格
底板

地下室外墙

楼板

暗柱

外墙

内墙

连梁

4
钢筋接头形式
机械连接

搭接绑扎

焊接

5
地下防水
结构自防水等级

6
混凝土
强度等级
地下
垫层

底板

外墙

内墙（柱、梁）

楼板、楼梯

地上
外墙（柱）

内墙（梁）

楼板、楼梯

7
防水材料种类

8
楼地面砼强度等级

3.施工安排
3.1施工组织
3.1.1施工组织系统
注：以系统图表明系统内职能配置，人员分工情况。
专业组织设置图（配图）
专业工长：×××

分组组长：×××
分组组长：×××
分组组长：×××

检查员：×××
检查员：×××
检查员：×××

施工班组

施工班组
施工班组

施工班组

3.1.2施工总体安排
施工总体安排相当于施工组织设计中的施工布署原则，是专业工长在该单项工程实施之前，对整个单项工程涉及到的任务、人力资源、时间、空间的总体布局的构思。牵涉到能否满足施工组织设计中总的要求，是否符合施工总顺序逻辑关系。如何处理季节性施工，能否满足流水作业要求等诸多因素，是单项施工方案的核心内容，将影响到整个单项工程是否符合施工组织设计要求，能否顺利进行的关键，所以有关人员应充分酝酿，与项目经理及技术负责人反复讨论后再定。
3.1.3施工过程中的重点控制
即在总体安排的基础上，对主要工序、主要部位进行重点控制的部署和措施。
3.2施工进度计划
（根据工程实际情况，个别分项工程可不必编制施工进度计划）
3.2.1施工进度计划编制原则
为了优质、高效地完成本单项工程施工任务，保证总体施工进度目标的顺利实现，优质、高效地交付下一工序，可依据：
（1）施工组织设计要求：（2）合理的资源配置；（3）采用先进施工技术、加大机械化施工程度和实施标准化管理；（4）有效利用公司的整体优势，完善进度计划管理体系；（5）从建设单位利益出发，依据本单项工程特点，结合公司的技术、资源等状况确定。
3.2.2保证目标实现采取的措施
3.2.3施工进度计划表
注：根据施工组织设计要求、工程量大小，投入的设备和劳动力情况，确定施工进度计划。一般画横道图即可（测量方案可不列进度计划但应说明相互配合情况）。通过对各类参数的计算充分考虑与相关专业的穿插，找出关键线路选择最优方案。要层次分明，形象直观。配合作业的工程可不列进度计划，但应将配合内容交待清楚。
工序安排要符合逻辑关系，先备料、加工再施工安装的一般规律。
施工总进度计划是施工总体安排在时间上的体现，要贯彻空间占满，时间连续，均衡协调有节奏，力所能及留有余地的原则。
3.3组织协调
注：如何组织日常施工生产，协调各方关系， 实现本专业的管理目标。概要说明本专业将通过何种方法组织实现施工组织设计要求的目标，协调各班组所采取的方法和制度，包括图纸技术交底制度、例会制度、专题讨论制度、专项考察制度等一系列相互约束的制度。
4.施工准备
4.1技术准备
4.1.1施工组织设计及技术交底等
组织有关人员熟悉施工组织设计，确定技术交底时间，落实施工组织设计规定的相关要求。
4.1.2机具准备、器具配置
配置作业所用的工具，仪表，仪器或工具，配置与工程规模相适用的设备。
仪器、仪表（或工具）配置
序号
类别
名称、型号
数量
检验状态

4.1.3技术工作计划
制定分项工程技术交底的编制计划及完成时间。列施工方案交底时间安排表。人员的培训计划，工序样板、样板间计划等。
施工方案交底计划安排表
序号
交底名称
交底人
参加人员
日期安排

施工技术交底计划表
序号
技术交底名称
交底人
参加人员
日期安排

4.1.4样板计划
工序样板、样板间一览表
序号
项目
部位
施工时间

4.1.5新材料、新技术、新工艺应用计划
制定本方案所采用的新技术，新材料，新工艺，新设备等科技成果应用推广计划。主要指设计采用的或现场施工采用的属于建设部十项推广应用的新技术内容的项目。
4.2生产准备
4.2.1生产临时设施
根据工程的规模和施工人数确定机具、材料存放场地的准备的具体要求，安排各类暂设。
4.2.2各种资源需用量计划
1、主要劳动力计划
基础（主体、装修）阶段（或多工种配合）主要劳动力计划
工作内容

总人数
人数

注：用工计划要充分利用工时，提高劳动效率，有工种构成，工种构成列表说明，并绘制劳动力动态管理图。示意图如下：

2、重要机械设备及材料投入计划。
制定各类材料、构件、成品、半成品、机具分阶段进场时间。
主要机械、设备计划表
序号
机械名称
单位
数量
进、出场时间
备注

3、主要材料投入计划
主要材料用量表
序号
材料名称
数量
进场时间
备注

主要周转材料投入计划表
序号
材料名称
规格
单位
数量
备注

4.2.3对业主的要求
对业主应解决尚未解决的事项提出要求和解决的时间。
序号
尚未解决的问题
要求最终解决时间
备注

5.主要施工方法及技术措施（此项内容应包括的具体项目详见附录）
5.1流水段的划分，地上、地下分别描述。其中钢筋施工方案要绘制钢筋加工现场平面布置图。
5.2主要施工方法
各部位施工方法及措施是编制施工方案的重点核心内容，项目部应根据工程施工特点详细编写，主要侧重施工方法的具体描述并配图说明。
5.3技术措施
5.3.1技术措施：对各施工环节制定具体措施
5.3.2成品保护：对各施工环节制定具体措施
6.质量要求
6.1允许偏差和检查方法
6.2验收方法
7.主要施工管理措施（针对本方案工程所采取的措施）
7.1材料、机具管理措施
7.2质量控制管理措施
7.3阶段进度管理措施
7.4安全文明施工管理措施
8.经济技术指标及降低成本措施
8.1经济技术指标
8.1.1单层（阶段）工期
8.1.2工程质量标准
8.1.3安全目标
8.1.4场容目标
8.1.5消防目标
8.1.6环保目标
9.降低成本管理措施（项目部应根据实际情况制定切实可行的措施）

施工方案修改记录表

工程名称

方案名称

编制单位

编制人

原审批人

修改单位

修改人

修改页码

修改日期

修改内容

审核部门：
审核人：

附录1：主要施工方案大体编制要求
模板施工方案
1、流水段的划分。
2、楼板模板及支撑配置层数。
3、脱模剂选用及使用注意事项。
4、模板设计：
地下、地上分别阐述：类型、方法、节点图、安装图（墙体、柱子、梁板、门窗洞口）。
5、工程难点：
1）管理技术方面的难点。
2）施工技术方面的难点：模板设计计算书（作为附录）。
6、楼梯、阳台、特殊部位的模板设计：类型、方法、节点图。
7、模板的存放要求及注意事项。
8、模板的安装：地下部分模板的安装顺序及技术要点、地上部分模板安装顺序和技术要点。
9、模板的拆除：拆除顺序、要求。（侧模的拆除要求、底模的拆除要求）后浇带模板的拆除时间和要求。
10、模板的维护与修理。
1）各类型模板在使用过程中注意事项。
2）多层板、竹胶合板的维修。
3）大钢模及其角模的维护与修理。
11、质量要求：模板制作、安装技术措施（包括模板进场验收、安装检验），顶板阴角顺直；墙体阴角顺直、阳角方正；根部防止烂根；门窗洞口阳角方正；不漏浆、洞口方正；外墙大角顺直；阳台、雨罩滴水线设置；外墙窗口边线顺直等。
12、模板的存放位置及场地地面要求。一般技术与管理注意事项。
13、安全注意事项。

钢筋施工方案
1、材质验收要求。
2、钢筋加工制作、连接施工工艺要求：
1）钢筋除锈的方法及设备；
2）钢筋调直的方法及设备；
3）钢筋切断的方法及设备；
4）钢筋弯曲成型的方法及设备。
3、表述钢筋搭接率、搭接长度、锚固、抗震要求。
4、钢筋保护层厚度的措施：
1）保证底板保护层厚度的具体措施；
2）保证墙、柱保护层厚度的具体措施；
3）保证梁、板保护层厚度的具体措施；
4）保证施工钢筋定位措施。
5、预应力钢筋（详见专项方案）
1）预应力筋制作的一般要求；
2）预应力筋锚具的类型；
3）张拉控制应力的确定；
4）先张法（后张法）的一般要求；
5）无粘结预应力；
6、质量要求：
1）允许偏差和检查方法；
2）验收方法。
7、注意事项：
1）成品保护措施；
2）保证安全措施。

混凝土工程施工方案
1、混凝土浇筑工艺（泵选型、布置、固定）、顺序。
2、混凝土初凝时间要求。
3、分层浇筑要求及措施。
1）基础底板：浇注方法、浇注方向、泵管布置图等。
2）墙体：浇注方法、布料杆设置位置及要求。
3）楼板：浇注方法。
4）地上混凝土：
（1）混凝土泵的配管设计及选型；
（2）混凝土布料杆选型及平面布置要求；
（3）框架梁、柱节点浇注方法及要求。
5、季节性施工的要求（雨季、冬季施工的要求）。
6、养护措施：分别对梁板的养护方法、墙体的养护方法、柱子的养护方法进行阐述。
7、混凝土试块制作要求（包括同条件试块控制拆模）。
8、对商品混凝土的要求（对混凝土的各项技术指标要求；进场检测要求；施工的安全要求，外加剂要求，塌落度要求等）或现场搅拌的注意事项。
9、混凝土质量验收要求和质量要求。
10、安全注意事项：
1）一般要求；
2）泵送的安全要求。

附录2：施工方案及技术交底明细表
施工方案明细表
序号
方案名称
序号
方案名称
1
测量施工方案
16
施工电梯施工方案
2
降水施工方案
17
内装修施工方案
3
支护施工方案
18
外装修施工方案
4
土方施工方案
19
设备施工方案
5
模板施工方案
20
电气施工方案
6
钢筋施工方案
21
混凝土输送泵施工方案
7
混凝土施工方案
22
检验、试验方案
8
防水施工方案
23
钢结构制作施工方案
9
塔吊安全运行方案
24
钢结构安装施工方案
10
临时用电施工方案
25
预应力工程施工方案
11
临时用水施工方案
26
安全施工方案
12
季节性（冬期或雨期）施工方案
27
脚手架施工方案
13
砌筑工程施工方案
28
建筑节能保温施工方案
14
幕墙工程施工方案
29
分户验收方案
15
屋面施工方案

注：1、各项目部可根据工程具体情况有选择的进行编制。
2、以上各施工方案均应作书面交底记录，宜采取会议形式进行交底，除专业工长参加外，相关专业工长也应参加，并应作好会议交底记录备查。
施工过程中的设计变更及洽商，也要及时对施工对发相应的技术交底。

施工技术交底明细表（地下结构部分）
序号
交底名称

序号
交底名称
1
定位放线技术交底
23
后浇带支模技术交底
2
垫层上皮放线技术交底
24
钢筋机械连接加工技术交底
3
地下室测量放线技术交底
25
底板钢筋机械连接（焊接）技术交底
4
机械开挖土方施工技术交底
26
梯子筋、马凳铁加工技术交底
5
开挖土方人工配合清底技术交底
27
地下室暗柱钢筋连接技术交底
6
地基钎探技术交底
28
底板混凝土浇筑施工技术交底
7
素混凝土垫层施工技术交底
29
地下室墙体混凝土浇筑施工技术交底
8
底板防水施工技术交底
30
地下室顶板（含楼梯、阳台）混凝土浇筑技术交底
9
底板防水保护层施工技术交底
31
后浇带混凝土浇筑施工技术交底
10
垫块制作、养护技术交底
32
地下室墙体模板拆除（含门窗口模）技术交底
11
钢筋下料技术交底
33
地下室顶板模板（含楼梯、阳台）拆除技术交底
12
钢筋制作技术交底
34
混凝土施工缝处理技术交底
13
箍筋制作技术交底
35
外墙防水施工技术交底
14
底板钢筋绑扎技术交底
36
外墙防水保护层（安装）砌筑
15
地下室墙体插筋安装技术交底
37
基础灰土回填技术交底
16
地下室墙体钢筋绑扎技术交底
38
基础素土回填技术交底
17
地下室顶板（含楼梯、阳台）钢筋绑扎技术交底
39
人防密闭门框及护窗板埋件安装技术交底
18
底板悬模支搭技术交底
40
人防门及护窗板安装技术交底
19
地下室墙体（含门窗口模板）支模技术交底
41
外墙防水套管制作及安装技术交底
20
地下室顶板（含楼梯、阳台）支模技术交底
42
室内穿墙管预留洞技术交底
21
地下室止水带（专指变形缝橡胶止水带）安装技术交底
43
顶板预留洞技术交底
22
施工缝止水钢板（止水橡胶条）安装技术交底

注：1、各项目可根据工程具体情况有选择的编制。
2、有支护土方工程尚应编制护坡施工的相应交底，框架结构尚应编制房心回填土施工技术交底等。

施工技术交底明细表（地上结构部分）
序号
交底名称

序号
交底名称
1
钢筋下料技术交底
14
顶板、楼梯、阳台模板拆除技术交底
2
钢筋制作技术交底
15
墙体砼浇筑技术交底
3
箍筋制作技术交底
16
顶板、楼梯、阳台砼浇筑技术交底
4
梯子筋、马凳铁、定距框、垫块加工技术交底
17
砼施工缝处理技术交底
5
钢筋机械连接加工技术交底
18
砼养护技术交底
6
暗柱钢筋连接技术交底
19
施工测量放线技术交底
7
墙体（柱、墙）绑扎技术交底
20
后浇带砼浇筑技术交底
8
顶板（梁、板）钢筋绑扎技术交底
21
模板清理、码放技术交底
9
墙体模板（含门窗口模）支模技术交底
22
卸料平台安装技术交底
10
顶板、阳台、楼梯支模技术交底
23
防雷及接地安装施工技术交底
11
外挂架安装技术交底
24
砼墙内管路敷设工程技术交底
12
现场加工制作模板技术交底
25
砖墙内管路敷设工程技术交底
13
墙体模板（含门窗口模）拆除技术交底

施工技术交底明细表（装修阶段部分）
序号
交底名称

序号
交底名称
1
屋面保温层施工技术交底
11
（分材质）楼地面工程技术交底
2
屋面找坡层施工技术交底
12
（分材质）内墙面工程技术交底
3
屋面找平层施工技术交底
13
（分材质）顶棚工程技术交底
4
屋面防水层施工技术交底
14
（分材质）外墙面工程技术交底
5
屋面防水保护层施工技术交底
15
室内地面防水技术交底
6
（分材质）门、窗框安装技术交底
16
小砌体施工技术交底
7
（分材质）窗扇安装技术交底
17
通风道安装技术交底
8
（分材质）门扇安装技术交底
18
窗台板安装技术交底
9
玻璃安装技术交底
19
楼梯栏杆、扶手施工技术交底
10
楼地面清理技术交底
20
节能保温工程技术交底

设备专业施工方案编制格式规定

一、页面设置：采用A4纵向。
二、封皮：采用塑料面封皮，面皮为透明塑料面。
编号：采用小三号黑体字体。
工程名称：采用二号仿宋字体。
×××工程施工方案：采用一号黑体字体。
北京市顺义建筑工程公司××项目部：采用小二号黑体字体。
年、月、日：采用小二号仿宋字体。
在封面中应附该工程图片。
三、审批页：
施工方案审批表：采用小二号黑体字体。
表格中的内容：采用四号仿宋字体。
四、目录：采用三号仿宋字体且加粗。
内容及页码：采用四号仿宋字体。
五：方案具体内容：采用四号仿宋字，标题级别编号为：×，×.×，×.×.×，第一级标题字体采用三号字并加粗。第二级标题采用四号字并加粗。第三级标题同正文。
六：编制的具体内容页均应加页眉、页脚，页眉应居中注明：北京市顺义建筑工程公司××项目部。页脚应居中注明：第×页。

×××工程
×××施 工 方 案
编号：

工
程
效
果
图

北京市顺义建筑工程公司
×××项目部
200 年 月
（注：本页为施工方案封面，效果图应尽量用彩色。）
××工程施工方案审批表

工程名称

建筑面积（㎡）

结构形式

层 数
地上 层/地下 层
建设单位

施工单位

编制部门

编制人

编制时间

报批时间

分公司审核

公司审核

审批人

审批时间

技术负责人意见：
项目经理初审意见：

分公司审核意见：
技术部审核意见：
总工程师审批意见：

（注：本页编制在施工方案第二页）

施工方案会审记录表

各参与编制部门审定意见：
项目经理：
技术负责人：
土建工长：
电气工长：
暖卫工长：
技术员：
质检员：
安全员：
核算员：

注：本页为项目部各级管理人员会审签字页，项目部可根据实际情况增减表格内容。 编制在第三页。自下一页开始为施工方案的正式编制内容。

目 录

1.编制依据…………………………………………………………………页数

2.工程概况…………………………………………………………………页数

3.施工安排…………………………………………………………………页数

4.施工准备…………………………………………………………………页数

5.主要施工方法及技术措施………………………………………………页数

6.主要施工管理措施………………………………………………………页数

7.降低成本措施……………………………………………………………页数

1.编制依据
1.1施工组织设计
施工组织设计名称
编号
编制日期

1.2施工图
图纸名称
图纸编号
出图日期

1.3主要规程、规范
序号
类别
名称
编号
1
国家

2
行业

3
地方

1.4主要图集
序号
类别
名称
编号
1
国家

2
行业

1.5主要标准
序号
类别
名称
编号
1
国家

2
行业

3
地方

4
企业

1.6主要法规
序号
类别
名称
编号
1
国家

2
行业

3
地方

1.7其它
序号
类别
名称
编号
1

2

3

2.工程概况（根据分项工程实际情况填写下表）
序号
项目
系统简介或设备简介
管（风）道
材质
接口形式
1
给
排
水
系
统
生活（生产）
给水系统

中水系统

热水系统

污、废水系统

雨水系统

2
消
防
系
统
喷洒系统

消火栓系统

消防排烟系统

报警系统

监控系统

3
采暖系统
干、立管

支管

散热器

4

通风空调系统
风管道

风机

空调水系统

空调风系统

冷、热源主机

3.施工安排
3.1施工组织
3.1.1施工组织系统
注：以系统图表明系统内职能配置，人员分工情况。
专业组织设置图（配图）
项目经理：×××
职称：××× 资质：×级

专业技术负责人：×××
职称：×××

暖卫质检员：×××
职称：×××
暖卫工长：×××
职称：×××

暖卫施工班组长：×××

3.1.2施工总体安排
施工总体安排相当于施工组织设计中的施工布署原则，是专业工长在该单项工程实施之前，对整个单项工程涉及到的任务、人力资源、时间、空间的总体布局的构思。牵涉到能否满足施工组织设计中总的要求，是否符合施工总顺序逻辑关系。如何处理季节性施工，能否满足流水作业要求等诸多因素，是单项施工方案的核心内容，将影响到整个单项工程是否符合施工组织设计要求，能否顺利进行的关键，所以有关人员应充分酝酿，与项目经理及技术负责人反复讨论后再定。
3.1.3施工过程中的重点控制
即在总体安排的基础上，对主要工序、主要部位进行重点控制的部署和措施。
3.2施工进度计划
3.2.1施工进度计划编制原则
为了优质、高效地完成本单项工程施工任务，保证总体施工进度目标的顺利实现，优质、高效地交付下一工序，可依据：
（1）施工组织设计要求：（2）合理的资源配置；（3）采用先进施工技术、加大机械化施工程度和实施标准化管理；（4）有效利用公司的整体优势，完善进度计划管理体系；（5）从建设单位利益出发，依据本单项工程特点，结合公司的技术、资源等状况确定。
3.2.2保证目标实现采取的措施
3.2.3施工进度计划表
注：根据施工组织设计要求、工程量大小，投入的设备和劳动力情况，确定施工进度计划。一般画横道图即可。通过对各类参数的计算充分考虑与相关专业的穿插，找出关键线路选择最优方案。要层次分明，形象直观。配合作业的工程可不列进度计划，但应将配合内容交待清楚。
工序安排要符合逻辑关系，先备料、加工、再施工安装的一般规律。
施工总进度计划是施工总体安排在时间上的体现，要贯彻空间占满，时间连续，均衡协调有节奏，力所能及留有余地的原则。
3.3组织协调
注：如何组织日常施工生产，协调各方关系， 实现本专业的管理目标。概要说明本专业将通过何种方法组织实现施工组织设计要求的目标，协调各班组所采取的方法和制度，包括图纸技术交底制度、例会制度、专题讨论制度、专项考察制度等一系列相互约束的制度。
4.施工准备
4.1技术准备
4.1.1施工组织设计及技术交底等
组织有关人员熟悉施工组织设计，确定技术交底时间，落实施工组织设计规定的相关要求。
4.1.2器具配置
配置作业所用的工具，仪表，仪器或工具，配置与工程规模相适用的设备。
仪器、仪表（或工具）配置
序号
类别
名称、型号
数量
检验状态

4.1.3技术工作计划
制定分项工程技术交底的编制计划及完成时间。列施工方案交底时间安排表。人员的培训计划，工序样板、样板间计划等。
1、技术交底计划
施工方案交底计划安排表
序号
交底名称
交底人
参加人员
日期安排

施工技术交底计划表
序号
技术交底名称
交底人
参加人员
日期安排

2、样板计划
工序样板、样板间一览表
序号
项目
部位
施工时间

4.1.4新材料、新技术、新工艺应用计划
制定本方案所采用的新技术，新材料，新工艺，新设备等科技成果应用推广计划。主要指设计采用的或现场施工采用的属于建设部十项推广应用的新技术内容的项目（含设计图中采用的新技术）。
4.2生产准备
4.2.1生产临时设施
根据工程的规模和施工人数确定机具、材料存放场地的准备的具体要求，安排各类暂设。
4.2.2各种资源需用量计划
1、主要劳动力计划
基础（主体、装修）阶段（或多工种配合）主要劳动力计划
工作内容

总人数
人数

用工计划要充分利用工时，提高劳动效率，有工种构成，工种构成列表说明，并绘制劳动力动态管理图。示意图如下：

2、重要机械设备及材料投入计划。
制定各类材料、构件、成品、半成品、机具分阶段进场时间。
主要机械、设备计划表
序号
机械名称
单位
数量
进、出场时间
备注

3、主要材料投入计划
主要材料用量表
序号
材料名称
需用量
备注

4.2.3对业主的要求
对业主应解决尚未解决的事项提出要求和解决的时间。
序号
尚未解决的问题
要求最终解决时间
备注

5.主要施工方法及技术措施
5.1主要施工方法
各部位施工方法及措施是编制施工方案的重点核心内容，项目部应根据工程施工特点详细编写，主要侧重施工方法的具体描述并配图说明。
5.2技术措施
5.2.1技术措施：对各施工环节制定具体措施
5.2.2成品保护：对各施工环节制定具体措施
6.主要施工管理措施（针对本方案工程所采取的措施）
6.1材料、机具管理措施
6.2质量控制管理措施
6
