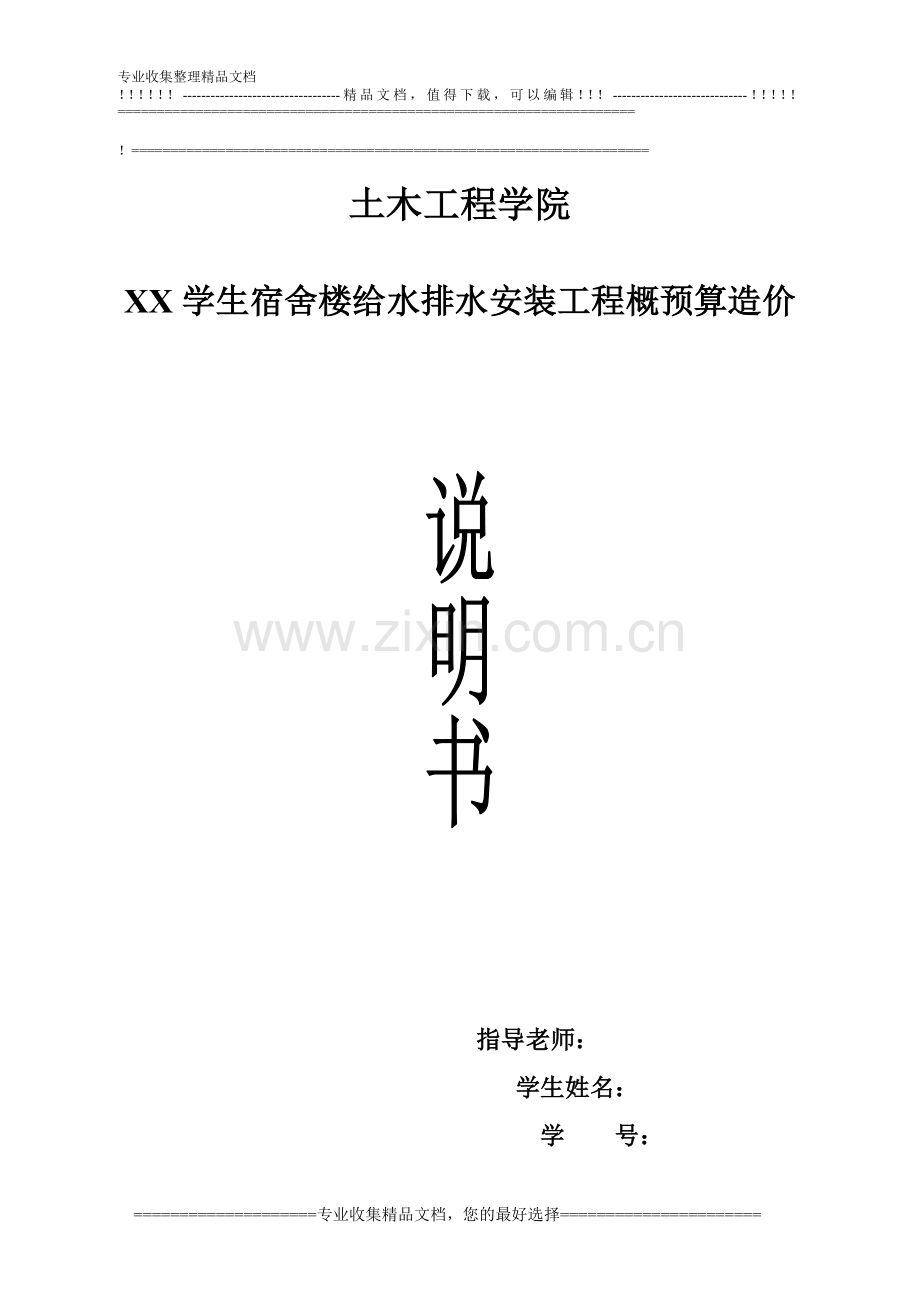

XX学生宿舍楼给水排水安装工程概预算造价

指导老师：
学生姓名：
学 号：
班 级：

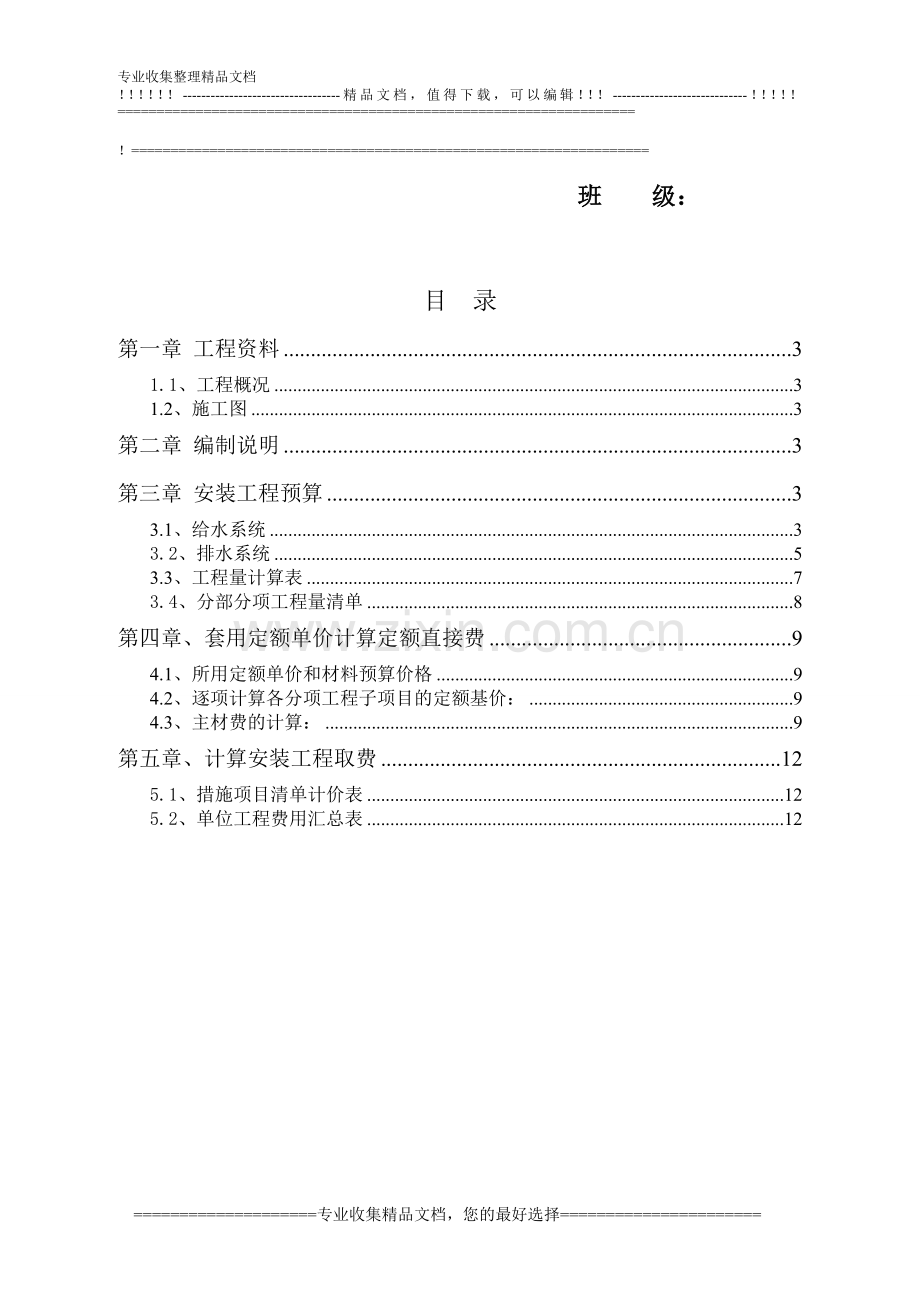

目 录
第一章 工程资料 3
1.1、工程概况 3
1.2、施工图 3
第二章 编制说明 3
第三章 安装工程预算 3
3.1、给水系统 3
3.2、排水系统 5
3.3、工程量计算表 7
3.4、分部分项工程量清单 8
第四章、套用定额单价计算定额直接费 9
4.1、所用定额单价和材料预算价格 9
4.2、逐项计算各分项工程子项目的定额基价： 9
4.3、主材费的计算： 9
第五章、计算安装工程取费 12
5.1、措施项目清单计价表 12
5.2、单位工程费用汇总表 12

第一章 工程资料
1.1、工程概况
建筑面积为2400m，共4层，层高3.3m。另设男厕所、女厕所、盥洗室各1个。盥洗室内沿两侧设盥洗槽，每个盥洗槽设水嘴5个；男、女厕所各装瓷高蹲式大便器3个，各砌污水池一个，污水池各装水嘴1个，男厕所设小便槽1个，设冲洗管（管长2m）。上水立管均在1楼设置控制阀门，每层从上水立管引出的支干管均设控制阀门。
给水管道全部采用镀锌钢管，螺纹连接；排水管道采用排水铸铁管，石棉水泥接口。洗涤污水和粪便污水分别由甲乙两个排出口排出室外。第一个检查井距建筑外墙面3.5m
埋地铸铁管涂装两遍沥青漆防腐，地面以上铸铁管涂装一遍防锈漆，两道银粉漆。
设备、管道规格型号、安装位置等详细情况如图5-15、图5-16、图5-17和图5-18所示，主要设备材料表见表5-28、表5-29、表5-30。

1.2、施工图
(1)卫生间给水平面图和卫生间给水管道系统图
(2)卫生间排水平面图和卫生间排水管道系统图

第二章 编制说明
（1） 编制依据。给排水工程施工图及有关标准图集，《全国统一安装工程定额》某省安装工程计价表。
（2） 本工程按施工企业包工包料取费。
（3） 本工程预算只就散给水排水单位工程造价，未包括室外工程和其他工程费用。
（4） 排水检查井、化粪池、水表井等未计入，可参见土建定额。
（5） 主材价位2012年某市材料预算价格，竣工决算时按规定计算价差。

第三章 安装工程预算
3.1、给水系统
（1） 镀锌钢管的安装。
1）DN70mm镀锌钢管（给水进户干管）。根据定额室内外给水管道界限划分的规定，进户干管的范围是从距外墙面1.5m处起到厕所隔墙内止。其长度为
1.5+7.6+0.31+0.85=10.26m
2)DN50mm镀锌钢管。包括水平支管和干管两大部分。水平支管长度等于盥洗室和男厕所尺寸去掉两个隔墙厚度和的一半和两个立管管径以及规范规定管道距墙的距离。即水平干管长度为
3.6*2(开间尺寸）-0.3*2（两墙厚度和的一半）-0.05*2（两个立管管径）-0.02*2(管道距墙距离0=6.08m
3）立管部分。立管共有三个，每个立管均包括地下部分和地上部分。
立管，DN50镀锌钢管，地下部分0.40m，地上部分包括1层至2层高度3.30m，盥洗台高0.80m，水嘴至盥洗台距离0.20m。DN50镀锌钢管数量为
0.40+3.30+0.80+0.20=4.70m
DN40镀锌钢管数量为3.30m（相当层高）。
DN32镀锌钢管数量为
3.30（相当于层高）+[(5.60-0.31)/6]*4=6.83m
式中房间纵深减内外墙厚度和的一半，再六等分，为第一个水嘴至立管中心的距离；乘以4是因为4个楼层相同。
DN25镀锌钢管数量为
0.88（水嘴间距)*3(3个间距)*4(4层）=10.56m
DN20镀锌钢管数量为
0.88*4（4层）=3.52m
立管‚，计算方法同立管：DN50镀锌管为4.70m；DN40管为3.30m；DN32管为6.83m；DN25管为10.56m；DN20镀锌管为3.52m。
立管‚和立管不同之处在于还有DN15镀锌管，这是穿过隔墙到男厕小便槽冲洗管的管道。其长度为
[0.24(墙厚）+0.05*2（管中心距墙灰面距离）+0.01*2（墙两面抹灰厚度）+0.20（冲洗槽与水平支管的距离）]*4(层）=2.24m
立管ƒ，DN50镀锌钢管2.25m（1层大便器水箱给水横管至地面高度，查标准图可知）。
DN40镀锌钢管为
3.30（层高）-2.25（1层大便器水箱管距地面高度）+2.25（2层大便器给水横管距2层地面高度）=3.30m
DN32镀锌钢管为
3.30*2（同DN40算法）+0.88*4（水平支管部分）=10.12m
DN25镀锌管为
0.90（跨越拖布池的间距）*4层+0.10（水箱进水管距隔离墙距离）*4层=4.00m
DN20镀锌管为
[0.90(大便池间距）*2（男、女厕所各1个)+0.25m（大便池隔墙厚加抹灰厚）+0.05*2（管中心距墙距离）+1.25（男、女厕拖布池配管，查大样图知）*4]=13.56m
DN15镀锌管为
0.90m（大便池间距）*2（男女厕所各1个)*4层=7.20m
4）镀锌钢管工程量合计。见下表

名称
规格
DN15
DN20
DN25
DN32
DN40
DN50
DN70
进户干管

10.26
水平支干管

6.80

立管

3.52
10.56
6.83
3.30
4.70

立管
2.24
3.52
10.56
6.83
3.30
4.70

立管
7.20
13.56
4.00
10.12
3.30
2.25

合计
9.44
20.60
25.12
23.78
9.90
18.45
10.26
（2) 阀门、水嘴的安装、规格、型号、数量。可以从系统图、平面图上查得并和材料表对照确定。
法兰闸阀Z45T-10，DN50,3个；螺纹阀门Z15T-10，DN32，12个；螺纹的、阀门Z15T-10，DN20,4个；螺纹阀门Z15T-10，DN15，4个；水嘴，DN15,,40个。
（3） 小便槽冲洗管的制作与安装。DN15，4*2=8m。
（4） 管道的冲洗。DN50以内管道107.29m，DN100以内的管道10.26m。
（5） 挖填土方。设计上对管沟无具体要求，按要求选用沟宽。给水系统埋地管道有DN70、DN50两种规格，沟宽均为0.60m。
土方量=[0.60*1.25（沟宽*DN70管埋深）*（1.50+0.38)(外墙面以外1.5m+墙厚）]+[0.60*0.50(沟宽*DN75管室内埋深）*（7.60-0.19+0.12+0.02）（外墙中至厕所墙中-外墙后的一半+厕所墙厚的一半+管道距墙距离）]+[0.60*0.40(沟宽*DN50管埋深）*（3.60*2-0.12*2-0.05*2-0.02*2）（开间尺寸-墙厚-立管管径-管距墙距离）]=5.31m
回填土方量=5.31m

3.2、排水系统
（1）甲排水口管道。
1）DN100铸铁排水管。9.07+27.8=36.87m。地下部分：[3.50(室外内外管道分界）+0.38（外墙厚度）+0.16（管中心距墙面距离）+（1.25-0.5）（排水立管 地下排水管与排出管标高差）+3.60（盥洗室开间尺寸）-0.16-0.16（排水立管、‚中心至隔墙距离）+0.50+0.50（排水立管、‚地坪以下部分）]=9.07m.
地上部分：13.90*2（排水立管、‚由地面至铅丝球中心标高)=27.80。
2）DN75铸铁排水管。4.22+10.56=14.78m。地下部分：0.88*2（右侧盥洗台排水栓至排水立管‚为两个水嘴的间距）+0.35（地下横排水管至地坪高差）+0.35（左侧高差）+0.88*2（左侧间距)=4.22m。
地上部分：0.88*2（盥洗台排水栓至排水立管距离）*6（2、3、4层6个盥洗台）=10.56m。
3）DN50铸铁排水管。1.99+5.97=7.96m。地下部分：0.50*2（两个地漏横支管长）+0.99（通向小便槽水口总长度）=1.99m。
地上部分：1.99*3=5.97m（2、3、4层）
4） DN50焊接钢管。地下部分：0.35*3=1.05m（3个地漏接钢管长度）。
地上部分：0.80（盥洗台存水弯下接钢管长度*8（共8个存水弯）-0.35*2（一层地下部分算过）+0.40（一个地漏连接钢管长度）*9（2至4层共9个）=9.30m。
（2）乙排水口管道。
1）DN125铸铁排水管。5.29+13.90=38.56.地下部分:[3.50+0.38+0.16+1.25(透气立管地下埋深）]=5.29m。
地上部分：13.90（透气管标高）。
2）DN100铸铁排水管。9.64+28.92=38.56m。地下部分[0.60(女厕所隔墙距外墙间距)+0.80*4(女厕所4个蹲坑间距）+0.90*4(男厕所蹲坑间距）+0.16（立管距隔墙距离）=0.28（隔墙厚加抹灰厚）+0.40（清扫口离隔墙距离）+0.50*2(两个清扫口管长度）]=9.64m。
地上部分:2.00（1层长度）*3（（2、3、4层同1层）=6.00m。
3）DN50焊接钢管。2.00+6.00=8.00,m。地下部分：[0.40*2(两个地漏连接钢管长度）+0.60*2（两拖布池排水栓存水弯连接钢管长度）]=2.00m。
地上部分：2.00（1层长度）*3（2、3、4层）=6.00m。
4）DN50焊接钢管。2.00+6.00=8.00m。地下部分:[0.40*2(两个地漏连接钢管长度）+0.60*2（两拖布池排水栓存水弯连接钢管长度）]=2.00m。
地上部分：2.00（一层长度）*3（三层楼高）=6.00m。
（3）铸铁排水管工程量合计。

部位

DN50
DN75
DN100
DN125
DN50(钢管）
甲排水口
7.96
14.78
36.87

10.35
乙排水口
8.00

38.56
19.19
8.00
合计
15.96
14.78
75.43
19.19
18.35

（4）排水栓的安装。DN50，6*4=24个。
（5）铸铁地漏的安装。DN50，5*4=20个。
（6）扫除口的安装。DN100，2*4=8个；DN125，1*4=4个。
（7）瓷高水箱蹲式大便器。6*4=24组。
（8）管道防腐涂装沥青漆（两遍）。
1）排水铸铁管DN125地下埋设5.29m，外径为137mm，表面积S=πDL=3.14*0.137*5.29=2.28m2。
2）排水铸铁管DN100地下埋设18.71m，外径110mm，表面积S=πDL=3.14*0.110*18.71=6.46m2
3）排水铸铁管DN75地下埋设 4.22m，外径为85mm，表面积为S=πDL=3.14*0.85*4.22=1.13m2。
4）排水铸铁管DN50地下埋设3.99m，外径为60mm；另地下埋设焊接钢管3.05m，外径为60mm，两项表面积为S=πDL=3.14*0.06*(3.99+3.05)=1.33m2。
管道涂装沥青漆工程量为 2.28+6.46+1.13=11.2m2
（9）管道涂装（防锈漆一遍，银粉漆两遍）工程量。
1）排水铸铁管DN125地上安装13.90m，表面积为3.14*0.137*13.9=5.98m2
2）排水铸铁管DN100地上安装56.72m，表面积为3.14*0.11*56.72=19.59m2
3）排水铸铁管DN75地上安装10.56，表面积为3.14*0.085*10.56=2.82m2
4）排水铸铁管和焊接钢管DN50地上安装27.27m，表面积为3.14*0.06*27.27=5.14m2
管道涂装工程量为5.98+19.59+2.82+5.14=33.53m2
（10）埋地管道挖填土方。
1）排出口甲。DN100，沟宽0.7m
土方量=0.7（沟宽）*1.25（埋深）*[3.5（检查井与建筑物外墙距离）+0.38（墙厚)+0.16(管中心距墙距离）]+0.7(沟宽）*0.5（埋深）*[3.6(开间尺寸）-0.16*2（排水立管至墙距）]=4.69m3
DN75、50排水铸铁管和DN50焊接钢管埋地敷设，沟宽均为0.6m。
土方量=[0.6(沟宽）*0.35（埋深）*（0.88*2+0.88*2）（排水支管长]+0.6*0.35*1.99(DN50铸铁排水埋地长）=1.16m3
甲排水口土方量=4.69+1.16=5.85m3
2）排水口乙。DN125排水铸铁管埋地管沟宽为0.7m，则
土方量=0.7（沟宽）*1.25（埋深）*（3.5+0.38+0.16）（管长）=3.54m3
DN100排水铸铁埋地土方量为
土方量=0.7*0.5（埋深）*9.64（管长）=3.37m3
DN50排水铸铁管埋地土方量为
土方量=0.6*0.5*2=0.6m3
乙口排水铸铁管埋地工程量为
3.54+3.37+0.6=7.51m3

3）土方工程量合计。 5.85+7.51=13.6m3
4）回填土方量。 回填土方量也为13.63m3

3.3、工程量计算表
图中各管段长度在工程量计算表中的“计算式”一栏中，水平段长度（按平面图量取），垂直段长度（按标高差计算）。

工程量计算表（工程名称：住宅楼给水、排水工程）
序号
分项工程名称
计算式
单位
工程量
1
室内给水系统安装
(1)
镀锌钢管（螺纹连接）

DN70
1.5+7.6+0.31+0.85
m
10.26

DN50
6.8+4.70+4.70+2.25
m
18.45

DN40
3.30+3.30+3.30
m
18.45

DN32
6.83+6.83+10.12
m
23.78

DN25
10.56+10.56+4.00
m
25.12

DN20
3.52+3.52+13.56
m
20.56

DN15
2.24+7.20
m
20.60
(2)
阀门

法兰阀门Z45T-10
DN50
个
3

法兰阀门Z15T-10
DN32
个
12

螺纹阀门Z15T-10
DN20
个
4

螺纹阀门Z15T-10
DN15
个
4
(3)
水嘴

DN20
个
8

DN15
个
40
2
室内排水系统安装
(1)
承插铸铁排水管（水泥接口）安装

DN50
7.96+8.00
m
15.96

DN75
14.78
m
14.78

DN100
36.87+38.56
m
75.43

DN125
19.19
m
19.19
(2)
钢管

DN50
10.35+8.00
m
18.35
3
卫生器具安装
(1)
排水栓

DN50
6*4
个
24
(2)
铸铁地漏

DN50
5*4
个
20
(3)
扫除口

DN100
2*4
个
8

DN125
1*4
个
4

(4)
瓷高水箱蹲式大便器
6*4
组
24

3.4、分部分项工程量清单
（工程名称：学生宿舍楼给水排水）
序号
定额
编号
设备材料名称
型号及规格/mm
单位
数量
备注

管道安装

1
C11-66
磁高水箱蹲式大便器

组
24

2
C8-605
水嘴
DN20
个
8

3
C8-604
水嘴
DN15
个
40

4
C8-454
法兰阀门
Z45T-10，DN50

3

5
C8-385
螺纹阀门
Z45T-10，DN32
个
8

6
C8-385
螺纹阀门
Z45T-10，DN25
个
4

7
C8-383
螺纹阀门
Z45T-10，DN20
个
4

8
C8-382
螺纹阀门
Z45T-10，DN15
个
4

9
C8-613
地漏
DN50
个
20

10
C8-609
排水栓
DN50
个
24

11
C8-619
扫除口
DN100
个
8
12
C8-118
镀锌钢管
DN70
m
12

13
C8-117
镀锌钢管
DN50
m
20
14
C8-116
镀锌钢管
DN40
m
12

15
C8-115
镀锌钢管
DN32
m
25

16
C8-114
镀锌钢管
DN25
m
26

17
C8-113
镀锌钢管
DN20
m
25

18
C8-112
镀锌钢管
DN15
m
18

19
C8-208
排水铸铁管
DN125
m
18

20
C8-207
排水铸铁管
DN100
m
75

21
C8-206
排水铸铁管
DN75
m
15

22
C8-205
排水铸铁管
DN50
m
35

第四章 套用定额单价计算定额直接费
定额直接费由定额基价和主材费组成，其计算步骤如下：
4.1、所用定额单价和材料预算价格
（1）全国统一安装工程预算定额第八册《给排水、采暖、燃气工程》
（2）材料预算价格采用**省工程造价信息。
4.2、逐项计算各分项工程子项目的定额基价：
（1）将工程量汇总表（表1.2）中各分项工程子目的名称、定额编号、工程量单位和数量。逐项填入定额基价计算表（表1.3）的相应栏目中。
（2）根据定额编号从所用预算定额中，查出各分项工程子目的定额基价单价及其中人工费、机械费单价，以工程量乘以上述三项单价，便可求出各自的预算价值或金额，分别填入（表1.3）的相应栏目中。
4.3、主材费的计算：
凡是定额基价中未包括主材费的分项工程子目，其主材在定额中以列入耗量带括号的形式表现，应在相应栏目中填入主材的预算单价，工程量乘以主材的预算单价再乘以定额括号内的数值即得该分项工程子目的主材费。
主材的预算单价应来自**省当地的预算管理部门最新发布的材料指导价（工程造价信息）。当定额含相应材料费时，不得重复计算，

工程预(结)算表

工程名称: XX学生宿舍楼给水排水安装工程

第1页、共2页
序号
定额编号
项目名称
单位
工程数量
定额单价(元)
其中
合价(元)
其中
人工费
材料费
机械费
人工费
材料费
机械费

分部分项费

13846.94
7481.02
6249.60
116.33
1
C8-118
镀锌钢管 DN70
10m
1.20
230.58
179.25
47.43
3.90
276.70
215.10
56.92
4.68
2
C8-117
镀锌钢管 DN50
10m
2.00
229.65
175.50
51.52
2.63
459.30
351.00
103.04
5.26
3
C8-116
镀锌钢管 DN40
10m
1.20
213.58
171.75
40.89
0.94
256.30
206.10
49.07
1.13
4
C8-115
镀锌钢管 DN32
10m
2.50
179.87
144.00
34.93
0.94
449.68
360.00
87.33
2.35
5
C8-114
镀锌钢管 DN25
10m
2.60
176.03
144.00
31.09
0.94
457.68
374.40
80.83
2.44
6
C8-113
镀锌钢管 DN20
10m
2.50
147.49
120.00
27.49
0.00
368.73
300.00
68.73
0.00
7
C8-112
镀锌钢管 DN15
10m
1.80
145.00
120.00
25.00
0.00
261.00
216.00
45.00
0.00
8
C8-454
法兰阀 Z45T-10 DN50
个
3.00
140.70
17.16
99.19
24.35
422.10
51.48
297.57
73.05
9
C8-385
螺纹阀 Z15T-10 DN32
个
8.00
37.64
11.25
26.39
0.00
301.12
90.00
211.12
0.00
10
C8-385
螺纹阀 Z15T-10 DN25
个
4.00
31.25
11.25
20.00
0.00
125.00
45.00
80.00
0.00
11
C8-383
螺纹阀 Z15T-10 DN20
个
4.00
20.68
7.50
13.18
0.00
82.72
30.00
52.72
0.00
12
C8-382
表2-2
个
4.00
18.09
7.50
10.59
0.00
72.36
30.00
42.36
0.00
13
C8-605
水嘴 DN20
10个
0.80
14.50
6.50
8.00
0.00
11.60
5.20
6.40
0.00
14
C8-604
水嘴 DN15
10个
4.00
12.50
6.50
6.00
0.00
50.00
26.00
24.00
0.00
15
C8-622换
小便槽冲洗管制作、安装 DN15
10m
0.80
122.93
72.50
23.04
27.39
98.34
58.00
18.43
21.91
16
C8-361
管道消毒、冲洗 公称直径（mm以内） 50
100m
1.07
51.96
37.50
14.46
0.00
55.75
40.24
15.52
0.00

本 页 小 计
元

3748.37
2398.52
1239.03
110.82

工程预(结)算表

工程名称: XX学生宿舍楼给水排水安装工程

第2页、共2页
序号
定额编号
项目名称
单位
工程数量
定额单价(元)
其中
合价(元)
其中
人工费
材料费
机械费
人工费
材料费
机械费
17
C8-362
管道消毒、冲洗 公称直径（mm以内） 100
100m
0.10
40.35
17.68
22.67
0.00
4.16
1.82
2.34
0.00
18
C8-1
室外管道安装 人工挖土方人工挖沟槽 基坑普通土深度 2.0m以内
10m3
1.87
407.16
407.16
0.00
0.00
760.17
760.17
0.00
0.00
19
C8-4
室外管道安装 人工挖土方回填土
10m3
1.87
150.60
150.60
0.00
0.00
281.17
281.17
0.00
0.00
20
C8-207
铸铁排水管 DN100
10m
7.54
363.86
190.00
173.86
0.00
2744.60
1433.17
1311.43
0.00
21
C8-206
铸铁排水管 DN75
10m
1.48
307.31
195.00
112.31
0.00
454.20
288.21
165.99
0.00
22
C8-205
铸铁排水管 DN50
10m
1.60
229.10
162.75
66.35
0.00
365.64
259.75
105.89
0.00
23
C8-126
焊接钢管 DN50
10m
1.84
207.82
175.50
29.32
3.00
381.35
322.04
53.80
5.51
24
C8-208
承插铸铁排水管 DN125
10m
1.92
336.43
180.00
156.43
0.00
645.61
345.42
300.19
0.00
25
C8-609
排水栓 DN50
10组
2.40
179.95
138.00
41.95
0.00
431.88
331.20
100.68
0.00
26
C8-613
地漏 DN50
10个
2.00
60.01
41.60
18.41
0.00
120.02
83.20
36.82
0.00
27
C8-619
扫除口 DN100
10个
0.80
32.74
31.20
1.54
0.00
26.19
24.96
1.23
0.00
28
C8-571
瓷高水箱大便器
10组
2.40
1532.30
327.92
1204.38
0.00
3677.52
787.01
2890.51
0.00
29
C11-66
管道刷油 沥青漆 第一遍
10m2
1.12
20.32
18.75
1.57
0.00
22.76
21.00
1.76
0.00
30
C11-67
管道刷油 沥青漆 第二遍
10m2
1.12
19.40
18.00
1.40
0.00
21.73
20.16
1.57
0.00
31
C11-56
管道刷油 银粉漆 第一遍
10m2
3.35
24.73
18.75
5.98
0.00
82.92
62.87
20.05
0.00
32
C11-57
管道刷油 银粉漆 第二遍
10m2
3.35
23.46
18.00
5.46
0.00
78.66
60.35
18.31
0.00

本 页 小 计
元

10098.58
5082.50
5010.57
5.51

第五章 计算安装工程取费
安装工程取费按照**省建设行政主管部门颁发的《建筑安装工程费用定额》和取费计算程序表，计算施工图预算造价。
5.1、措施项目清单计价表
措施项目清单计价
序号
项目名称
单位
数额
1
脚手架搭拆费（7481.02×5%）
元
374.05
2
环境保护费（13846.94×2%）
元
276.94
3
临时设施费（13846.94×0.6%）
元
83.08
4
安全文明施工费（13846.94×0.6%）
元
83.08
5
合计
元
817.15

5.2、单位工程费用汇总表
工程造价汇总表
序号
费用名称
计算式
合计
1
直接工程费
按预算表
13846.94
2
直接工程费中的人工费
按预算表
7481.02
3
主材费
Σ主材消耗量×主材单价
62496
4
措施项目费
按规定标准计算
817.15
5
措施项目费中的人工费
按规定标准计算
90.35
6
直接费小计
1+3+4
77160.09
7
人工费合计
2+5
7571.37
8
间接费
7×间接费率
管理费：3558.54
规费：77.16
劳动保险费：1003.08
9
利润
7×利润率
1060.00
10
合计
6+8+9
82658.87
11
含税造价
10×（1+相应税率）
85502.34

====================专业收集精品文档，您的最好选择======================
