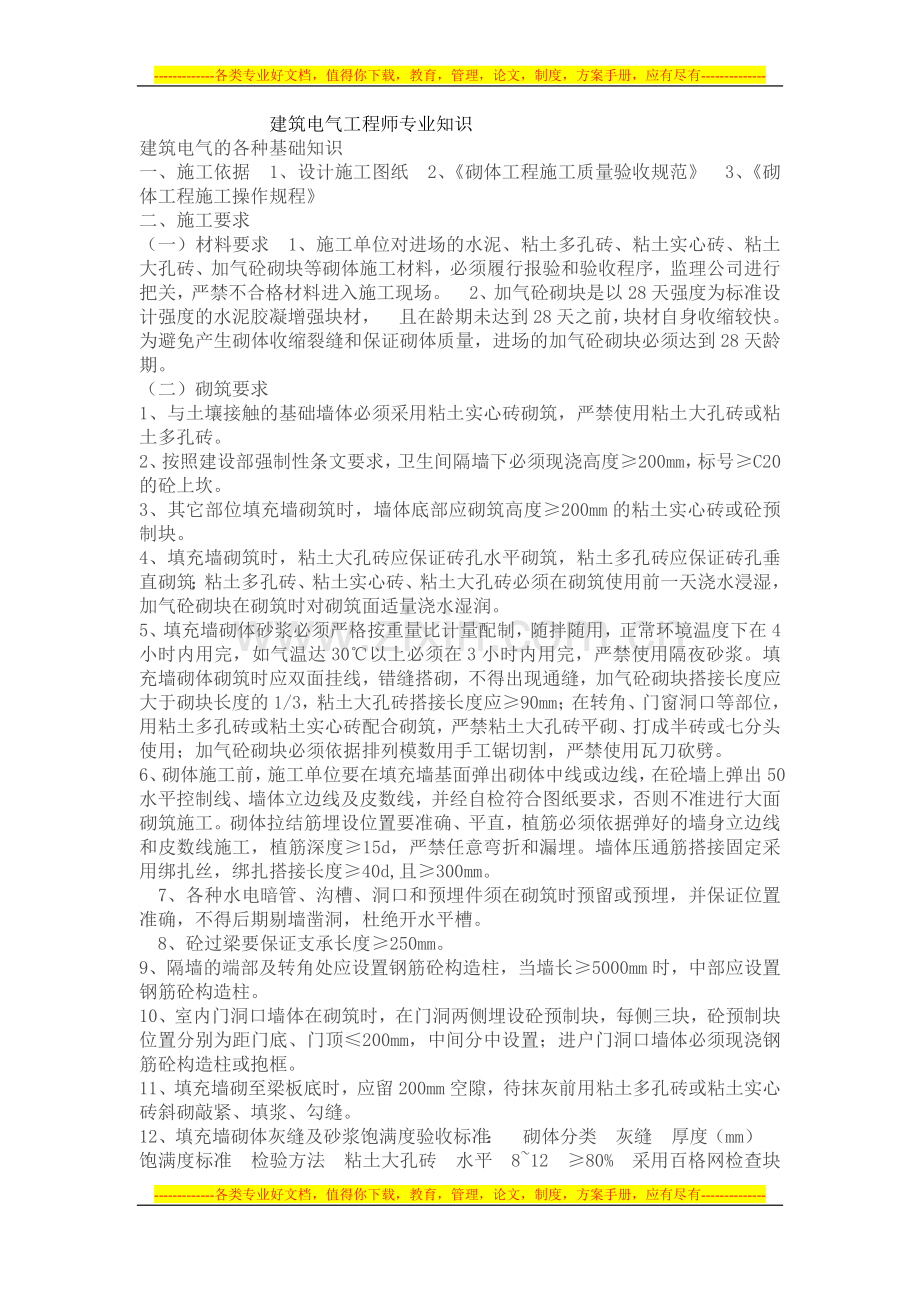

建筑电气工程师专业知识
建筑电气的各种基础知识
一、施工依据 1、设计施工图纸 2、《砌体工程施工质量验收规范》 3、《砌体工程施工操作规程》
二、施工要求
（一）材料要求 1、施工单位对进场的水泥、粘土多孔砖、粘土实心砖、粘土大孔砖、加气砼砌块等砌体施工材料，必须履行报验和验收程序，监理公司进行把关，严禁不合格材料进入施工现场。 2、加气砼砌块是以28天强度为标准设计强度的水泥胶凝增强块材， 且在龄期未达到28天之前，块材自身收缩较快。为避免产生砌体收缩裂缝和保证砌体质量，进场的加气砼砌块必须达到28天龄期。
（二）砌筑要求
1、与土壤接触的基础墙体必须采用粘土实心砖砌筑，严禁使用粘土大孔砖或粘土多孔砖。
2、按照建设部强制性条文要求，卫生间隔墙下必须现浇高度≥200mm，标号≥C20的砼上坎。
3、其它部位填充墙砌筑时，墙体底部应砌筑高度≥200mm的粘土实心砖或砼预制块。
4、填充墙砌筑时，粘土大孔砖应保证砖孔水平砌筑，粘土多孔砖应保证砖孔垂直砌筑；粘土多孔砖、粘土实心砖、粘土大孔砖必须在砌筑使用前一天浇水浸湿，加气砼砌块在砌筑时对砌筑面适量浇水湿润。
5、填充墙砌体砂浆必须严格按重量比计量配制，随拌随用，正常环境温度下在4小时内用完，如气温达30℃以上必须在3小时内用完，严禁使用隔夜砂浆。填充墙砌体砌筑时应双面挂线，错缝搭砌，不得出现通缝，加气砼砌块搭接长度应大于砌块长度的1/3，粘土大孔砖搭接长度应≥90mm；在转角、门窗洞口等部位，用粘土多孔砖或粘土实心砖配合砌筑，严禁粘土大孔砖平砌、打成半砖或七分头使用；加气砼砌块必须依据排列模数用手工锯切割，严禁使用瓦刀砍劈。
6、砌体施工前，施工单位要在填充墙基面弹出砌体中线或边线，在砼墙上弹出50水平控制线、墙体立边线及皮数线，并经自检符合图纸要求，否则不准进行大面砌筑施工。砌体拉结筋埋设位置要准确、平直，植筋必须依据弹好的墙身立边线和皮数线施工，植筋深度≥15d，严禁任意弯折和漏埋。墙体压通筋搭接固定采用绑扎丝，绑扎搭接长度≥40d,且≥300mm。
 7、各种水电暗管、沟槽、洞口和预埋件须在砌筑时预留或预埋，并保证位置准确，不得后期剔墙凿洞，杜绝开水平槽。
 8、砼过梁要保证支承长度≥250mm。
9、隔墙的端部及转角处应设置钢筋砼构造柱，当墙长≥5000mm时，中部应设置钢筋砼构造柱。
10、室内门洞口墙体在砌筑时，在门洞两侧埋设砼预制块，每侧三块，砼预制块位置分别为距门底、门顶≤200mm，中间分中设置；进户门洞口墙体必须现浇钢筋砼构造柱或抱框。
11、填充墙砌至梁板底时，应留200mm空隙，待抹灰前用粘土多孔砖或粘土实心砖斜砌敲紧、填浆、勾缝。
12、填充墙砌体灰缝及砂浆饱满度验收标准： 砌体分类 灰缝 厚度（mm） 饱满度标准 检验方法 粘土大孔砖 水平 8~12 ≥80% 采用百格网检查块材底面砂浆的粘结痕迹面积 垂直 8~12 填满砂浆，不得有透明缝、瞎缝、假缝 加气砼砌块 水平 15 ≥80% 垂直 20 ≥80%

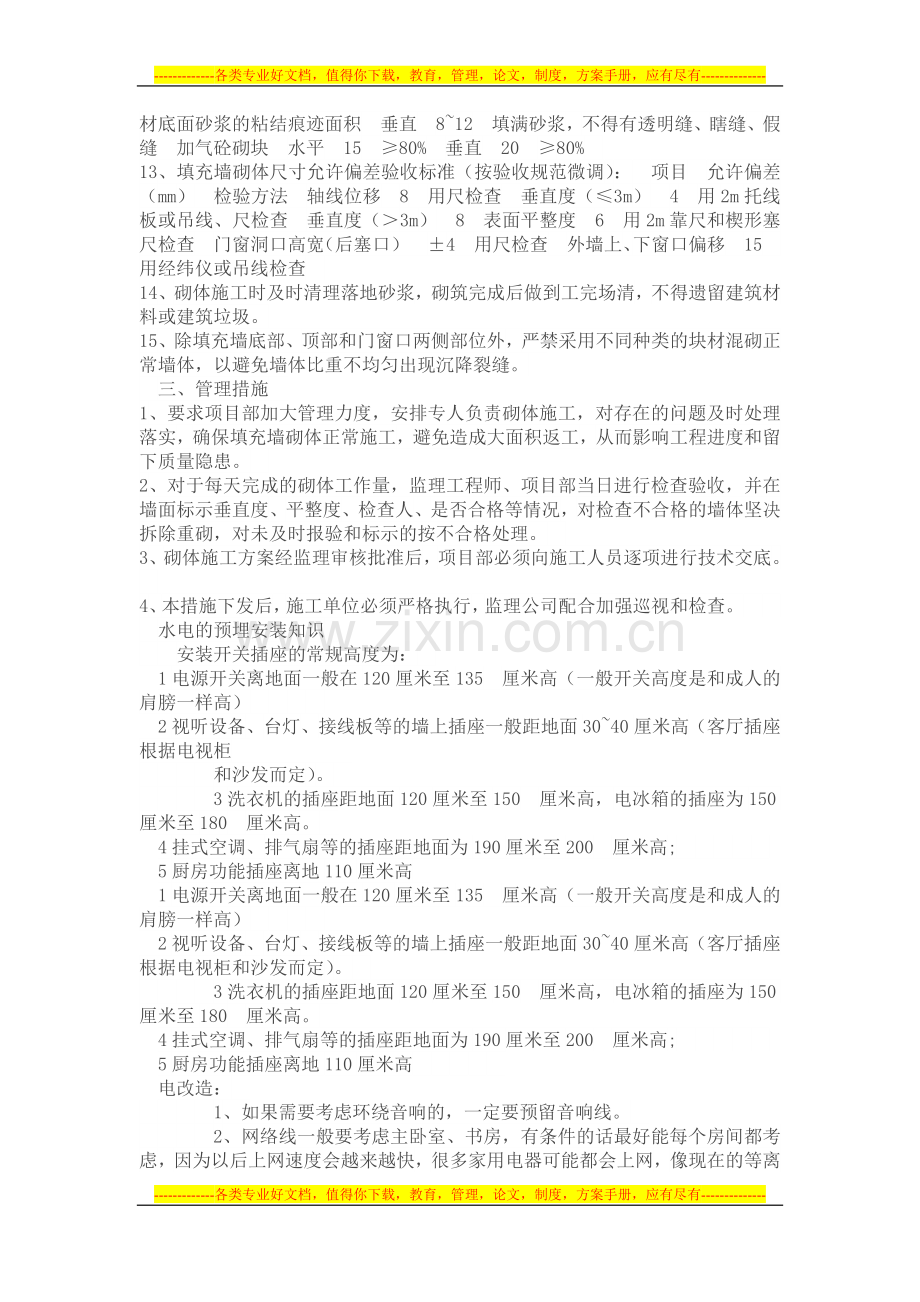

13、填充墙砌体尺寸允许偏差验收标准（按验收规范微调）： 项目 允许偏差（mm） 检验方法 轴线位移 8 用尺检查 垂直度（≤3m） 4 用2m托线板或吊线、尺检查 垂直度（＞3m） 8 表面平整度 6 用2m靠尺和楔形塞尺检查 门窗洞口高宽（后塞口） ±4 用尺检查 外墙上、下窗口偏移 15 用经纬仪或吊线检查
14、砌体施工时及时清理落地砂浆，砌筑完成后做到工完场清，不得遗留建筑材料或建筑垃圾。
15、除填充墙底部、顶部和门窗口两侧部位外，严禁采用不同种类的块材混砌正常墙体，以避免墙体比重不均匀出现沉降裂缝。
 三、管理措施
1、要求项目部加大管理力度，安排专人负责砌体施工，对存在的问题及时处理落实，确保填充墙砌体正常施工，避免造成大面积返工，从而影响工程进度和留下质量隐患。
2、对于每天完成的砌体工作量，监理工程师、项目部当日进行检查验收，并在墙面标示垂直度、平整度、检查人、是否合格等情况，对检查不合格的墙体坚决拆除重砌，对未及时报验和标示的按不合格处理。
3、砌体施工方案经监理审核批准后，项目部必须向施工人员逐项进行技术交底。
4、本措施下发后，施工单位必须严格执行，监理公司配合加强巡视和检查。
 水电的预埋安装知识
  安装开关插座的常规高度为：
1电源开关离地面一般在120厘米至135 厘米高（一般开关高度是和成人的肩膀一样高）
2视听设备、台灯、接线板等的墙上插座一般距地面30~40厘米高（客厅插座根据电视柜
    和沙发而定）。
    3洗衣机的插座距地面120厘米至150 厘米高，电冰箱的插座为150厘米至180 厘米高。
4挂式空调、排气扇等的插座距地面为190厘米至200 厘米高;
5厨房功能插座离地110厘米高
1电源开关离地面一般在120厘米至135 厘米高（一般开关高度是和成人的肩膀一样高）
2视听设备、台灯、接线板等的墙上插座一般距地面30~40厘米高（客厅插座根据电视柜和沙发而定）。
    3洗衣机的插座距地面120厘米至150 厘米高，电冰箱的插座为150厘米至180 厘米高。
4挂式空调、排气扇等的插座距地面为190厘米至200 厘米高;
5厨房功能插座离地110厘米高
电改造：
    1、如果需要考虑环绕音响的，一定要预留音响线。
    2、网络线一般要考虑主卧室、书房，有条件的话最好能每个房间都考虑，因为以后上网速度会越来越快，很多家用电器可能都会上网，像现在的等离子或液晶电视都可以直接当显示器使用了。
    3、电话线一般保证客厅及主卧有就行了，以后实在不行可以上无绳电话。
    4、电路改造完成后装修公司会出一份水电图纸，不过有条件的话，最好能用数码相机把整个改造情况全部照下来，比看图纸直观多了。
5、卫生间的插座要使用防水插座；
6、主卧室及跃层房子的楼梯间的开关可以选用双控开关，方便得多，主卧进门处开了灯，睡在床上，不用起床，伸手在床头就可以关灯了，相当方便。
    7、 DVD及功放等设备不一定非要同电视机装在一起，现在有些简洁的电视墙，希望只看到电视机，不想看到DVD等设备，可以把这些设备在装修时，线路预埋到合适的其它地方就可以实现了，比如客厅里面可以预埋到沙发边，换碟片都不用起身，主卧室的也可以预埋到床边，使用起来也非常方便。
    8、在计划开关插座的位置时一定要考虑好以后的家具的摆放，保证自己一定要使用方便，常见的问题如下：A、床头柜背后的插座经常被挡在床头柜后面，插和拔的时侯都极不方便，并且在使用时，床头柜靠不到墙，很不美观，因此能将插座位置错开床及床头柜最好，放在侧面点，实在不行，装在床头柜上面也比挡在后面好用。在计算位置时注意不要忘记衣柜的厚度，这时用点时间把位置算准确点以后用起来会很方便。B、洗衣机及冰箱插座位置也要注意这个问题。C、经常会出现装修完后，衣柜、书柜买回来，把开关插座挡住的现像，因此在预留开关插座位置时一定要考虑家具的摆放问题，在选购家具时要考虑电源的现有位置。
    9、 餐厅也要考虑一个插座，方便用电磁炉吃火锅之类的。
    10、电视机后面一般预留两至三个电源插座就够了，建议使用一个高质量的接线板，可以把电视、DVD、功放之类的插在一起，关机时，把接线板的开关一关就都关了，免得全部设备都长时间外在待机状态。
    11、现在有些卫生洁具如坐便器或淋浴房、冲浪浴缸都是带电源的，如果要选用这类产品，一定要预留电源。有带露台或花园的装饰，室外也需要预留电源插座以备不时之需。     12、家装常见线路荷栽额：1.5平方毫米铜芯线可承受2200W的负荷，2.5平方毫米铜芯线可承受3500W左右的负荷，4平方毫米铜芯线可承受5200W的负荷，6平方毫米铜芯线可承受8800W的负荷，10平方毫米铜芯线可承受14000W左右的负荷。
    13、灯具选购一定要注意选购的灯泡质量一定要好，不然真正的难得换，尽可能的选用优质的节能灯泡，亮度高又节能。1、水管安装安成后，在隐蔽验收时，一定要用试压泵进行试压试验，合格后方能进入下道工序，很多小公司或游击队不具备这种条件，可能为以后的使用带来隐患。
    2、坐便器、洗脸盆（台）、洗菜盆等出墙管件均应安装三角减压阀后方能接用水器，这样便于以后维修以及提高用水器具的使用寿命，价格也不贵。同时连接减压阀及龙头的金属软管也一定要用质量好的。如果质量不好的话，金属软管有受压过大爆裂的可能性，出现水漫金山的现象。
    3、安装厨卫间及卫生洁具前应检查原来是否做过防水（如已做过，也必须做24小时闭水试验），如无防水或防水被破坏，防水应重做。防水应高出地面250㎜以上，浴缸处应高出浴缸250㎜，淋浴房周范围内的墙面防水高度应做到1800以上，做完防水后，进行闭水试验不漏水方为合格。经常有些业主认为开发商已做好防水，就没有进行闭水试验，结果造成漏水，给自己带来相当大的麻烦。
    4、厨卫间除了必须有的下水孔洞之外，还必须要有地漏，避免出现地面积水现象，而且地面贴砖时一定要向地漏方向找好坡度。
    5、所有用水器，如龙头、坐便器、浴缸等在完工前必须包扎保护，根据情况尽量避免使用。6、天然气管道不得私自改动，严禁移动气表，如果确实需要改动，不好找装饰公司，可以通过物业联系煤气公司来改，费用也不高，如果是装饰公司改的，煤气公司最后可能不给你通气或是有可能罚款。
    7、安装热水器进出水时，进水的阀门和进气的阀门一定要注意区分，严禁错装，热水器应作到排气管道畅通，并必须排到室外。双卫的热水器容量不宜小于10升，电梯公寓使用的热水器最好为强排型，强排型热水器要求预留插座，插座距气源500㎜以上。     8、好一点的龙头，出水口处都有过滤网，在完工前或是使用一段时间后应将所有龙头的滤网清洁一次，以保证出水顺畅，有些时侯发现出水口的水越来越小，找不到原因，其实就是因为出水口的滤网没有清洁了。

建筑电气的各种施工及验收规范
建筑电器工程施工现场的质量管理，除应符合现行国家标准《建筑工程质量验收统一标准》GB 50300—2001的3.0.1规定外，尚应符合下列规定：
1 安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；
2   安装和调试用各类计量器具，应检定合格，使用时在有效期内。
说明：3.1.1 《建筑工程施工质量验收统一标准》3.0.1对施工现场应有的质量管理体系、制度和遵循的施工技术标准及其检查内容（见《统一标准》附录A）作出了明确的规定。本条结合本专业的特点，在符合《统一标准》3.0.1及附录A的规定前提下，作补充规定。 3.1.2    除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。
说明： 3.1.2 建筑电气工程施工，基本上在建筑结构施工完成以后，才能全面展开。钢结构构件就位前，按设计要求做好电气安装用支架，螺栓等部位的定位和连接，而构件就位，形成整体，处于受力状态，若不管构件大小、受力情况，盲目采用熔焊连接电气安装用的支架、螺栓等部件，会导致构件变形，使受拉构件失去预期承载能力，而存在隐患，显然是不允许的。气割开孔等热加工作业和熔焊一样会影响钢结构工程质量。
3.1.3    额定电压交流1kV及以下的应为低压电器设备、器具和材料；额定电压大于交流1kV、直流1.5kV的应为高压电器设备、器具和材料。
说明：3.1.3 本条是对建筑电气工程高低压的定义。与已颁布施行的国家标准《低压成套开关设备和控制设备》“第一部分：型式试验和部分型式试验成套设备”GB7251.1idt IEC439-1
中的规定是一致的。且与IEC-64的出版物364-1相吻合的。是与国际标准相同的。 3.1.4    电气设备上计量仪表和电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。
说明：3.1.4 这些仪表的指示或信号准确与否，关系到正确判断电气设备和其他建筑设备的运行状态，以及预期的功能和安全要求。建筑电气动力工程的空载试运行和建筑电气照明工程的负荷试运行，应按本规定执行；建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性，编制试运行方案或作业指导书，并应经施工单位审查批准、监理单位确认后执行。
3.1.6    动力和照明工程的漏电保护装置应做模拟动作试验。
说明：
3.1.6 漏电保护装置，也称残余（冗余）电流保护装置，是当用电设备发生电气故障形成电气设备可接近裸露导体带电时，为避免造成电击伤害人或动物而迅速切断电源的保护装置，故而在安装前或安装后要作模拟动作试验，以保证其灵敏度和可靠性。
3.1.7    接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。
3.1.8    高压的电气设备和布线系统继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150的规定。 说明：
3.1.8 高压的电气设备和布线系统及继电保护系统，在建筑电气工程中，是电网电力供应的高压终端，在投入运行前必须做交接试验，试验标准统一按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150执行。
3.1.9    低压的电气设备和布线系统的交接试验，应符合本规范的规定。
说明：低压部分交接试验结合建筑电气工程特点在有的分项工程中作了补充规定。 3.1.10   送至建筑智能化工程变送器的电量信号精度等级应符合设计要求，状态信号应正确；接收建筑智能化工程的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常、。
说明： 建筑智能化工程能正常运转离不开建筑电气工程的配合，条文的规定以明确彼此接口关系。
3.1.8 高压的电气设备和布线系统及继电保护系统，在建筑电气工程中，是电网电力供应的高压终端，在投入运行前必须做交接试验，试验标准统一按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150执行。
3.1.9    低压的电气设备和布线系统的交接试验，应符合本规范的规定。 说明：
3.1.9 低压部分交接试验结合建筑电气工程特点在有的分项工程中作了补充规定。 3.1.10   送至建筑智能化工程变送器的电量信号精度等级应符合设计要求，状态信号应正确；接收建筑智能化工程的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常、。
 说明：  建筑智能化工程能正常运转离不开建筑电气工程的配合，条文的规定以明确彼此接口关系。

建筑电气的各种设计规范
民用建筑电气设计规范
25 住宅（小区）电气设计
25.1 一般规定
25.1.1 本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
25.1.2 普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。
25.1.3 康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。
25.1.4 住宅电气设计应与国家同期经济发展水平相适应。
25.1.5 住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。 25.2 负荷等级
25.2.1 住宅楼的负荷等级应遵守本规范第3 章表3.2.2 常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。
25.2.2 建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。
25.2.3 10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。 25.3 供配电系统
25.3.1 供配电系统设计应符合下列要求：
1 住宅小区的10kV供电系统宜采用环网方式。
2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。
3 住宅小区供电系统宜留有发展的备用回路。
4 住宅小区内重要的集中负荷宜由变电所设专线供电。
5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。
6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。
剩余电流动作值的选择应符合下列要求：
1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。
2）当住宅的电源总进线断路器整定值为250～400A 时，断路器的剩余电流动作值宜为500mA。
3）当住宅的电源总进线断路器整定值大于400A 时，宜在总配电柜的出线回路上分别装设若干组具有剩余电流动作保护功能的断路器，其剩余电流动作值按本款1）、2）项设定。
4）消防设备供电回路的剩余电流动作保护装置不应作用于切断电源，只应作用于报警。
5）电源总进线处的剩余电流动作保护装置的报警除在配电柜上有显示外，还宜在小区值班室设声光报警。
7 住宅小区路灯的供电电源，宜由专用变压器或专用回路供电。 8 供配电系统应考虑三相用电负荷平衡。 9 单元（层）应设电源检修断路器一个。
10 只有单相用电设备的用户，其计算负荷电流小于等于40A 时应单相供电；计算负荷电流大于40A 时应三相供电。
11 当每户住宅采用单相供电时，进户的微型断路器应采用两极；当采用三相供电时，进户的微型断路器应采用三极。且应设置自复式过、欠电压保护器。 12 电度表容量应按用电负荷标准选择。电度表宜选用带有远传通信功能接口的产品。
13 电度表应按当地供电部门有关规定安装。当采用自动抄收数据远传的电度表时，安装位置可由工程设计决定。 14 电度表后宜装设断路器。
25.3.2 多层住宅
1 电源引入
1）多层住宅小区应分区域设置若干户外10/0.4/0.23kV 预装式变电站（带环网柜）。低压供电以住宅楼单元为供电单元，从户外变电站至单元总电源箱采用等截面电缆供电。 2）多层住宅宜采用树干式供电，并宜采用电缆埋地进线，进线处应设有电源箱，电源箱可选用室内型或室外型。
3）底层有商业设施的多层住宅，住户与商业设施宜分别引入电源并设置电源进线开关，商业设施的电度表宜安装在各核算单位，或集中安装在公共电表箱内。
2 配电系统
1）多层住宅的垂直干线，宜采用三相供电系统。每户宜采用单相配电方式。 2）多层住宅的配电系统宜按下列原则设计：
——采用树干式或分区树干式系统，向各层配电小间或配电箱供电； ——采用放射式或与树干式相结合的系统，由层配电小间或配电箱向本层各住户分配电箱配电。
3）住宅的楼梯照明、有线电视系统、访客对讲系统等公用电源，宜单独装设电度表。
4）公寓式单身宿舍及有计费要求的单身宿舍，宜设置电度表。
25.3.3 高层住宅
1 电源引入 1）高层住宅在底层或地下一层设10/0.4/0.23kV户内变电所或预装式变电站（带环网柜）。
2）十八层及以下住宅，视用电负荷的具体情况可以采用放射式或树干式供电系统，电源柜设在一层或地下室内，电源柜至室外宜留有不少于2 回路的备用管，管径为100～150mm，照明、电力及应急电源应分别引入。
3）十九层及以上住宅，宜由变电所设专线回路采用放射式系统供电，电力、照明及应急电源宜分别引入。
2 配电系统
1）向高层住宅供电的垂直干线，应采用三相供电系统，视负荷大小及分布状况可以采用如下形式：
——插接母线式系统，宜根据功能要求分段供电； ——电缆干线系统，宜采用预制分支电缆；
——应急照明可以采用树干式或分区树干式系统。
2）高层住宅每户宜采用单相配电方式。公共走廊、楼梯间、电梯前室等处照明电源，有线电视系统、访客对讲系统等公共电源，宜单独装设电度表。 3）住户电度表宜集中安装在每层配电间内。
25.3.4 别墅群区
1 电源引入
1）别墅群区宜分区域设置10/0.4/0.23kV户外预装式变电站（带环网柜）。 2）别墅群区宜采用树干式或树干式与放射式相结合的方式供电，低压供电以别墅为供电单元采用电缆进线，进线处应在室内或室外设置电源箱。
3）对用电负荷较大，离小区变电站较近的别墅，也可采用放射式供电。
2 配电系统
1）别墅的配电，应根据用电负荷的大小决定配电方式，当每户用电负荷为12kW 及以下时，宜采用单相配电，选用单相电度表；当每户用电负荷超过12kW 时，宜采用三相配电，并应考虑单相负荷的平衡配置，选用三个单相电度表。 2）别墅住户的配电箱宜安装在一层或便于检修的地方。 3）别墅的内部庭院照明应由住户配电箱供电。
4）别墅区的室外公共照明及其他公共用电由小区变电站供电。 25.4 住宅用电负荷标准及负荷计算
25.4.1 住宅楼的负荷容量应按国家现行标准的规定，并适当留有余量，保持一定的超前性。

建筑电气的各种标准图集以及常用做法
（一）、建筑电气工程施工图概念
    建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点
（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
   （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。    （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别
1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。
强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。
    3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。     4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。
（三）、建筑电气工程施工图的组成
电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。
1、主要包括目录、设计说明、图例、设备器材图表。
（1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、负荷分配、线路敷设方式、设备安装高度、施工图未能表明的特殊要求、施工注意事项、测试参数及业主的要求和施工原则。
（2） 图例:即图形符号,通常只列出本套图纸中的涉及的图形符号,在图例中可以标注装置与器具的安装方式和安装高度。
（3）设备器材表:表明本套图纸中的电气设备、器具及材料明细。 2、电气系统图：指导组织定购，安装调试。 3、平面布置图：指导施工与验收的依据。 4、安装接线图：指导电气安装检查接线。 5、标准图集：指导施工及验收依据。
二  电气工程图的识读
（一）、常用的文字符号及图形符号
图纸是工程“语言”，这种“语言”是采用规定符号的形式表示出来，符号分为文字符号及图形符号。熟悉和掌握“语言”是十分关键的。对了解设计者的意图、掌握安装工程项目、安装技术、施工准备、材料消耗、安装机器具安排、工程质量、编制施工组织设计、工程施工图预算（或投标报价）意义十分重大。 电气工程图常用的文字符号（见表1-1） 常用的文字符号有：
1、表示相序的文字符号。
2、表示线路敷设方式的文字符号。 3、表示敷设部位的文字符号。 4、表示器具安装方式的文字符号。 5、线路标注的文字符号
（二） 电气工程图常用的图形符号（见模拟项目电施D-02 图例符号）
电气工程图常用的文字
符    号
说     明
线路敷设方式

相序
SR
用钢线槽敷设

A
A相（第一相）涂黄色

B
B相（第二相）涂绿色

C
C相（第三相）涂红色

N
N相为中性线涂黑色
线路敷设方式
E
明敷

C
暗敷

SR
沿钢索敷设

SC
穿水煤气钢管敷设

TC
穿电线管敷

CP
穿金属软管敷设

PC
穿硬塑料管

FPC
穿半硬塑料管

CT
电缆桥架敷设

建筑电气的各种常规设计以及施工
一、施工前的准备工作
在工程项目开工前，电气安装技术人员应首先熟悉电气施工图纸，并会同土建施工技术人员共同查对土建施工图与电气施工图，列出哪些部分有交叉施工，根据土建施工进度计划，对有关基础型钢预埋、支吊架预埋和线路保护管预埋等，排出配合交叉施工计划，确定准确配合时间，以防遗漏和发生差错。并在配合施工之前，将各种预埋件制作好，并做好必要的防腐处理，充分做好施工前技术与材料准备工作。
二、施工阶段的质量控制 施工中必须根据已会审后的电气施工图纸和有关技术文件，按照国家现行的电气工程施工及验收规范，地方有关工程建设的法规、文件，经审批的施工组织设计（施工技术方案）进行。施工中若发现图纸问题应及时提出并处理，不允许未经未经同意擅自变更设计。
严格推行规范化操作程序，编制符合规范、工艺标准，具有可操作性的质量控制程序。每道工序未经有关人员在验收表上签字，不得进行下道工序，记录好工作日志，防止监督流于形式。
在施工阶段要严把材料质量关，推行质量控制卡措施，每种材料要有完整的资料（出厂合格证、检测报告、复测报告等）并经过建设单位、监理单位签字才可进场，将不合格材料进入工程的门路堵死；其次要严格控制分部工程的质量关，重点是工序的质量控制。在施工阶段中质量控制要注意细节部分，重点检查和控制。
1、基础施工阶段的质量控制：在基础工程施工时，应及时配合土建做好强、弱电专业的进户电缆穿墙管及止水挡板的预埋、预留工作。这一工作要求电气专业应赶在土建做墙体防水处理之前完成，避免电气施工破坏防水层造成墙体今后渗漏；对需要预埋的铁件、吊卡、木砖、吊杆基础螺栓及配电柜基础型钢等预埋件，电气施工人员应配合土建提前做好准备，土建施工到位及时埋入，不得遗漏。电气施工安装中，管理人员只有努力提高自身的素质和专业能力，才能把好质量关。
2、主体施工阶段的质量控制：首先必须分清工程中的重点环节。在电气工程质量监控中，确定配电装置、电力电缆、配电箱三个重点设备交接协调环节，明确关系，制定措施，根据规范进行超前监控，达到对工程质量的预控。其次，必须在监控好重点环节的基础上以点带面，促动整个系统工程的质量控制。电气工程要与土建工程紧密配合，根据土建浇注混凝土的进度要求及流水作业的顺序，逐层逐段的做好电管铺设工作，这是整个电气安装工程的关键工作，做的不好不仅影响土建施工进度与质量，而且也影响整个电气安装工程后续工序的质量与进度。浇注混凝土时，电工应留人看守，以防振捣混凝土时损坏配管或使得开关盒移位。遇有管路损坏时，应及时修复。
3、装修阶段的质量控制：在砌筑隔墙之前应与土建工长和放线员将水平线及隔墙线核实一遍，因为将按此线确定管路预埋位置及各种灯具、开关插座的位置、标高。抹灰之前，电气施工人员应按内墙上弹出的水平线和墙面线，将所有电气工程中的预留孔洞按设计和规范要求核实一遍，符合要求后将箱盒稳定好，将全部暗配管路也检查一遍，然后扫通管路，穿好带线，堵好管盒。抹灰时配合土建做好配电箱的贴门脸及箱盒的收口，箱盒处抹灰收口应光滑平整。
三、电气工程施工的安全管理
要坚持“安全第一，预防为主”的方针，编制针对本工程的安全技术措施及安全组织措施，对施工人员进行安全技术交底，并设专职持证上岗的安全员。
1、建立施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
2、建立技术交底制度，向专业电工、各类用电人员介绍施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并在技术交底文字资料上履行签字手续，注明交底日期。
3、建立安全教育和培训制度，定期对专业电工及用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。
电气工程中应把“质量第一、安全第一”放在首位，应根据工程的自身特点，对施工中的每一个环节都要实施有效的动态控制，做好技术交底，认真管理好从材料采购、施工过程到工程验收的全过程，并且建立良好的质量监督体系，提高电气工程的工程质量。
电气施工技术、施工组织与预算
电气进场施工技术交底书
　 施工队接到施工任务后，施工过程中必须依据技术交底来进行施工，不得自行其是，不得违规施工：
　　1、 必须严格按照经会审后确定的施工图纸进行施工；不得擅自改动。　　
2、 进入施工现场必须遵守施工现场安全生产、文明施工的管理规定；施工现场临时用电规定、安全技术操作规程、安全教育制度。
　　3、 协助施工材料的进场退场搬运、材料转移搬运、仓库变迁的材料搬运，领取施工材料要登记。
　　4、 施工过程中，要爱护好施工材料，不得损坏和浪费施工材料，施工结束后，要把施工剩余材料（包括废线和包装箱）回收回仓库，不准私自处理。不准私自把施工材料带出工地。　　
5、 线管、线槽安装高度为距离天花面300毫米处，与消防或空调管道交叉作业时，应注意避开风口和噴淋口，且距离不低于50毫米，平行时，距离不低于100毫米。
　　6、 线管内不能有电线驳接头，线槽及接线盒内除接地(PE)线和保护接零(PEN)线外，其他线不得驳接，线路必须在电器设备及照明灯具内驳接。　　
7、 线管和线槽在建筑物变形缝处，应设置补偿装置。
　　8、 线管、线槽敷设的水平度，偏差不能超过4毫米，垂直度偏差不能超过3毫米。
　　9、 不同回路、不同电压等级和交流与直流的电线，不能穿于同一线管内，电线穿线管，导线总面积不大于管内面积的40%，线槽内导线总面积不大于线槽面积的60%。
　　10、 电线敷设：零线统一采用蓝色，相线采用黄、绿、红三色均可，地线采用黄绿双色线。
　　11、 暗敷的线路，必须采用镀锌线管保护，埋设深度与建筑物、构筑物表面的距离不应小于15毫米。
　　12、 DG20、DG25线管直线段固定支架安装距离不能超出1500毫米，固定点间距均匀，安装牢固，在终端、弯头或柜、台、箱、盘等边缘距离150毫米至500毫米范围内设有管卡。
　　13、 镀锌线管之间的连接不得采用软管代替，同时必须有跨接接地线，接地线采用专用接线夹，连线采用黄绿双色铜芯软导线，线芯面积不小于4平方毫米。
　　14、 线管或线槽经金属软管与灯具连接时，金属软管长度不得超过800毫米，连线不得超过1000毫米。
　　15、 40×60、60×80线槽支架安装距离不得超过1300毫米，80×100至150×300线槽支架安装距离不得超过1000毫米。
　　16、 金属线槽全长不少于两处与接地（PE）或接零（PEN）干线连接。
　　17、 镀锌线槽间连接扳的两端不跨接接地线，但连接板两端不少于两个有防松螺帽或防松垫圈的固定螺　栓。
　　18、 线槽应安装牢固，无扭曲变形，紧固件螺母应在线槽外面，电线在线槽内应有一定余量，不得有接头。电线按回路编号，分段绑扎，绑扎点间距不应大于两米。
　　19、 电线、电缆穿管前，应清除管内杂物和积水，管口应有保护措施。
　　20、 在电气设备器具安装前，必须把线路的绝缘电阻测量好，并做好记录。
　　21、 金属管或其它属性导管与刚性导管或电气设备器具间的连接必须采用专用接头连接。
　　22、 电器设备的金属线盒必须有明显的保护接地（PE）线，保护接零（PEN）线连接。
　　23、 照明配电箱内配线整齐，无绞接现象，垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于两根，零线和保护地线应经汇流排配出，回路编号应齐全，标识正确。
　　24、 同一场所安装的开关、插座高度偏差不超过3毫米，并列安装的开关、插座水平偏差不超过2毫米。单相插座接线应符合左零右相的原则。
25、 相线应经开关控制,开关边缘距门框的距离为0.15米~0.20米，距地面高度为1.3米。
　　26、 每个灯具固定用螺钉或螺栓不小于2个,在墙身上安装时,距地面的高度不应小于2.5米。
　　27、 嵌入顶棚内的装饰灯具应固定在专设的框架上,成排灯具的中心线不允许偏差超过3毫米,导线不应贴近灯具外壳,灯盒内应留有余量,灯具的边框应紧贴在顶棚面上,矩形灯具的边框宜与顶棚面的装饰直线平行,其偏差不应大于5毫米。
　　28、 配线工程完成后,应用500V兆欧表测量导线对地或两根导线间的绝缘电阻,且绝缘电阻值不小于0.5MΩ。
　　29、 建筑照明的系统安装完成后,应对系统中公共照明通电连续试运行24小时,住宅则通电连续试运行8小时,所有照明灯具均应开启,且每2小时记录运行状态1次,要求在连续试运行时间内无故障。
