荣盛炼钢节能减排技改工程.ppt

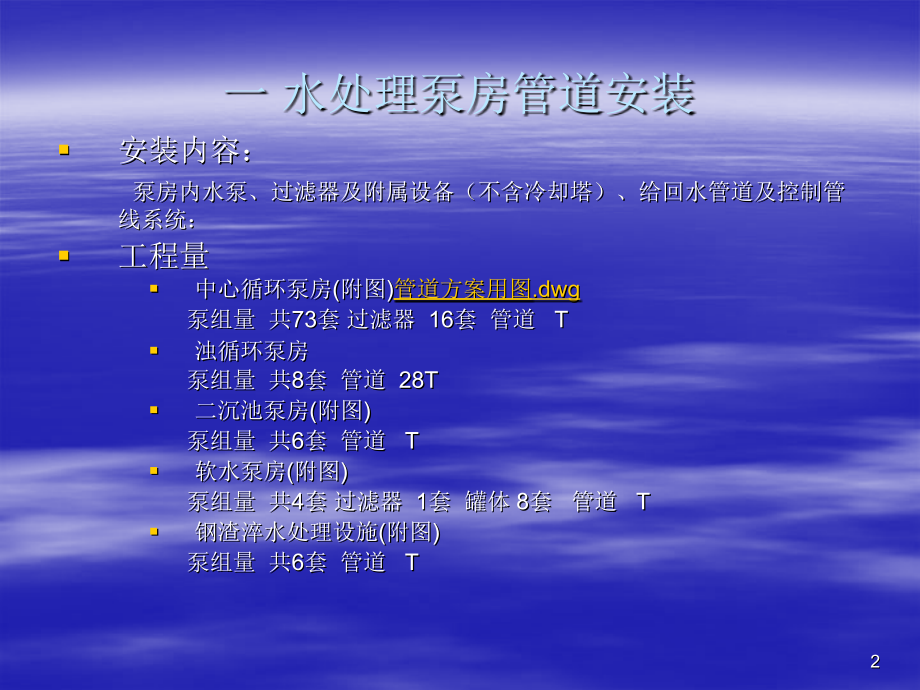

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,荣盛炼钢节能减排技改工程工业管道安装施工组织方案,中冶天工上海十三冶张家港分公司炼钢项目经理部,2008.4,1,一 水处理泵房管道安装,安装内容：,泵房内水泵、过滤器及附属设备（不含冷却塔）、给回水管道及控制管线系统：,工程量,中心循环泵房(附图),管道方案用图.dwg,泵组量 共73套 过滤器 16套 管道 T,浊循环泵房,泵组量 共8套 管道 28T,二沉池泵房(附图),泵组量 共6套 管道 T,软水泵房(附图),泵组量 共4套 过滤器 1套 罐体 8套 管道 T,钢渣淬水处理设施(附图),泵组量 共6套 管道 T,2,吊装及搬运,1.泵房里管道与泵站设备在先采用汽车运至外部，用汽车吊卸车后，在泵方门口放滚木用电动葫芦拉至房内，管道组织及搬运时用泵房内的电动葫芦；,2.外部冷却塔管道采用汽车吊吊装，手拉葫芦就位安装。,劳动力配置,管道组 管工 5人 电焊工 10人 普工 10,设备组 钳工 4人 电焊工 3人 普工 8,技术措施,前提及需配合专业,1.土建泵组基础达到安装要求;,2.冷却塔设备安装就位；,3.泵房内电动葫芦可使用。,3,二 水处理地下管廊管道安装,安装内容：,管廊内给回水管道、系统控制阀门、管道支架,工程量：,管道 28根 T 支架 T,吊装及搬运,管道先采用汽车运至管廊吊装口旁，用汽车吊从吊装孔吊入管廊内，管道安装及搬运时用手拉葫芦配合卷扬机。,劳动力,配置,管道组 管工 4人 电焊工 8人 普工 8,4,技术措施,在管廊内设置卷扬机1台，滚动木20根,前提及需配合专业,1.土建管廊达到安装要求;,2.管廊成段拆模后及时将管道放入。,5,三 水处理外线区域管道安装,安装内容：,外部过滤器装置组、浊循环与生产水埋地管道,工程量,快速过滤器(附图)14套 管道 T,吊装及搬运,管道及设备先采用汽车吊进行搬运吊装。,劳动力,配置,管道组 管工 2人 电焊工 2人 普工 5 钳工 3人,6,技术措施,前提及需配合专业,1.土建设备基础达到安装要求;,2.土建厂区地坪布置。,7,四 转炉区域管道安装,安装内容：,1#、2#、3#转炉平台区域水、气管道及系统控制阀门、管道支架,水系统（附图）,氧枪冷却水、转炉炉帽冷却水（与连铸、液压系统等设备共用）、转炉除尘用水（汽化烟道浊环水）,、转炉,软水,（汽化烟道低压循环、自循环、高压循环）,、生产生活综合用水、转炉炉渣用浊环水（取消）,工程量：,管道(DN15600)T 支架 T,8,燃气系统,转炉氧枪及副枪顶底复吹用气、车间事故切割用氧、铁水罐与中间罐烘烤用转炉煤气、钢水罐快速烘烤用焦炉煤气、转炉复吹用氩、转炉溅渣护炉用氮、转炉复吹用氮、转炉吹氧管集中斗和加料溜槽氮封用氮、车间事故切割用天燃气,工程量：,管道(DN151020)T(共 根)支架 T,热力系统,转炉,蒸汽：,汽化烟道（活动烟罩、氧枪口、下溜槽与除氧水箱低压循 环；中段烟道自循环；炉口固定段烟道、可移动段烟道及末端烟道高压循环）,；输出蒸汽管道,转炉压缩空气：气动控制用净化空气、动力吹扫用普通空气,工程量：,泵组：7套 管道(DN15600)T 支架 T,锅炉加药装置 2套,9,吊装及搬运,平台与设备配管管道及阀组先采用汽车吊或厂房行车，然后用手拉葫芦配合卷扬进行安装。,劳动力,配置,管道组 管工 10人 电焊工 15人 普工 15,技术措施,前提及需配合专业,结构平台成形，设备基本就位；,10,五 转炉区厂房柱列管道安装,安装内容：,转炉区用水系统、介质系统管道,水系统（附图）,氧枪冷却水、转炉炉帽冷却水（液压系统等设备共用）、转炉除尘用水（汽化烟道浊环水）、转炉软水、生产综合用水,燃气系统,氧气、氮气、氩气、转炉煤气、焦炉煤气、天燃气,热力系统,压缩空气、蒸汽,吊装及搬运,管道及阀组先采用汽车吊或厂房行车，然后用手拉葫芦配合卷扬进行安装；,11,劳动力配置,管道组 管工 10人 电焊工 14人 普工 14,技术措施,柱列管道安装吊架上搭设跳板，两柱列间留1处支架暂不安装，当管道上架后再进行安装。,前提及需配合专业,柱列结构支架达到安装要求；,12,六 RH炉区管道安装,安装内容：,RH炉平台区水、气管道及系统控制阀门、管道支架,水系统,TCOB枪冷却水、设备冷却水（与TCOB枪共用回水）、蒸汽喷射泵冷凝水、其它设备间接冷却水（液压站等共用）、生产生活综合用水,工程量：,管道(DN )T 支架 T,燃气系统,真空炉用氧气及天燃气、车间事故切割用氧及天燃气、RH精炼用氩、真空炉用氮,工程量：,管道(DN15)T(共 根)支架 T,13,热力系统,RH真空精炼炉用蒸汽（专用）；,RH炉压缩空气：气动控制用净化空气、动力吹扫用普通空气,吊装及搬运,平台与设备配管管道及阀组先采用汽车吊或厂房行车，然后用手拉葫芦配合卷扬进行安装；,劳动力配置,管道组 管工 8人 电焊工 12人 普工 13,技术措施,前提及需配合专业,1.土建达到安装要求；,2.结构平台成形，设备基本就位；,14,七 LF炉区管道安装,安装内容：,LF炉平台区水、气管道及系统控制阀门、管道支架,水系统,LF炉净循环冷却水（变压器、炉体设备）、生产生活综合用水,工程量：,管道(DN )T 支架 T,燃气系统,LF炉精炼用氩、车间事故切割用氧及天燃气,工程量：,管道(DN15)T(共 根)支架 T,15,热力系统,LF炉压缩空气：气动控制用净化空气、动力吹扫用普通空气,吊装及搬运,管道及阀组先采用汽车吊或厂房行车，然后用手拉葫芦进行安装；,劳动力配置,管道组 管工 6人 电焊工 8人 普工 10人,技术措施,前提及需配合专业,1.土建达到安装要求；,2.设备基本就位；,16,八 脱硫区域管道安装,安装内容：,脱硫平台区水、气管道及系统控制阀门、管道支架,水系统,设备净循环用水（液压站、除尘风机等）,工程量：,管道(DN )T 支架 T,燃气系统,脱硫用氮气、车间事故切割用氧及天燃气,工程量：,管道(DN15)T(共 根)支架 T,热力系统,动力吹扫用普通空气,17,吊装及搬运,管道及阀组先采用汽车吊或厂房行车，然后用手拉葫芦进行安装；,劳动力,配置,管道组 管工 6人 电焊工 8人 普工 10人,技术措施,前提及需配合专业,1.土建达到安装要求；,2.设备基本就位；,18,九 吹氩站区域管道安装,安装内容：,吹氩平台区水、气管道及系统控制阀门、管道支架。,水系统,设备净循环冷却水（炉盖冷却）。,工程量：,管道(DN )T 支架 T,燃气系统,钢包吹氩站用氩气、车间事故切割用氧及天燃气,工程量：,管道(DN15)T(共 根)支架 T,热力系统,动力吹扫用普通空气、气动控制用净化空气,19,吊装及搬运,管道及阀组先采用汽车吊或厂房行车，然后用手拉葫芦进行安装；,劳动力,配置,管道组 管工 6人 电焊工 8人 普工 10,技术措施,前提及需配合专业,1.土建达到安装要求；,2.设备基本就位。,20,十 转炉区各操作小房管道安装,安装内容：,主控楼及岗位室给排水及空调冷却冷凝水。,工程量：,管道(DN )T 卫生洁具 套 支架 T,吊装及搬运,采用汽车吊和手拉葫芦进行安装；,劳动力配置,管道组 管工 3人 电焊工 1人 普工 4,技术措施,前提及需配合专业,1.土建达到安装要求；,2.设备基本就位,；,21,十一 连铸地下管廊管道安装,安装内容：,管廊内给回水管道、系统控制阀门、管道支架,工程量(附图)：,管道(DN150700)570T(共25根)支架 24T,吊装及搬运,管道先采用汽车运至管廊吊装口旁，用汽车吊从吊装孔吊入管廊内，管道安装及搬运时用手拉葫芦配合卷扬机。,劳动力配置,管道组 管工 4人 电焊工 8人 普工 8人,22,技术措施,在管廊内设置卷扬机1台，滚动木20根,前提及需配合专业,1.土建管廊达到安装要求；,2.管廊成段拆模后及时将管道放入；,3.靠炼钢侧管道安装时必须在土建上层各段支模前将下层管道穿出安装过电缆隧道外。,23,十二 连铸机管道安装,安装内容：,连铸浇筑平台区、配水间与二冷室区域循环水、介质系统,水系统,机械设备冷却水、喷淋冷却水、结晶器冷却水、冲氧化铁皮浊循环水、液压站及风机设备冷却水、生活生产综合用水,工程量：,管道(DN )T 支架 T,燃气系统,火焰切割机用氧气及天燃气、钢水罐快速烘烤用焦炉煤气、中间包事故用氩气及氮气、车间事故切割用氧及天燃气,工程量：,管道(DN15)T(共 根)支架 T,热力系统,动力吹扫用普通空气、气动控制用净化空气、喷淋冷却用二冷空气；,24,工程量：,管道(DN15)T(共 根)支架 T,吊装及搬运,管道及阀组先采用汽车吊或厂房行车门口，然后用手拉葫芦配合卷扬进行安装；,劳动力配置,管道组 管工 8人 电焊工 12人 普工 15,技术措施,1.在配水间内用滚木搬运;,2.二冷室内管道先采用PDMS软件预制后组装。,前提及需配合专业,1.土建达到安装要求；,2.设备基本就位；,25,十三 连铸区厂房柱列管道安装,安装内容：,连铸区用水系统、介质系统管道,水系统（附图）,生产综合用水,工程量：,管道(DN15)T(共 根)支架 T,燃气系统,氧气、氮气、氩气、焦炉煤气、天燃气,工程量：,管道(DN15)T(共 根)支架 T,热力系统,净化压缩空气、普通压缩空气,工程量：,管道(DN15)T(共 根)支架 T,26,吊装及搬运,管道及阀组先采用汽车吊或厂房行车，然后用手拉葫芦配合卷扬进行安装；,劳动力配置,管道组 管工 8人 电焊工 12人 普工 10人,技术措施,柱列管道安装吊架上搭设跳板，两柱列间留1处支架暂不安装，当管道上架后再进行安装。,前提及需配合专业,柱列结构支架达到安装要求；,27,十四 漩流沉淀池管道安装,安装内容：,1#、2#漩流池泵组及管道阀组安装、浊循环冲渣进回水管道,工程量：,管道(DN1001000)25T 支架 0.8T 泵组 13套,吊装及搬运,管道及阀组先采用汽车吊或厂房行车，然后用手拉葫芦进行安装；,劳动力配置,管道组 管工 2人 电焊工 4人 普工 5人 钳工 1人,技术措施,前提及需配合专业,1.土建达到安装要求；,2.进水管道施工前必须配合土建从外部穿入；,28,十五 连铸区各操作小房管道安装,安装内容：,操作室及岗位室给排水及空调冷凝水,吊装及搬运,管道先采用汽车吊或厂房行车，然后用手拉葫芦进行安装；,劳动力,配置,管道组 管工 3人 电焊工 1人 普工 4,技术措施,前提及需配合专业,1.土建达到安装要求；,2.设备基本就位；,29,十六 连铸维修区管道安装,安装内容：,结晶器维修区循环水管道、压缩空气管道,吊装及搬运,管道先采用汽车吊或厂房行车，然后用手拉葫芦进行安装；,劳动力,配置,管道组 管工 2人 电焊工 2人 普工 2,技术措施,前提及需配合专业,1.土建达到安装要求；,2.设备基本就位；,30,十七 球罐区管道安装,安装内容：,球罐区球罐及管道阀组安装,工程量：,设备：氧气球罐(3个)、氮气球罐(2个)、氩气球罐(1个)共计,管道：68T,吊装及搬运,1.设备拼装采用汽车吊；,2管道及阀组先采用汽车吊，然后用手拉葫芦进行安装；,劳动力配置,管道组 管工 8人 电焊工 16人 普工 14 钳工 2人,技术措施,球罐支座固定后，采用拉设脚手架进行作业,前提及需配合专业,土建达到安装要求；,31,十八 煤气柜区管道安装,安装内容：,电除尘器与加压机设备安装、管道及阀组安装,工程量,设备(T)：电除尘器(2台)、加压机(6台)管道（T)：转炉煤气、焦炉煤气、氮气、压缩空气、混合煤气、给水及排水系统,吊装及搬运,先采用汽车吊，然后用手拉葫芦进行调整安装；,劳动力配置,管道组 管工 2人 电焊工 4人 普工 4人,技术措施,前提及需配合专业,土建达到安装要求；,32,十九 公辅区操作房及转运站管道安装,安装内容：,各操作车间与转运站介质及给排水管道安装,工程量：,16#,转运站介质及给排水管道、废钢仓库空气管道、耐材及备件仓库给排水管道安装、除尘设备冷却水管道安装,管道：T 卫生洁具 套 支架 T,吊装及搬运,采用汽车吊或手拉葫芦配合进行安装；,劳动力配置,管道组 管工 3人 电焊工 3人 普工 4,技术措施,前提及需配合专业,土建达到安装要求；,33,
