玻璃天窗安装方案.docx

玻璃天窗安装方案

1玻璃天窗施工流程图
材料准备
玻璃安装
^查
测量放线
横龙骨安装
打胶
转接件安装
竖龙骨安装
清洗

2施工准备
(1) 玻璃天窗材料的组织
根据分格编号图，对每块玻璃进行编号，计算铝合金型材等各种材料、五金配
件的用量，编制采购、表面处理、加工制作计划书。
编制采购、喷涂
工、组装拼装计划书
供货商返
回计划书
生产、
在型材供
生产、发
:验证
:验证
材料到施
工单位制
作工厂卸
货、待检

在表面处理厂处验证生产、发运情况
按规定对各种材料进
行
组
、加工、制作、
装
O9要求对每
按 S
道工序进行检验
半成品出厂检验签发
出厂合格证
发运工地验收安装

3竖龙骨安装

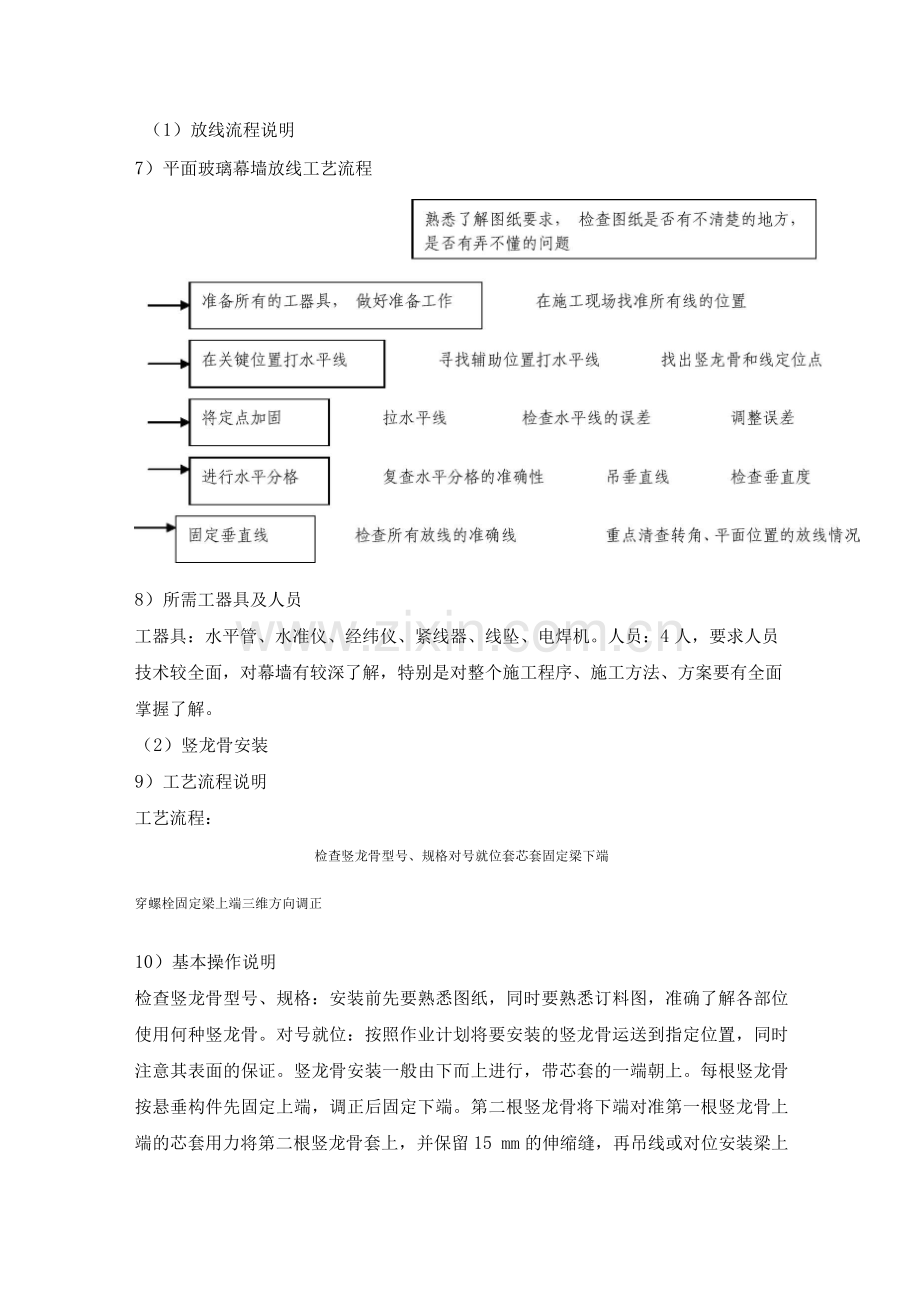

（1）放线流程说明
7）平面玻璃幕墙放线工艺流程

8）所需工器具及人员
工器具：水平管、水准仪、经纬仪、紧线器、线坠、电焊机。人员：4人，要求人员技术较全面，对幕墙有较深了解，特别是对整个施工程序、施工方法、方案要有全面掌握了解。
（2）竖龙骨安装
9）工艺流程说明
工艺流程：
检查竖龙骨型号、规格对号就位套芯套固定梁下端
穿螺栓固定梁上端三维方向调正
10）基本操作说明
检查竖龙骨型号、规格：安装前先要熟悉图纸，同时要熟悉订料图，准确了解各部位使用何种竖龙骨。对号就位：按照作业计划将要安装的竖龙骨运送到指定位置，同时注意其表面的保证。竖龙骨安装一般由下而上进行，带芯套的一端朝上。每根竖龙骨按悬垂构件先固定上端，调正后固定下端。第二根竖龙骨将下端对准第一根竖龙骨上端的芯套用力将第二根竖龙骨套上，并保留15 mm的伸缩缝，再吊线或对位安装梁上端，依此往上安装。竖龙骨安装后，对照上步工序测定定位线，对三维方向进行初调，保持误差＜ 1 m m,待基本安装完后在下道工序中再进行全面调整。
（3 ）竖龙骨校正与验收
11）工艺流程说明

1 2）基本操作说明
A放基准线
在竖龙骨校正时首先要放基准线。所有基准线的放置要求准确无误，先要吊垂直基准线，每隔3-4根竖龙骨要吊一根垂直基准线，垂直基准线放好后要用经纬仪，测定基准线的准确度，要保证基准线的自身的准确。同时为了防止基准线受风力的影响，在经纬仪测定时要将基准线端固定好，基准线垂线位于竖龙骨的外侧面。
B打水平线
在垂直基准线放好后，要打一次闭合水平线，水平线用水准仪抄平后固定，水平线位于竖龙骨的上面。
C建立基准平面（垂直）
在基准垂线与基准水平线确定后，在竖龙骨外侧面就形成了一个平面。这就是我们建立的基准面，所有竖龙骨的外侧面都应位于这个基准面上，同时竖龙骨应与基准垂线平齐，否则就要调整。
D校尺
基准面建立后就要进行测量。测量前要对所有量具进行校尺，所有量具必须准确无误，所使用的米尺要统一，有误差的米尺不能在测量中使用。
E误差
基准面确定后，要检查每一根竖龙骨的外侧面是否在基准面上，测量出误差并登记，同时对水平线垂直误差进行测量，一般在铁角码位处测量水平分格误差。调整平面外误差（进深误差）：在测到平面误差后，对有平面外误差的竖龙骨进行调整，调整时用木块轻击竖龙骨注意不能损伤铝材表面氧化膜，必要时将螺栓松开调整，如仍然调整不好就要将竖龙骨拆下重新安装。调整平面内垂直误差（分格误差）：调整三维误差，事实上不能单独分开调整，调整时要综合考虑，兼顾调整；调整误差时要注意新的误差的发生。用经纬仪检验误差调整结果：在竖龙骨调整后要用经纬仪进一步测量误差调整情况，严格的检验和复验是质量的保证。所有调整完成并用经纬仪测试都符合要求后，竖龙骨定位完成。已定位的竖龙骨在组织验收时，如有超过误差标准范围时须调整。
F组织验收
组织验收分两步：第一步是由工程项目负责人组织，由班组长、施工员、质检员参加组成验收小组，对竖龙骨安装情况进行验收，并填写质量验收表，同时做好隐蔽工程记录第二步是由公司组织工地负责人、业主代表、公司总工室、设计室等人员进行验收。在此项验收通过后才能进行下一道工序。
G资料管理
资料记录要全面。要规范化填写各种表格。资料填写整理装订完整，上缴全套资料到公司资料室。
H竖龙骨保护膜的粘贴
工艺流程：
选择合适规格的塑料膜清洁竖框面包裹竖框
贴胶粘带检查是否有遗漏
4横龙骨安装
（1）横龙骨测量定位与放线
1）工艺流程说明
工艺流程：
从顶部往下排尺―安装横龙骨
2）基本操作说明
I排尺：从顶部的长边两端开始排尺，定位横向分格，然后两边拉上通线，。
J误差：排尺完毕测定调整段误差，记录下每一个数据。
K调整：通知设计及材料供应人员，及时订购调整段材料。根据方案对图纸中有改动的地方进行调整，调整时要附有详细的文字调整说明和表面具体的尺寸位置要求，最后绘制一份调整后的施工图。
L。
M放线：
横龙骨放线是在竖龙骨上标出横龙骨应在位置，在每根竖龙骨上都要准确无误，一般放线是遵循从中间向上下分线的原则进行。以天窗顶部的长边水平线为标准,随时复查分格是否水平。
N检查：横龙骨放线完成后，为保证万无一失，对其准确性水平度进行抽样检查，对每一个组的工作都要检查防止出现误差，发现误差马上调整。
3）资料整理
测量资料是我们从工程得到的第一手资料，是原始数据和调整的依据，故资料要清晰完整，装订整齐，妥善保存，不能遗失。调整方案要一式三份，工地留底一份，同时上交主管部门和设计室各一份。
（2）横龙骨角码定位钻孔
①工艺流程说明
工艺流程:
准备模具
检验模具的准确性
检查横龙骨定位线

*钻孔检查
②基本操作说明
A准备模具：钻孔前首先准备模具，模具要根据不同的需要，一般情况下至少要准备两种：一是方通模具；二是线通模具。每次施工前要准备齐。
B检验模上的准确性（试模）：在全面钻孔前要先检验模具的准确性，方法是先选择一个施工段，根据横龙骨定位线，用模具先钻孔安装横龙骨，然后测量横龙骨是否有误差，如有误差就要对模具进行调整。直到准确为止。
C检查横龙骨定位线：在每一个施工段钻孔之前要检查确认横龙骨定位线，是否有遗漏或是有疑问，确定无误后才能开始钻孔。
D钻孔：钻孔前要做好准备，主要有工具准备电源准备等，同时各施工班组要统一施工方法，避免径不一导致误差。
E检查：每个施工段钻完要进行验收，验收的主要内容有孔径、标高、数量,定位对铝材是否有损伤，是否有不通的孔等。
(3) 横龙骨安装
①工艺流程说明
工艺流程：
施工准备—检查各种材料质量就位安装检查
②基本操作说明
A施工准备：在横龙骨安装前要做好的施工准备有：第一，资料准备。要认清图纸，注意分清开启扇位置，不能将横龙骨装错；第
二，是材料准备。要准备好各种所需材料，清查各材料的规格数量是否符合要求，施工人员要有各横龙骨应在那儿就位的观点；第
三，人员准备；第四，施工段现场的清理，由于有可能出现因障碍等原因横龙骨不能正常安装的情况，故在施工前要进行清理工作。
B检查各种材料质量：在安装前要对所使用的材料质量进行合格检查，包括检查横龙骨是否已被破坏，冲是否按要求冲，同时所有冲边是否有变形，是否有毛刺边等，
如发现类似情况要将其清理后再进行安装。
C就位安装：横龙骨就位安装先找好位置。
D检查：横龙骨安装完成后要对横龙骨进行检查，主要查以下几个内容：各种横龙骨的就位是否有错，横龙骨与竖龙骨接是否吻合，横龙骨垫圈是否规范整齐，横龙骨是否水平，横龙骨外侧面是否与竖龙骨外侧面在同一平面上等。5玻璃安装
(1)工艺流程说明
工艺流程：|施工准备—检查验收玻璃将玻璃按层次堆放
初安装
调整
固定
验收

（2）基本操作说明
7 . 2 . 1、施工准备：准备工作包括人员准备、材料准备、施工现场准备。在安排计划时首先根据实际情况及工程进度计划要求排好人员。安排时要注意新老搭配，保证正常施工及老带新的原则，材料工器具准备是要检查施工工作面的玻璃是否到场，是否有没有到场或损坏的玻璃，施工现场准备要在施工段留有足够的场所满足安装需要，同时要对排栅进行清理并调整排栅满足安装要求。
7 . 2 . 2、检查验收玻璃。
7. 2 . 2 . 1、玻璃幕墙的单片玻璃、夹层玻璃、中空玻璃的加工精度应符合下列要求：
1）、单片钢化玻璃，其尺寸的允许偏差应符合下表要求：单片钢化玻璃尺寸允许偏差（m m）
项目
玻璃厚度（mm ）
玻璃边长L< 2 0
玻璃边长L >20
边长
6, 8, 10, 12
士 1.5
±2.0
15, 19
±2.0
士 3.0
对角线差
6, 8, 10, 12
< 2.0
< 3.0
15, 19
< 3.0
< 3.5
2）、中空玻璃，其尺寸的允许偏差应符合下表要求:中空玻璃尺寸允许偏差（m m ）

项目
允许偏差
边长
L<10
±2.0
10 <L<20
±2.0 -3.0
L> 20
± 3.0
对角线差
L< 20
< 2.5
L>20
< 3.5
厚度
t<17
<1.0

17<t<22
<1.5
t>22
<2.0
叠差
L <10
<2.0
10 <L<20
< 3.0
20 <L<40
<4.0
L> 40
<6.0
3 ）、夹层玻璃，其尺寸的允许偏差应符合下表要求:夹层玻璃尺寸允许偏差（mm）

项目
允许偏差
边长
L<20
±2.0
L<10
±2.5
对角线差
L< 20
<2.5
L>20
< 3.5
叠差
L <10
<2.0
10 <L<20
<3.0
20 <L<40
<4.0
L> 40
<6.0

7 . 2 . 2 . 2、玻璃热弯加工后，其每米弦长内拱高的允许偏差为士 3.0mm,且玻璃的曲边应顺滑一致；玻璃直边的弯曲度，拱形时不应超过0. 5 %,波形时不应超过0.3%。
、玻璃按层次规格堆放：在安装玻璃前要将玻璃清理按层次堆放好，同时要按安装顺序进行堆放，堆放时要适当倾斜，以免玻璃倾覆。
7 . 2 . 4、初安装：安装时每组4 - 5人，安装有以下几个步骤：第一、检查寻找玻璃。第二、运玻璃。第三、调整方向。第四、将玻璃抬至安装位。第五、对槽、进槽。第六、对胶缝。
7 . 2 .5、调整：玻璃初装完成后就对反块进行调整，调整的标准，即横平、竖直、面平。横平即横梁水平，胶缝水平；竖直即竖龙骨垂直；面平即各玻璃在同一平面内或弧面上。室外调整完后还要检查室内该平的地方是否平，各处尺寸是否达到设计要求。
7 . 2 . 6、固定：玻璃调整完成后马上要进行固定，明框幕墙主要是用橡胶垫块固定，垫块要上正压紧，杜绝玻璃松动现象。
7 . 2 . 7、验收：每次玻璃安装时，从安装过程到安装完后，全过程进行质量控制，验收也是穿插在全过程中。
6清洁收尾
清洁收尾是工程竣工验收前的最后一道工序，虽然安装已完工，但力求完美的饰面质量此工序亦不能马虎。注意事项
4 ）铝型材在最后工序时揭开保护膜胶纸，若已产生污染，应用中性溶剂清洗后，用清水冲洗干净，若洗不净则应通知供应商寻求其它办法解决。
5 ）玻璃表面（非镀膜面）的胶丝迹及其它污物可用刀片刮净并用中性溶剂洗涤后用清水冲洗干净。室内镀膜面处的污物要特别小心，不得大力擦洗或用刀片等利器刮擦，只可用溶剂、清水等清洁。
6 ）在全过程中注意成品保护。
7检查
竖龙骨的安装质量和检验方法应符合下表的规定。
1 ）竖向主要构件安装质量
项目
允许偏差（mm）
1
屋脊（顶部）
水平高差
±2
水平平直
±2
2
檐
水平高差
±2
水平平直
±2
3
间距（边长）（mm）
> 30
< 4
< 30
< 3
4
跨度（边边）（mm）
> 80
< 0 . 0 0 1 2 L 且
< 2 0
> 50
< 6
> 30
< 4

< 30
< 3
5
高度（底顶）
> 50
< 0.15H 且 <15
> 30
<4.5
> 20
< 3
< 20
<2
6
分格尺寸（mm）
> 20
<1
< 20
< 1.5
7
圆曲率半径R
r> 30
±6
r> 2 0
士 4
r< 20
士 3
8
斜杆上表面同一位置平面度（mm）
相邻第三杆
±2
长度< 2
士 4
长度< 4
±5
长度< 6
±6
长度< 8
±8
长度< 8
± 10
9
横杆同一位置平直度（mm）
相邻两杆
1
长度> 250
5
长度> 250
7
10
锥体对角线（奇数锥为角到对边垂直）（mm）
> 50
7
> 30
4
< 30
3
注：H-幕墙高度；L-幕墙宽度
