某酒店公寓屋面工程施工方法.docx

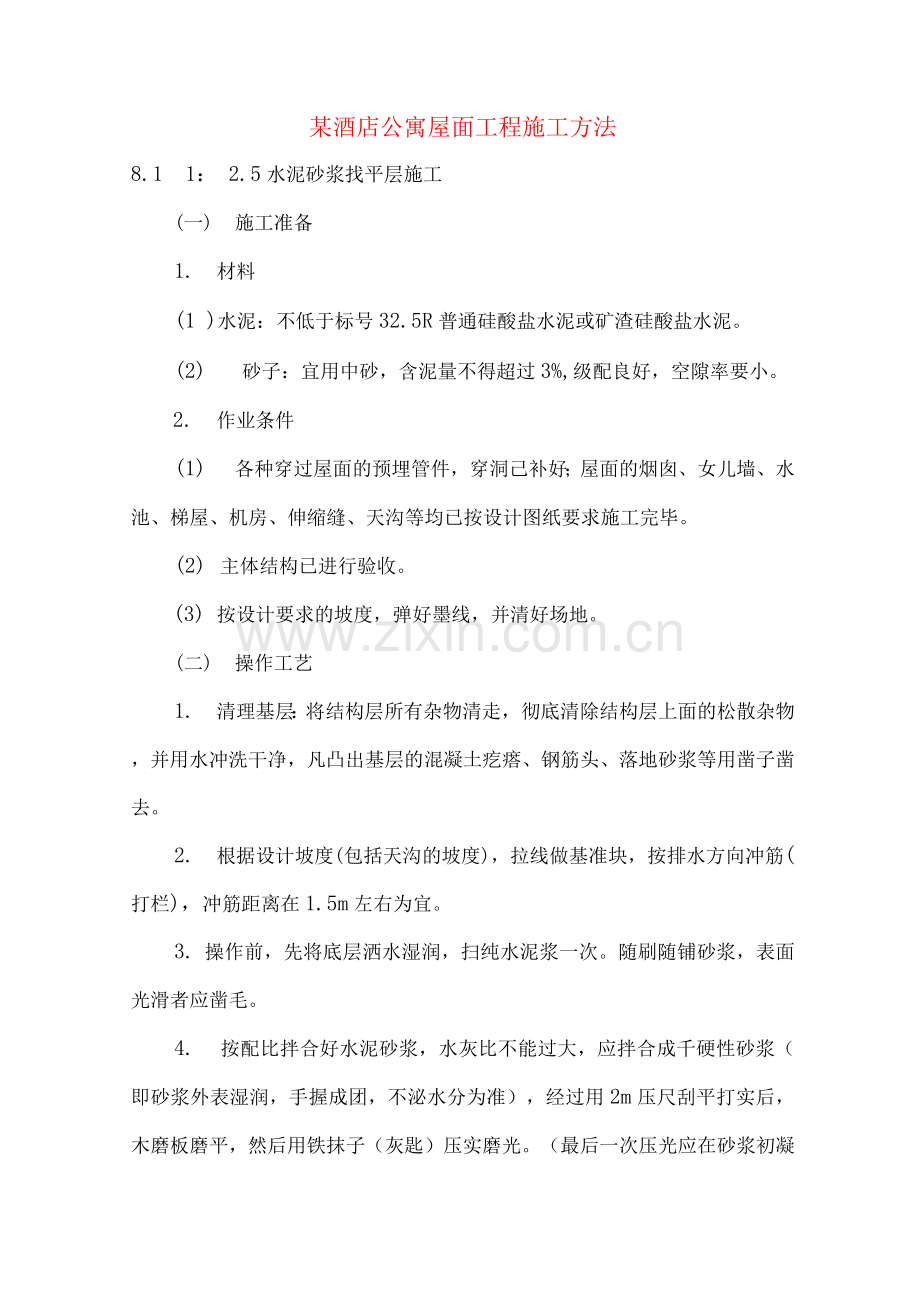

某酒店公寓屋面工程施工方法
8.1 1： 2.5水泥砂浆找平层施工
(一) 施工准备
1. 材料
(1 )水泥：不低于标号32.5R普通硅酸盐水泥或矿渣硅酸盐水泥。
(2) 砂子：宜用中砂，含泥量不得超过3%,级配良好，空隙率要小。
2. 作业条件
(1) 各种穿过屋面的预埋管件，穿洞己补好；屋面的烟囱、女儿墙、水池、梯屋、机房、伸缩缝、天沟等均已按设计图纸要求施工完毕。
(2) 主体结构已进行验收。
(3) 按设计要求的坡度，弹好墨线，并清好场地。
(二) 操作工艺
1. 清理基层：将结构层所有杂物清走，彻底清除结构层上面的松散杂物，并用水冲洗干净，凡凸出基层的混凝土疙瘩、钢筋头、落地砂浆等用凿子凿去。
2. 根据设计坡度(包括天沟的坡度)，拉线做基准块，按排水方向冲筋(打栏)，冲筋距离在1.5m左右为宜。
3. 操作前，先将底层洒水湿润，扫纯水泥浆一次。随刷随铺砂浆，表面光滑者应凿毛。
4. 按配比拌合好水泥砂浆，水灰比不能过大，应拌合成千硬性砂浆（即砂浆外表湿润，手握成团，不泌水分为准），经过用2m压尺刮平打实后，木磨板磨平，然后用铁抹子（灰匙）压实磨光。（最后一次压光应在砂浆初凝后，终凝前完成）要注意把死坑、死角的砂眼抹平。
5. 沟边、女儿墙脚、柱脚、烟囱脚、水池脚等应抹成圆弧。
6. 找平层宜留置分格缝，缝宽一般为20mm，分格缝应留设在预制板支承边的并缝处，纵横的最大间距不宜大于6m。
7. 养护：应在砂浆凝固后浇水养护，必要时可蓄水养护，养护时间一般不少于7天，干燥后即可进行防水层的施工。
8.2 APP高聚物改性沥青防水卷材施工方法
1、施工前的准备
（1）材料准备：新型沥青防水卷材技术指标应符合有关要求，外观质量如下：
1）成卷卷材应卷紧卷齐，卷筒两端厚度相差不得超过5mm。
端面里进外出不得超过10mm。
2）成卷卷材在环境度-10~+45C时应易于展开，不得粘结或产生裂纹。
3）胎体与涂盖层应粘结牢固，热熔卷材胎体应位于卷材上部1/3 处。
4）卷材表面不允许有裂纹、孔洞、折皱等缺陷。
（2）机具：火焰喷枪（喷灯），以液化天然气或液化丙烷气为燃料。也可采用汽油喷灯，以70号汽油为燃料。其他工具有大铲、开刀、扫帚、漆刷、料桶、盒尺、弹线盒、剪刀等。
（3）底层的聚氨酯涂料已充分干燥、平整、顺滑。
（4）消防准备
1）施工前申请点火证，施工现场进行热熔卷材防水施工时不得焊接等其他明火作业。
2）施工现场应备有粉末灭火器或砂袋等。
2、操作工艺要点
（5）铺贴附加层卷材：基层处理剂干燥后，按设计要求在结构节点部位铺贴附加层卷材。
（6）热熔铺贴大面防水卷材：将卷材定位后，重新卷好，点燃火焰喷枪（喷灯）烘烤卷材底面与基层的交接处，使卷材底面的沥青熔化，边加热，边向前滚动卷材并用压辊滚压，使卷材与基层粘结牢固。应注意调节火焰的大小和移动速度，以卷材与表层刚刚熔化为好（此时沥青的温度在2~230C之间）。火焰喷枪与卷材的距离0.5m左右。若火焰太大或距离太近会烤透卷材，造成粘连，打不开卷;若火焰小或距离远，卷材表层熔化不够，与基层粘结不牢。
（7）热熔封边:把卷材搭接缝处用抹子挑开，用火焰喷枪（喷灯）烘烤卷材搭接处，火焰的方向应与水果人员前进的方向相反。随即用抹子将接缝处熔化的沥青抹平。
3、施工、安全注意事项
(8) 热熔卷材施工可在-10°C的温度施工，施工不受季节限制。
雨天、风天不得施工。
(9) 基层必须干燥，基层稍潮应用火焰喷枪烘烤干燥才能施工。
(10 )热熔卷材防水施工操作易着火，必须注意安全，施工现场不得有其他明火作业，遇屋面有易燃设备(如玻璃钢冷却塔)时必须小心谨慎施工，以免引起火灾。
(11 )施工中必须遵照国务院颁发的《建筑安装工程安全技术规程》以及其他有关安全防火的专门规定。
火焰喷枪(喷灯)不准对着人或堆放卷材处，以防烫伤或着火。
8.3 40厚细石砼防水层
(一)施工准备
1、材料
(1) 预拌C20细石砼。
(2) 分格缝用的油膏、胶泥、冷底子油等。
(3) 微膨胀水泥。
2、作业条件
(1) 基层清理干净、洒水冲洗、湿润。
(2 )主体结构已验收，凡伸出屋面的机房、梯屋、水池、烟囱等已按设计施工完毕，伸出屋面的水管、风管等已安装，并在四周留缝，以便嵌油膏。
(3) 柔性防水层业已施工完毕。
(4) 屋面隔热层，已按设计要求铺好，并已做好水泥砂浆保护层，
表面应划毛或粗糙，且已养护有一定强度。
（二）操作工艺
1、隔离层施工
为防止结构变形对防水层不利影响，应按设计要求铺设聚氯乙烯薄膜隔离层0.2厚。
2、分格缝留置施工
按设计或不大于6m或“一间分一分格”，用上宽为30mm下宽为20mm的木板或泡沫板作为分格板。
3、现浇细石混凝上施工
（1）按设计要求配合比拌和好细石混凝土，先远后近，先高后低的原则逐格进行施工。
（2）按分格板高度，摊开刮平，用平板震荡器十字交叉来回震实，直至混凝上表面泛浆后再用木抹子将表面抹平压实，待混凝上初凝以前，再进行第二次压浆抹光。也可在压浆抹光时再均匀涂刷一层防水水泥浆以增强抗渗性。
（3）屋面泛水应严格按设计节点大样要求施工，如设计无要求时，泛水高度不应低于120mm，并与防水层一次浇捣完成，泛水转角处做成圆弧或钝角。
（4）铺设、振动、震压混凝上时必须严格保证钢筋间距及位置准确。
（5）混凝上初凝后，及时取出分格缝隔板，用铁抹子二次抹光；并及时修补分格缝缺损部分，做到平直整齐，待混凝上终凝前进行第三次压光。
(6) 混凝土终凝后，必须立即进行养护，可用蓄水养护法或稻、麦草、锯末、草袋等覆盖后浇水养护不少于14天。也可涂刷混凝土养护剂。
(7) 分格缝嵌油膏
1) 分格缝嵌油膏应于混凝土浇水养护完毕后用水冲洗干净且达到干燥(含水率不大于6%)时进行，所有纵横分格缝相互贯通，清理干净，缺边损角要补好，用刷缝机或钢丝刷刷干净，用吹尘机具吹净。
2) 灌嵌油膏的部位的混凝上表面均匀涂刷冷底子油，并于当天灌嵌好油膏。灌嵌油膏或胶泥施工详参照《建筑施工手册》(第二版)下册24-2-7- “油膏的冷嵌施工”和24-2-7-4 “胶泥的热灌施工”的规定。
(一)质量标准
1. 保证项目
(1) 原材料、外加剂、混凝上防水性能及强度，必须符合施工规范的规定。
(2) 细石混凝上防水层的坡度，必须符合设计要求。
2. 基本项目
(1) 细石混凝上防水层的厚度应均匀一致、表面平整、压实抹光，无裂缝、起壳，起砂等缺陷。
(2) 泛水、檐做法正确，分格缝位置和间距做法符合设计及施工规范规定，缝格和檐平直。
