某超高层住宅楼脚手架工程施工方案
8.13.1 概述：
综合考虑本工程的工期、外墙装饰做法、安全和等各方面的因素，我司决定在1、2、3栋住宅采用悬挑式脚手架，从第二层板面开始沿楼板周边预埋钢筋卡环，固定悬挑工字钢，采用悬挑脚手架，搭设高度考虑六层，在第8层、第14层、第20层、第26层采用同样方式悬挑（26层~49层悬挑层数为八层，考虑在整个搭设高度的中部位置即第29层位置采用钢丝绳卸荷一次，卸荷钢丝绳按间距6m设置）。
车库四周除1栋住宅、2〜3栋住宅范围外，外脚手架采用双排落地式钢管脚手架，搭设高度5m （如下图所示）。

地下室外脚手架搭设示意图

1〜3栋住宅外架从第二层楼板开始分段搭设，外脚手架立面满搭，随主体施工上升。隔层使用花篮螺栓与主体结构拉结。立杆纵距为15mm，立杆横距为11mm,大横杆步距为18mm，大横杆每步外侧设扶手，每根立杆与大横杆之间采用小横杆连接，脚手架离墙距离为3mm,,沿纵向增设剪刀撑，搭设高度不得超出操作层2步。连墙拉接点的设置为每两层与主体结构工程拉接，拉接点间距为6m设置，即：每根连墙件覆盖面积为36m2，搭设时立杆下应加垫通长

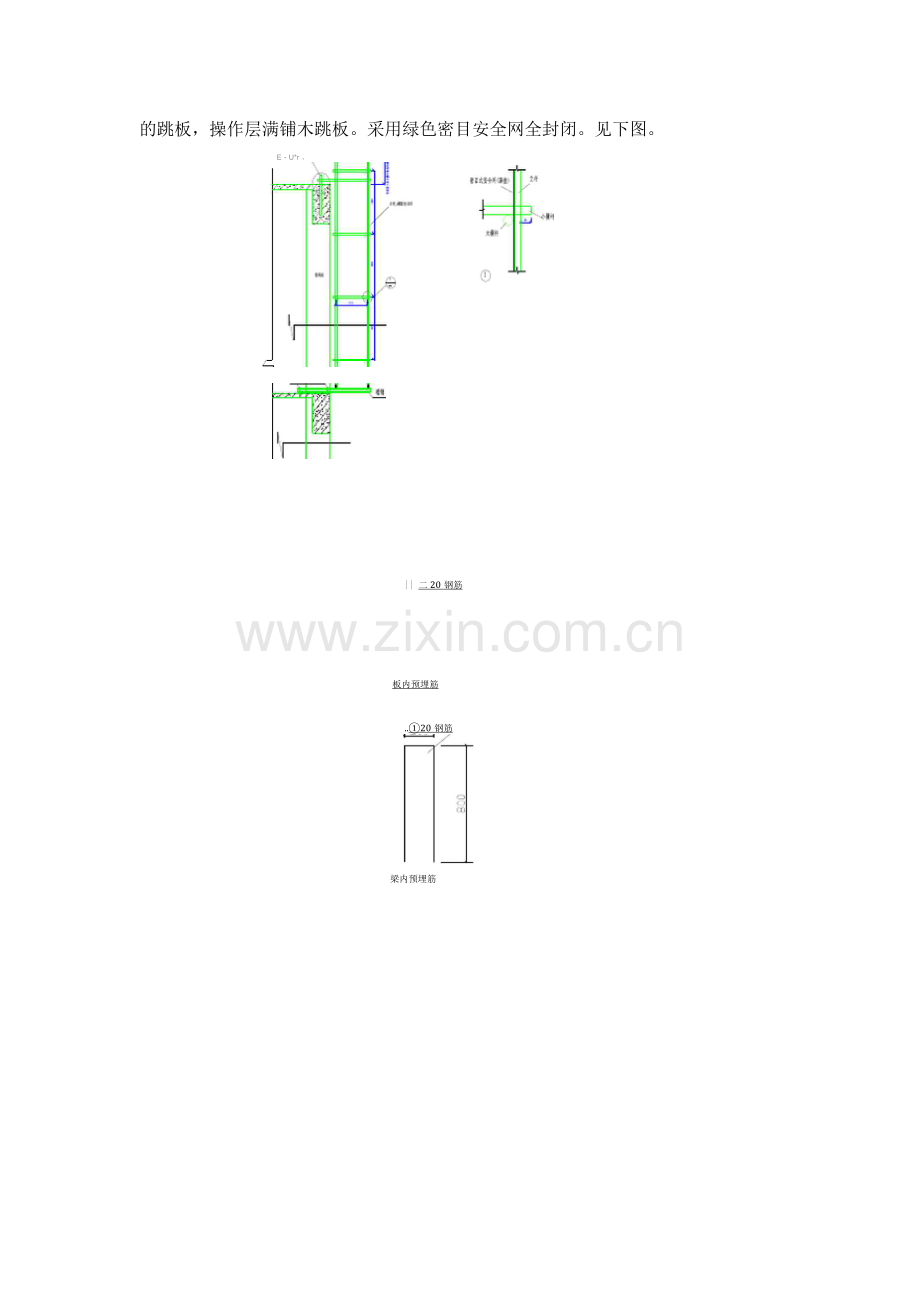

的跳板，操作层满铺木跳板。采用绿色密目安全网全封闭。见下图。
E・U*r 、
|| 二20钢筋
板内预埋筋
..①20钢筋
梁内预埋筋

①20螺纹钢拉锚
/ ®20螺纹钢限位.
110~79
3W
122a工字钢
3
14
结构边梁
有梁板处钢挑梁布置图
边梁处钢挑梁布置图

地下室四周除1栋住宅、2〜3栋住宅范围外的外脚手架，采用双排落地式钢管脚手架：立杆纵距为15mm,立杆横距为9mm,大横杆步距为18mm,大横杆每步外侧设扶手，每根立杆与大横杆之间采用小横杆连接，脚手架离墙距离为3mm。剪刀撑沿外架长度范围内布置，角度为60度。
（一）、立杆：立杆采用长度为6m和4m米的钢管，相邻立杆的接头应错开布置在不同的步距内，与相邻大横杆的距离不大于步距的1/3即6mm。
（二）、大横杆：主要采用长度为6m的钢管搭设，步距为1.8m,上下横杆接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一即5mm。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250,且不大于50mm。
（三）、小横杆：主要采用长度为1.4m左右的钢管贴近立杆布置，设于立杆之间，搭于大横杆之上并用直角扣件扣紧，在相邻立杆之间增加一根。在任何情况下均不得拆除作为基本构架结构杆件的小横杆。
（四）、剪刀撑：剪刀撑与水平面夹角45° ~60°角，沿架高连续布置。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间增加2~4个扣接点以增加构架的整体性。
（五）、连墙件
1、连墙件采用花篮螺栓与柱或墙上的预埋件相拉结，隔层设置，水平间距为6米每根。
2、连墙件设置的注意事项
1）、确保杆件间的连接可靠，扣件必须拧紧。
2）、装设连墙件时应保持立杆的垂直度，避免拉固时产生变形。
3）、当连墙件的轴向荷载计算值大于6KN时，应增加扣件以加强其抗滑动能力。
4）、连墙构造中的连墙杆应垂直于墙面，并呈水平位置或可向脚手架一端倾斜，但不容许向上翘起。
脚手板：操作层满铺50mm的木脚手板，脚手板要求满铺两层。
护栏和挡脚板：在铺脚手板的操作层上必须设两道护栏和挡脚板。上栏杆高度大于1.1m。
8.13.2脚手架搭设程序
根据设计方案在二层楼板砼浇筑时埋设吊环t砼养护养达到80%的设计强度^埋入钢悬臂梁槽钢T在悬臂梁上焊立杆定位钢筋头T设置纵向扫地杆^自角部起依次向两边立立杆，底部与纵向扫地杆扣接固定后设置横向扫地杆，并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起3 4根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆，靠近立杆并与纵向水平杆扣接固定），校正立杆垂直和平杆水平，使其符合要求后按40~60N.m力矩拧紧扣件螺栓，形成构架的起始段-按上述要求依次向前延伸搭设，直至第一步架交圈完成t交圈后再次全面检查构架质量和悬臂梁固定情况，严格确保设计要求和构架质量-设置连墙杆件-按第一步架的作业程序和要求搭设第二步及其以上各步架-随搭设进程及时搭设连墙件和剪刀撑-装设作业层间横杆（在构架横向平杆之间搭设、用于缩小铺板支承跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板和围护、封闭措施。
8.13.3质量与安全措施
（一）严禁管径不同的钢管混用。
（二）底立杆按立杆接长要求选择不同长度的钢管交错设置，本工程底立杆采用4m和6m钢管交错设置。
（三）在设置第一排连墙杆前，每隔6跨设置一道抛撑以确保架子稳定。
（四）一定要采取先搭设起始段后再向前延伸的方式，当两组作业时，可分别从相对角开始搭设。
（五）连墙杆和剪刀撑应及时搭设，不得滞后超过2步。
（六）杆件端部伸出扣件之外的长度不得小于1mm。
（七）在顶排连墙杆之上的架高（以纵向水平杆计）不得多于2步，否则每隔6步加设一道撑拉设施。
（八）剪刀撑的斜杆与基本构架结构杆杆件之间至少有3道连接，其中，斜杆的对接或搭接接头部位至少有一道连接。
（九）周边脚手架的纵向平杆必须在角部交圈并与立杆连接固定，铺板时应处理好交接处的构造，当要求周边铺板高度一至时，角部增设立杆和纵向平杆（至少与三根立杆连接）。
（十）对接平板脚手板时，对接处的两侧必须设置间横杆。
（十一）作业层的栏杆和挡脚板应设在立杆的内侧，栏杆接长应符合对接或搭接的相应规定。
8.13.4使用安全规定
（一）作业层每m2架面上的施工荷载（人员、材料、机具）不得超过3KN/m2。
（二）在架板上堆放材料不得超过以上限值，且应码放整齐稳固，不能影响施工操作和人员通行，严禁在架子上奔跑、退行或倒退拉车。
（三）作业人员在架上的最大作业高度以可以进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加高度。
（四）在作业中禁止随意拆除脚手架基本构架杆件、整体性杆件、连接紧固件以及连墙件。确因操作需要临时拆除时，必须征得主管人员同意，采取相应的弥补措施，并在作业完毕后及时恢复。
（五）工人在架上作业应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上嬉闹和坐在栏杆上等不安全的地方休息。
（六）每班工人上架作业时，应先检查有无影响安全作业的问题存在，在排除和解决后方可开始作业，在作业中发现不安全的情况和迹象应立即停止作业，进行检查解决以后才能恢复正常作业。发现异常情况应立即通知架上所有人员撤离。
（七）人员上下脚手架必须走设安全防护的出入通道，严禁攀缘脚手架上下。
（八）在每步架的作业完成后，必须将架上剩余材料物品移至上步架或室内，每日收工前应清理架面。在作业期间及时清理落入安全网内的材料和物品。任何时候严禁架上向下抛掷物品和倾倒垃圾。
（九）作业层高度超过2.5m时，在其外边缘必须设置挡护高度大于1.1m的栏杆和脚手板，且栏杆间的净高应小于0.5m；
（十）上下脚手架的梯道均应设置扶手、栏杆或其他防护措施并清除通道中的障碍，确保人员上下的安全。
外脚手架详细预埋、搭拆方法详见外脚手架专项施工方案。
