一、填空题
1、P型半导体又称为型半导体，它由本征半导体掺入价元素形成，
其多数载流子是，少数载流子是。当PN结外加正向电压
时，扩散电流漂移电流，耗尽层。
2、 三种根本组态的放大电路中，输入和输出相位相反的是，输入
和输出相位一样的是。
3、 场效应管与双极晶体管比拟，为电压控制器件，
为电流控制器件，的输入电阻高。
4、在分析含有负反应的集成运放电路时，常用的两个根本且重要的概念是：和。
5、放大电路中静态工作点的设置非常重要，如果Q点设置过低，将会引起失真，其输出电压的波形半周被局部削平。
6、直流稳压电源由、、
及组成。
7、并联稳压电路中，稳压二极管需要串入才能正常进展工作。
二、选择题
1、杂质半导体的少数载流子浓度取决于〔〕
A、掺杂浓度B、工艺 C、温度 D、晶体缺陷
2、测得*放大电路中BJT的三个电极A、B、C的各级电位为
VA9V，vb6V，vc6钏 则可以判断出〔〕
A. A是基极，B是发射极，C是集电极，是NPN管
B. A是集电极，B是基极，C是发射极，是PNP管
C. A是集电极，B是发射极，C是基极，是PNP管
D. A是发射极，B是集电极，C是基极，是NPN管
3、P沟道增强型场效应管处于放大状态时要求〔〕
A、UGS〉0，UDS〉0B、UGS<0，UDS < 0
C、UGS〉0，UDS<0D、UGS<0，UDS〉0
4、*仪表的放大电路，要求Ri很大，输出电流稳定，则应采用〔〕形式来
到达性能要求。
A、电流串联负反应B、电压并联负反应
C、电流并联负反应D、电压串联负反应
5、在长尾式差分放大电路中，电阻Re的作用是：〔〕
A、提高Ri B、提高Avd C、提高K D、提高Avc
6、差分放大电路的输出由双端输出改为C由单端输出时，其K将会〔〕。
A、增大B、减小 C、不变 D、不能确定CMR
7、乙类功率放大电路可以到达的最大效率是多少？〔〕
A、1% B、78.5% C、50% D、20%
8、*单管共射根本放大电路，因晶体管损坏，采用。值为原来2倍的晶体管替换;
问该放大电路的电压增益如何变化？〔〕
A、增大为原来的2倍 B、降低为原来的一半
C根本不变D、不能确定

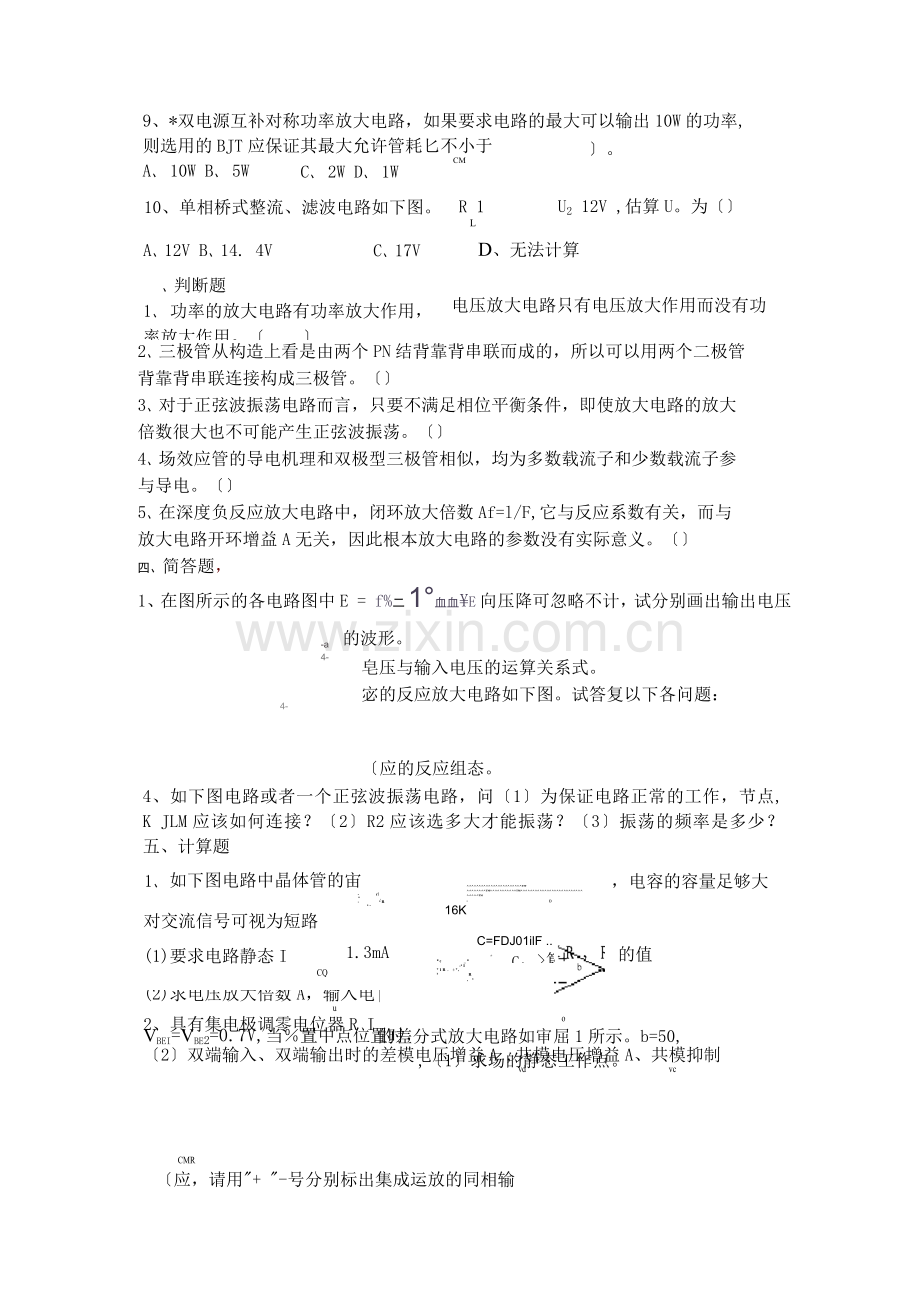

9、*双电源互补对称功率放大电路，如果要求电路的最大可以输出10W的功率,
则选用的BJT应保证其最大允许管耗匕不小于
A、 10W B、 5W
C、 2W D、 1W
CM
〕。
10、单相桥式整流、滤波电路如下图。
R 1
L
U2 12V ,估算U。为〔〕
A、12V B、14. 4V
、判断题
1、 功率的放大电路有功率放大作用，
率放大作用。〔 〕
C、17V
D、无法计算
电压放大电路只有电压放大作用而没有功
2、三极管从构造上看是由两个PN结背靠背串联而成的，所以可以用两个二极管
背靠背串联连接构成三极管。〔〕
3、对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的放大
倍数很大也不可能产生正弦波振荡。〔〕
4、场效应管的导电机理和双极型三极管相似，均为多数载流子和少数载流子参
与导电。〔〕
5、在深度负反应放大电路中，闭环放大倍数Af=l/F,它与反应系数有关，而与
放大电路开环增益A无关，因此根本放大电路的参数没有实际意义。〔〕
四、简答题，
1、在图所示的各电路图中E = f%二1°血血¥e向压降可忽略不计，试分别画出输出电压的波形。
4-
-a
4-
皂压与输入电压的运算关系式。
宓的反应放大电路如下图。试答复以下各问题：
〔应的反应组态。
4、如下图电路或者一个正弦波振荡电路，问〔1〕为保证电路正常的工作，节点,
K JLM应该如何连接？〔2〕R2应该选多大才能振荡？〔3〕振荡的频率是多少？
五、计算题
如下图电路中晶体管的宙
- r)
" .
- u R
• -
1、
对交流信号可视为短路
(1)要求电路静态I
CQ
1.3mA
16K
^^^^^^^^^^^^^^^^^^^^^^^™-^^^^^^^^™^^^^^^^^^^^™^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^™
- ()
-
u r.)
I
- u , R , R ' R
C=FDJ01ilF .. _
c，>算
+
R c _ R
-u I
T 1 R . t T，
b R
， *
o
，电容的容量足够大
的值
(2)求电压放大倍数A，输入电|
u
2、具有集电极调零电位器R I
Vbei=Vbe2=0.7V,当％置中点位置时，
〔2〕双端输入、双端输出时的差模电压增益A ,共模电压增益A、共模抑制
vd vc
的差分式放大电路如审屈1所示。b=50,
,〔1〕求场的静态工作点。
CMR
〔应，请用"+ "-号分别标出集成运放的同相输
3、功放电路如下图，设V 12v,RL
8 ,功率BJT的极限参数为
、2A，R)cJ 30V，％
5w，试求：〔1〕最大输出功率P值，并检验所给
om
功率BJT是否能平安工作：〔2〕放大电路在0.6时的输出功率P值
o
填空题
1、N型半导体又称为一一―型半导体，它由本征半导体掺入价元素形成，
其多数载流子是，少数载流子是。P型半导体和N型半导
体放在一起时会形成PN结，当PN结外加反向电压时，扩散电流
漂移电流，耗尽层 。
2、要使晶体三极管能正常工作在放大状态，应使发射结处于，集电结处于。
3、放大电路中静态工作点的设置非常重要，如果Q点设置过高，将会引起失真，其输出电压的波形半周被局部削平。
4、直流稳压电源由、、
及组成。
5、引入负反应后，放大电路的放大倍数，而放大电路的稳定性
O
6、假设两个输入信号电压的大小，极性，就称为差模输入信号。
7、在分析含有负反应的集成运放电路时，常用的两个根本且重要的概念是：
和 O
选择题
1、杂质半导体的多数载流子浓度取决于〔〕
A、掺杂浓度B、工艺 C、温度 D、晶体缺陷
2、测得放大电路中*晶体管三个电极对地的电位分别为6V, 5.3V和-6V,则该三
极管的类型为〔〕
A、硅PNP型B、硅NPN型
C、错PNP型D、错NPN型
3、P沟道增强型场效应管处于恒流状态时要求〔〕
A、UGS〉0, UDS〉0B、UGS<0, UDS < 0
C、UGS〉0, UDS<0D、UGS<0, UDS > 0
4、*仪表的放大电路，要求Ri很大，输出电压稳定，则应采用〔〕形式来
到达性能要求。
A、电流串联负反应；B、电压并联负反应；
C、电流并联负反应；D、电压串联负反应
5、在长尾式差分放大电路中，电阻Re的作用是：〔〕
A、提高Ri ; B、提高Avd ; C、提高K ; D、提高Avc
6、差分放大电路的输出由单端输出改为由双端输出时，其K将会〔〕。
A、增大；B、减小；C、不变；D、不能确定 CMR
7、甲类功率放大电路可以到达的最大效率是多少？〔〕
A、1% ； B、78.5% ； C、50% ； D、20%
8、*单管共射根本放大电路，因晶体管损坏，采用。值为原来;倍的晶体管替换;
问该放大电路的电压增益如何变化？〔〕
入、增大为原来的2倍；B、降低为原来的一半；C根本不变；D、不能确定
9、*双电源互补对称功率放大电路，如果要求电路的最大可以输出10W的功率，
则选用的BJT应保证其最大允许管耗Pcm不小于〔〕。
A、 10W ；B、5W ； C、 2W ; D、 *
10、 单相桥式整流、滤波电路如下图。Rl 1 , U2 12V，估算。。为〔 〕
A、12V B、14.4V C、17V D、无法计算
判断题
1、场效应管属于电压型控制器件，其g、s间阻抗要远大于三极管b、e间的阻抗〔 〕
2、只有正反应电路才能产生自激振荡，负反应电路不能产生自激振荡。
〔〕
3、在OTL功放电路中，输出耦合电容的作用是"隔直，防止直流经负载短路
〔〕
4、要求得到一个由电流控制的电压源，应引入电压并联负反应〔〕
5、 在深度负反应放大电路中，闭环放大倍数Af=1/F,它与反应系数有关，而与放大电路开环增益A无关，因此根本放大电路的参数没有实际意义。〔〕简答题
1、在图所示的各电路图中E = 5V/^-'二极管的正向压降可忽略不计，试分别画出输出电压的波形。
2、试求如下图，电路输出电压与输入电压的运算关系式。
3、分别判断如图电路的反应类型
〔〕〔〕
4、如下图电路或者一个正弦波振荡电路，问〔1〕为保证电路正常的工作，节点，
K J L M应该如何连接？〔2〕R2应该选多大才能振荡？〔3〕振荡的频率是多少？计算题
1、求电路的静态参数〔IB、IC、VCE),及动态参数〔AV、Ri、Ro)
2、 差动放大电路如下图，RW起到调
Rb = Rc = Re = 10 千欧，Rw = 2 欧，
50, rbe = 2.5千欧。试估算电路的静态工1作点
3、 功放电路如下图，设V
cc
两边对称程度的作用。：UCC = UEE=12V,
动头位于中点，UBE
= 0.7V，放大倍数为
ICM 2A，|V(BR)CEO
30V,P
CM
12v,R
,
限参数为
Vo
5w r "试求〔1〕
出功率P值
功率BJT是否能平安工作：〔2〕放大电路在 0.6时的输出功率P
并检验所给
om

一、填空题
1、现有根本放大电路:①共射放大电路 ②共基放大电路 ③共集放大电路 ④共源放大电路
一般情况下，上述电路中输入电阻最大的电路是，输入电阻最小的电路是，输出电阻最小的电路是，频带最宽的电路是；既能放大电流，又能放大电压的电路是；只能放大电流，不能放大电压的电路是；只能放大电压，不能放大电流的电路是。
2、如图1所示电路中，晶体管静态时B-E间电压为Ube ,电流放大系数为0, B-E
间动态电阻为「。填空：Q
：2；电态放京数的表达式为为:输表达阻的"式为表输出电阻的表达式为
〔3〕假设减小R ,则I将，r将，A将，R将，R将。BCQbcuio
4增大 B.不变 C.减小
当输入电压不变时，rb减小到一定程度，输出将产生失真。
A.饱和 B.截止 B
3、如图1所示电路中，
〔1〕假设测得输入电压有效值为10mV,输出电压有效值为1.5V，则其电压放大
倍数A =;假设此时信号源电压有效值为20mV，信号源阻为1kO，则放大电路u
的输入电阻R=。
〔2〕假设电路空载时输出电压有效值为1V,带5 kO负载时变为0.75V，则放
大电路的输出电阻Ro 。
〔3〕假设输入信号增大引起电路产生饱和失真，则可采用将增大或将
减小的方法消除失真；假设输入信号增大使电路既产生饱和失真又产生截止失
真，则只有通过的方法才能消除失真。
4、文氏桥正弦波振荡电路的"桥 是以、、
和各为一臂而组成的。
5、正弦波振荡电路按选频网络所用元件可分为、和
三种电路，其中振荡电路的振荡频率最为稳定。
6、为了得到音频信号发生器，应采用正弦波振蒎电路。
7、稳压电源一般由、和三局部电路组成。
8、在负载电流比拟小且其变化也比拟小的时候，应采用滤波电路，而负载电流
较大时应采用滤波电路。
9、为了使输出电压有比拟大的调节围，应采用稳压电路。
二、判断题〔以下各题是否正确，对者打"J 错者打”X〕
1、半导体中的空穴带正电。〔〕
2、本征半导体温度升高后两种载流子浓度仍然相等。〔〕
3、P型半导体带正电，N型半导体带负电。〔〕
4、未加外部电压时，PN结中电流从P区流向N区。〔〕
5、稳压管工作在反向击穿状态时，其两端电压恒为U。〔〕
6、假设晶体管将集电极和发射极互换，则仍有较大的?电流放大作用。〔〕
7、增强型场效应管当其栅-源电压为0时不存在导电沟道。〔〕
8、MOS管的直流输入电阻比结型场效应管的大。〔〕
9、参数理想对称的双端输入双端输出差分放大电路只能放大差模信号，不能放大共模信号。〔〕
10、对于长尾式差分放大电路，在差模交流通路中，射极电阻R均可视为短路。
〔〕E
11、只要将两个晶体管组成复合管就一定能提高管子的输入电阻。〔〕
12、作为输出级的互补电路常采用共射接法。〔〕〕
13、功率放大电路中，输出功率最大时功放管的管耗也最大。〔〕
14、零点漂移就是静态工作点的漂移。〔〕
15、产生零点漂移的原因主要是晶体管参数受温度的影响。〔〕
16、只有直接耦合放大电路才有温漂。〔〕
17、差模信号是差分放大电路两个输入端电位之差；〔〕共模信号是差分放
大电路两个输入端电位之和。〔〕
18、不管差分放大电路的参数是否理想对称，R均有共模负反应作用；〔^〕
re越大，抑制温漂能力越强；〔〕E
因此，R可想取多大就取多大。〔〕
19、差分放大电路采用恒流源代替％是为了增大差模放大倍数。〔〕
20、利用两只NPN型管构成的复合替只能等效为NPN型管。〔〕
21、利用一只NPN型管和一只PNP型管构成的复合管只能等效为PNP型管。〔〕
22、放大电路采用复合管是为了增大放大倍数和输入电阻。〔〕
23、镜像电流源电路中两只晶体管的特性应完全一样。〔〕
24、在差分放大电路中采用恒流源作集电极负载电阻能够增大差模放大倍数；
〔J〕
同时，也可增大共模抑制比。〔〕
25、只有输出与输入反相的放大电路，才可能引入负反应I 〕
26、对交流信号有反应作用的称为交流反应，对直流信号有反应作用的称为直流
反应"〕
27、电压负反应稳定输出电压，电流负反应稳定输出电流I〕
28、使输入量减小的反应是负反应，否则为正反应I 〕
29、引入直流负反应可以稳定静态工作点。〔〕
30、负反应越深，电路的性能越稳定。〔〕
31、实现运算电路不一定非引入负反应。〔〕
32、在运算电路中，同相输入端和反相输入端均为虚地。〔x〕
33、在深度负反应条件下，运算电路依靠反应网络实现输出电压和输入电压的*
种运算。〔〕
34、由集成运放组成的有源滤波电路中一定引入深度负反应。〔〕
35、电压比拟器电路中集成运放的净输入电流为零。〔〕
36、电压比拟器将输入模拟信号转换为开关信号。〔〕
37、集成运放在开环情况下一定工作在非线性区。〔〕
38、同相比例运算电路中的集成运放有共模信号输入，而反相比例运算电路中的
集成运放无共模信号输入。〔〕
39、但凡引入正反应的集成运放，一定工作在非线性区。〔〕
40、电压比拟器的阈值电压是使集成运放同相输入端电位和反相输入端电位相等
的输入电压。〔〕
41、电压比拟器输出端限幅电路中的稳压管不一定非加限流电阻不可。〔〕
42、只要引入正反应，电路就会产生正弦波振荡。〔〕
43、具有选频网络的放大电路引入正反应，就将产生正弦波振荡。〔〕
44、在组成正弦波振荡电路时，假设没有稳幅环节，则输出电压幅值将为无穷大。
〔〕
45、RC串并联网络既作为选频网络，又作为正反应网络，与共射放大电路相接
就将产生正弦波振荡。〔〕
46、RC串并联网络既作为选频网络，又作为正反应网络，与共集放大电路相接
就将产生正弦波振荡。〔〕
47、RC串并联网络既作为选频网络，又作为正反应网络，与两级共射放大电路
相接，并引入电压串联负反应就将产生正弦波振荡。〔〕
48、只要满足相位平衡条件，电路就会产生正弦波振荡。〔〕
49、在振荡频率特别高时，应考虑正弦波振荡电路中的放大电路采用共基接法。
〔〕
50、正弦波振荡电路的振荡频率应决定于选频网络，而不应决定于晶体管的极间
电容、分布电容等。〔〕
51、桥式〔文氏桥〕RC正弦波振荡电路的唯一特点是以RC串并联网络作为选频
网络。〔〕
52、直流稳压电源是能量转换电路，是将交流能量转换成直流能量。〔〕
53、在输出电压平均值一样的情况下，单相半波整流电路和单相桥式整流电路中
二极管的平均电流一样。〔〕
54、直流稳压电源中的滤波电路是低通滤波电路。〔〕
55、在电网电压波动和负载电阻变化时，稳压电路的输出电压绝对不变。〔〕
三、选择填空题
1、P型半导体中的多数载流子是，N型半导体中的多数载流于是。
A.电子B.空穴C.正离子D.负离子
2、杂质半导体中少数载流子的浓度本征半导体中载流子浓度。
4大于B.等于C.小于
3、室温附近，当温度升高时，杂质半导体中浓度明显增加。
A.载流子B.多数载流子C.少数载流子
4、硅二极管的正向导通压降比错二极管，反向饱和电流比错二极管。
4大B.小C.相等
5、温度升高时，二极管在正向电流不变的情况下的正向电压，反向电流。
4增大B.减小C.不变
流过集电结的是
6、工作在放大状态的晶体管，流过发射结的是电流，
电流。
A.扩散B.漂移
7、当晶体管工作在放大区时，各极电位关系为：
iB；工作在截止区时，假
NPN管的uuu，PNP管的uuu；工作在饱和区时i
C B EC B EC
设忽略y和y，
则 iB0，ij。 CEO
A.〉 B. < C.=
8、晶体管通过改变来控制；而场效应管是通过改变控制，是一种控制器件。
A.基极电流B.栅-源电压C.集电极电流D.漏极电流E.电压F.电流
9、晶体管电流由形成，而场效应管的电流由形成。因此晶体管电流受温度的影响比场效应管。
A.一种载流子B.两种载流子。.大D.小
10、JFET和耗尽型MOS管在栅-源电压为零时导电沟道，而增强型MOS管则导电沟道。
A.存在B.不存在
11、直接耦合放大电路的放大倍数越大，在输出端出现的零点漂移现象就越。
A.严重B.轻微C.和放大倍数无关
12、电路的A越大表示，A越大表示，K越大表示。
A.温漂越大dB.抑制温漂能力越强C.对差模信号的放大能力越强.
13、复合管组成的电路可以。
A.展宽频带B.提高电流放大系数C.减小温漂D.改变管子类型
14、由于恒流源的电流恒定，因此等效的交流电阻，而等效的直流电阻。
^很大B.很小C.不太大D.等于零
15、集成运放有个输入端和个输出端。
A.1 B.2 C.3
16、 集成运放正常工作时，当其共模输入电压超过U时，集成运放将，当其差模输入电压超过u时，集成运放。Icma*
A.不能正常放大差'模信号B.输入级放大管将击穿
17、直接耦合放大电路输入级采用差分放大电路是为了。
4放大变化缓慢信号8.放大共模信号C.抑制温漂
18、对于长尾式差分放大电路，在差模交流通路中，射极电阻Re可视为。
A.开路B.短路C.2RE
E
19、
两个一样的晶体管组成复合管后，其电流放大系数约为。
A. B.2 C. 2
20、OCL电路中，输出功充最大时。
A.输出电压幅值最大B.功放管管耗最大C.电源提供的功率最大
21、通用型集成运放的输入级多采用，中间级多采用，输出级多采用。
A.共射放大电路 B.差分放大电路 C.OCL电路D.OTL电路
22、集成运放的互补输出级采用。
A.共射接法B.共基接法C.共集接法D.差分电路
其原因是。
A.频带宽8.放大电压的能力强C.带负载能力强》输入电阻大
23、集成运放的A越大，表示；K越大，表示。
^最大共模输入电压越大B.抑制温漂能力越强最大差模输入电压越大D.对差模信号的放大能力越强
24、集成运放的输入失调电压U是，失调电流I是；
A.使输出电压为零在输入端所书补偿电压B.两1个输入端电位之差C.两个输入端静态电流之和D.两个输入端静成电流之差它们的数值越大，说明集成运放。
^输入级参数对称性差8.放大差模信号能力差C.高频特性差》最大共模输入电压大
25、通用型集成运放上限截止频率很低的原因是。
A.结电容很多8.大阻值电阻很多C.没有耦合电容D.没有电感
26、选择适宜的交流负反应组态〔即反应方式〕满足放大电路性能要求。交流负反应的四种组态为：
A.电压串联B.电压并联C.电流串联D.电流并联
〔1〕为了增大输入电阻、减小输出电阻，应在放大电路中引入交流负反应。
〔2〕为了获得稳定的电流放大倍数，应在放大电路中引入交流负反应。
〔3〕为了减小从信号源索取的电流，并得到稳定的输出电流，应在放大电路中引入交流负反应。
〔4〕为了实现电流-电压的转换，应在放大电路中引入交流负反应。
27、A.直流负反应B.交流负反应C.电压负反应D.电流负反应E.串联负反应F.并联负反应
〔1〕为了稳定输出电压，应在放大电路中引入。
〔2〕为了稳定输出电流，应在放大电路中引入。
〔3〕为了减小输出电阻，应在放大电路中引入。
〔4〕为了增大输出电阻，应在放大电路中引入。
〔5〕信号源为近似电压源时，应在放大电路中引入。
〔6〕信号源为近似电流源时，应在放大电路中引入。
〔7〕为了展宽频带，应在放大电路中引入。
〔8〕为了稳定静态工作点，应在放大电路中引入。
28、负反应放大电路的自激振荡产生在。
A.中频段B.高频段或低频段
29、负反应放大电路产生自激振荡的原因是。
A. AF 1 B. AF〉1 C.(n 1) (n为整数)
A F
30、放大电路的级数越多，引入的负反应越强，电路越；
A.容易产生自激振荡 B.稳定因此，实用放大电路多采用。
A. 一级B.三级C.三级以上
31、阻容耦合放大电路和耦合电容和旁路电容越多，电路越容易产生。
A.高频振B.低频振荡
32、现有电路：
A.反相比例运算电路B.同相比例运算电路C.积分运算电路D.微分运算电路
E.过零比拟器 F.滞回比拟器 G.低通滤波器 H.高通滤波器I.带通滤波
器J.带阻滤波器
根据以下要求，分别选择一个电路填入空。
〔1〕为了得到电压放大倍数为1的放大电路，应选用。
〔2〕为了得到电压放大倍数为-50的放大电路，应选用。
〔3〕为了将正弦波电压变换为相位与之相对应的方波电压，应选用。
〔4〕为了将方波电压变换为三角波电压，应选用。
〔5〕为了将三角波电压变换为方波电压，应选用。
〔6〕为了防止50H的电网电压干扰，应在电路中加。
…_z ...
〔7〕为了使10kH 15kH信号顺利放大，应在放大电路中加。
〔8〕为了在信号电压中提取直流分量，应选用。
33、现有电路：
A、RC正弦波振荡电路B、LC正弦波振荡电路C、石英晶体正弦波振荡电路
〔1〕为了获得频率为10kH的正弦波电压，应选用。
〔2〕为了获得频率为2MH的正弦波电压，应选用。
〔3〕为了获得频率极其稳定的正弦波电压，应选用。
34、RC串并联网络在f f0 2_p时呈。
A.感性B.阻性C.容性
35、在桥式〔文氏桥〕RC正弦波振荡电路中。
A. A 180 , f 180 B. A 180 , f 180 C. A 0 ,「0
36、LC并联选频网络在产生谐振时呈。
A.感性B.阻性C.容性
37、理想的LC并联选频网络在产生谐振时电抗为。
A.零B.不能确定 C.无穷大
38、在忽略石英晶体振荡器自身损耗时，在其产生串联谐振或并联谐振时呈。
A.感性B.阻性C.容性
且在产生串联谐振时电抗为，在产生并联谐振时电抗为。
A.零B.不能确定C.无穷大
四、问答题
1、什么是零点漂移？产生零点漂移的原因是什么？
2、什么是差模信号？什么是共模信号？
3、差分放大电路抑制温漂的原理是什么？
4、差分放大器采用恒流代替％的原因是什么？
5、电流源有哪些用途？"
6、乙类互补电路产生交越失真的原因是什么？消除交越失真的方法有哪些？
7、什么是反应？什么是正反应和负反应？什么是直流反应和交流反应？
8、如何判断电路是否引入了反应和反应的极性？
9、为什么以下说法均是错误的？分别简述理由。
〔1〕使放大电路的输出量变小的反应称为负反应。
〔2〕只有在阻容耦合放大电路中才可能引入交流反应。
〔3〕只有在输入信号为正弦波时，交流负反应才稳定放大电路的输出量。
〔4〕直接耦合放大电路中只能引入直流反应。
〔5〕反应网络中的电流或电压仅仅决定于输出量。
〔6〕电压负反应既然稳定输出电压，当然也稳定输出电流。
五、计算题
1、在图1所示电路中，：V =15V，R=750kO, R=R=5.1kO, C与C对交流信号
CCBC L12
可视为短路；晶体管的 80, r =10。试求解：bb'
〔1〕静态工作点Q;
〔2〕电压放大倍数A、输入电阻R和输出电阻R。u10
2、在图 1 所示电路中，Vc「15V, R「10k0,50 , rbe=1 kO;测得静态 Uceq=5V,
I =1mA。
〔Q1〕求解RB和rc；
〔2〕估算A ；
u
〔3〕假设测得输出电压有效值等于3mV，则输入电压有效值U约等于多少？
q约为多少毫伏时电路会产生失真？1
〔4〕假设电路的信号源有阻，如下图，且Rs=1 kO,则Aus ；-为多少？
s
3、电路如图 1 所示，晶体管的 U =0.7V,80, r =10; R=5kO, R =5 k
BEbb'CL
O，V=12V;静态时测得管压降Ue=6V。
〔1〕CCR约等于多少？CEQ
〔2〕求解电压放大倍数、输入电阻和输出电阻。
4、在图1所示电路中，晶体管静态时Ubeq=0.7V,电流放大系数数为 80,
r =1. 2kO; R=5 kO, R=R=5kO, V =12V。
beB “，C LCC
〔1〕求解静态工作点;
〔2〕求解电压放大倍数、输入电阻和输出电阻。
〔3〕假设要增大电压放大倍数的数值，可采用哪些措施？
5、在图1所示电路中，参数如上题所述。
〔1〕在晶体管的输出特性坐标系中近似画出1「、的特性曲线，并利用图解法求出I和u ;BQ
〔2〕画出交流负载线；
〔3〕说明该电路假设产生失真，则首先产生哪种失真，简述理由。
6、现有根本放大电路：①共射电路，②共集电路；③共源电路。分别按以下要求选择适宜电路形成组成两级放大电路。
〔1〕
电压放大倍数A > 40;

〔2〕输入电阻R1>5MO，电压放大倍数|A | > 4;
〔3〕输入电阻R1>5MO，输出电阻Ro<20，电压放大倍数|a]>10;
〔4〕输入电阻Ri》1kQ，电压放大倍数|A | >1o
7、在图2所示电路中，设“和“管的|Uces | 2V,电源电压士 Vcc为士 12V, Rl=8Q。试求该电路的最大不失真输出功率、效率、最大管耗。
8、*电子设备要求15V直流电压，负载电阻R=50Q，试问：
〔1〕假设选用单相桥式整流电路，则电源变压器副边电压有效值U2应为多少？
整流二极管正向平均电流iDom和最大反向电压urm各为多少？2
〔2〕假设改用单相半波整流电路，则七、Id[av：和RMUrm各为多少？
填空题2 E""
1. N型半导体中掺入的是――价元素的杂质，其多数载流子是―一。
2. 晶体二极管的静态分析时，主要采用三种近似的数学模
型：、、。
3. 要使晶体三极管能正常工作在放大状态，应使发射结处于，集电结处于。
4. 根据PN结排列方式不同，晶体三极管分为和两种类型。
5. 在放大电路中，假设要稳定放大器的增益，应引人负反应。
6. 假设一只三极管的=0.2,则=。
7. 场效应管的特性曲线有两条：特性曲线和 特性曲线。
8. 放大电路按照工作点设置位置的不同，主要可以分为三
类：、、。
9. 差分式放大电路具有很好的抑制模信号和放大模信号的能力。
10. 需要一个阻抗变换电路，使其输人阻抗大，输出阻抗小，应引人反应电路。
11. 常见的有源滤波器中，可以由一个低通滤波器和一个高通滤波器串联而形成一个。
12. 振荡电路必须在AF环路中包含一个网络。
单项选择题
1. 当PN结外加反向电压时，耗尽层将〔〕
A.变宽B.变窄C.不变。.无法确定
2. 晶体三极管工作在放大模式时要求〔〕
A.发射结正偏、集电结正偏B.发射结正偏、集电结反偏C.发射结反偏、集电结正偏D.发射结反偏、集电结反偏
3. 为使高阻信号源与低阻负载能很好地相配合，可以在信号源与负载之间接入〔〕。
A.共射电路B.共基电路C.共集电路D.共射一共基组合电路
4. 在如下图的根本放大电路中，输出端接有负载电阻RL，输入端加有正弦信号电压。假设输出电压波形出现底部削平的饱和失真，在不改变输入信号的条件下，减小RL的值，将出现的现象是〔〕。
a、可能使失真消失b、失真更加严重c.、可能出现波形两头都削平的失真d、不能确定。
5. 在长尾式差分放大电路中，电阻Re的作用是：〔〕
a、提高Ri ； b、提高Avd ; c、提高;d、提高Avc
6. 有两个电压放大倍数一样，输人和输出电阻不同的放大电路A和B,对同一个具有阻的信号源电压进展放大，在负载开路的条件下，测得A的输出电压小，这说明入的〔〕。A.输人电阻大 B.输人电阻小C.输出电阻大 D.输出电阻小7.构成反应通路的元器件〔〕A.只能是电阻元件B.只能是三极管、集成运放等有源器件C.只能是无源器件D.可以是无源器件，也可以是有源器件
8. 负反应放大电路产生自激振荡的条件是〔〕A.AF = 0 B. AF=1 C. A+ F=O D. AF=-19.在单相桥式整流电路中，负载电压平均值为〔〕
A. 0.9V2B. 0.45V2C. <2 V2D. 0
10. *放大电路，接上一个阻值为2.4K的负载后，其输出电压变为空载时的一半。则，该放大电路的输出电阻为：
A. 2.4K B. 1.2K C. 4.8K D. 由此不能确定。
判断题
1. 三极管电流源电路正常工作时，三极管处于放大工作状态。〔〕
2. 差分放大电路由双端输入变为单端输入，则差模电压增益变为双端输入时的1/2。〔〕
3. 在深度负反应下，闭环增益&与管子的参数几乎无关，因此可任意选用管子组成放大电路。〔〕
4. 假设输入电压保持不变，且大于零，则积分电路的输出电压将随时间上升或下降，直至到达电路中运放的正或负饱和值为止。〔〕
5. 结型场效应管通常可采用两种直流偏置电路，即自偏压方式和分压式自偏压电路。（〕
简答题
1. 二极管电路如以下图所示，试判断图中的二极管D1、D2是导通还是截止。设二极管是理想的。
2. 在晶体管放大电路中测得三个晶体管的各个电极的电位如图。试判断各晶体管的类型（是PNP管还是NPN管，是硅管还是错管），并区分e、b、c三个电极。
3. 乙类双电源互补对称功率放大电路会出现什么失真？并说明原因是什么。
4. 所示电路中，场效应管放大电路，试画出其小信号模型。
计算题
固定偏流放大电路中BJT的输出特性及交、直流负载线，试求：
(1) 电源电压V，静态电流I、I和管压降V的值；
CCB CCE
(2) 电阻Rb、Rc的值；
⑶画出对应的电路构造。
电路如图。Vcc = Vee = 10V, Rc1 = Rc2 = 5.6k , Re1=Re2=1 , BJT 的
=1,VBE=0.6V,电流源 I0 = 2mA, r0 = 1k。求：
〔1〕静态工作点〔IB1,IC1,VCE1〕；
〔2〕差模电压放大倍数；
〔3〕差模输入电阻、输出电阻。
同相输入加法电路如下图，当R= R= R= R时，求输出电压V。
123 fO
