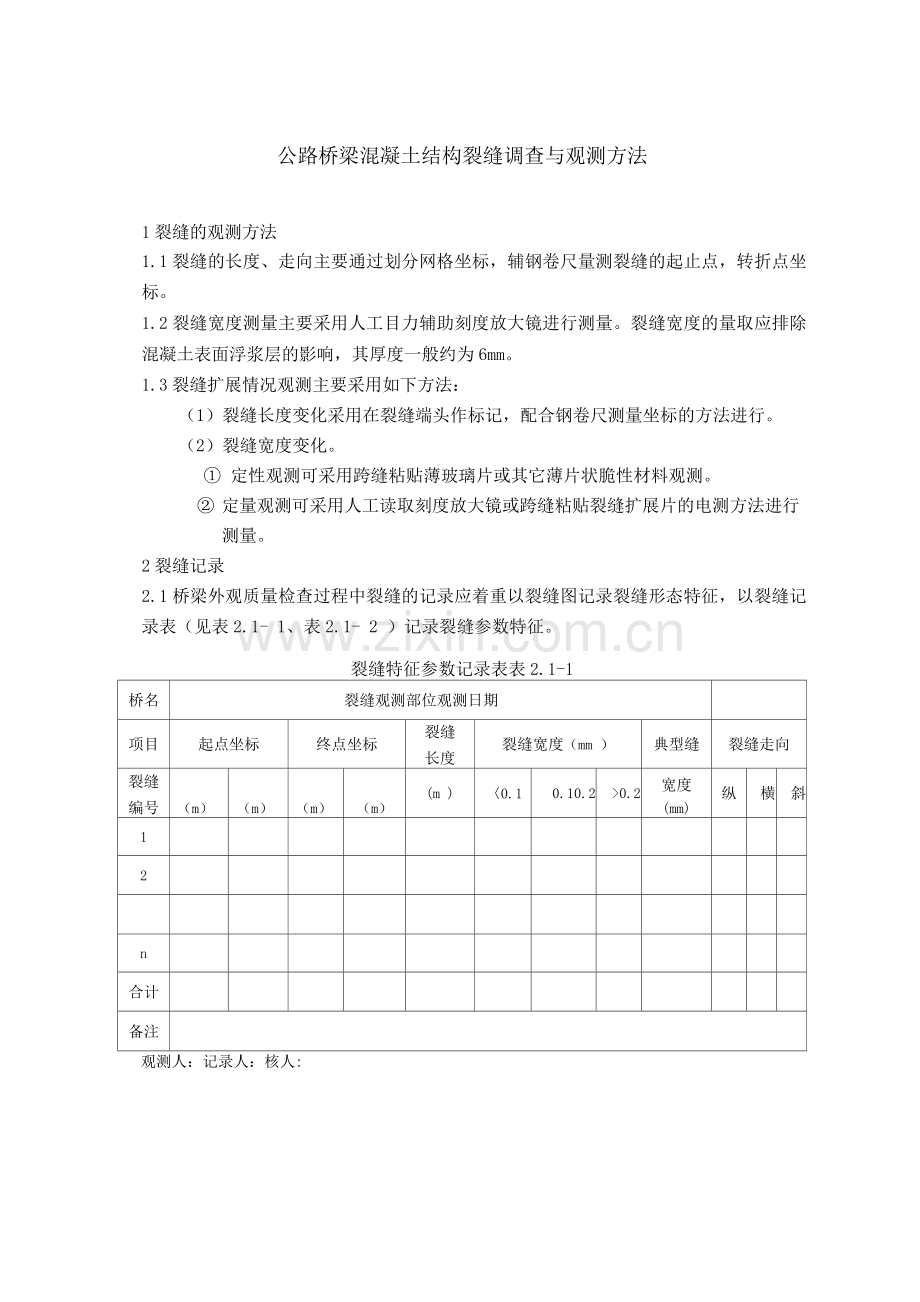

公路桥梁混凝土结构裂缝调查与观测方法
1裂缝的观测方法
1.1裂缝的长度、走向主要通过划分网格坐标，辅钢卷尺量测裂缝的起止点，转折点坐标。
1.2裂缝宽度测量主要采用人工目力辅助刻度放大镜进行测量。裂缝宽度的量取应排除混凝土表面浮浆层的影响，其厚度一般约为6mm。
1.3裂缝扩展情况观测主要采用如下方法：
（1）裂缝长度变化采用在裂缝端头作标记，配合钢卷尺测量坐标的方法进行。
（2）裂缝宽度变化。
① 定性观测可采用跨缝粘贴薄玻璃片或其它薄片状脆性材料观测。
② 定量观测可采用人工读取刻度放大镜或跨缝粘贴裂缝扩展片的电测方法进行测量。
2裂缝记录
2.1桥梁外观质量检查过程中裂缝的记录应着重以裂缝图记录裂缝形态特征，以裂缝记录表（见表2.1- 1、表2.1- 2 ）记录裂缝参数特征。
裂缝特征参数记录表表2.1-1
桥名

裂缝观测部位观测日期

项目
起点坐标
终点坐标
裂缝
长度
裂缝宽度（mm ）
典型缝
裂缝走向
裂缝
编号
（m）
（m）
（m）
（m）
(m )
〈0.1
0.10.2
>0.2
宽度
(mm)
纵
横
斜
1

2

n

合计

备注

观测人：记录人：核人:

桥名
观测日期

构件
或裂缝观测部位）
裂缝总数
按裂缝宽度（mm）划分
按裂缝走向划分
绦）
<0.1
0.10.2
>0.2
纵
横
斜

合计

百分比

观侧人：记录人：校核人:

裂缝统计表
表 2.F2

2.2荷载试验过程中裂缝变化情况的记录参照表2.2执行。
裂缝变化记录表表2.2

桥号
温度（
裂缝
草图

裂缝
编号
裂缝位置（cm）
裂缝间距（cm）
裂缝延伸长度（cm）
原始情况
控制荷载试验下

oC)
日期

梁号

观测位置

布置示意图
最大裂缝宽度（mm）
备注
原始
情况
控制荷载试验下
卸载后

观测人:
记录人：
校核人：
