地下室防水、防潮构造.docx

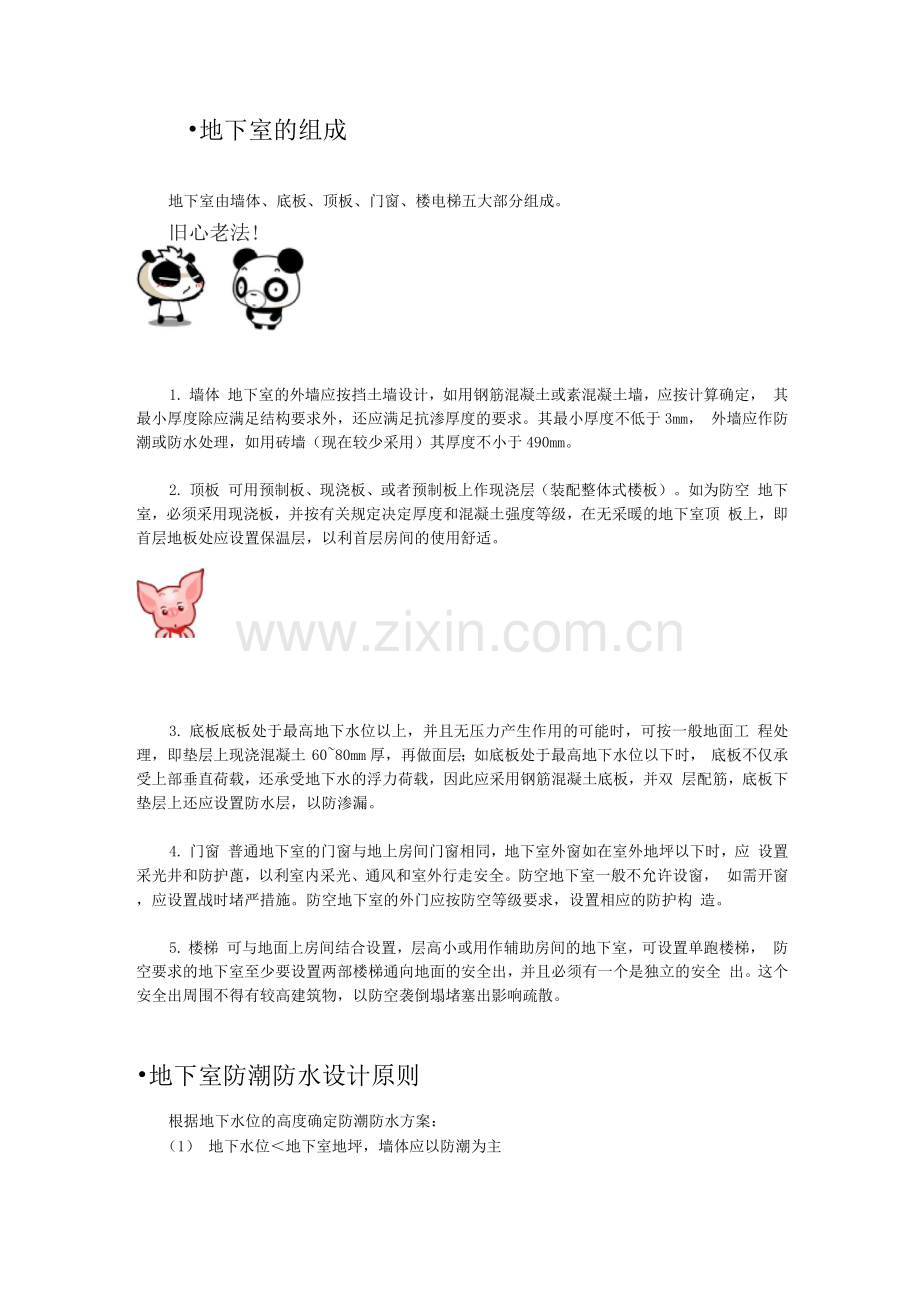

•地下室的组成
地下室由墙体、底板、顶板、门窗、楼电梯五大部分组成。
旧心老法!

1. 墙体 地下室的外墙应按挡土墙设计，如用钢筋混凝土或素混凝土墙，应按计算确定， 其最小厚度除应满足结构要求外，还应满足抗渗厚度的要求。其最小厚度不低于3mm， 外墙应作防潮或防水处理，如用砖墙（现在较少采用）其厚度不小于490mm。
2. 顶板 可用预制板、现浇板、或者预制板上作现浇层（装配整体式楼板）。如为防空 地下室，必须采用现浇板，并按有关规定决定厚度和混凝土强度等级，在无采暖的地下室顶 板上，即首层地板处应设置保温层，以利首层房间的使用舒适。

3. 底板底板处于最高地下水位以上，并且无压力产生作用的可能时，可按一般地面工 程处理，即垫层上现浇混凝土 60~80mm厚，再做面层；如底板处于最高地下水位以下时， 底板不仅承受上部垂直荷载，还承受地下水的浮力荷载，因此应采用钢筋混凝土底板，并双 层配筋，底板下垫层上还应设置防水层，以防渗漏。
4. 门窗 普通地下室的门窗与地上房间门窗相同，地下室外窗如在室外地坪以下时，应 设置采光井和防护蓖，以利室内采光、通风和室外行走安全。防空地下室一般不允许设窗， 如需开窗，应设置战时堵严措施。防空地下室的外门应按防空等级要求，设置相应的防护构 造。
5. 楼梯 可与地面上房间结合设置，层高小或用作辅助房间的地下室，可设置单跑楼梯， 防空要求的地下室至少要设置两部楼梯通向地面的安全出，并且必须有一个是独立的安全 出。这个安全出周围不得有较高建筑物，以防空袭倒塌堵塞出影响疏散。
•地下室防潮防水设计原则
根据地下水位的高度确定防潮防水方案：
（1） 地下水位＜地下室地坪，墙体应以防潮为主
（2）地下水位〉地下室地坪，必须考虑地坪及墙体防水处理，防水高度〉室外地面 5mm
根据不同基地土性质和地下水位高度确定防潮防水方案：
地下室周围土层属于弱透水性，并有滞水性存在的可能，防水层按有压水考虑，设计高度应
超过地面以上

•地下室的防潮处理
地下水位较低地下室墙身防潮处理方法：
（1）外墙外侧用15mm厚1： 3水泥砂浆打底10mm厚1： 2水泥砂浆抹面，并刷防
水涂料两道
（2）在墙体外侧粉20mm厚聚合物水泥防水砂浆，对混泥土墙体不必另作处理
ADEL
〔命尚蜥潮
回地平姓防翔
地下室防潮示意图

地下室由于经常受到下渗地表水、土壤中的潮气和地下水的侵蚀。因此，防潮、
防水问题便成了地下室设计中所要解决的一个重要问题。如果由于忽视防潮、防水工 作或处理不当，会导致内墙面生霉，抹灰脱落，甚至危及地下室使用和建筑物的耐久 性。因此应妥善处理地下室的防潮和防水构造。
当最高地下水位低于地下室地坪且无滞水可能时，地下水不会直接浸入地下室。
地下室外墙和底板只受到土层中潮气的影响，这时，一般只做防潮处理。
当最高地下水位高于地下室地坪时，地下水不仅可以浸入地下室，而且地下室外 墙和底板还分别受到地下水的侧压力和浮力。水压力大小与地下水高出地下室地坪高 度有关，高差愈大，压力愈大。这时，对地下室必须采取防水处理。
地下室防潮构造
www.dkupup- com

肉伤中
地下室的防潮是在地下室外墙外面设置防潮层。具体做法是：在外墙外侧先抹 20mm厚1:2.5水泥砂浆（高出散水3mm以上），然后涂冷底子油一道和热沥青两道 （至散水底），最后在其外侧回填隔水层。北方常用2:8灰土，南方常用炉渣，其宽度 不少于5mm。
地下室顶板和底板中间位置应设置水平防潮层，使整个地下室防潮层连成整体， 以达到防潮目的
地下V外墙
坦下"佻冲
•地下室防水构造—J

（二）地下室的防水措施
1.防水混凝土
