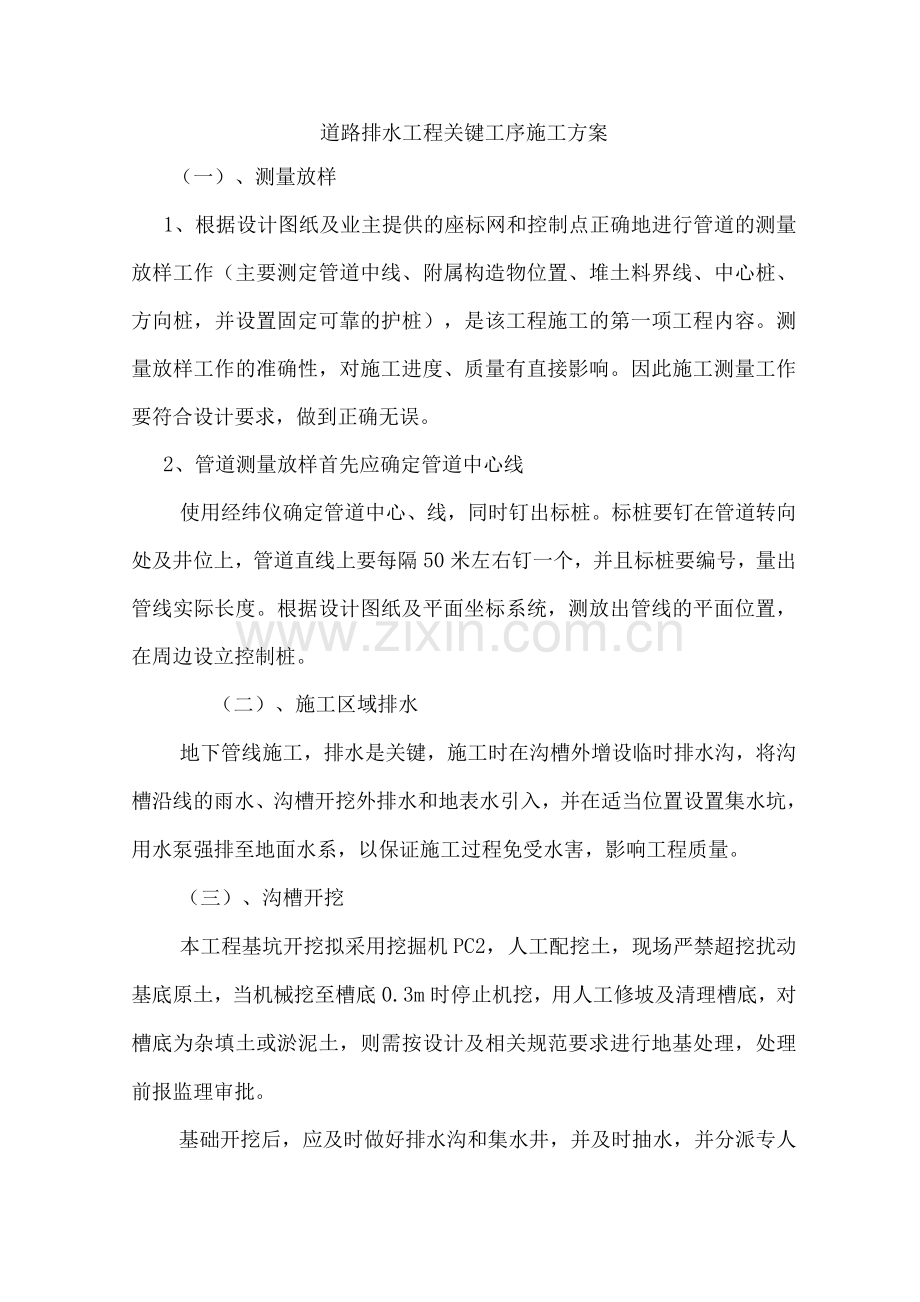

道路排水工程关键工序施工方案
（一）、测量放样
1、根据设计图纸及业主提供的座标网和控制点正确地进行管道的测量放样工作（主要测定管道中线、附属构造物位置、堆土料界线、中心桩、方向桩，并设置固定可靠的护桩），是该工程施工的第一项工程内容。测量放样工作的准确性，对施工进度、质量有直接影响。因此施工测量工作要符合设计要求，做到正确无误。
2、管道测量放样首先应确定管道中心线
使用经纬仪确定管道中心、线，同时钉出标桩。标桩要钉在管道转向处及井位上，管道直线上要每隔50米左右钉一个，并且标桩要编号，量出管线实际长度。根据设计图纸及平面坐标系统，测放出管线的平面位置，在周边设立控制桩。
（二）、施工区域排水
地下管线施工，排水是关键，施工时在沟槽外增设临时排水沟，将沟槽沿线的雨水、沟槽开挖外排水和地表水引入，并在适当位置设置集水坑，用水泵强排至地面水系，以保证施工过程免受水害，影响工程质量。
（三）、沟槽开挖
本工程基坑开挖拟采用挖掘机PC2，人工配挖土，现场严禁超挖扰动基底原土，当机械挖至槽底0.3m时停止机挖，用人工修坡及清理槽底，对槽底为杂填土或淤泥土，则需按设计及相关规范要求进行地基处理，处理前报监理审批。
基础开挖后，应及时做好排水沟和集水井，并及时抽水，并分派专人负责现场的排水工作，人工清理基底后应尽快施工，严禁晾槽泡水。
沟槽开挖采用挖掘机结合人工开挖土方，管道沟槽开在2m以内的，采用大开挖，放坡系数1:0.5；管道沟槽开挖在2m以上，采用两侧密排6米长［22钢板桩©20cm圆木支撑，16t汽车吊机人工配合下管。一般基坑坑底两侧应比基础平面尺寸增宽0.5m作为工作面及排水沟。基坑上需堆土时，应留出1m以上的安全宽度，堆土高度不宜超过1.5m，以保证基坑边坡稳定。
（四）、管道基础施工
沟槽验收合格后进行管道基础施工。
管道基础施工前先放出管道中心线、基础边线、检查井位置，沿边线打设标高标志板，并测设标高，以控制垫层面和基础面。
1、UPVC管砂基础
基础沟槽开挖完毕，经监理验收合格，即进行中粗砂基础施工，用人工在槽内铺好中粗砂，控制好高程，基本整平后，用水密振冲法振实，然后安管，继续回填胸腔及管顶中粗砂。
软基路段沟槽验槽合格后，需先铺一层非织造土工布，再施工其它下道工序。
中粗砂基础压实度要求＞93%O
2、钢筋混凝土管道基础
在沟槽开挖完成，经监理验收合格后，即可进行C10素混凝土垫层施工，施工时，采用人工运至槽底摊铺，待素混凝土达到一定强度后，在其上面绑扎基础钢筋，经监理验收后，浇筑平基混凝土，待混凝土强度达到5MPa后进行安管，然后进行护管混凝土浇筑。
（1）、施工前准备：水泥混凝土配合比应按现场材料取样通过试验试配，施工时应严格按照试验的配合比进行配料拌制，不得任意更改。如因施工需要掺加外加剂，需重新配合比试验。
（2）、测量放样：根据管位的平面位置，恢复中线，测出边桩高程，由此控制其厚度，宽度及标高。
（3）、钢筋绑扎：绑扎前在垫层上弹出中心、边缘墨线，就地扎架，绑扎必须牢固，铅丝头要伸向骨架内侧，位置必须正确，所配置钢筋的级别，钢种，根数，直径等必须符合设计要求，同时应保证保护层的应有厚度，钢筋下用预制的混凝土垫块。
（4）、支模：模板采用定型模板，模板的线型和高程必须在允许偏差范围内。平基模板除核测准确的管道中心线和槽底高程，确定平基两条侧向模板平面位置外，还要控制好模板顶面高度，不低于设计平基面高程；如模板顶面高于平基，应在模板内侧用小线弹出平基高程线。
（5）、混凝土搅拌：为保证混凝土的质量，搅拌混凝土用材料必须按重量比计量配制。混凝土搅拌进料时严格按照配料单配料，不得任意改变，在雨后拌制混凝土应测试砂、石料的含水量，重新填发配料单；拌和机投料顺序为：大碎石-砂-水泥-小碎石。加水在料进滚筒同时加入。
（6）、混凝土运输：混凝土运输采用1立方米的机动翻斗车或装载机运至浇筑点，当混凝土自由卸落高差大于1.5米时，要用流槽或串筒将混凝土注入模板浇筑，混凝土运输车辆在运料前应洒水湿润料斗，停运后冲洗干净，混凝土运输车辆配备及运输距离应确保混凝土从搅拌到成型的时间不超过混凝土的初凝时间，不产生离析，遇干燥、大风或阴雨天运混凝土时，混合料要覆盖，以防止水份蒸发或被雨淋。
（7）、混凝土浇筑：混凝土应随拌随用，不得使用超过初凝时间的拌和料，混凝土浇筑前应按一定的厚度，一定的次序，顺着一个方向浇筑前进，不得无层次的各处乱倒，混凝土在浇筑中，浇筑入仓的混凝土不得任意加水。
（8）、混凝土振捣：管座混凝土主要靠插入式振动棒来完成，操作时要快插慢拔，直上直下，管道两侧同时振捣；平基混凝土主要靠平板式振捣器来完成。视其表面的混凝土是否已停止显著的下陷，或有气泡出现，表面平坦一致，而呈现薄层水泥浆。振捣时人工要及时进行找补，确保混凝土厚薄一致。浇捣混凝土时，操作者不要踏在钢筋上，靠近模板的捣实工作，应格外注意。在浇捣工作的交接班时，应由交班工人负责将已浇筑进入仓的混凝土全部振捣完毕之后，方可离开工作岗位，不得留待接班人员来振捣。
（9）、混凝土养护:养护应在表面混凝土初凝后方可开始，在炎热和干燥的天气中，应在浇筑后2-3小时内加盖和开始洒水以保持湿润，养护用水不得使用污水或有害混凝土提高强度的水。
（10）、拆模：混凝土拆模时间应根据气温和混凝土强度增长速度而定，以不损坏成品边角为准，同时拆模必须细致，要轻撬慢拆，以保证混凝土不受损，模板不变形，增加模板周转次数。
（11）、沉降缝设置：根据两井之间管道长度，每隔15-20米管道接设置沉降缝，检查井两侧第一节管道接位置亦设沉降缝，钢筋相应断开，用闭聚乙烯泡沫板嵌缝固定，混凝土浇筑时不得位移，变形。
（五）、安管
本工程所用管道及其配件，均应符合现行国标，并具备质检合格证，出厂时均盖有出厂合格证,进入现场的管道，由质检员逐根检查，对于钢筋混凝土管有环向、纵向裂纹、管缺角露筋、空鼓、蜂窝等质量问题的管材，绝不使用。对于UPVC管要求外颜色一致，内壁光滑平整，管身不得有裂缝，管不得有破损、裂、变形等缺陷。对其配件橡皮圈应检查规格是否与管道配套,5是否有割裂破损、气泡现象。橡皮圈保存应离热源距离1米以外，不能与酸、碱、盐、二氧化碳等有损橡皮圈的物质存放在一起。
1、布管：运到现场的管道，用汽吊将管道沿沟槽边沿一米以外，依次排放，承朝上游，与铺设方向一致。
2、下管：下管前将管内杂物及承清理干净、对钢筋混凝土管合缝处毛刺进行处理。下管采用机械下管，使其慢慢平稳放入沟槽内。下管时应有专人指挥，操作人员必须听从指挥。
3、安装：
（1）、UPVC管安装：先在管道承位置将基础扒开，留一凹槽，使管道平实地座落于砂基础上。然后接，接时橡胶圈的位置应放置在管道插第二至第三根筋之间的槽内，同时将承的内壁清理干净，并在承内壁及插橡胶圈上涂上润滑剂，然后将承插端的中心轴线对齐，进行安装。安装时，在插入管的插处一人用绳子吊住，另一人在管端用撬棒抵住横挡板，用力将管道推入预定位置，然后复核轴线与高程。正确无误后回填胸腔黄砂护管。
（2）、钢筋混凝土管安装：安装进位时，将插刷干净，胶圈上亦不得粘有砂、泥等杂物，进位时用16T以上汽吊及手动葫芦配合上下左右间隙均匀，插和胶圈均匀地进入安装工作线，并严格控制就位尺寸，用经纬仪和水准仪分别控制轴线和高程，管底坡度不得产生倒流水现象。
（六）、管座施工
浇筑混凝土之前，严格清除基础混凝土表面和管壁的污泥及杂物，沟槽内不得有积水。
采用滑槽下混凝土，并用插入式振捣器振实，管道两侧混凝土要同步浇捣，以防止管道由于单向受力而走动，管座混凝土与管壁紧密结合，坚固稳定，混凝土强度不低于设计要求。
（七）、检查井
所用砖材要浇水湿润，砖砌体使用的水泥砂浆要随拌随用，所用砖材要浇水湿润，砖砌体使用的水泥砂浆要随拌随用，并在初凝前用完。
砖墙厚度根据井的设计规范严格控制，到一定深度及时量测变换，砌墙内壁尺寸要考虑抹面的砂浆厚度。砖墙隔日砌筑时，要将已砌筑的砌墙顶部清洗干净，并充分湿润。砌砖要求做到墙面平直，边角平整，宽度一致；砌砖时应夹角对齐上下错缝内外搭接砖缝中砂浆饱满，不得通缝，缝宽10mm，误差＜±2mm，砌砖时应将挤出的砂浆刮平，并将砖墙表面残余砂浆及时清理干净。
水泥砂浆抹面分两次进行，先洒水湿润墙体，刮糙打底后用直尺刮平再用木搓搓平，在粗糙的水泥砂浆初凝后及时粉刷第二道水泥砂浆，并压实抹光。抹面工序先外墙后内墙壁。
在砌砖过程中，要按设计要求预留支管和连管的接头，预留管头要考虑方向、高度和坡度，防止用埋设深度不足、方向不正等问题而引起返工，预留管头与井的砖墙接头处应打外接，内要抹平。
（八）、闭水试验
试验管段应按井距分隔，长度不宜大于1km,带井试验。
管道闭水试验时，试验管段应符合下列要求：
1）、管道及检查井外观质量已验收合格。
2）、管道未回填土且沟槽无积水。
3）、管道两端堵板承载与经核算应大于水压力的合力，除预留进出水管外，应封堵坚固，不得渗水。
4）、闭水试验前，管道内先灌水24小时，使管道充分浸透。
（九）、沟槽回填
闭水试验符合要求后，进行沟槽回填，回填质量的好坏，将直接影响管道工程和道路工程的质量，施工时当日回填应当日夯实，同时必须保证构筑物的安全，管道、井室等不位移、不破坏。回填土时应注意的其它事项：
（1）、沟槽两侧应同时回填，两侧高差不得超过30CM。
（2）、构筑物、井室、管顶以上15CM范围内回填粗砂洒水密实。
（3）、两个回填土段的搭接处不得开陡坡，应将夯实层留成阶梯状，其长度应大于高度的二倍。
（4）、沟槽回填土压实度严格按设计规定的标准执行。
（十）、雨水及雨水支管施工
1、雨水
雨水采用边沟式单篦及三篦雨水，水泥砂浆砖砌体，并粉刷，混凝土基础。
雨水应控制其平面位置，道路纵坡最低点应设置雨水。
雨水井圈表面高程应比该处道路路面低2-3厘米，并与周边
路面在2米范围内接顺，以利雨水收集。
雨水外边线应与道路上的缘石内侧边线位于一条直线上。
2、雨水连接管
本工程雨水连接管采用UPVC管，橡胶圈接，砂基础、砂护管至管顶。
路基水泥稳定碎石基层施工碾压完毕后再开挖路基，埋设支管，以确保支管质量。支管应直顺，坡度符合设计规定。
（十一）、排水沟施工
根据设计图，排水沟布置主线箱梁投影线外侧附近，施工安排上必须考虑该段箱梁施工完成后方可施工排水沟，故计划等箱梁落架并清理现场后进行排水沟施工。
排水沟施工步骤：测量放样-沟槽开挖-C25钢筋砼底板-砌石
侧墙-C25钢筋砼压顶。
