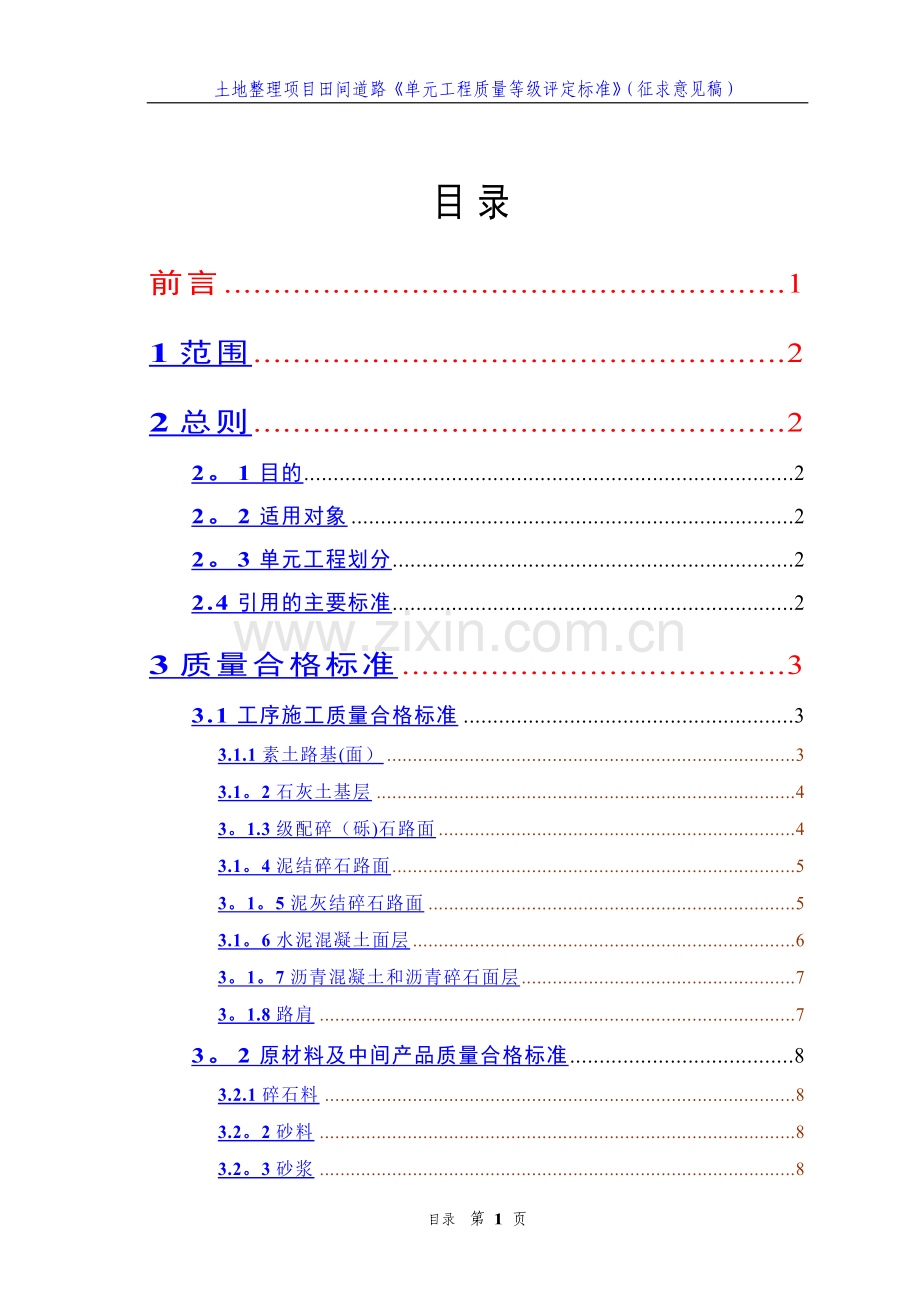

1、土地整理项目田间道路单元工程质量等级评定标准(征求意见稿)目录前言11范围22总则22。1目的22。2适用对象22。3单元工程划分22.4引用的主要标准23质量合格标准33.1工序施工质量合格标准33.1.1素土路基(面)33.1。2石灰土基层43。1.3级配碎(砾)石路面43.1。4泥结碎石路面53。1。5泥灰结碎石路面53.1。6水泥混凝土面层63。1。7沥青混凝土和沥青碎石面层73。1.8路肩73。2原材料及中间产品质量合格标准83.2.1碎石料83.2。2砂料83.2。3砂浆83.2。4混凝土83.2.5沥青93.3外观质量合格标准93。3。1水泥混凝土面层93。3。2沥青混凝土面层9

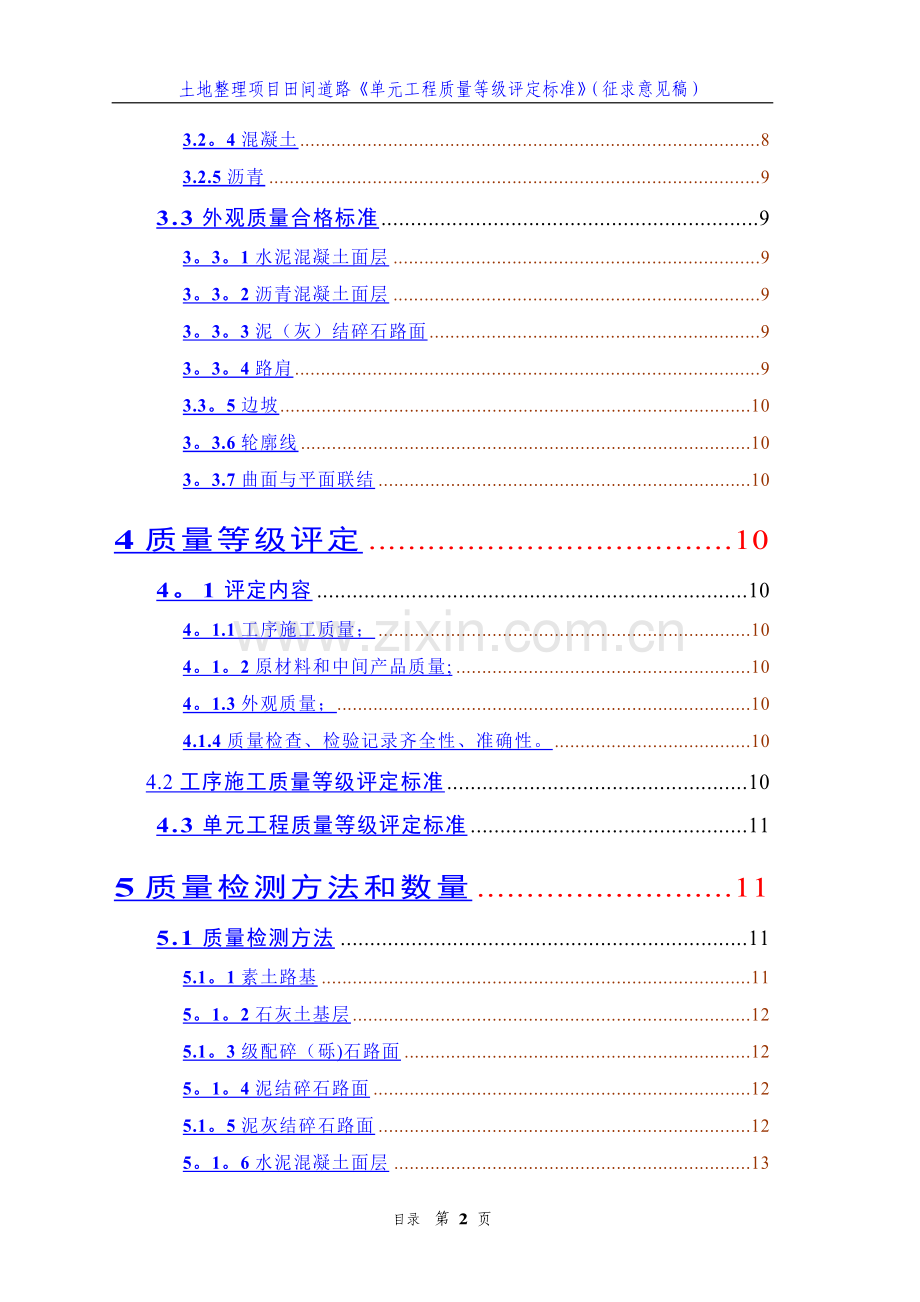

2、3。3。3泥(灰)结碎石路面93。3。4路肩93.3。5边坡103。3.6轮廓线103。3.7曲面与平面联结104质量等级评定104。1评定内容104。1.1工序施工质量;104。1。2原材料和中间产品质量;104。1.3外观质量;104.1.4质量检查、检验记录齐全性、准确性。104.2工序施工质量等级评定标准104.3单元工程质量等级评定标准115质量检测方法和数量115.1质量检测方法115.1。1素土路基115。1。2石灰土基层125.1。3级配碎(砾)石路面125。1。4泥结碎石路面125.1。5泥灰结碎石路面125。1。6水泥混凝土面层135。1.7沥青混凝土和沥青碎石面层135。
3、1。8路肩145。1.9原材料及中间产品145。1。10外观145.2质量检测数量145.2。1素土路基145.2.2石灰土基层155.2。3级配碎(砾)石路面155。2.4泥结碎石路面155。2.5泥灰结碎石路面155.2.6水泥混凝土面层155.2。7沥青混凝土和沥青碎石面层165。2。8路肩165。2。9原材料及中间产品16附录A(规范性附录)17附录B(规范性附录)18附录C(规范性附录)19附录D(规范性附录)20附录E(规范性附录)21附录F(规范性附录)22附录G(规范性附录)23附录H(规范性附录)24附录I(规范性附录)25附录J(资料性附录)26条文说明26目录 第 3 页
4、土地整理项目田间道路单元工程质量等级评定标准土地整理项目田间道路单元工程质量等级评定标准前言为建立完善土地整理项目实施管理标准体系,规范田间道路工程质量评定工作,根据国土资源部国土资源标准制、修订计划,制定本标准.本标准为土地整理项目田间道路工程质量评定专项标准.本标准主要内容包括:适用范围及对象;单元工程划分;工序施工质量合格标准;原材料及中间产品质量合格标准;外观质量合格标准;工序及单元工程质量等级评定标准;质量检测方法和数量。本标准附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I为规范性附录,附录J为资料性附录。本标准由国土资源部提出并归口。本标准由国土资源部负责解
5、释.本标准起草单位:本标准主要起草人:本标准参加编制单位:本标准参与起草人:正文 第1页 共26页1范围本标准适用于土地整理、复垦、开发项目田间道路单元工程质量等级评定工作。2总则2。1目的依据土地整理项目工程质量评定规程,为规范、统一田间道路单元工程质量等级评定方法和标准,制定本标准。2。2适用对象本标准适用对象主要包括土地整理项目监理单位、施工单位等参建单位.2。3单元工程划分2.3.1同一分部工程中按每条道路划分单元工程;2。3.2当同一分部工程中一条道路长度与其他道路长度相差较大时,按长度基本相当原则,将该道路划分为若干个单元工程。2。4引用的主要标准1、公路工程质量检验评定标准 土建
6、工程(JTG F 80/1 2004);2、混凝土强度检验评定标准(GBJ 10787).3质量合格标准3.1工序施工质量合格标准3.1。1素土路基(面)1、基本项目(1)基底地表植被、杂物、积水和表土等须清除。(2)表面明显的凹凸进行处理。(3)处理后的基底须按要求进行压实。(4)土质应符合设计要求,无石块、砂礓石、杂草、淤泥、弹簧土等不满足压实要求的杂物。(5)多层压实路基,应对前一层光面洒水湿润。2、允许偏差项目(1)基底清理范围应超出路基设计值0.5m。(2)压实度不低于规定值.(3)平整度不大于15mm.(4)宽度不超出设计值的0。5%1。0%。(5)每层铺土厚度不大于规定值。(6)
7、含水量不超出规定值的5%。(7)路基标高不低于设计值.3.1。2石灰土基层1、基本项目(1)土质符合设计要求,无石块、砂礓石、杂草、淤泥、弹簧土等杂物。(2)混合料符合设计要求,配比准确,拌和充分,无灰团和生石灰。(3)保湿、养生期符合规范要求。1、允许偏差项目(1)压实度不低于规定值.(2)平整度不大于15mm。(3)宽度不超出设计值的0。51.0%。(4)每层铺土厚度不大于规定值.(5)含水量不超出规定值的5%。(6)路基标高不低于设计值。3。1.3级配碎(砾)石路面1、基本项目(1)石质坚韧、无杂质,级配符合要求;(2)配料准确,边拌和边洒水使混合料拌和均匀且无明显离析现象;(3)碾压应
8、遵循先轻后重的原则,后轮碾压轮迹应重合1/2轮宽,洒水碾压至规定的密实度.2、允许偏差项目(1)压实度不低于规定值。(2)平整度不大于15mm。(3)宽度不超出设计值的0。5%1。0。(4)厚度:面层不低于设计值10mm,基层不低于设计值-20mm。(5)纵断高程不超出设计值的-15mm+5mm。(6)横坡不超出设计值的0。5。3。1.4泥结碎石路面1、基本项目(1)碎石粒径规格符合规定,并不得含有其他杂质。(2)宜采用塑性指数高的黏土,粘土内不得含腐殖质或其他杂质,粘土用量不宜超过石料干重的20。(3)施工方法符合规定要求。2、允许偏差项目(1)压实度不低于规定值。(2)平整度不大于15mm
9、3)宽度不超出设计值0.51。0%。(4)厚度:面层不低于设计值-10mm,基层不低于设计值20mm。(5)纵断高程不超出规定值-15mm+5mm。(6)横坡不超出规定值0。5.3.1.5泥灰结碎石路面1、基本项目(1)泥灰结碎石路面中材料质量和规格要求均与泥结碎石路面相同。(2)土和石灰的总含量与石料重量百分比不应小于20,其中石灰剂量占土重的15。(3)施工方法符合规定要求.2、允许偏差项目与泥结碎石路面相同。3.1。6水泥混凝土面层1、基本项目(1)基层质量已经检测合格。(2)水泥、骨料、水、外加剂等符合规定要求。(3)施工配合比符合试验要求。(4)接缝处理符合设计要求。(5)铺筑完
10、成后按规范要求养生.2、允许偏差项目(1)混凝土板厚度不低于设计值10mm.(2)平整度:3m直尺测定的最大间隙不超过5mm,平整度仪测定的标准差不超过2mm。(3)抗滑构造深度在0.51。0mm范围内.(4)相邻板高差不大于3mm。(5)纵横缝顺直度不大于10mm.(6)宽度不大于设计值0.5.(7)纵断高程在15mm范围内。(8)横坡在0。25范围内.3。1.7沥青混凝土和沥青碎石面层1、基本项目(1)基层质量已经检测合格,表面干燥、清洁、无浮土.(2)混合料质量及施工配合比符合设计和规范要求。(3)拌和后沥青混合料应均匀一致、无花白,无粒料分离和结团成块现象。(4)严格控制摊铺厚度、平整
11、度和摊铺、碾压温度.2、允许偏差项目(1)压实度不低于规定值99.0%.(2)弯沉值不低于设计要求。(3)平整度不大于5mm。(4)厚度不低于设计值的15。(5)宽度不超出设计值0。5%.(6)纵断高程在20mm范围内。(7)横坡在0。5%范围内。3.1。8路肩1、基本项目(1)表面平整密实,不积水.(2)肩线顺直、圆滑。2、允许偏差项目(1)压实度不低于规定值.(2)土路肩平整度不大于20mm,硬路肩平整度不大于10mm。(3)横坡在1.0范围内.(4)宽度不超出设计值0。5%。3。2原材料及中间产品质量合格标准3.2.1碎石料1、含泥量1。0%,无泥团.2、针片状颗粒含量15。0%.3、密
12、度2。55t/m3。4、软弱颗粒含量5。0%。3.2。2砂料1、含泥量3。0,无泥团.2、密度2。5tm3。3、细度模数符合规定要求。3.2。3砂浆试件28天龄期抗压强度平均值不低于设计值,最小值不低于设计值的80。3。2。4混凝土1、混凝土坍落度符合要求.2、试件28天龄期抗压强度平均值不低于设计值的1。15倍,最小值不低于设计值的0.95倍.3、混凝土抗拉、抗渗、抗冻指标不低于设计值。3.2。5沥青1、沥青材料宜采用道路石油沥青。2、沥青标号应符合设计要求。3、针入度、延度、软化点等符合规定要求。3。3外观质量合格标准3。3.1水泥混凝土面层1、混凝土板断裂块数不超过0。4%.2、表面脱皮
13、裂纹和缺边掉角等病害现象不超过0。3%。3、接缝填筑饱满、密实.4、胀缝无明显缺陷。3.3。2沥青混凝土面层1、表面泛油、松散、裂缝和明显离析等现象不超过O.5.2、搭接处应紧密、平顺,烫缝不枯焦。3、面层与路缘石及其他构筑物密贴接顺。3。3.3泥(灰)结碎石路面1、表面平整、坚实,无松散、弹簧、波浪浮浆、积水等现象.2、无明显碾压轮迹.3。3。4路肩路肩边缘直顺,无堆积物,无阻水现象。3.3。5边坡不陡于设计要求,目测平顺。3。3。6轮廓线15m长度内凹凸偏差不大于3cm。3。3。7曲面与平面联结联结平顺、圆滑、流畅,无明显折线.4质量等级评定4.1评定内容4.1.1工序施工质量;4。1。
14、2原材料和中间产品质量;4。1。3外观质量;4。1.4质量检查、检验记录齐全性、准确性.4。2工序施工质量等级评定标准4。2。1基本项目全部符合质量标准,允许偏差项目中主控项目检测点合格率不低于90,一般项目检测点合格率不低于70%,评为合格.4.2.2基本项目有不符合质量标准的,或允许偏差项目中主控项目检测点合格率低于90%,一般项目检测点合格率低于70,评为不合格。4。3单元工程质量等级评定标准4.3.1所属各工序施工质量全部合格,原材料、中间产品符合质量标准,外观符合质量标准,质量检查、检验记录齐全、准确,监理抽检结果与施工单位自检结果相符,评为合格。4.3。2所属各工序施工质量有不合格
15、的,或原材料、中间产品有不符合质量标准的,或外观有明显不平整、不密实、坑洼等不符合质量标准的,或质量检查、检验记录不齐全、不准确,或施工单位自检结果与监理抽检结果不相符,评为不合格.5质量检测方法和数量5。1质量检测方法5。1。1素土路基1、基本项目现场观察检查,查看施工记录,必要时结合仪器实测.2、允许偏差项目(1)清理范围:钢尺结合观察。(2)压实度:根据土质类别采用环刀法、灌砂法等方法。采用核子密度仪时,须用环刀法、灌砂法进行对比,保证其可靠性。(3)平整度:3米直尺。(4)宽度:钢尺。(5)铺土厚度:挖坑直尺检验。(6)含水量:烘干。5.1.2石灰土基层1、基本项目现场观察检查,查看施
16、工记录,必要时结合仪器实测。2、允许偏差项目(1)同素土路基。(2)含水量:烘干。5.1。3级配碎(砾)石路面1、基本项目现场观察检查,查看施工记录,必要时结合仪器实测。2、允许偏差项目(1)压实度:灌砂法、灌水法。(2)平整度、宽度、厚度检测方法同素土路基。(3)纵断高程:水准仪。(4)横坡:水准仪.5.1.4泥结碎石路面同级配碎(砾)石路面。5。1.5泥灰结碎石路面同级配碎(砾)石路面。 5。1。6水泥混凝土面层1、基本项目现场观察检查,查看施工记录,必要时结合仪器实测.2、允许偏差项目(1)混凝土板厚度:钻取芯样。(2)平整度:3米直尺。(3)抗滑构造深度:铺砂法。(4)相邻板高差:直尺
17、5)纵横缝顺直度:纵缝采用20m拉线,横缝沿板宽拉线.(6)路面宽度:钢尺。(7)纵断高程:水准仪。(8)横坡:水准仪。5。1。7沥青混凝土和沥青碎石面层1、基本项目现场观察检查,查看施工记录,必要时结合仪器实测。2、允许偏差项目(1)压实度:密度法或蜡封法。(2)弯沉值:自动弯沉仪。(3)其他同水泥混凝土面层。5.1。8路肩1、基本项目现场观察检查。2、允许偏差项目(1)压实度:根据土质类别采用环刀法、灌砂法等方法.采用核子密度仪时,须用环刀法、灌砂法进行对比,保证其可靠性。(2)平整度:3m直尺。(3)横坡:水准仪。(4)宽度:钢尺.5。1。9原材料及中间产品1、原材料及中间产品的检验
18、一般可采取委托有资质的质量检测单位进行,简易项目的检测应施工、监理单位现场进行.2、混凝土坍落度可采用坍落度筒配合直尺现场检查。5。1.10外观外观质量主要采取现场观察检查的方法,出现争议时可查看施工记录或现场采用仪器检查。5。2质量检测数量5。2.1素土路基1、清理范围:每50m测个断面。当观察发现清理边线不规则时可适当加密。2、压实度:每一填筑层每100m测处。检测位置应兼顾路中线和两侧。3、平整度:每50m测处,每处连续检测3尺.4、宽度:每50m测个断面。5、铺土厚度:每50m测处。6、含水量:与压实度相同。5。2。2石灰土基层同素土路基。5.2.3级配碎(砾)石路面1、压实度、厚度:
19、每100m测处。检测位置应兼顾路中线和两侧.2、平整度:每50m测处,每处连续检测3尺.3、宽度、纵断高程、横坡:每50m测处。5.2。4泥结碎石路面同级配碎(砾)石路面。5.2.5泥灰结碎石路面同级配碎(砾)石路面。5。2。6水泥混凝土面层1、混凝土板厚度:每100m测处。2、平整度:每50m测处,每处连续检测3尺。3、抗滑构造深度、相邻板高差、纵横缝顺直度、路面宽度、纵断高程、横坡:每50m测处。5。2.7沥青混凝土和沥青碎石面层1、压实度、厚度:每200m测处。当单元工程长度小于200m时,每单元测处。2、平整度:每50m测处,每处连续检测3尺。3、弯沉值:每10m20m不少于1个点。4
20、路面宽度、纵断高程、横坡:每50m测处.5。2。8路肩1、压实度:每100m测处。2、平整度、横坡、宽度:每50m测处。5。2。9原材料及中间产品1、水泥、碎石料、砂料、沥青每批次送检1次。2、砂浆、混凝土试件按每单元工程至少1组取样。附录A(规范性附录)田间道路单元工程质量评定表单项工程名称单元工程名称单位工程名称单元工程量分部工程名称评定日期年 月 日项次评定内容结论1工序施工质量2原材料、中间产品质量3外观质量4质量检查、检验记录单元工程质量等级施工单位自评结果 质检负责人:质量等级监理单位复核意见 同意自评结果 不同意自评结果监理工程师:质量等级附录B(规范性附录)素土路基(面)工序
21、施工质量评定表单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年 月 日项次基本项目质量标准检查结果1原地表处理植被、杂物、积水和表土等须清除,明显的凹凸应处理.清理后的基底按要求进行压实.2土 质符合设计要求,无石块、砂礓、杂草、淤泥、弹簧土等杂物。3光面处理洒水湿润。项次允许偏差项目允许偏差检测值合格数合格率1基底清理范围(m)+0。52压实度不低于规定值3平整度(mm)154宽度(mm)0.51。0设计值5铺土厚度(mm)不大于规定值6含水量5规定值检测结果基本项目允许偏差项目共检测 点,合格 点,合格率 。单元工程质量等级施工单位自检结果本工序基本项目 %符合质量标准
22、允许偏差项目 %符合质量标准。 质检负责人:质量等级监理单位复核意见 自检结果与抽检结果相符 自检结果与抽检结果不相符 监理工程师:质量等级附录C(规范性附录)石灰土基层工序施工质量评定表单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年 月 日项次基本项目质量标准检查结果1土 质符合设计要求,无石块、砂礓、杂草、淤泥、弹簧土等杂物。2混合料及配比混合料符合设计要求,配比准确,拌和充分,无灰团和生石灰.3养 生保湿、养生期符合规范要求。项次允许偏差项目允许偏差检测值合格数合格率%1合格压实度不低于规定值2平整度(mm)153宽度(mm)0。51。0%设计值4铺土厚度(mm)
23、不大于规定值5含水量5规定值6检测结果基本项目允许偏差项目共检测 点,合格 点,合格率 。单元工程质量等级施工单位自检结果本工序基本项目 %符合质量标准,允许偏差项目 符合质量标准。 质检负责人:质量等级监理单位复核意见 自检结果与抽检结果相符 自检结果与抽检结果不相符 监理工程师:质量等级附录D(规范性附录)级配碎(砾)石路面工序施工质量评定表单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年 月 日项次基本项目质量标准检查结果1石 质坚韧、无杂质。2配料及配比级配符合要求;配料准确,混合料拌和均匀且无明显离析现象。3碾 压后轮碾压轮迹应重合1/2轮宽,洒水碾压至规定的密实
24、度。项次允许偏差项目允许偏差检测值合格数合格率%1压实度不得低于规定值2平整度(mm)153宽度(mm)0。5%1.0设计值4厚度(mm)面层:-10mm基层:20mm5纵断高程(mm)+5,-156横坡()0。5检测结果基本项目允许偏差项目共检测 点,合格 点,合格率 .单元工程质量等级施工单位自检结果本工序基本项目 符合质量标准,允许偏差项目 %符合质量标准。 质检负责人:质量等级监理单位复核意见 自检结果与抽检结果相符 自检结果与抽检结果不相符 监理工程师:质量等级附录E(规范性附录)泥结碎石路面工序施工质量评定表单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年 月
25、日项次基本项目质量标准检查结果1碎 石粒径规格符合规定,并不得含有其他杂质。2粘 土黏土塑性指数高,不含腐殖质等杂质,粘土用量不超过石料干重的20%。3施工方法符合规定要求.项次允许偏差项目允许偏差检测值合格数合格率%1压实度不低于规定值2平整度(mm)153宽度(mm)0。5%1。0设计值4厚度(mm)面层:-10mm基层:-20mm5纵断高程(mm)+5,156横坡(%)0。5检测结果基本项目允许偏差项目共检测 点,合格 点,合格率 。单元工程质量等级施工单位自检结果本工序基本项目 符合质量标准,允许偏差项目 %符合质量标准。 质检负责人:质量等级监理单位复核意见 自检结果与抽检结果相符
26、自检结果与抽检结果不相符 监理工程师:质量等级附录F(规范性附录)泥灰结碎石路面工序施工质量评定表单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年 月 日项次基本项目质量标准检查结果1碎 石粒径规格符合规定,并不得含有其他杂质。2土和石灰总含量与石料重量百分比不应小于20,其中石灰剂量占土重的15。3施工方法符合规定要求。项次允许偏差项目允许偏差检测值合格数合格率%1压实度不低于规定值2平整度(mm)153宽度(mm)0。51.0设计值4厚度(mm)面层:-10mm基层:20mm5纵断高程(mm)+5,156横坡()0。5检测结果基本项目允许偏差项目共检测 点,合格 点,合
27、格率 。单元工程质量等级施工单位自检结果本工序基本项目 %符合质量标准,允许偏差项目 %符合质量标准。 质检负责人:质量等级监理单位复核意见 自检结果与抽检结果相符 自检结果与抽检结果不相符 监理工程师:质量等级附录G(规范性附录)水泥混凝土面层工序施工质量评定表单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年 月 日项次基本项目质量标准检查结果1基 层已经检测合格.2原材料及配合比水泥、骨料、水、外加剂等符合规定要求,施工配合比符合试验要求。3接缝处理符合设计要求.4养 生符合规范要求.项次允许偏差项目允许偏差检测值合格数合格率%1板厚(mm)-102平整度(mm)53宽
28、度(mm)0.5%设计值4抗滑构造深度(mm)0。51.05相邻板高差(mm)36纵横缝顺直度(mm)107纵断高程(mm)158横坡(%)0.25检测结果基本项目允许偏差项目共检测 点,合格 点,合格率 %。单元工程质量等级施工单位自检结果本工序基本项目 符合质量标准,允许偏差项目 符合质量标准. 质检负责人:质量等级监理单位复核意见 自检结果与抽检结果相符 自检结果与抽检结果不相符 监理工程师:质量等级附录H(规范性附录)沥青混凝土和沥青碎石面层工序施工质量评定表单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年 月 日项次基本项目质量标准检查结果1基 层已经检测合格,表
29、面干燥、清洁、无浮土。2原材料及配合比符合设计和规范要求.3拌和料均匀一致、无花白,无粒料分离和结团成块现象。项次允许偏差项目允许偏差检测值合格数合格率%1压实度99%规定值2厚度(mm)15设计值3弯沉值不低于设计值4平整度(mm)55宽度(mm)0.51。0设计值6纵断高程(mm)207横坡(%)0.5检测结果基本项目允许偏差项目共检测 点,合格 点,合格率 。单元工程质量等级施工单位自检结果本工序基本项目 %符合质量标准,允许偏差项目 符合质量标准。 质检负责人:质量等级监理单位复核意见 自检结果与抽检结果相符 自检结果与抽检结果不相符 监理工程师:质量等级附录I(规范性附录)路肩工序施
30、工质量评定表单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年 月 日项次基本项目质量标准检查结果1表 面平整密实,不积水.2肩 线顺直、圆滑.项次允许偏差项目允许偏差检测值合格数合格率%1压实度不得低于规定值2平整度(mm)土路肩20硬路肩103横坡()1.04宽度(mm)0.5%设计值检测结果基本项目允许偏差项目共检测 点,合格 点,合格率 %。单元工程质量等级施工单位自检结果本工序基本项目 符合质量标准,允许偏差项目 %符合质量标准。 质检负责人:质量等级监理单位复核意见 自检结果与抽检结果相符 自检结果与抽检结果不相符 监理工程师:质量等级附录J(资料性附录)条文说明
31、2总则2.3单元工程划分按长度进行单元工程划分时,应符合设计分缝要求。3质量合格标准土地整理项目田间道路工程,除应符合本标准要求外,尚应符合国家及行业现行有关标准的规定。3。1工序施工质量合格标准各工序允许偏差项目中的“规定值一般指设计值,当设计文件未对该指标做出要求时指现场生产性试验确定并经监理单位批准的值。3。1.4泥结碎石路面1、基本项目(3)文中“规定要求”指相关行业施工规范要求,或由施工单位编制并经监理单位批准的施工组织设计要求。5质量检测方法和数量5.1 本标准所列质量检测方法为常规检测方法,可根据实际情况按相关行业规范和标准选择具体的方法。5。2 本标准所列质量检测数量为最少数量,根据质量评定实际需要,监理单位可在监理实施细则中规定具体的检测数量,一般每工序的主控项目检测数量不宜少于10个。附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I:表中带符号的为主控项目,不带符号的为一般项目.附录A 田间道路单元工程质量评定表该表应与附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I配合使用,根据工程具体情况填写。正文 第 27 页 共26页
