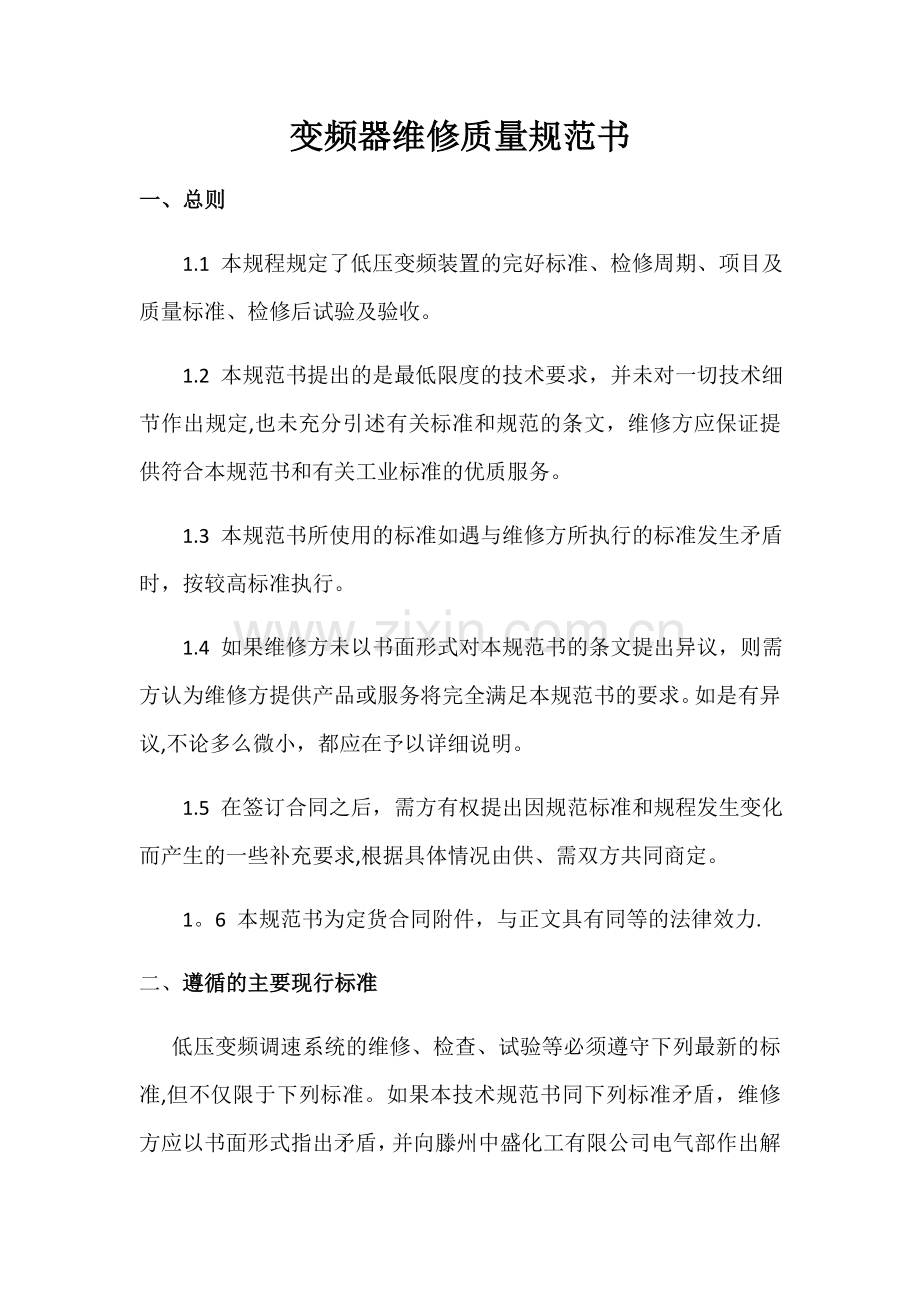

变频器维修质量规范书
一、 总则
1.1 本规程规定了低压变频装置的完好标准、检修周期、项目及质量标准、检修后试验及验收。
1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,维修方应保证提供符合本规范书和有关工业标准的优质服务。
1.3 本规范书所使用的标准如遇与维修方所执行的标准发生矛盾时,按较高标准执行。
1.4 如果维修方未以书面形式对本规范书的条文提出异议,则需方认为维修方提供产品或服务将完全满足本规范书的要求。如是有异议,不论多么微小,都应在予以详细说明。
1.5 在签订合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充要求,根据具体情况由供、需双方共同商定。
1。6 本规范书为定货合同附件,与正文具有同等的法律效力.
二、 遵循的主要现行标准
低压变频调速系统的维修、检查、试验等必须遵守下列最新的标准,但不仅限于下列标准。如果本技术规范书同下列标准矛盾,维修方应以书面形式指出矛盾,并向滕州中盛化工有限公司电气部作出解答:
GB 156—1993 标准电压
GB/T 1980-1996 标准频率
GB/T 2423.10-1995 电工电子产品基本环境试验规程振动(正弦)试验导则
GB 2681—81 电工成套装置之中的导线颜色
GB 2682—81 电工成套装置之中的指示灯和按钮的颜色
GB 3797-89 电控设备 第二部分:装有电子器件的电控设备
GB 3859。1—93 半导体电力变流器 基本要求的规定
GB 3859.2-93 半导体电力变流器 应用导则
GB 3859。3-93 半导体电力变流器 变压器和电抗器
GB 4208-93 外壳防护等级的分类
GB 4588。1-1996 无金属化孔单、双面印制板技术条件
GB 4588。2-1996 有金属化孔单、双面印制板技术条件
GB 7678-87 半导体自换相变流器
GB 9969.1—88 工业产品使用说明书 总则
GB 10233—88 电气传动控制设备基本试验方法
GB 12668—90 交流电动机半导体变频调速装置总技术条件
GB/T14436-93 工业产品保证文件 总则
GB/T15139—94 电工设备结构总技术条件
GB/T13422—92 半导体电力变流器电气试验方法
GB/T 14549—93 电能质量 公用电网谐波
IEEE std 519-1992 电力系统谐波控制 推荐实施
IEC 76 Power Transformer;
IEC 529 Protection Classes of Cases (IP code);
IEC 1131/111 PLC Correlative norms;
IEC 68 Correlative tests;
IEC68-2—6 抗振动标准
IEC68-2—27 抗冲击标准
IEC 1175 Design of signals and connections;
IEC 801 Electro—magnetic radiation and anti-surge-interference;
IEC 870 Communication protocol;
IEC1000-4-2 EMC抗干扰标准
IEC1000—4-3 EMC抗干扰标准
IEC1000-4—4 EMC抗干扰标准
IEC1000-4-5 EMC抗干扰标准
IEC1800—3 EMC传导及辐射干扰标准
EN50082-2 工业环境的一般标准
IEEE519 电气和电子工程师学会
GB 12326 电能质量 电压允许波动和闪变
DL/T 620 交流电气装置的过电压保护和绝缘配合
三、变频器维修要求及标准
1、所维修变频器为为ABB ACS800系列产品,具体型号为:ACS800—04P-0260—3+P901,维修完成后必须具备其原有功能。
2、须保证所使用的元器件为该元器件或变频器生产厂家的正品。如该元器件或该型号变频器已停止生产,维修方有责任使用同等质量的元器件或变频器以保证服务质量。
3、维修后其参数如:功率因素、效率、输出电压、电流、过载能力、负载能力、温升、频率分辨率等达到ABB变频器出厂标准,并出具相关实验报告.
4、外观应清洁,盘面应无脱漆、锈蚀,标志应正确、齐全;
5、所有接线应无过热,元器件、插件的固定螺栓应无松动和锈蚀;元器件、插件应清洁,无损伤和过热,插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象,功能参数符合变频器说明书要求;
6、冷却风扇等辅助系统应完好,运行正常、无异常声音,振动在允许范围内;
7、保护回路中的元器件应无损伤,运行参数整定值准确;
8、各IGBT模块工作温度应正常;
9、主回路的绝缘电阻应大于5;
10、模拟保护动作时,信号显示系统应显示正确,报警电路应可靠报警。
11、维修需更换部件时需向滕州中盛化工有限公司电气部予以说明,提供故障分析报告及解决方案,并本着节约费用的原则向甲方提供最低报价并将旧部件退回电气部。
12、本次变频器维修为整机检查、维修,经维修后整机需质保半年以上,所更换部件保修1年以上.
电气部
2016年5月4日
