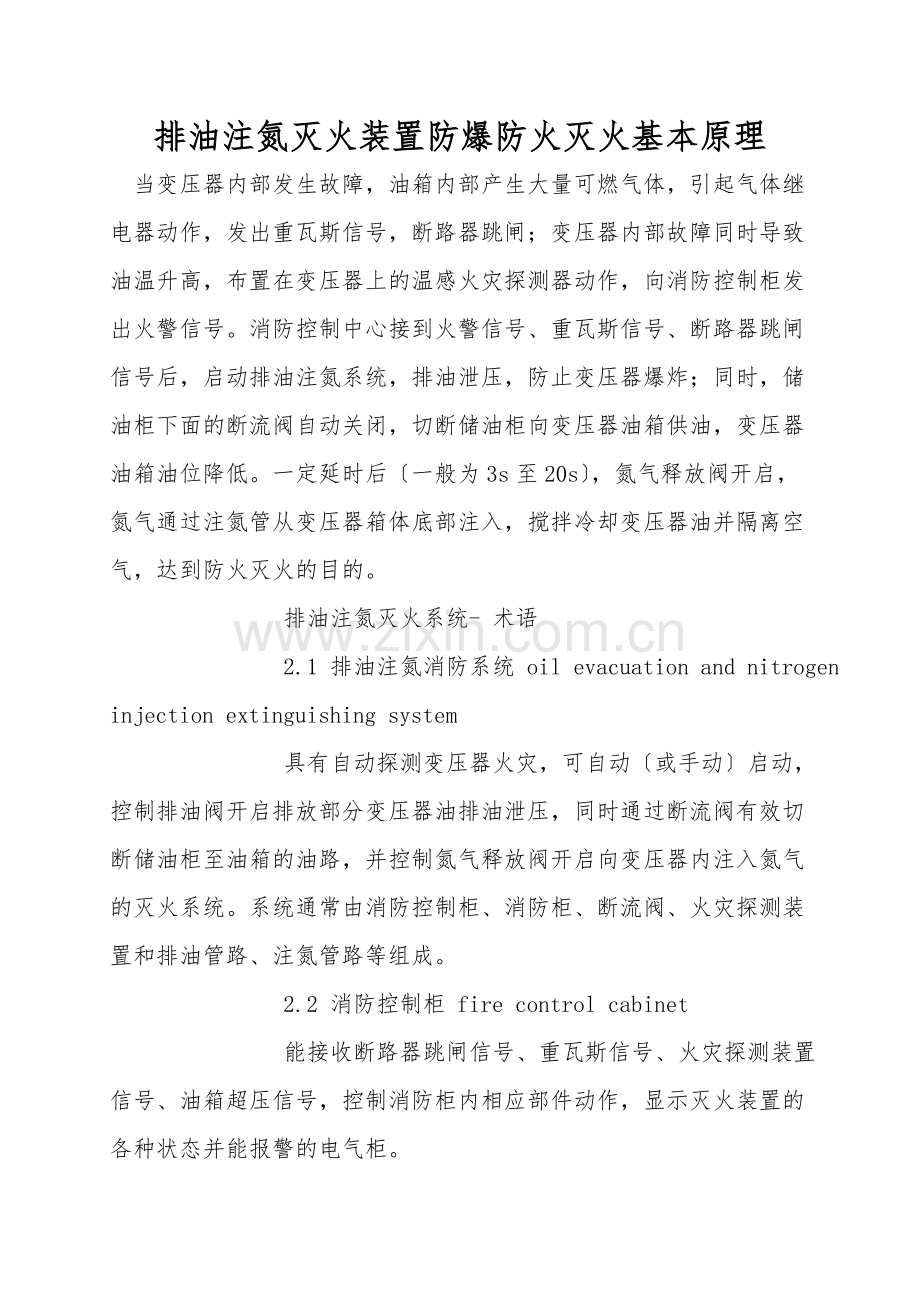

排油注氮灭火装置防爆防火灭火基本原理
当变压器内部发生故障，油箱内部产生大量可燃气体，引起气体继电器动作，发出重瓦斯信号，断路器跳闸；变压器内部故障同时导致油温升高，布置在变压器上的温感火灾探测器动作，向消防控制柜发出火警信号。消防控制中心接到火警信号、重瓦斯信号、断路器跳闸信号后，启动排油注氮系统，排油泄压，防止变压器爆炸；同时，储油柜下面的断流阀自动关闭，切断储油柜向变压器油箱供油，变压器油箱油位降低。一定延时后〔一般为3s至20s〕，氮气释放阀开启，氮气通过注氮管从变压器箱体底部注入，搅拌冷却变压器油并隔离空气，达到防火灭火的目的。
        排油注氮灭火系统- 术语
        2.1 排油注氮消防系统 oil evacuation and nitrogen injection extinguishing system
        具有自动探测变压器火灾，可自动〔或手动〕启动，控制排油阀开启排放部分变压器油排油泄压，同时通过断流阀有效切断储油柜至油箱的油路，并控制氮气释放阀开启向变压器内注入氮气的灭火系统。系统通常由消防控制柜、消防柜、断流阀、火灾探测装置和排油管路、注氮管路等组成。
        2.2 消防控制柜 fire control cabinet
        能接收断路器跳闸信号、重瓦斯信号、火灾探测装置信号、油箱超压信号，控制消防柜内相应部件动作，显示灭火装置的各种状态并能报警的电气柜。

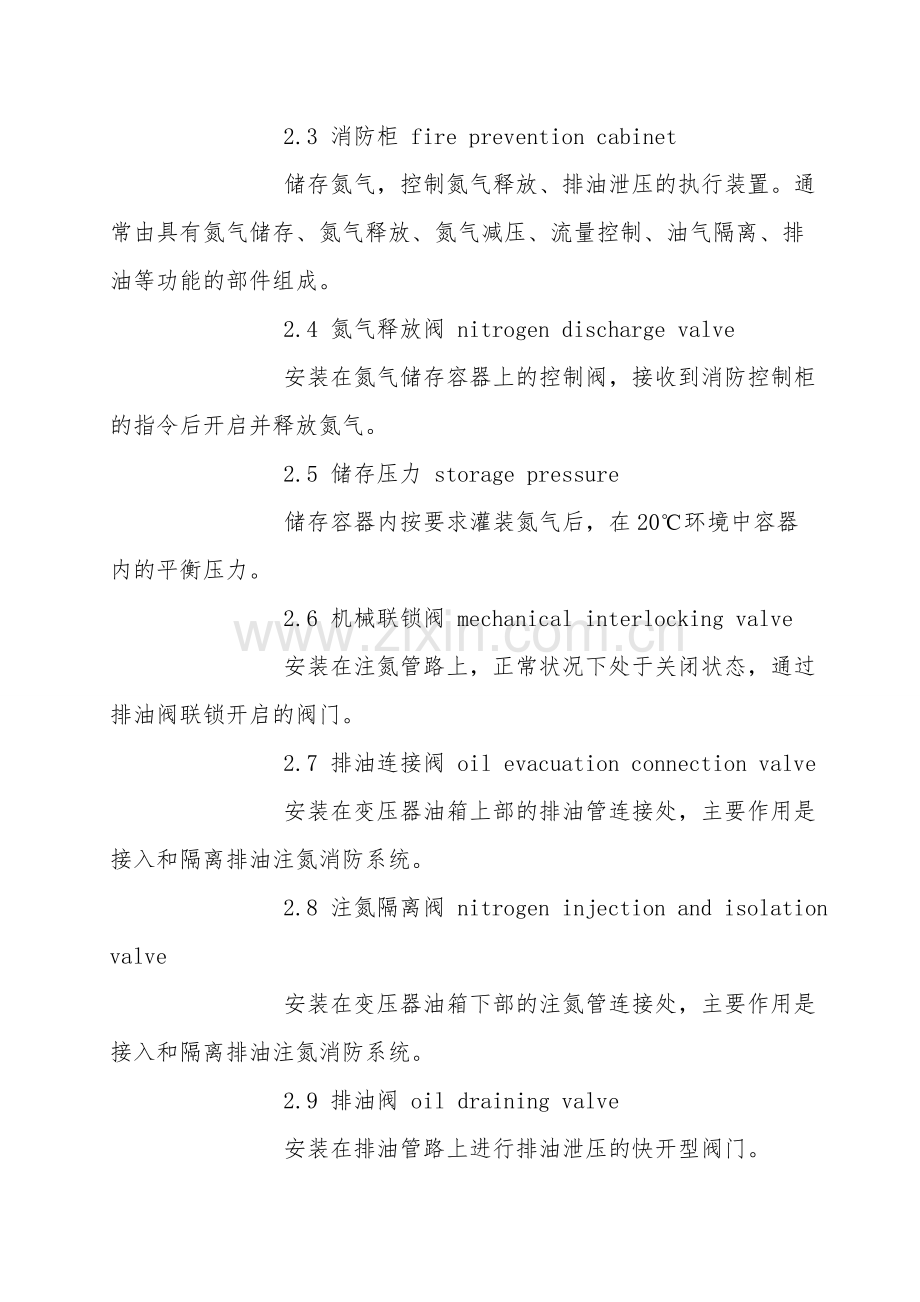

        2.3 消防柜 fire prevention cabinet
        储存氮气，控制氮气释放、排油泄压的执行装置。通常由具有氮气储存、氮气释放、氮气减压、流量控制、油气隔离、排油等功能的部件组成。
        2.4 氮气释放阀 nitrogen discharge valve
        安装在氮气储存容器上的控制阀，接收到消防控制柜的指令后开启并释放氮气。
        2.5 储存压力 storage pressure
        储存容器内按要求灌装氮气后，在20℃环境中容器内的平衡压力。
        2.6 机械联锁阀 mechanical interlocking valve
        安装在注氮管路上，正常状况下处于关闭状态，通过排油阀联锁开启的阀门。
        2.7 排油连接阀 oil evacuation connection valve
        安装在变压器油箱上部的排油管连接处，主要作用是接入和隔离排油注氮消防系统。
        2.8 注氮隔离阀 nitrogen injection and isolation valve
        安装在变压器油箱下部的注氮管连接处，主要作用是接入和隔离排油注氮消防系统。
        2.9 排油阀 oil draining valve
        安装在排油管路上进行排油泄压的快开型阀门。
        2.10 断流阀 shutter
        安装在储油柜与变压器油箱之间的连接管路上，正常状况下处于开启状态，达到额定流量自动关闭，当变压器排油时，能自动切断储油柜向变压器油箱的供油。
        2.11排气组件 elimination unit
        正常工作状况下，用于排放泄漏的氮气，防止泄漏的氮气误入变压器油箱的组件。
        2.12油气隔离装置 oil-nitrogen isolation unit
        安装在注氮管路上，用于隔离变压器油与氮气的密封装置。
        排油注氮灭火系统- 排油注氮灭火系统的组成
        排油注氮系统主要包括排油系统、断流系统、注氮系统和控制系统四部份。
        排油系统--排油系统包括排油管路、排油阀、排油机构、排油视窗等主部件。排油管路的一端连接在变压器上部，另一端接入变压器事故油池。当变压器发生火灾或爆炸危险时，排油系统开启，部份变压器油通过排油管路排出，起泄压作用。 排油阀安装在排油管路上，用于隔离密封变压器油，是排油系统的控制阀门。 排油机构包括重锤、启动杆和电磁脱扣机构，当电磁脱扣机构接到控制中心指令时脱扣，重锤下落，重锤带动启动杆开启排油阀。 排油视窗安装在排油管路上，用于观测排油和漏油状况。
        断流系统--断流系统由断流阀构成，安装在变压器油枕和油箱之间的连接管路上，断流阀平常处于开启状态，当流过阀体的流量达到额定值时自动关闭。当排油注氮系统排油时，断流阀自动切断油枕与油箱之间的油流，防止“火上浇油〞。 断流阀上设置有保险机构，当保险机构处于“锁止〞状态时，断流阀保持强制开启，只有当保险机构“解除锁止〞时，断流阀才恢复自动断流功能，当流过阀体的流量达到额定值时自动关闭。
