制冷机组安装、调试及成品保护.docx

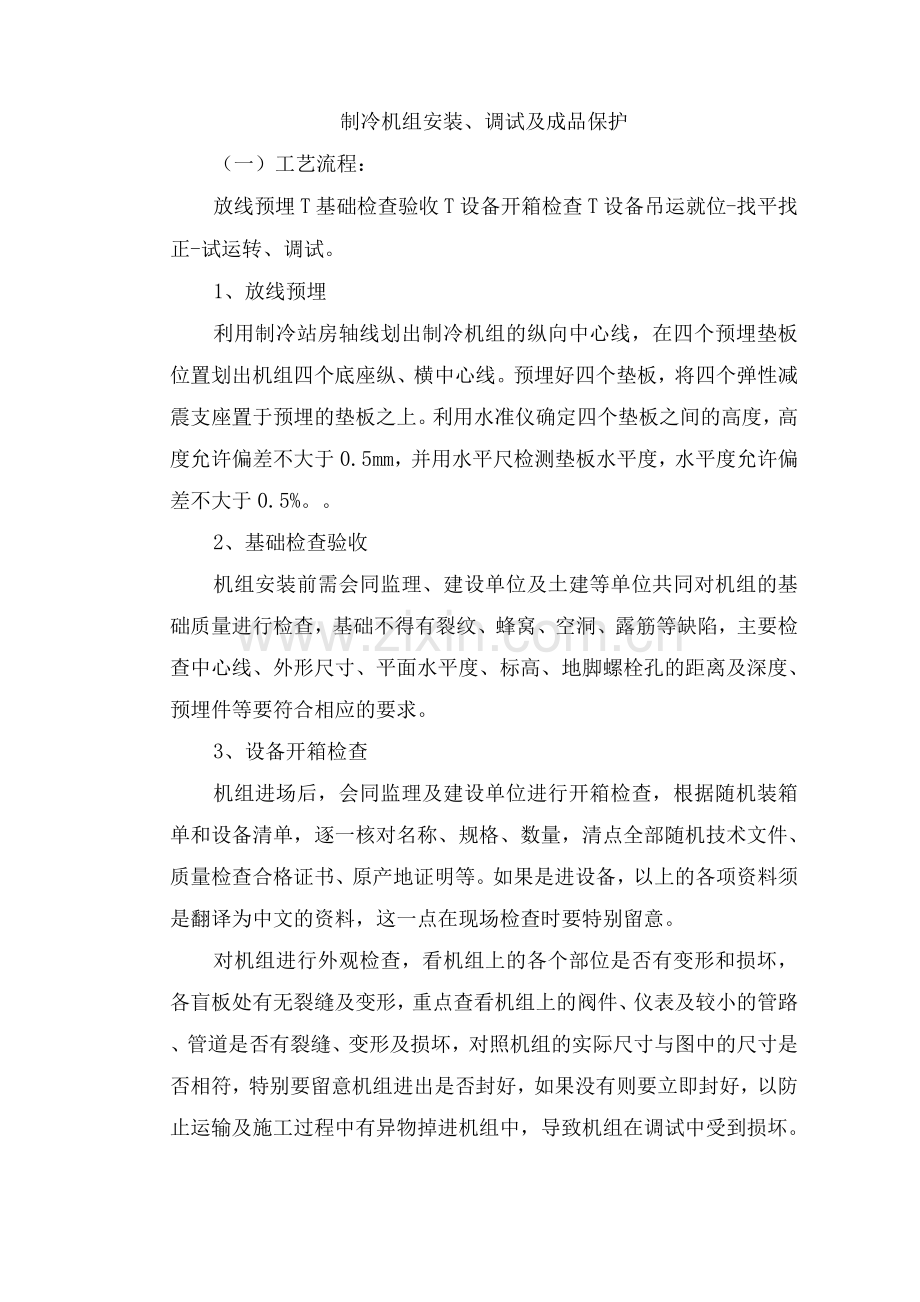

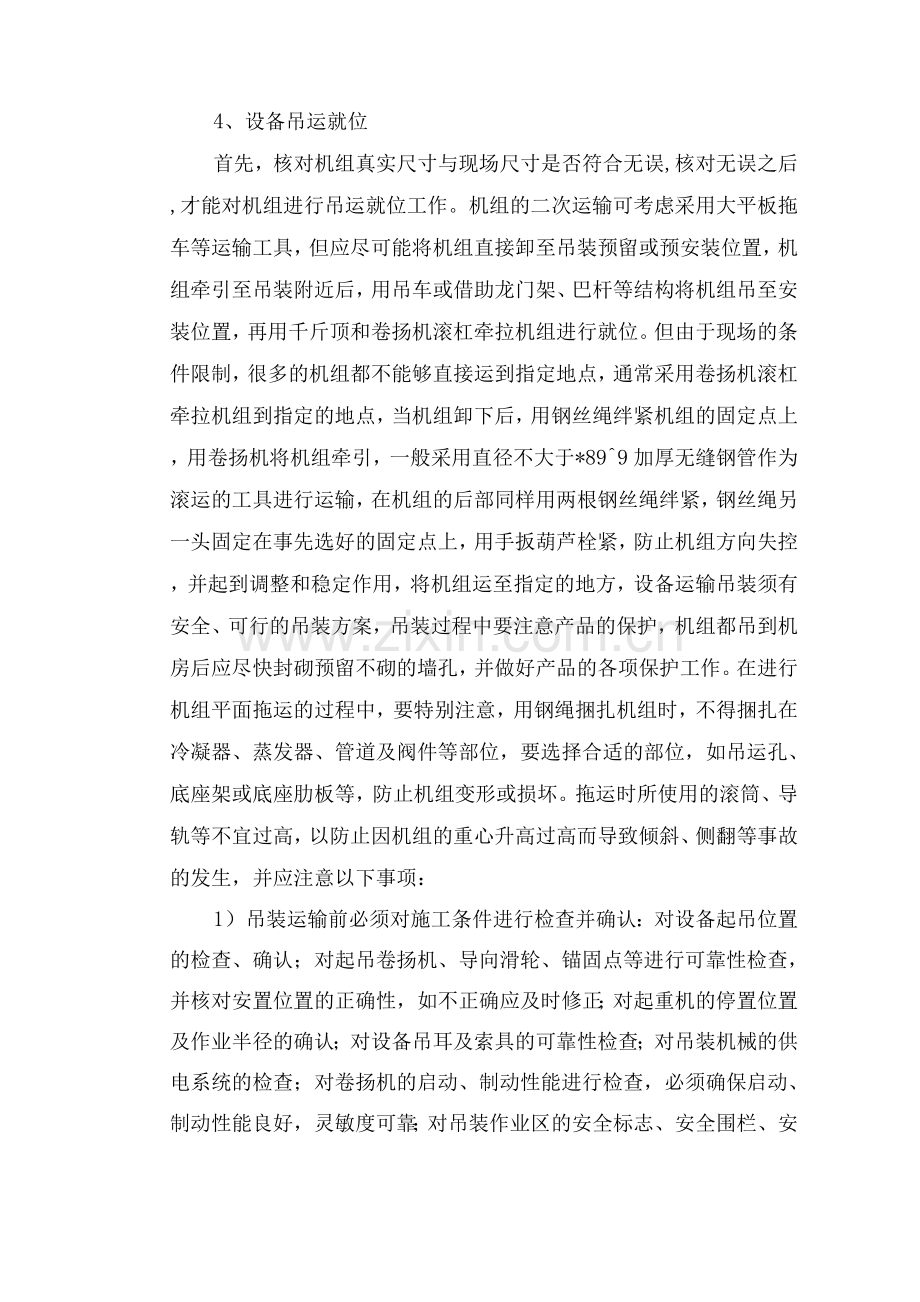

制冷机组安装、调试及成品保护（一）工艺流程：放线预埋T基础检查验收T设备开箱检查T设备吊运就位-找平找正-试运转、调试。1、放线预埋利用制冷站房轴线划出制冷机组的纵向中心线，在四个预埋垫板位置划出机组四个底座纵、横中心线。预埋好四个垫板，将四个弹性减震支座置于预埋的垫板之上。利用水准仪确定四个垫板之间的高度，高度允许偏差不大于0.5mm，并用水平尺检测垫板水平度，水平度允许偏差不大于0.5%。2、基础检查验收机组安装前需会同监理、建设单位及土建等单位共同对机组的基础质量进行检查，基础不得有裂纹、蜂窝、空洞、露筋等缺陷，主要检查中心线、外形尺寸、平面水平度、标高、地脚螺栓孔的距离及深度、预埋件等要符合相应的要求。3、设备开箱检查机组进场后，会同监理及建设单位进行开箱检查，根据随机装箱单和设备清单，逐一核对名称、规格、数量，清点全部随机技术文件、质量检查合格证书、原产地证明等。如果是进设备，以上的各项资料须是翻译为中文的资料，这一点在现场检查时要特别留意。对机组进行外观检查，看机组上的各个部位是否有变形和损坏，各盲板处有无裂缝及变形，重点查看机组上的阀件、仪表及较小的管路、管道是否有裂缝、变形及损坏，对照机组的实际尺寸与图中的尺寸是否相符，特别要留意机组进出是否封好，如果没有则要立即封好，以防止运输及施工过程中有异物掉进机组中，导致机组在调试中受到损坏。4、设备吊运就位首先，核对机组真实尺寸与现场尺寸是否符合无误,核对无误之后,才能对机组进行吊运就位工作。机组的二次运输可考虑采用大平板拖车等运输工具，但应尽可能将机组直接卸至吊装预留或预安装位置，机组牵引至吊装附近后，用吊车或借助龙门架、巴杆等结构将机组吊至安装位置，再用千斤顶和卷扬机滚杠牵拉机组进行就位。但由于现场的条件限制，很多的机组都不能够直接运到指定地点，通常采用卷扬机滚杠牵拉机组到指定的地点，当机组卸下后，用钢丝绳绊紧机组的固定点上，用卷扬机将机组牵引，一般采用直径不大于*899加厚无缝钢管作为滚运的工具进行运输，在机组的后部同样用两根钢丝绳绊紧，钢丝绳另一头固定在事先选好的固定点上，用手扳葫芦栓紧，防止机组方向失控，并起到调整和稳定作用，将机组运至指定的地方，设备运输吊装须有安全、可行的吊装方案，吊装过程中要注意产品的保护，机组都吊到机房后应尽快封砌预留不砌的墙孔，并做好产品的各项保护工作。在进行机组平面拖运的过程中，要特别注意，用钢绳捆扎机组时，不得捆扎在冷凝器、蒸发器、管道及阀件等部位，要选择合适的部位，如吊运孔、底座架或底座肋板等，防止机组变形或损坏。拖运时所使用的滚筒、导轨等不宜过高，以防止因机组的重心升高过高而导致倾斜、侧翻等事故的发生，并应注意以下事项：1）吊装运输前必须对施工条件进行检查并确认：对设备起吊位置的检查、确认；对起吊卷扬机、导向滑轮、锚固点等进行可靠性检查，并核对安置位置的正确性，如不正确应及时修正；对起重机的停置位置及作业半径的确认；对设备吊耳及索具的可靠性检查；对吊装机械的供电系统的检查；对卷扬机的启动、制动性能进行检查，必须确保启动、制动性能良好，灵敏度可靠；对吊装作业区的安全标志、安全围栏、安全装置、安全网等安全设施进行检查并清除安全隐患；对通讯联络信号系统的正确性、可靠性进行校验；对吊装操作人员吊装、操作的熟练程度进行考查。2）试吊设备时，应检查、调整起吊索具的受力状况和设备的水平度。3）在吊装过程中，监视人员应密切监视设备的受力状况，并随时报告总指挥。4）当设备到达地下室时，副指挥应及时报告总指挥。5）设备在地下室的水平拖运及就位工作由副指挥负责。6）设备水平拖运时的要求：设备上供拖运的系点，应选择在支座或牢固处，防止损伤设备。设备拖运线上，坡度不能过大;设备拖运转弯时，应选择适当的锚固点，尽量减少转弯时间。5、找平找正在机组找平找正时，还需注意，调整四个弹性减震支座的压缩量时，应在调整前用垫铁垫住机组，使减振器的弹簧处于自然伸缩状态，使其所受压缩均匀。6、试运转、调试1）机组试运转前状态及检查检查所有管道及附属设备是否安装完毕；检查机械转动部分是否顺畅并无摩擦声，同时校对检查各项安装记录;检查调试用的各种仪表器具是否正常、齐全，有无合格证及标定检测证明；检查通电系统是否进行过通电试验，各项动作是否正确无误;检查压缩机状态是否正常；检查润滑油系统的状态，保持各油过滤器滤芯干净无损，冲灌足够的润滑油量，油槽油位保持初灌刻度位置。油路系统清洗时，启动油泵单独运转无任何异常，油压表读书为0.390.49Mpa,油槽电加热器接通并投入自动状态，油温保持5060C。除油压调节阀外，油系统及油冷却器进出水路上各阀处于全开状态；检查电气布线及现场仪表状态是否正常。2）空运转试验开动油泵，调节油压；点动主电动机，观察其转向是否正确；启动主电动机，使机组空负荷运转2min,检查各部位工作是否正常，有无异常音响。油泵压力应达到0.2Mpa以上，油温不超过65C。无漏油现象，油槽中油位应无明显降低。停车后的惯性转动时间应不少于45s，机器运转平稳，电流正常；检查机组振动及内部有无异常机械声响，各轴承温度是否符合相关要求；3）做好压力检漏试验及机组的干燥除湿4）真空检漏试验将机组内部抽成相应绝对压力的状态，停止真空泵，关闭机组连通真空泵的波纹管阀，停放12h,若机组压力回升，再启动真空泵抽至相应的绝对压力以下，以除去机组内部残留的水分水位及补水是否正常，并再次打开排气阀排除冷冻水系统中的残留气体。检查机组中各冷冻水系统的参数是否正常。查看冷冻、冷却水系统的压力及压差是否符合设计要求。待冷却、冷冻水系统运行正常之后，点动冷水机组，无异响再启动冷水机组，开启空调末端设备。检查各系统的仪器仪表读数是否符合设计及规范要求，检查机组的各项参数是否符合相应要求。反复调测，直到系统能正常运行，并且各项参数都符合设计及规范要求。在调试过程中，要对各项参数和运行情况做好详细记录。四、成品保护1、安装机组进、出水管接管法兰一要对正、二要平行，中心、线要成同一水平。2、在进行机组平面拖运的过程中，要特别注意，用钢绳捆扎机组时，不得捆扎在冷凝器、蒸发器、管道及阀件等部位，要选择合适的部位，如吊运孔、底座架或底座肋板等，防止机组变形或损坏。3、拖运时所使用的滚筒、导轨等不宜过高，以防止因机组的重心升高过高而导致倾斜、侧翻等事故的发生。4、机组外的水管在接通蒸发器和冷凝器前应用水循环清洗干净，以防杂物堵塞传热管束。5、要注意支架的制作安装，不得使机组承受由于管路连接不当而引起的附加荷载、扭矩和振动。6、如机组安装好后，暂时不具备条件调试，则要用帆布把机组盖好，且机房需尽量上锁并保持房内清洁。
