智能停车场管理系统方案研究
摘要：在停车场管理系统中组合当前广泛成熟应用的技术，如车牌识别技术、rfid卡和ic卡技术，将停车场管理系统建设成一个智能、绿色的、高效率的管理系统，本方案描述了系统功能和工作流程。
关键词：车牌识别；ic卡;智能交通;停车场abstract: in the car park man agement system c o mbini n g thecurre n t exte nsive matu r e ap p licati on technolo g y,such a s t he license p late reco gnition technology, rfid card and i c card technology, the car par k mana g eme n t sys tem i n to a smart, green,efficient m a nagement syst e m, t he s c heme descri bes the system func t ion an d work f lowo
ke ywo r ds: lice nse plate recog n i t ion; ic ca rd; intell ig ent trans por t ation; parkin g 概述
随着社会经济的发展，汽车已越来越多的进入到普通家庭，目前停车场的建设参差不齐，停车场的管理相对落后，对车辆的存放管理提出了更高的要求。将当前比较成熟的信息处理技术，如车牌识别技术、远距离rfid卡的读写技术、ic卡技术结合起来,应用于停车场管理系统中，即形成停车场智能管理系统，在为人们停车带来方便的同时对于城市智能交通也具有良好的社会效益和经济效益.设计思想
经济性:充分利用成熟的先进技术，采用性价比高的产品.实用性：业务流程清晰，符合常规业务处理习惯，软件界面友好实用。
可靠性：采用主流产品，保证系统的高质量和稳定性，采用容错技术提高可靠性.

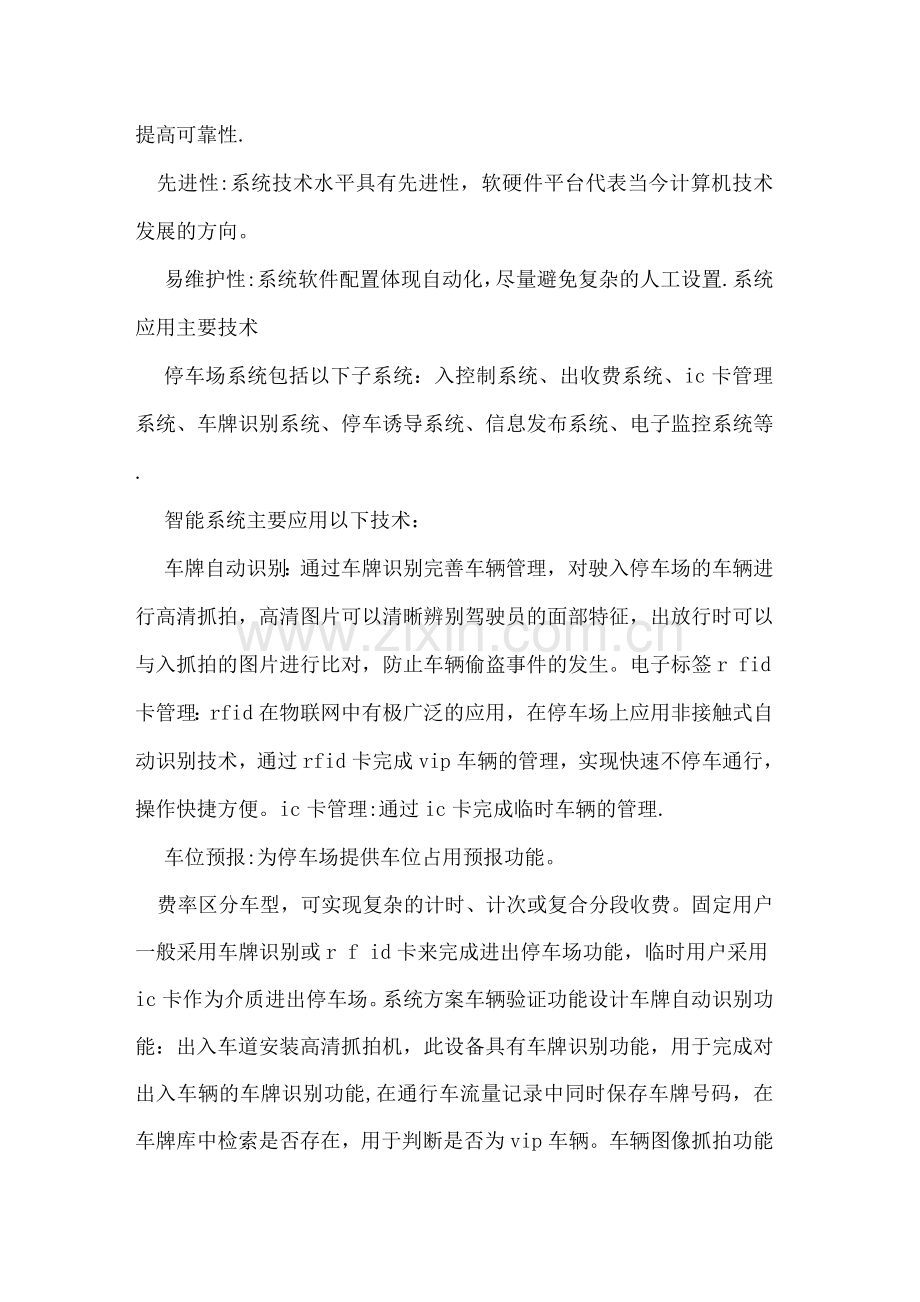

先进性:系统技术水平具有先进性，软硬件平台代表当今计算机技术发展的方向。
易维护性:系统软件配置体现自动化，尽量避免复杂的人工设置.系统应用主要技术
停车场系统包括以下子系统：入控制系统、出收费系统、ic卡管理系统、车牌识别系统、停车诱导系统、信息发布系统、电子监控系统等.
智能系统主要应用以下技术：
车牌自动识别：通过车牌识别完善车辆管理，对驶入停车场的车辆进行高清抓拍，高清图片可以清晰辨别驾驶员的面部特征，出放行时可以与入抓拍的图片进行比对，防止车辆偷盗事件的发生。电子标签r fid卡管理：rfid在物联网中有极广泛的应用，在停车场上应用非接触式自动识别技术，通过rfid卡完成vip车辆的管理，实现快速不停车通行，操作快捷方便。ic卡管理:通过ic卡完成临时车辆的管理.
车位预报:为停车场提供车位占用预报功能。
费率区分车型，可实现复杂的计时、计次或复合分段收费。固定用户一般采用车牌识别或r f id卡来完成进出停车场功能，临时用户采用ic卡作为介质进出停车场。系统方案车辆验证功能设计车牌自动识别功能：出入车道安装高清抓拍机，此设备具有车牌识别功能，用于完成对出入车辆的车牌识别功能,在通行车流量记录中同时保存车牌号码，在车牌库中检索是否存在，用于判断是否为vip车辆。车辆图像抓拍功能：高清抓拍机具有抓拍图像的功能，完成出入车辆的图像抓拍功能，车辆驶出时，在出车道自动显示车辆驶入时的抓拍图片，对当前车辆的抓拍图片进行比对，用于验证是否为同一车或车主。采用高清抓拍机，可清晰辨别驾驶人员的面部特征，对出入抓拍的两张图片进行比对,有效防范车辆被盗的现象.rf id卡:rfid卡具有远距离非接触读写的功能，在出入车道安装rfid卡读写器,实现不停车快速通行功能.
人工录入车牌功能:对于不能正确识别车牌的车辆，通过人工录入车牌功能在车牌库中进行检索，车牌有效方能放行，此方法也是一种降级使用方法。
联动报警功能:对于车辆可以设置限时出入，根据车主的要求自由设置，车辆在非有效时间段出入时自动报警，并以短信的方式通知车主.友情提示功能设计 剩余车位提示功能:在停车场入处的车位显示屏上实时显示车位使用情况。停车诱导功能:在停车场区域自动控制交通指示灯，自动显示有效的停车楼层号、停车区域代码.
科学数据分析功能设计流量检测：实现停车场流量检测，对停车场的车流量进行统计，为城市智能交通管理系统提供数据参考和分析基础。财务结算功能:每个收费员完成一个班次的收费操作后，系统自动汇总本班次的收费额.完成账务结算、查询、统计、稽查功能。基本管理功能设计在操作界面上显示最近历史通行记录，可以实现如下信息的查询：通行车流量、vip车辆信息、固定用户信息、存放位置的快速检索、费率信息、人员权限、车辆黑名单，对于以上信息可能通过维护功能进行修改。数据查询功能：查询收费基本信息（人员、费率）、收费数据信息、车辆通行记录.票据管理功能：包括定额发票和机打发票的管理，如出入库操作、检查库存.报表打印功能：打印出车辆历史通行记录、账务流量报表.vip车辆管理：内部车辆信息管理、固定用户信息管理和固定车位管理。
黑名单管理:黑名单的查询与增加，检测到黑名单时的处置方案，如报警、短信发送。
ic卡管理:实现ic卡的授权发行、数据更改、挂失/解除挂失、退卡、回收等管理，包括优惠卡（月票卡、储值卡、计次卡、免费卡）的管理。
应用方式可由客户自行配置，如单出单入方式、一主机同时控制出入两套设备、出入共用一套设备等。操作流程可根据用户的实际需要自行搭建业务操作流程，如车辆放行方式、是否收取费用等。扩展功能:检测车辆长时间停车，对长时间停车的车辆可进行追加费用处理;检测临时车辆占用固定车位功能.
监控功能设计 信息采集与发布管理和外围设备远程控制功能设计。
工作流程停车场分为内部停车场和公用停车场两类。内部停车场主要面向固定的车主，如单位停车场、住宅小区配套停车场、办公楼地下车库等，其使用者固定，一般禁止外部车辆使用；公用停车场主要为临时性散客提供服务，车辆流动性大,如车站、机场、体育场馆等地方。
车辆进入
车辆驶入前，可根据车位指示屏得知停车场是否有空余车位。
车辆驶入地感线圈区域，触发抓拍机抓拍图像（也可采用视频动态检测方式）.自动识别车辆车牌号码，通过检索车牌数据库判断是否为V i p车辆。
显示屏根据车辆类别显示不同的提示语：欢迎驶入（vip）、请取卡（临时）。
语音播放识别出来的车牌、欢迎光临、请取卡等提示语。对于vi p车辆,栏杆机放行;对于临时车辆，司机取卡后，栏杆机抬起.车辆驶入停车场内，车位显示屏刷新车位信息。
车辆离开
车辆驶入地感线圈区域，触发抓拍机抓拍图像。
自动抓拍车辆的图像并识别出车牌号码，通过检索车牌数据库判断车辆类别.显示屏根据车辆类别显示不同的提示语:祝您一路顺风（vip）、请缴费（临时）。
语音播放识别出来的车牌、祝您一路顺风等提示语。对于vip车辆，电脑调出该车入场时的抓拍图像、入场时间等，栏杆机自动
（人工）抬杠放行;对于临时停车，缴费后方能离开;对于黑名单车辆，栏杆机不会开启，系统自动报警.
车辆驶离停车场,车位显示屏刷新车位信息。小结本方案采用车牌识别与ic卡信息相结合的组合模式,解决现有停车场存在的弊病,保障了车辆进出的方便快捷、停车安全，采用人性化管理方式，提高了效率和服务水平，降低了运营成本，提高了管理水平。
