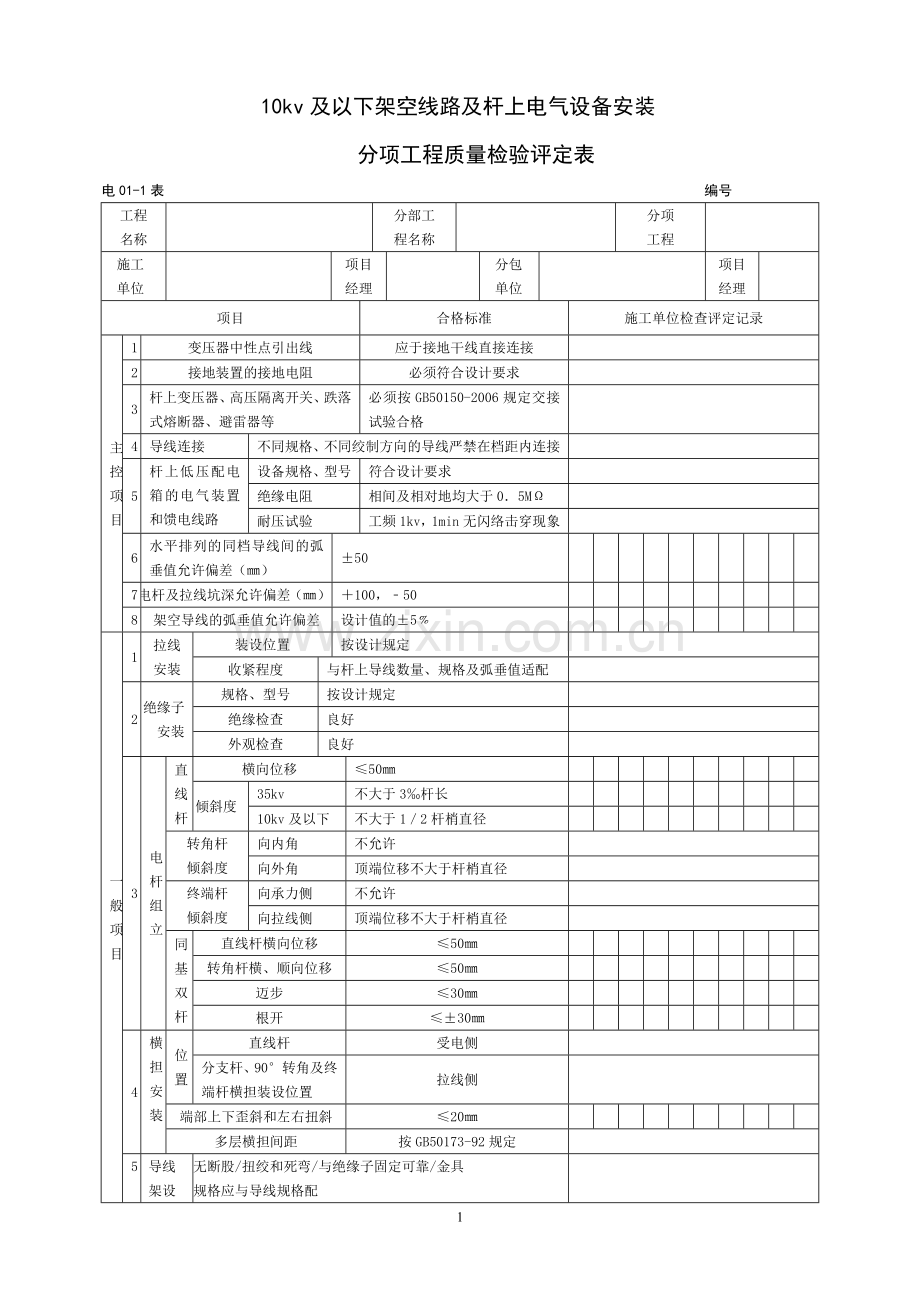

10kv及以下架空线路及杆上电气设备安装
分项工程质量检验评定表
电01-1表 编号
工程
名称

分部工
程名称

分项
工程

施工
单位

项目
经理

分包
单位

项目
经理

项目
合格标准
施工单位检查评定记录
主控项目
1
变压器中性点引出线
应于接地干线直接连接

2
接地装置的接地电阻
必须符合设计要求

3
杆上变压器、高压隔离开关、跌落式熔断器、避雷器等
必须按GB50150-2006规定交接试验合格

4
导线连接
不同规格、不同绞制方向的导线严禁在档距内连接

5
杆上低压配电箱的电气装置和馈电线路
设备规格、型号
符合设计要求

绝缘电阻
相间及相对地均大于0．5MΩ

耐压试验
工频1kv，1min无闪络击穿现象

6
水平排列的同档导线间的弧垂值允许偏差（㎜）
±50

7
电杆及拉线坑深允许偏差（㎜）
＋100，﹣50

8
架空导线的弧垂值允许偏差
设计值的±5﹪

一般项目
1
拉线
安装
装设位置
按设计规定

收紧程度
与杆上导线数量、规格及弧垂值适配

2
绝缘子安装
规格、型号
按设计规定

绝缘检查
良好

外观检查
良好

3
电杆组立
直线杆
横向位移
≤50㎜

倾斜度
35kv
不大于3‰杆长

10kv及以下
不大于1／2杆梢直径

转角杆
倾斜度
向内角
不允许

向外角
顶端位移不大于杆梢直径

终端杆
倾斜度
向承力侧
不允许

向拉线侧
顶端位移不大于杆梢直径

同基双杆
直线杆横向位移
≤50㎜

转角杆横、顺向位移
≤50㎜

迈步
≤30㎜

根开
≤±30㎜

4
横担安装
位置
直线杆
受电侧

分支杆、90°转角及终端杆横担装设位置
拉线侧

端部上下歪斜和左右扭斜
≤20㎜

多层横担间距
按GB50173-92规定

5
导线
架设
无断股/扭绞和死弯/与绝缘子固定可靠/金具
规格应与导线规格配

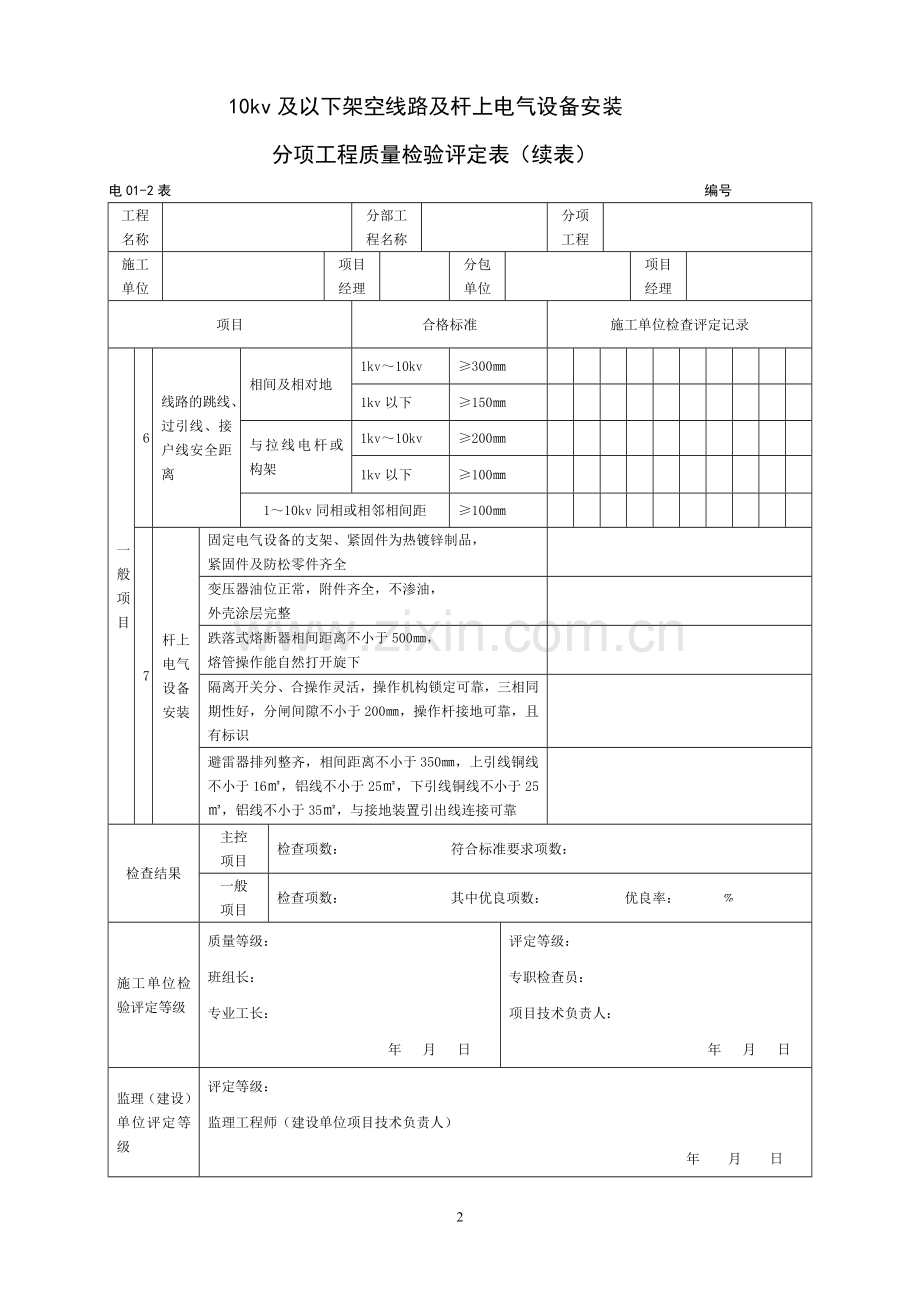

10kv及以下架空线路及杆上电气设备安装
分项工程质量检验评定表（续表）
电01-2表 编号
工程
名称

分部工程名称

分项工程

施工
单位

项目
经理

分包单位

项目
经理

项目
合格标准
施工单位检查评定记录
一般项目
6
线路的跳线、过引线、接户线安全距离
相间及相对地
1kv～10kv
≥300㎜

1kv以下
≥150㎜

与拉线电杆或构架
1kv～10kv
≥200㎜

1kv以下
≥100㎜

1～10kv同相或相邻相间距
≥100㎜

7
杆上电气设备安装
固定电气设备的支架、紧固件为热镀锌制品，
紧固件及防松零件齐全

变压器油位正常，附件齐全，不渗油，
外壳涂层完整

跌落式熔断器相间距离不小于500㎜，
熔管操作能自然打开旋下

隔离开关分、合操作灵活，操作机构锁定可靠，三相同期性好，分闸间隙不小于200㎜，操作杆接地可靠，且有标识

避雷器排列整齐，相间距离不小于350㎜，上引线铜线不小于16㎡，铝线不小于25㎡，下引线铜线不小于25㎡，铝线不小于35㎡，与接地装置引出线连接可靠

检查结果
主控
项目
检查项数： 符合标准要求项数：
一般
项目
检查项数： 其中优良项数： 优良率： ﹪
施工单位检验评定等级
质量等级：
班组长：
专业工长：
年 月 日
评定等级：
专职检查员：
项目技术负责人：
年 月 日
监理（建设）单位评定等级
评定等级：
监理工程师（建设单位项目技术负责人）
年 月 日

2
