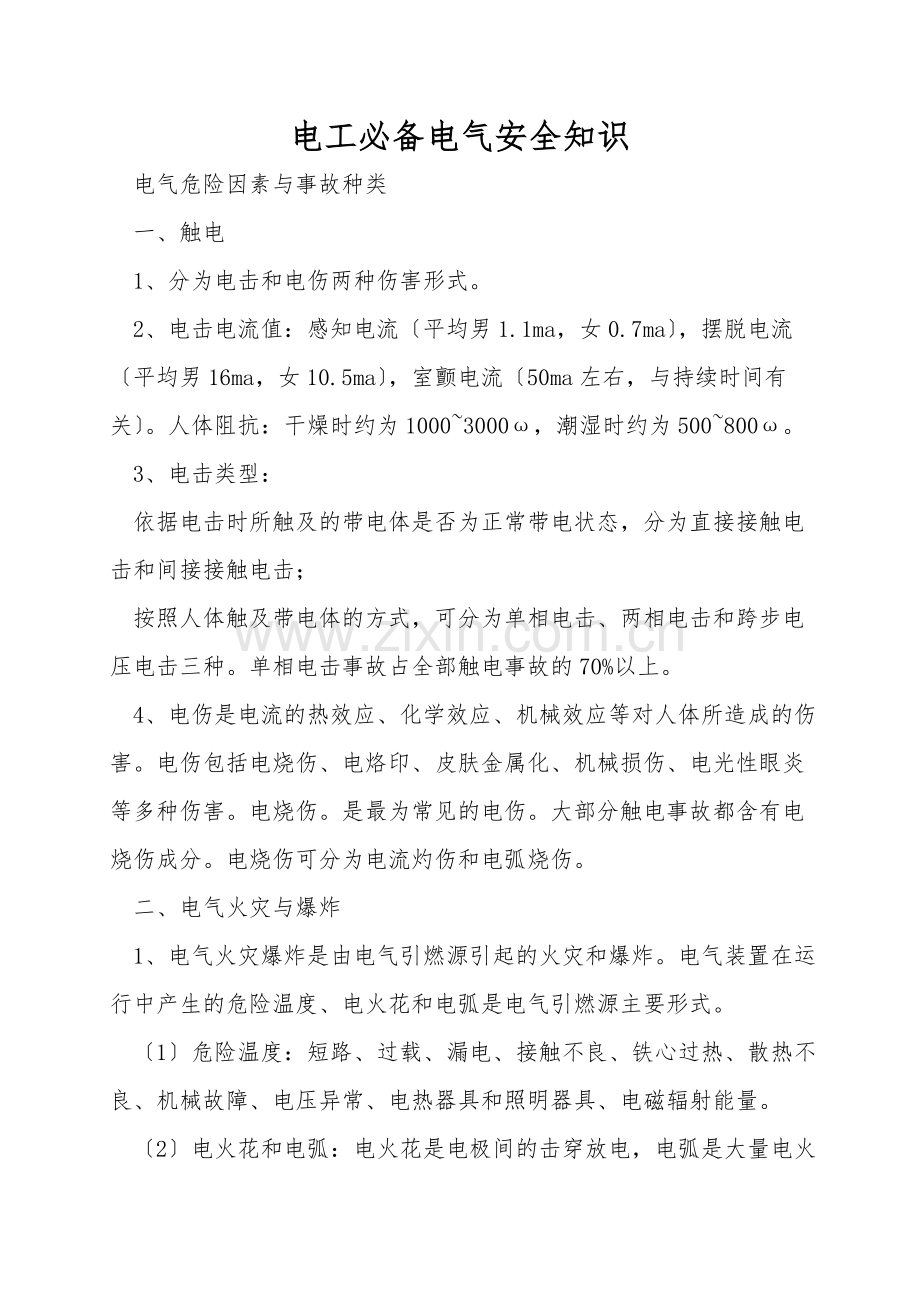

电工必备电气安全知识
电气危险因素与事故种类
一、触电
1、分为电击和电伤两种伤害形式。
2、电击电流值：感知电流〔平均男1.1ma，女0.7ma〕，摆脱电流〔平均男16ma，女10.5ma〕，室颤电流〔50ma左右，与持续时间有关〕。人体阻抗：干燥时约为1000~3000ω，潮湿时约为500~800ω。
3、电击类型：
依据电击时所触及的带电体是否为正常带电状态，分为直接接触电击和间接接触电击；
按照人体触及带电体的方式，可分为单相电击、两相电击和跨步电压电击三种。单相电击事故占全部触电事故的70%以上。
4、电伤是电流的热效应、化学效应、机械效应等对人体所造成的伤害。电伤包括电烧伤、电烙印、皮肤金属化、机械损伤、电光性眼炎等多种伤害。电烧伤。是最为常见的电伤。大部分触电事故都含有电烧伤成分。电烧伤可分为电流灼伤和电弧烧伤。
二、电气火灾与爆炸
1、电气火灾爆炸是由电气引燃源引起的火灾和爆炸。电气装置在运行中产生的危险温度、电火花和电弧是电气引燃源主要形式。
〔1〕危险温度：短路、过载、漏电、接触不良、铁心过热、散热不良、机械故障、电压异常、电热器具和照明器具、电磁辐射能量。
〔2〕电火花和电弧：电火花是电极间的击穿放电，电弧是大量电火花汇合而成的。分为工作电火花及电弧、事故电火花及电弧。
2、电气装置及电气线路发生爆燃
包括油浸式变压器火灾爆炸、电动机着火、电缆火灾爆炸。
三、雷电危害
1、雷电的种类、危害形式和事故后果
〔1〕雷电的种类：直击雷〔直击雷的每次放电过程包括先导放电、主放电、余光三个阶段〕、闪电感应〔包括闪电静电感应和闪电电磁感应〕、球雷。
〔2〕雷电的危害形式
具有雷电流幅值大、雷电流陡度大、冲击性强、冲击过电压高的特点；
具有电性质、热性质和机械性质等3方面的破坏作用。
〔3〕雷电危害的事故后果：火灾和爆炸、触电、设备和设施毁坏、大规模停电。
2、雷电参数：雷暴日、雷电流幅值、雷电流陡度、雷电冲击过电压。
四、静电危害
1、静电的危害形式和事故后果
造成爆炸和火灾事故、可能引发二次事故、对生产产生妨碍。
2、静电的特性
〔1〕静电的产生
起电方式〔接触-分开起电、破断起电、感应起电、电荷迁移〕、固体静电、人体静电〔可达10000 V以上〕、粉体静电、液体静电、蒸气和气体静电。
〔2〕静电的消散：中和、泄漏。
〔3〕静电的影响因素：材质和杂质、工业设备和工业参数。
五、射频电磁场危害
泛指频率100khz以上的电磁波。危害：
1、人体汲取辐射能量受到不同程度的伤害。
2、生产感应放电造成引爆器件发生意外引爆。
六、电气装置故障危害
类别：断路、短路、异常接地、漏电、误合闸、电气设备或电气元件损坏等。
危害：引起火灾和爆炸、异常带电、异常停电、安全相关系统失效。
触电防护技术
一、直接接触电击防护措施
1、绝缘：工程上应用的绝缘材料电阻率一般都不低于107Ω·m。绝缘材料的电阻通常用兆欧表〔摇表〕测量。任何状况下绝缘电阻不得低于每伏工作电压1000ω。
2、屏护和间距:
1〕屏护装置应有足够的尺寸，与带电体之间应保持必要的距离。
2〕遮栏高度不应低于l.7 m，下部边缘离地不应超过0.1 m。栅遮栏的高度户内不应小于l.2 m、户外不应小于l.5 m，栏条间距离不应大于0.2 m；关于低压设备，遮栏与裸导体之间的距离不应小于0.8 m。户外变配电装置围墙的高度一般不应小于2.5 m。遮栏、栅栏等屏护装置上，应有“止步，高压危险!〞等标志。
———0.3m。室内灯具高度应大于2.5 m；受实际条件约束达不到时，可减为2.2 m；低于2.2 m时，应采纳适当安全措施。当灯具位于桌面上方等人碰不到的地方时，高度可减为1 5m。
户外灯具高度应大于3 m；安装在墙上时可减为2.5 m。起重机具至线路导线间的最小距离，l kV及1 kV以下者不应小于1.5 m，10kv者不应小于2 m。
4〕检修间距：低压操作中，人体及其所携带工具与带电体的距离不应小于0.1m。
高压作业，10 kv无遮拦作业人体及其所携带工具与带电体的距离不应小于0.7m；线路作业，1.0M。
二、间接接触电击防护措施
1、IT系统〔保护接地〕
将电气设备在故障状况下可能浮现危险电压的金属部位经接地线、接地体同大地紧密地连接起来。通过低电阻接地，把故障电压限制在安全范围内；在380V不接地低压系统中，一般要求保护接地电阻RE≤4Ω；用于各种不接地配电网。
2、TT系统：配电网直接接地，电气设备外壳接地。
大幅度降低漏电设备上的故障电压，但必必须装设剩余电流动作保护装置或过电流保护装置。工作接地不是安全电压。主要用于低压用户，即用于未装备配电变压器，从外面引进低压电源的小型用户。
3、TN系统〔保护接零〕
电气设备在正常状况下不带电的金属部分与配电网中性点之间直接连接。相当于传统的保护接零系统。其第一位的安全作用是迅速切断电源。
分为TN—S、TN—C—S、TN—C三种类型。TN—S系统的安全性能最好,应用有爆炸危险、火灾危险性大及其他安全要求高的场所。厂内低压配电的场所及民用楼房应采纳TN—C—S系统；触电危险性小、用电设备简单的场合可采纳TN—C系统。保护接零用于用户装有配电变压器的，且其低压中性点直接接地的220/380 V三相四线配电网。
应用安全要求：
1)在同一接零系统中，一般不同意部分或各别设备只接地、不接零的做法；
2)重复接地合格。
3)发生对PE线的单相短路时能迅速切断电源。220 v的TN系统，手持式电气设备和移动式电气设备末端线路或插座回路的短路保护元件应保证故障持续时间不超过0.4 s，配电线路或固定式电气设备的末端线路应保证故障持续时间不超过5 s。
4)工作接地合格。接地电阻一般不应超过4Ω，在高土壤电阻率地区不超过10Ω。
5)PE和PEN线上不得安装单极开关和熔断器；PE线和PEN线应有防机械损伤和化学腐蚀的措施；PE线支线不得串联连接，即不得用设备的外露导电部分作为保护导体。
6)保护导体截面面积合格。PE线有机械防护不小于2.5 mm2,没有机不小于4 mm2；PEN线铜质不小于10mm2，铝质不小于16 mm2，电缆芯线不小于4mm2；SL≤16为 SL、16sl≤35为16、sl35为SL/2。
7〕等电位联结，分主等位连结和辅助等电位连结。
三、兼防直接接触和间接接触电击的措施
1、双重绝缘
〔1〕电气设备的防护触电保护分类：O类、OI类和Ⅰ类、Ⅱ类、Ⅲ类。
〔2〕双重绝缘和强化绝缘措施：工作绝缘、保护绝缘、双重绝缘、强化绝缘。
具有双重绝缘和强化绝缘的设备属于Ⅱ类设备，设备上有“回〞形标志。工作绝缘不低于2mω, 保护绝缘不低于5mω,强化绝缘不低于7mω。
2、安全电压:兼有直接接触电击和间接接触电击防护的安全措施。
〔1〕特低电压的限值和额定值：42v、36v、24v、12v和6v等5个等级；由特低压供电的设备属于Ⅲ类设备；额定值的选用：特别危险环境手持工具42V，点击危险环境手持照明36V或24V，金属容器、特别潮湿危险环境手持照明12V，水下6V。
3、剩余电流动作保护
又称漏电保护，作用：防止人身电击，防止因接地故障引起的火灾和监测一相接地故障。
〔1〕工作原理。检测元件、中间环节、执行机构三个基本环节及辅助电源和试验装置构成。
〔2〕主要技术参数：额定剩余动作电流、额定剩余不动作电流、分断时间。
额定剩余动作电流值分13个等级，0.03A及其以下者属高灵敏度，主要用于防止各种人身触电事故；0.03A以上至1A者属中灵敏度，用于防止触电事故和漏电火灾；1A以上者属低灵敏度，用于防止漏电火灾和监视一相接地事故。额定剩余不动作电流不得低于额定剩余动作电流的1/2。分断时间，分为一般型和延时型，延时型仅适用于I△n0.03A的间接接触电击防护，延时时间的级差为0.2s。
〔3〕剩余电流动作保护装置的防护要求。在TN系统中，必必须将TN—C系统改造为TN—C—S、TN—S系统或局部TT系统后，才可安装使用。在TN—C—S系统中，剩余电流动作保护装置只同意用在N线与PE线分开部分。
〔4〕必必须安装剩余电流动作保护装置的设备和场所。1)末端保护①属于I类的移动式电气设备；②生产用的电气设备；③施工工地的电气机械设备；④安装在户外的电气装置；⑤临时用电的电气设备；⑥机关、学校、宾馆、饭店、企事业单位和住宅等除壁挂式空调电源插座外的其他电源插座或插座回路；⑦游泳池、喷水池、浴池的电气设备；⑧医院中可能直接接触人体的电气医用设备；⑨其他。2)线路保护①乡村集中安装电能表箱；②农业生产设备的电源配电箱。
〔5〕剩余电流动作保护装置的运行和管理。工作年限6年、同意送电1次。
电气防火防爆技术
一、危险物质及危险环境
〔一〕危险物质分类、分组
1、危险物质分类
爆炸危险物质分为3类：ⅰ类〔矿井甲烷〕，ⅱ类〔爆炸性气体、蒸气〕，ⅲ类〔爆炸性粉尘、纤维、飞絮〕。
2、ⅱ类、 ⅲ类爆炸性物质的进一步分类〔级〕
ⅱ类爆炸性气体按最大试验安全间隙和最小引燃电流比分为ⅱa、ⅱb和ⅱc三类，ⅲ类进一步划分为三类：ⅲa、ⅲb和ⅲc，C类最危险。
3、ⅱ类、ⅲ类爆炸性物质的分组：按引燃温度分为6组。
〔二〕危险环境
1、爆炸性气体环境
〔1〕爆炸性气体环境危险场所分区：依据爆炸性气体混合物出现的频率和持续时间分为0区、1区、2区。释放源的等级和通风条件对分区有直接影响。通风主要有自然通风和人工通风两种类型，通风有效性分为“合格〞〔合格的通风标志是混合物中危险物质的浓度被稀释到爆炸下限的25%以下。〕一般〞和“差〞三个等级，IEC和我国有关标准将通风分为高、中、低三个等级。
〔2〕爆炸性气体场所危险区域的划分：原则。
〔3〕爆炸性气体环境危险区域的范围
2、爆炸性粉尘环境
依据混合物出现的频率、持续时间及粉尘层厚度分为20区、21区和22区。
3、火灾危险环境
分为21区、22区和23区。
二、防爆电气设备和防爆电气线路
1、防爆电气设备
〔1〕防爆电气设备类型：分为ⅰ类、 ⅱ类、ⅲ类。
〔2〕设备保护等级〔EPL〕：Ma/Mb/Ga/Gb/Gc/Da/Db/Dc
〔3〕防爆电气设备防爆结构型式：隔爆型、增安型、本质安全型、浇封型、无火花型、正压型等。
〔4〕防爆电气设备的标志：EX
〔5〕爆炸危险环境中电气设备的选用：依据环境、设备种类等。
2、防爆电气线路
线路安装位置、敷设方式、导体材质、连接方式等的选择均应依据环境的危险等级进行。
1区配电线路应采纳铜芯导线或电缆,有剧烈振动处应选用多股铜芯软线或多股铜芯电缆,矿井下不得采纳铝芯电力电缆。2区电力线路应采纳截面积4mm2及以上的铝芯导线或电缆，照明线路可采纳截面积2.5mm2及以上的铝芯导线或电缆。
1区和2区的电气线路的中间接头必必须在接线盒，1区宜采纳隔爆型，2区采纳增安型。
雷击和静电防护技术
一、防雷措施
1、建筑物防雷的分类
第一类〔火药制造车间、乙炔站、电石库、汽油提炼车间、电火花易爆炸〕、第二类〔有爆炸危险的露天钢质封闭气罐、电火花不易爆炸〕、第三类防雷建筑物。
2、防雷技术分类：外部、内部、防雷击电磁脉冲。
3、防雷装置
外部防雷装置〔直击雷〕：接闪器、引下线、接地装置；
接闪器的保护范围按滚球法确定，滚球的半径按建筑物防雷类别确定，一类30m、二类45m、三类60m；防直击雷的专设引下线和人工接地体距建筑物出入口或人行道边沿不宜小于3m；独立接闪杆的冲击接地电阻不宜大于10Ω；附设接闪器每根引下线的冲击接地电阻不应大于10Ω。
内部防雷装置：屏蔽导体、等电位连接件、电涌保护器〔SPD〕、避雷器。
关于变配电设备，常采纳避雷器作为防止雷电波侵入的装置。正常时，避雷器对地保持绝缘状态；当雷电冲击波到来时，避雷器被击穿，将雷电引入大地；冲击波过去后，避雷器自动恢复绝缘状态。氧化锌避雷器被广泛使用。
二、静电防护〔7个措施〕
1、环境危险程度控制, 包括：取代易燃介质，降低爆炸性气体、蒸气混合物的浓度，减少氧化剂含量。
2、工艺控制:是消除静电危险的重要方法，包括：材料的选用、限制物料的运动速度、加大静电消散过程。
3、静电接地：最基本措施。
4、增湿
5、抗静电添加剂
6、静电中和器
7、防止人体静电的危害〔强化静电安全管理〕。
电气装置安全技术
一、变配电站安全
1、变配电站位置避开易燃易爆环境，宜设在企业的上风侧，有足够的消防通道并畅通。
2、建筑结构：耐火建筑；门的开启及设置：两面都有配电装置时应两边开启，超7m的高配和超10m的低配至少应有两个门。
3、间距、屏护和隔离：室内充油设备油量60kg以下者同意安装在两侧有隔板的间隔内，60—600kg装在有防爆隔墙的间隔内，600kg以上装在单独的间隔内。
4、通道：高配装置6m时，通道设两出口；低配装置两出口15m时增加出口。
7、标志：重要部位有“止步，高压危险！〞标志。
二、主要变配电设备安全
1、电力变压器
〔1〕变压器的安装：防火门；居住建筑物内安装的油浸式变压器，单台容量不得超过400kV·A；10kV变压器壳体距门不应小于1m，距墙不应小于0.8m(装有操作开关时不应小于1.2m)；自然通风的变压器室地面应高出室外地面1.1m；室外变压器容量不超过315kV·A者可柱上安装，315kV·A以上者应在台上安装；—二次引线均应采纳绝缘导线；柱上变压器底部距地面高度不应小于2.5m，裸导体距地面高度不应小于3.5m；变压器台高度一般不应低于0.5m，其围栏高度不应低于1.7m，壳体距围栏不应小于1m，操作面距围栏不应小于2m。
〔2〕变压器的运行：运行中变压器高压侧电压偏差不得超过额定值的±5%，低压最大不平衡电流不得超过额定电流的25%，上层油温一般不应超过85℃；呼吸器内吸潮剂的颜色为淡蓝色；干式变压器的安装场所空气相对湿度不得超过70%。
2、高压开关：高压断路器、高压隔离开关和高压负荷开关
〔1〕高压断路器：高压开关设备中最重要、最复杂的开关设备。有强力灭弧装置，既能在正常状况下接通和分断负荷电流，又能借助继电保护装置在故障状况下切断过载电流和短路电流。高压断路器必必须与高压隔离开关或隔离插头串联使用，由断路器接通和分断电流，由隔离开关或隔离插头隔断电源。因此，切断电路时必必须先拉开断路器，后拉开隔离开关；接通电路时必必须先合上隔离开关，后合上断路器。10kV系统中常安装机械式或电磁式联锁装置。
〔2〕高压隔离开关：高压隔离开关简称刀闸。隔离开关没有专门的灭弧装置，不能用来接通和分断负荷电流，更不能用来切断短路电流。隔离开关主要用来隔断电源，以保证检修和倒闸操作的安全；铜、铝导体连接须采纳铜铝过渡接头；运行中的高压隔离开关连接部位温度不得超过75℃，机构应保持灵活。
〔3〕高压负荷开关：有比较简单的灭弧装置，用来接通和断开负荷电流；必必须与高压熔断器配合使用，由熔断器切断短路电流；前方不得有可燃物。
三、配电柜〔箱〕
1、配电柜〔箱〕安装
分动力和照明；开启式的配电板、封闭式箱柜、密闭式或防爆型的电气设施。
触电危险性大或作业环境较差的加工车间等封闭式箱柜，易燃易爆气体的危险作业场所密闭式或防爆型的电气设施；落地安装的柜(箱)底面应高出地面50-100mm，操作手柄中心高度一般为1.2-1.5m，柜(箱)前方0.8-1.2m的范围内无障碍物。
2、配电柜〔箱〕运行
配电柜〔箱〕内各电气元件及线路接触合格，连接可靠；不得有严重发热、烧损现象；
配电柜〔箱〕的门应完好，门锁应有专人保管。
四、用电设备和低压电器
1、电气设备外壳防护
外壳防护：固体异物进入壳内设备、人体触及内部危险部件、水进入内部的防护。
2、手持式电动工具和移动式电气设备〔7点〕
手持电动工具包括手电钻、手砂轮、冲击电钻、电锤、手电锯等工具。移动式设备包括蛙夯、振捣器、水磨石磨平机等电气设备。
I类设备必必须采纳保护接地或保护接零措施，Ⅱ类、Ⅲ类设备没有必必须。
一般场所，手持电动工具应采纳Ⅱ类设备；如使用I类，采纳额定剩余动作电流不大于30mA的剩余电流动作保护器、隔离变压器等保护措施；在潮湿或金属构架上等导电性能合格的作业场所，应使用Ⅱ类或Ⅲ类设备。在锅炉内、金属容器内、管道内等狭窄的特别危险场所，应使用Ⅲ类设备。如果使用Ⅱ类设备，则必必须装设额定漏电动作电流不大于15mA、动作时间不大于0.1s的漏电保护器。
带电部分与可触及导体之间的绝缘电阻I类不低于2MΩ，Ⅱ类不低于7MΩ。
3、电焊设备：触电、火灾。空载自停装置，一次绝缘电阻不应低于1MΩΩ，移动焊机时必必须停电。
4、低压保护电器
〔1〕熔断器 ：短路、过载；
〔2〕热继电器：过载。
