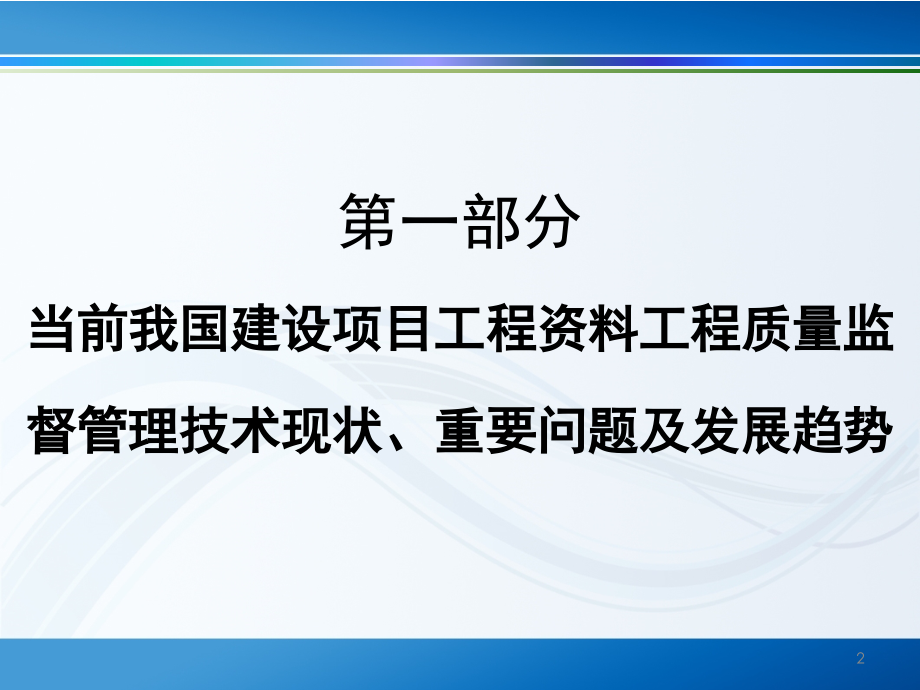

单击此处编辑母版标题样式,*,*,单击此处编辑母版标题样式,*,*,单击此处编辑母版标题样式,*,*,集团投资业务发展总体情况汇报,汇报人：李丽娜,鲁班奖工程,建筑工程资料整理要求,1,第一部分,当前我国建设项目工程资料工程质量监督管理技术现状、重要问题及发展趋势,2,第二部分,建设工程文件归档整理规范,（,GB/T50328-2014,）,新旧资料文件组卷归档解读,3,新版规范与旧版规范的区别：,增加了对归档电子文件的质量要求及其立卷方法；,对工程文件的归档范围进行了细分，将所有建设工程按照建筑工程、道路工程、桥梁工程、地下管线工程四个类别，分别对归档范围进行了规定；,3.,对各类归档文件赋予了编号体系；,4.,对各类工程文件，提出了不同单位“必须归档”和“选择性归档”的区分；,5.,增加了关于立卷流程和编制案卷目录的要求。,4,第三部分,鲁班奖工程,建筑工程资料整理要点,5,工程资料总目录索引,序号,专业名称,/,类别,分册号,备注,1,基建文件,2,监理资料,3,竣工验收资料,4,建筑与结构工程,5,建筑与结构工程,CFG,桩复合地基,6,建筑与结构工程,预应力,6,序号,专业名称,/,类别,分册号,备注,7,建筑与结构工程,钢结构,8,建筑与结构工程,幕墙,9,建筑与结构工程,精装修,10,建筑给水排水及供暖工程,11,通风与空调工程,12,建筑电气工程,工程资料总目录索引,7,序号,专业名称,/,类别,分册号,备注,13,智能建筑工程,14,建筑节能工程,15,电梯工程,16,室外工程,-,绿化、道路,17,竣工图,工程资料总目录索引,8,建筑工程资料管理,一、建筑工程资料管理原则,同步性、规范性、时限行、有效性,（一）同步性原则,工程资料应保证与工程进度同步形成、收集和整理。,（二）规范性原则,工程资料所反映的内容要准确，符合现行国家有关工程建设相关规范、标准及行业地方等规程的要求,9,建筑工程资料管理,一、建筑工程资料管理原则,（三）时限性原则,工程资料的报验报审及验收应有时限的要求,（四）有效性原则,工程资料内容应真实、完整、有效，签字盖章完整,齐全，严禁随意修改。,工程资料应为原件，当为复印件时，应加盖复印,件提供单位的公章，注明复印日期，并有经手人签字,10,二、建筑工程施工资料编制的依据,（一）依据标准,分为四级。即国家标准、行业标准、地方标准和企业标准。,建筑工程施工质量验收统一标准,（,GB50300-2013,）,建筑工程资料管理规程,（,JGJ/T185-2009,）,（二）国家、行业、地方的文件,（三）有效的施工图纸：图纸要按照规定进行审批。,11,房屋建筑和市政基础设施工程施工图设计文件,审查管理办法,房屋建筑和市政基础设施工程施工图设计文件审查管理办法,已经第,95,次部常务会议审议通过，现予发布，自,2013,年,8,月,1,日起施行。,住房城乡建设部部长姜伟新,2013,年,4,月,27,日,12,第十一条审查机构应当对施工图审查下列内容：,（一）是否符合工程建设强制性标准；,（二）地基基础和主体结构的安全性；,（三）是否符合民用建筑节能强制性标准，对执行绿色建筑标准的项目，还应当审查是否符合绿色建筑标准；,（四）勘察设计企业和注册执业人员以及相关人员是否按规定在施工图上加盖相应的图章和签字；,（五）法律、法规、规章规定必须审查的其他内容。,13,第十三条审查机构对施工图进行审查后，应当根据下列情况分别作出处理：,（一）审查合格的，审查机构应当向建设单位出具审查合格书，并在全套施工图上加盖审查专用章。审查合格书应当有各专业的审查人员签字，经法定代表人签发，并加盖审查机构公章。,14,第十四条任何单位或者个人不得擅自修改审查合格的施工图；确需修改的，凡涉及本办法第十一条规定内容的，建设单位应当将修改后的施工图送原审查机构审查。,第十八条按规定应当进行审查的施工图，未经审查合格的，住房城乡建设主管部门不得颁发施工许可证。,15,三、建筑工程施工资料整理要求,各专业、各章的施工资料应按相同的顺序整理。做到分类、层次清楚、目录清晰、内容齐全、查找方便。,16,建筑工程施工资料应按资料类别整理归档,1,、,C1,类 施工管理资料,2,、,C2,类 施工技术资料,3,、,C3,类 施工测量记录,4,、,C4,类 施工物资资料,5,、,C5,类 施工记录,6,、,C6,类 施工试验记录,7,、,C7,类 施工质量验收记录,8,、,C8,类 竣工验收资料,17,分,ABCD,册（上海）,A,册是施工组织设计、质量计划资料,B,册是施工技术管理资料包括施工记录和施工试验,C,册是工程质量保证资料，包括外委托的试验、评定,C,册还包括商砼的资料,D,册是工程质量验收资料,施工日志是,B,册,C,册主要是通过第三方检测的试验,B,册也有一部分试验，但是是施工单位自己能做的那部分,物资放在,C,册,18,序号,部门,复查内容,备注,1,计划,立项批复,2,规划,建设工程规划许可证,3,建设工程竣工规划验收,4,土地,国有土地使用证,5,建设,建设工程项目施工许可证,第一章 基建与验收文件,19,序号,部门,复查内容,备注,6,消防,设计文件审批意见,7,工程消防验收意见书,8,环保,项目环保评价意见,9,项目竣工环保验收意见,10,人防,（设计有）批复文件,11,建设工程人防验收意见,20,序号,部门,复查内容,备注,12,供电,验收意见,13,电信,验收意见,14,燃气（煤气）,批复及验收,15,绿化,批文,16,审核意见,21,序号,部门,文件内容,备注,17,技术监督局,电梯安全检验,18,锅炉使用证,19,城建档案,档案验收意见,20,卫生,预防性防疫卫生审核意见,21,卫生疾控部门验收意见,22,智能建设工程系统验收,23,无障碍设施验收,24,工程竣工验收,22,第二章 监理文件,专业名称,类别 编号,分类编号,资 料 名 称,分册号,卷内页数,备注,监理资料,B,类,1,监理工程师通知书，监理工程师通知回复单，监理工程师通知整改回复结果确认,4,36,23,第三章 建筑与结构工程资料,24,施工日志,1,、,施工日志应以单位工程为记载对象，从工程开工起至工程竣工止逐日记录。,应全面准确记录在施工期内每一天的现场施工情况。,工程施工期间有间断，应在日志中加以说明，可以在停工最后一天或复工第一天日志中描述。,2,、施工日志要有时间、天气情况、分项部位、机械作业及人员情况；,3,、各专业工长应分别填写施工日志，记录本专业的施工内容、施工班组名称、作业人数、完成工作量。应,保证内容真实、连续和完整。,第一节,C1,施工管理资料,25,4,、,施工日志只记录与工程有关的内容，如；工程技术、质量活动、安全活动、生产变化、人员变动情况等应认真记录下来，施工过程中发生的重大、重要事件（如工程停,/,复工、分部,/,单位工程验收、对分包工程验收、安全技术交底、建设行政或上级主管部门大检查、工程创优检查、工程质量事故勘察与处理等情况。,5.,施工日志应对检验试验、质量验收情况进行记录。如试验内容、试验部位或取样地点、试件数量、见证试验数量等：如浇筑某部位混凝土共留置几组试块有,28,天标养试块、同条件实体检验试块等。,26,6,、施工日志应记录,施工组织设计审批情况；施工样,板确认情况；隐蔽工程,、检验批验收,验收情况；图纸、,技术变更、经济签证等重要文件的收发情况；砌筑砂,浆、混凝土配合比通知单收发情况；复试报告收文情,况等。,7,、施工日志必须全面准确记录施工中出现的问题。,如施工机械故障情况，天气等不可抗力的影响情况，,人为因素的影响情况，停工情况等。,27,第二节 施工技术资料,一、施工组织设计编制及审批要求：,符合,建筑施工组织设计规范,（,GB/T50502-2009,）,1,施工组织设计应由项目负责人主持编制,，,可根据需要分阶段编制和审批；,2,施工组织总设计应由总承包,单位技术负责人审批,；单位工程施工组织设计应由,施工单位技术负责人或技术负责人授权的技术人员审批,；,28,3,、,由专业承包单位施工的分部（分项）工程或专项工程的施工方案，应由,专业承包单位技术负责人或负责人授权的技术人员审批,；,有总承包单位时，应由总承包单位项目技术负责人核准备案；,4,、,规模较大的分部（分项）工程和专项工程的施工方案应按单位工程施工组织设计进行编制和审批。,29,二、施工方案,（一）施工方案编制及审批要求：,施工方案应由,项目技术负责人审批,；重点、难点分部（分项）工程和专项工程施工方案应由施工单位技术部门组织相关专家评审，,施工单位技术负责人审批,；,30,（二）施工方案中应注意的问题：,1,、施工方案中工程概况不用说整个楼的概况，只写本分项概况即可。,2,、砼方案中梁板接槎位置、留置位置应尽量考虑。,3,、模板方案中应有配模图；模板设计计算要有公式出处；模板冬施措施和竖向构件接槎处以及特殊节点要有详图。,4,、防水施工方案里的防水节点画法应准确。后浇带处的做法应详细描述。,5,、土方方案中应有开挖运输线路图，节点图要画细。,31,6,、泵送方案中应有操作层的泵管布置和泵机选型。砼泵的验算、计算要认真；砼泵送管路的固定、出口、水平及拐弯等处的固定及支托措施应说明。,7,、在冬季施工方案中应强调所使用的防冻剂名称；体现围挡防风措施和冬施期间层间内部测温的要求；强调重视冬施测温工作。,8,、试验计划的编制内容不充分，对工程的适应性不强，试验取样应按施工流水段或楼层划分。,32,（三）需要专家会审的方案：,危险性较大工程安全专项施工方案编制及专家论证审查办法（建质,2009,87,号）,33,三、技术交底：,1,、技术交底的分类应层次清楚且分别装订（施组交底、方案交底、施工技术交底、新技术和新工艺交底、设计变更交底共五类）。,2,、注意增加交底：凡是有施工方案的都必须有交底。还应有泵送交底、试块养护室交底、检验和试验交底、大体积砼的养护、后浇带施工、钢筋加工交底、钢筋直螺纹交底等；,34,（二）技术交底具体问题：,3,、技术交底应具体、更应具操作性,（,1,）技术交底中模板起拱高度须明确。,（,2,）冬施交底中出机温度与入模温度须写。,（,3,）砼交底中砼到场温度、到场时间、坍落度要明确。,（,4,）冬期施工交底中应有柱头、墙顶部保温措施。,4,、技术交底接受交底人员的签字应是班组施工人员，而不是单独的班长。,35,四、图纸会审记录、设计变更通知单、工程洽商记录,1,、图纸会审记录、设计变更通知单、工程洽商记录应根据专业单独编制目录，防止出现丢失、遗漏等情况。,2,、图纸会审记录应有建设、设计、监理和施工单位的项目相关负责人签字，设计单位应由专业设计负责人签字，其他单位应由项目技术负责人和相关负责人签字。,3,、工程洽商应由项目资料员统一管理，原件应及时归档保存。相同工程如需用同一个洽商时，可使用复印件。,36,工程变更单、图纸会审记录、工程变更洽商记录、地基验槽记录、地基处理记录中参建单位签字人员均应为经法人授权的项目负责人，其中监理（建设）单位签字栏监理、建设单位项目负责人应分别签字，设计单位签字栏还应增加专业设计人（与图纸签字人一致）签字，当专业设计人不具备执业资格时，应增加具备执业资格的本专业负责人签字。,37,第三节 施工测量记录,沉降观测记录,（一）沉降观测委托：,沉降观测是一项技术性强、测量精度要求高的工作。根据设计要求和规范规定，凡需进行沉降观测的工程，应由建设单位委托有资质的测量单位进行施工过程中及竣工后的沉降观测工作。,38,(,二,),需进行沉降观测的工程范围,1,、重要的工业与民用建筑物；,2,、,20,层以上的高层建筑物；,3,、造型复杂的,14,层以上的高层建筑；,4,、对地基变形有特殊要求的建筑物；,5,、单桩承受荷载在,4000KN,以上的建筑物；,6,、使用灌注桩基础而设计与施工人员经验不足的建筑物；,7,、因施工（地质条件比较复杂的建筑物）、使用或科研要求（因地基变形或局部失稳而使结构产生裂缝或破损）进行沉降观测的建筑物；,8,、设计图纸中明确提出观测要求的建筑物。,9,、创优工程,39,（三）沉降观测资料,1,、沉降观测的工程范围：,2,、沉降观测点位宜选设在下列位置：,（,1,）建筑的四角、核心筒四角、大转角处及沿外墙每,10,20m,处或每隔,2,3,根柱基上。,（,2,）高低层建筑、新旧建筑、纵横墙等交接处的两侧。,（,3,）建筑裂缝、后浇带和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方交界处。,40,3,、观测次数和间隔：,（,1,）观测次数与间隔时间应视地基与基础加荷情况而定。民用高层建筑可每加高,1-5,层观测一次，工业建筑可按回填基坑、安装柱子和屋架、砌筑墙体、设备安装等不同施工阶段分别进行观测。若建筑施工均匀增高，应至少在增加合在的,25%,、,50%,、,75%,和,100%,时各测一次。,41,（,2,）施工过程中若暂停施工，在停工时及重新开工时应各观测一次。停工期间可每隔,2-3,个月观测一次,（,3,）建筑使用阶段的观测次数，应视地基土类型和沉降速率大小而定。除有特殊要求外，可在第一年观测,3-4,次，第二年观测,2-3,次，第三年后每年观测,1,次，直至稳定为止,42,4,、应提交的沉降观测资料及其要求：,（,1,）沉降观测方案：,（,2,）沉降观测技术报告：（包括概况、基准点和沉降点的布设、沉降观测、沉降观测数据及分析、结论）。,5,、建筑沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。当最后,100d,的沉降速率小于,0.01,0.04mm/d,时可以认为已进入稳定阶段。,43,第四节,C4,施工物资资料,产品合格证、质量合格证、产品型式检验报告、材料或产品性能检测报告、产品生产许可证、商检证明、中国强制认证（,CCC,）证书、计量设备检定证书、安装使用说明书以及市场准入制度要求的法定机构出具的有效证明文件等均属产品质量证明文件。,质量证明文件的复印件应与原件内容一致，加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。,进口物资应有商检证明、中文版的安装使用说明书及性能检测报告。,44,工程使用的新材料、新设备，应具有相应的鉴定证书、产品质量标准和试验要求，使用前应按照质量标准和试验要求进行试验或检验。新材料、新设备还应提供安装、维修、使用和工艺标准等相关技术文件。,45,一、钢筋,（一）钢筋,原材,1,、厂家应提供：厂家及供货方资质材料、全国工业产品生产许可证、材质证明。,2,、钢筋的材质证明为复印件时，应符合以下规定：,（,1,）有材质证明。材质证明必须有原件存放处、抄件人、时间、进场时间、进场数量、使用部位。钢筋进场日期、进场数量要与进场复试报告相符合。,（,2,）钢材进场检验时，首先核对出厂标牌与材质证明是否一致，同时收集出厂标牌，并复印在材质证明书的背面或单印。与进场检验（复试）报告放在一起。,46,3,、当材质证明书（合格证）上超过,2,个（含,2,个）炉批号时，应将实际进场的炉批号采用（）的方式在材质证明书进行标识（出厂标牌号上的炉批号与材质证明书上炉批号相对应）。,4,、材质证明书上应加盖供货单位红章。（应认真核对生产厂家公章和经销商红色公章）,注：,1,、宜刻成印章形式直接盖在材质证明书上，也可直接按项目标识在材质证明上，宜整齐、清晰。,47,国家质量监督检验检疫总局,关于公布实行生产许可证制度管理的产品目录的公告（,2012,年第,181,号公告）,2012,年第,181,号,为贯彻落实国务院行政审批制度改革要求，根据,中华人民共和国工业产品生产许可证管理条例,（国务院令第,440,号）和,国务院关于第六批取消和调整行政审批项目的决定,（国发,201252,号）等有关规定，,取消电焊条、,验配眼镜工业产品生产许可证审批项目，电力整流器、电力调度通讯设备、化妆品、直接接触食品的材料等相关产品生产许可证核发下放由省级人民政府质量技术监督部门实施。,48,序号,产品名称,实施机关,1,人造板,省级人民政府质量技术监督部门,2,建筑用钢筋,质检总局,3,预应力混凝土用钢材,质检总局,4,耐火材料,省级人民政府质量技术监督部门,21,橡胶制品,省级人民政府质量技术监督部门,36,水泥,质检总局,39,建筑防水卷材,省级人民政府质量技术监督部门,实行生产许可证制度管理的产品目录,49,（二）钢筋进场,复试,对施工中常用到的热轧带肋钢筋、热轧光圆钢筋、热轧圆盘条按照,GB1499,、,GB13013,、,GB/T701,等规定的组批规则抽取试件作力学性能试验。试验项目见,试验报告,。,50,通过核对收集的铁标牌与材质证明，确定是否能够按混合批进行复试，组成混合批的条件：同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号含碳量之差不大于,0.02%,，含锰量之差不大于,0.15%,时，复试结果必须满足相关标准要求后方可进行加工、使用。,51,5.2.3,对按一、二、三级抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力普通钢筋应采用,HRB335E,、,HRB400E,、,HRB500E,、,HRBF335E,、,HRBF400E,或,HRBF500E,钢筋，其强度和最大力下总伸长率的实测值应符合下列,规定,：,抗拉强度实测值与屈服强度实测值的比值不应小于,1.25,；,屈服强度实测值与屈服强度标准值的比值不应大于,1.3,；,最大力下总伸长率不应小于,9%,。,52,混凝土结构工程采用的材料、构配件、器具及半成品应按进场批次进行检验。属于同一工程项目且同期施工的多个单位工程，对同一厂家生产的同批次材料、构配件、器具及半成品，可同一划分检验批进行验收。,53,二、水泥,（一）,水泥合格证,1,、水泥必须有水泥生产单位提供的出场合格质量证明文件。质量证明文件应在水泥进场时提供，检验项目包括除,28,天强度以外的各项试验结果。,28,天强度结果单应在水泥发出日起,32,天内补报。产品合格证应以,28,天抗压、抗折强度为准。,2,、水泥进场后，项目物资、质量部门应及时组织进行外观、包装检查，核对进场数量，由项目材料员在质量证明文件上注明进场日期、进场数量和使用部位。,54,3,、公章及复印件要求：出厂质量证明文件应具有水泥生产单位、材料供应单位公章。复印件应加盖原件存放单位公章、具有经办人签字和经办日期。,4,、水泥出场合格质量证明文件内容应齐全，包括厂别、品种、强度等级、出场日期、出厂编号和厂家的试验数据。不得漏填或随意涂改。水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复试。,55,（二）水泥,复验报告,：,1,、水泥必须按规定的批量送检，做到先复验后使用。,2,、水泥复验的必试项目包括：强度、安定性,3,、水泥进场复验验收批规定：,（,1,）散装水泥：对同一水泥厂生产的同期出厂的同品种、同强度等级的,水泥，以一次进场的同一出厂编号的水泥为一批。但一批的总量不得超过,500t,；,56,（,2,）袋装水泥：对同一水泥厂生产的同期出厂的同品种、同强度等级的,水泥，以一次进场的同一出厂编号的水泥为一批。但一批的总量不得超过,200t,；并按复验结果使用；,（,3,）存放期超过三个月的水泥（快硬水泥超过一个月），使用前必须按批量重新取样进行复验，并按复验结果使用。,57,国家质检总局、国家认监委,2001,年第,33,号公告,第一批实施强制性产品认证的产品目录,根据,中华人民共和国产品质量法,、,中华人民共和国进出口商品检验法,、,中华人民共和国进出口商品检验法实施条例,、,中华人民共和国产品质量认证管理条例,和,强制性产品认证管理规定,的规定，国家质量监督检验检疫总局和国家认证认可监督管理委员会决定发布,第一批实施强制性产品认证的产品目录,（以下简称目录），目录共有,19,类,132,种产品（见附件）。对列入目录内的商品，从,2002,年,5,月,1,日起受理申请，,自,2003,年,5,月,1,日起,，未获得强制性产品认证证书和未加施中国强制性认证标志的产品不得出厂、进口、销售。,附件：第一批实施强制性产品认证的产品目录,58,十四、安全玻璃（共,3,种）,汽车安全玻璃,(A,类夹层玻璃、,B,类夹层玻璃、区域钢化玻璃、钢化玻璃,),、,建筑安全玻璃,(,夹层玻璃、钢化玻璃,),、,铁道车辆用安全玻璃,(,夹层玻璃、钢化玻璃、安全中空玻璃,),59,国家质量监督检验检疫总局、国家认证认可监督管理委员会,2004,年第,6,号公告,实施强制性产品认证的装饰装修产品目录,根据,中华人民共和国产品质量法,、,中华人民共和国标准化法,、,中华人民共和国进出口商品检验法,、,中华人民共和国进出口商品检验法实施条例,、,中华人民共和国认证认可条例,和,强制性产品认证管理规定,的规定，现决定对装饰装修产品（目录见附件）实施强制性产品认证。,自,2005,年,8,月,1,日起,，凡列入目录内的装饰装修产品，未获得强制性产品认证证书和未加施中国强制性认证标志的，不得出厂、销售、进口或在其他经营活动中使用。,附件：实施强制性产品认证的装饰装修产品目录,一、溶剂型木器涂料,二、瓷质砖,三、混凝土防冻剂,60,中华人民共和国国家质量监督检验检疫总局、中华人民共和国公安部、国家认证认可监督管理委员会联合公告,2011,年第,55,号 关于部分消防产品实施强制性认证的公告,根据,中华人民共和国消防法,和,中华人民共和国认证认可管理条例,，现决定对部分消防产品实施强制性产品认证（目录见附件）。,自,2013,年,1,月,1,日,起，凡列入本强制性产品认证目录内的消防产品，未获得强制性产品认证证书和未标注强制性认证标志，不得出厂、销售、进口或在其他经营活动中使用。,序号 类别 产品种类,7,建筑耐火构件 防火窗,61,关于部分消防产品实施强制性产品认证的公告,根据,中华人民共和国消防法和中华人民共和国认证认可条例，现决定对部分消防产品实施强制性产品认证（目录见附件）。,自,2015,年,9,月,1,日起,，凡列入本强制性产品认证目录内的消防产品，未获得强制性产品认证证书和未标注强制性产品认证标志的，不得出厂、销售、进口或者在其他经营活动中使用。,62,实行强制性产品认证的部分消防产品目录,序号,类,别,产 品 种 类,2,火灾防护产品,防火涂料,防火封堵材料,耐火电缆槽盒,阻火抑爆产品,3,建筑耐火构件,防火门,防火玻璃,防火卷帘,63,文件,消防类产品型式认可实施规则,1,总 则,1.1,根据,中华人民共和国消防法,和,中华人民共和国产品质量法,及有关规定制定本规则。,1.2,本规则适用于除列入消防产品强制性认证目录以外、在中华人民共和国境内生产、销售、使用的所有消防产品。,1.3,本规则是消防产品型式认可的通则，公安部消防产品合格评定中心,(,以下称评定中心,),应按照各类产品的特点，分别制定相应补充细则，明确本规则未尽事宜。,64,型式认可消防产品目录,（,2010,年,01,月更新）,序号,产品,大类,产品小类,产品名称,执行标准,备注,2,防火门,钢质防火门,GB12955-2008,木质防火门,钢木质防火门,其他材质防火门,9,防火阻燃材料,饰面型防火涂料,饰面型防火涂料,GB12441-2005,钢结构防火涂料,电缆防火涂料,电缆防火涂料,GA181-1998,防火封堵材料,GB23864-2009,65,三、砂、石,砂试验报告,见附表,、砂放射性指标试验,民用建筑工程室内环境污染控制规范,（,GB50325-2010,）,碎（卵）石试验报告、碱活性试验报告,见附表,、石,放射性,指标试验,四、外加剂性能检测报告,五、掺合料性能检测报告,六、砖（砌块）性能检测报告、砖放射性指标试验,66,七、防水材料性能检测报告,1,、防水材料应有产品的合格证书、使用说明和性能检测报告。,2,、防水工程必须由相应资质的专业防水队伍进行施工，主要施工人员应持有建设行政主管部门或其指定单位颁发的执业资格证书。,3,、防水材料,100,卷以下抽,2,卷，,100,499,卷抽,3,卷，,500,1000,卷抽,4,卷，,1000,卷以上抽,5,卷进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷做物理性能检验。,67,八、装修材料,1,、门、窗性能检测报告、,建筑外窗,应有三性试验报告；防火门窗的型式检验报告,2,、吊顶材料材料性能检测报告（包括放射性指标试验）,3,、石膏板材料性能检测报告（包括放射性指标试验）,4,、涂料性能检测报告（包括放射性指标试验）,5,、胶粘剂性能检测报告（包括放射性指标试验）,68,6,、防火（防腐）涂料性能检测报告（包括放射性指标试验）,7,、隔声,/,隔热,/,阻燃,/,防潮材料特殊性能检测报告,8,、外墙陶瓷面砖性能检测报告、吸水率及寒冷地区的抗冻性复验,9,、花岗岩石材或瓷质砖性能检测报告、放射性指标复验,10,、人造木板及饰面人造木板性能检测报告、游离甲醛含量或释放量复验,69,11,、防火材料现场阻燃性能复试（阻燃处理后的纺织织物、木质材料、泡沫塑料、复合材料）,建筑内部装修防火施工及,验收规范,（,GB50354-2005,）,B1,、,B2,级纺织织物（毛毯、墙布等）,现场对纺织织物进行阻燃处理所使用的阻燃剂,B1,级木质材料,现场进行阻燃处理所使用的阻燃剂及防火涂料,B1,、,B2,级高分子合成材料,B1,、,B2,级复合材料,B1,、,B2,级材料（其他材料可包括防火封堵材料和防火门窗、钢结构装修的材料）,70,第五节 施工记录,一、隐蔽工程验收记录,土方工程：基槽、房心回填前检查基底清理、基底标高情况等。,支护工程：检查锚杆、土钉的品种、规格、数量、位置、插入长度、钻孔直径、深度和角度等。检查地下连续墙的成槽宽度、深度、垂直度、钢筋笼规格、位置、槽底清理、沉渣厚度等。,桩基工程：检查钢筋笼规格、尺寸、沉渣厚度等。,地下防水工程：检查混凝土变形缝、施工缝、后浇带、穿墙套管、埋设件等设置的形式和构造。人防出口止水做法。防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等。,结构工程,隐蔽记录,（基础、主体）：检查用于绑扎的钢筋品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度和除锈、除污情况、钢筋代用变更及胡子筋处理等。检查钢筋连接型式、连接种类、接头位置、数量及焊条、焊剂、焊口形式、焊缝长度、厚度及表面清渣和连接质量等。,71,地面工程：,检查各基层（垫层、找平层、隔离层、防水层、填充层、地龙骨）材料品种、规格、铺设厚度、方式、坡度、标高、表面情况、密封处理、粘结情况等。,厕浴间防水：,地面各基层,抹灰工程：,具有加强措施的抹灰应检查其加强构造的材料规格、铺设、固定、搭接等。,门窗工程：,检查预埋件和锚固件、螺栓、等的规格数量、位置、间距、埋设方式、与框的连接方式、防腐处理、缝隙的嵌填、密封材料的粘结等。,吊顶工程：检查吊顶龙骨及吊件材质、规格、间距、连接方式、规定方法、表面防火、防腐处理、外观情况、接缝和边缝情况、填充和吸声材料的品种、规格、铺设、固定情况等。,轻质隔墙工程：,检查预埋件、连接件、拉结筋的规格位置、数、连接方式、与周边墙体及顶棚的连接、龙骨连接、间距、防火、防腐处理、填充材料设置等。,72,饰面板（砖）工程：检查预埋件、后置埋件、连接件规格、数量、位置、连接方式、防腐处理等。有防水构造的部位应检查找平层、防水层的构造做法，同地面工程检查。,幕墙工程：检查构件之间以及构件与主体结构的连接节点的安装及防腐处理；幕墙四周、幕墙与主体结构之间间隙节点的处理、幕墙防雷接地节点的安装等。,细部工程：检查预埋件、后置埋件和连接件的规格、数量、位置、连接方式、防腐处理。,建筑屋面工程：检查基层、找平层、保温层、防水层、隔离层材料的品种、规格、厚度、铺贴方式、搭接宽度、接缝处理、粘结情况；附加层、天沟、檐沟、泛水和变形缝细部做法、隔离层设置、密封处理部位等。,73,二、交接检查记录,三、地基验槽检查记录,见附表,地基处理检查记录,见附表,1,、地基处理有技术措施、洽商文件依据处理图、验收记录并符合规范和设计要求。,2,、设计变更应有设计人或委托人的签章手续记录。,3,、地基处理记录中应附图，填土层数应明确。,4,、地基处理应做明确记录。,5,、地基处理后的验收应经验槽各方共同参与或地基处理记录中明确的验收单位验收通过。,74,四、地基钎探记录,见附表,1,、地基钎探记录（应附图），钎探平面图上要有项目统一的图框和指北针，签字须齐全。钎探图上须标轴线；图中标出钎探点与现场一致。,2,、钎探记录表格中的所有内容每页要填写且签字要齐全。,五、混凝土浇灌申请书,见附表,六、预拌混凝土运输单,见附表,七、混凝土开盘鉴定,见附表,75,八、混凝土拆模申请单,见附表,1,、竖向结构应有拆模申请制度。拆模申请（墙、柱）中应有日期和时间，墙柱拆模应以小时计。,2,、底模及其支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合下表要求：,结构类型,结构跨度（,m,）,达到设计的砼抗压强度标准值的百分率（,%,）,板,2,50,2,，,8,75,8,100,梁,8,75,8,100,悬臂构件,-,100,76,第二章 建筑与结构工程施工技术资料的编制 第五节 施工记录,九、混凝土搅拌测温记录,十、混凝土养护测温记录,见附表,十一、大体积混凝土养护侧温记录,见附表,大体积混凝土施工规范,（,GB50496-2009,）,6.0.1,大体积混凝土浇筑体里表温差、降温速率及环境温度的测试，在混凝土浇筑后，每昼夜不应少于,4,次；入模温度的测量，每台班不应少于,2,次。,77,十二、焊接材料烘焙记录,见附表,钢筋焊接及验收规程,（,JGJ18-2011,）,4.1.6,当采用低氢型碱性焊条时，应按使用说明书的要求烘焙，且宜放入保温筒内保温使用；酸性焊条若在运输或存放中受潮，使用前亦应烘焙方能使用。,十三、地下工程防水效果检查记录,十四、防水工程试水检查记录（卫生间一次试水）,十五、防水工程试水检查记录（卫生间二次试水）,十六、屋面蓄水、淋水试验,十七、钢筋丝头加工质量检验记录,见附表,十八、直螺纹接头质量检查记录,见附表,78,第六节 施工试验记录,一、土壤氡浓度检测,民用建筑工程室内环境污染控制规范,（,GB50325-2010,）,4.1.1,新建、扩建的民用建筑工程设计前，应进行建筑工程所在城市区域土壤中氡浓度或土壤表面氡析出率调查。未进行过土壤中氡浓度或土壤表面氡析出率区域性测定的，,必须进行建筑场地土壤中氡浓度或土壤氡析出率测定，并提供相应的测定报告。,79,二、土工击实试验报告,1,、设计有压实系数要求的，应先取土样进行击实试验，确定最大干密度和最优含水量，并根据设计提出的压实系数计算出填料的控制干密度，再进行干密度取样试验。,2,、设计无压实系数要求且无干密度要求的，依据规范选择压实系数，再取土样进行击实试验，确定填料的控制干密度后，再进行干密度取样。,80,三、回填土试验报告,1,、回填土布点图,在压实填土的施工过程中，应分层取样检验土的干密度和含水量。检验点数量，对大基坑每,50m,2,100m,2,面积内不应少于一个检验点；对基槽每,10m,20m,不应少于一个检验点；每个独立柱基不应少于一个检验点。根据检验结果求得的压实系数，不得低于下表的规定：,81,结构类型,填土部位,压实系数（,c,）,控制含水率（,%,）,砌体承重及框架结构,在地基主要受力层范围内,0.97,op,2,在地基主要受力层范围以下,0.95,排架结构,在地基主要受力层范围内,0.96,在地基主要受力层范围以下,0.94,压实填土地基压实系数控制值,注：,1,压实系数为填土的实际干密度与最大干密度之比；,op,为最优含水率；,2,地坪垫层以下级基础底面标高以上的压实填土，压实系数不应小于,0.94.,82,四、钢筋机械连接,钢筋机械连接通用技术规程,（,JGJ107-2010,）,1,、机械连接型式检验报告,型式检验报告的有效期为,4,年,83,2,、机械连接工艺检验报告,钢筋连接工程开始前，应对不同钢筋生产厂的进场钢筋进行接头工艺检验；施工过程中，更换钢筋生产厂时，应补充进行工艺检验。工艺检验应符合下列规定：,1,、每种规格钢筋的接头试件不应少于,3,根；,2,、每种试件的抗拉强度和,3,根接头试件的残余变形的平均值均应符合规定；,3,、第一次工艺检验中,1,根试件抗拉强度或,3,根试件的残余变形平均值不合格时，允许再抽,3,根试件进行复检，复检仍不合格时，判为工艺检验不合格。,84,3,、机械连接现场检验报告,接头的现场检验应按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以,500,个为一个验收批进行检验与验收，不足,500,个也作为一个验收批。,85,对接头的每一验收批，必须在工程结构中随机截取,3,个接头试件作抗拉强度试验，按设计要求的接头等级进行评定。当,3,个接头试件的抗拉强度均符合相应等级的强度要求时，该验收批应评为合格。如有,1,个试件的抗拉强度不符合要求，应再取,6,个试件进行复检，复检中如仍有,1,个试件的抗拉强度不符合要求，则该验收批应评为不合格。,86,接头应根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异，分为下列三个性能等级：,级 接头抗拉强度等级等于被连接钢筋的实际拉断强度或不小于,1.10,倍钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能。,级 接头抗拉强度不小于被连接钢筋抗拉强度标准值，残余变形较小并具有高延性及反复拉压性能。,级 接头抗拉强度不小于被连接钢筋屈服强度标准值的,1.25,倍，残余变形较小并具有一定的延性及反复拉压性能。,87,7.0.8,现场检验连续,10,个验收批抽样试件抗拉强度试验,1,次合格率为,100%,时，验收批接头数量可以扩大,1,倍（表明施工质量处于优良且稳定的状态，扩大,1,倍，以不大于,1000,个为一批，以减少检验工作量）。,7.0.9,现场截取抽样试件后，原接头位置的钢筋可采用同等规格的钢筋进行搭接连接，或采用焊接及机械连接方法补接。,7.0.10,条：对抽检不合格的接头验收批，应由建设方会同设计等有关方面研究后提出处理方案。,施工单位应依据处理方案进行施工，监理单位应对质量问题的处理情况进行监督。,88,第二章 建筑与结构工程施工技术资料的编制 第六节 施工试验记录,三、砂浆抗压强度试验报告,（一）砂浆配合比申请单、通知单,(,二,),砂浆抗压强度试验报告,（三）砌筑砂浆试块强度统计、评定标,89,四、混凝土工程,（一）混凝土配合比申请单、通知单,(,二,),混凝土碱总量、氯离子含量计算书件,90,建筑结构设计规范,（,GB50010-2010,）,3.4,耐久性规定,3.4.1,混凝土结构的耐久性应根据表,3.4.1,的环境类别和设计使用年限进行设计,混凝土结构的环境类别,表,3.4.1,环境类别,条 件,一,室内正常环境,二,a,室内潮湿环境；非严寒和非寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境,b,严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境,三,使用除冰盐的环境；严寒和寒冷地区冬季水位变动的环境；滨海室外环境,四,海水环境,五,受人为或自然的侵蚀性物质影响的环境,91,结构混凝土耐久性的基本要求,环境类别,最大水灰比,最小水泥用量（,kg/m,3,）,最低混凝土强度等级,最大氯离子含量（,%,）,最大碱含量（,kg/m,3,）,一,0.65,225,C20,1.0,不限制,二,a,0.60,250,C25,0.3,3.0,b,0.55,275,C30,0.2,3.0,三,0.50,300,C30,0.1,3.0,3.4.2,一类、二类、三类环境中，设计使用年限为,50,年的结构混凝土应符合下表的规定。,92,注：,1,氯离子含量系指其占
