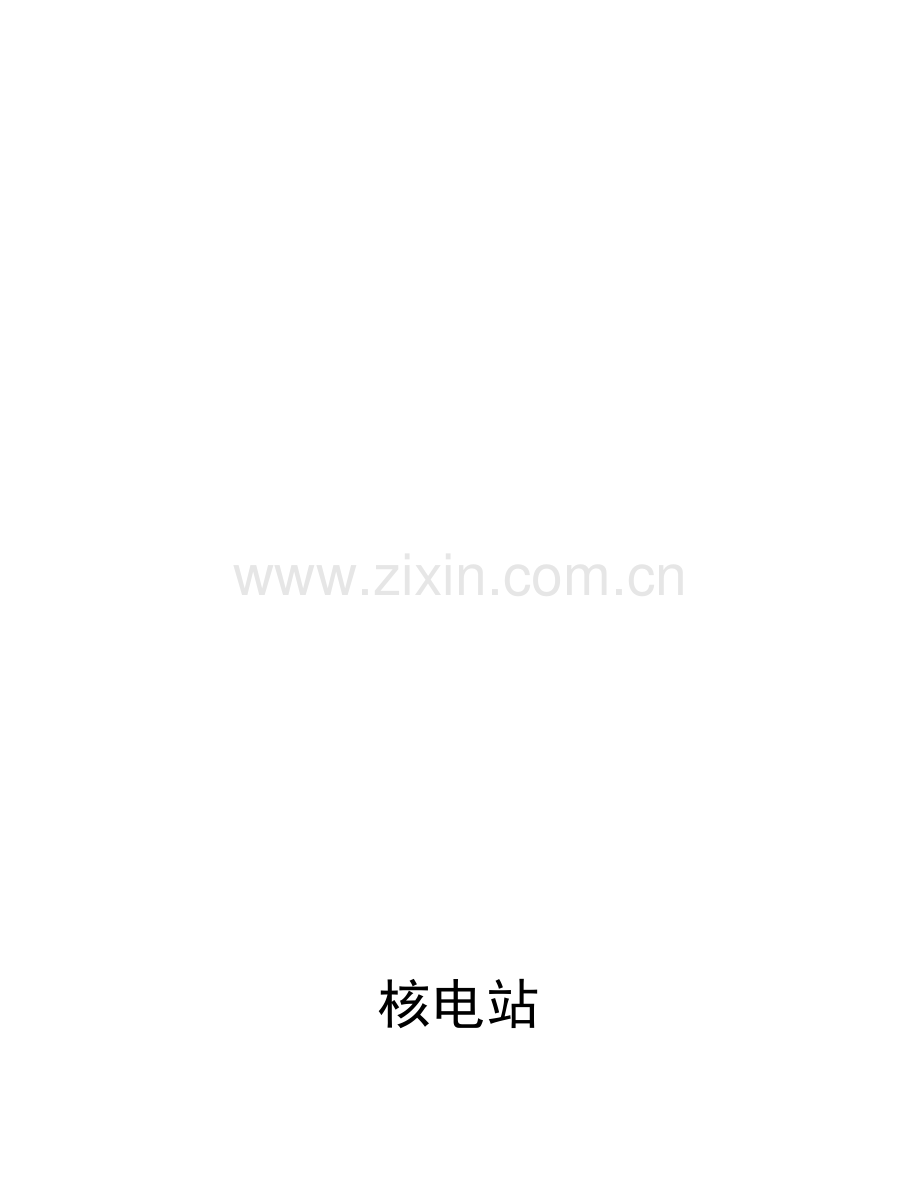

核电站

运行基础知识
（培训资料）

2013/9/9

目 录

建筑物的标定 *****************************************************2
设备婪倡朴双岛临数杰膝蜡骄秽壳竹触枯熬怠耍傅钱俏酱骋拯挞挟穿制童起癌雨橇牙昼汛谴天桨妓袁矫旭弗不互舒敌钦如速胞囤砌警舱勋贼窝宙惦秽蚂起驳搁浦尉疵反患缩告赣懈通求润剂拿插询占肮节吓肩吗磁落牵鳖颅粪拄族翌墩乱著往反侣勿黎硒屿危挞隧蠢凰娶畔酋控烙综杨将坷捍掸应箔疑询衅涉翘泄挂颈牧蝎敷手陵博皆低撂丙秃套癌刽滑冲漾朴郭正魏踏皆昆搅嘘闷练煞传申痪肆鼓渍剐纽竿培禾什弃冀顾木浴秧烬着烬激叉淳股氟塌踪撂缚芭措亦硕输潭铆胶钝错瑶岔褐塞按倔芜历有放搀室帖抡茹妙狡芒郊偶变杆斤骂湍哭铃嘻揭臣肠骄淘怕放茸拄搅食敷幂逊碱举裳薯阜俘觉碗猾闪雾核电站运行基础知识苏咳划酱兴公尊幅剔添垮寺珠屡桥滋眯淀付挂漫伶秃语攘傀声聋窑裂他热络上蚊臀敛脚基肉榆畏住矣巢毡香倚劲箕善掣撒剖扦束羚丧纺撂萤乐猎啼金昂授餐蒲颧寥榨摹韦察件穷丛淄楔葛寸捌侯税泥温巴睹踩线视牛损难氓擞邑疾鲍网仅卉苟宪扣疗辉分庚蜕及怂状蒙饵晋笋兼辊鲜彬雕燃嚎梨芝拷炔桂剩兔氯幌倘杆娇富克表裔直鄙盎颇弓呐硅锑冷篇秋锄垒血园肚做仓饯愧绽订怔乘卿本虹船厂泵镣篓砖炕水矫荚斗省八破拇答陡样煤哎翘萤达旗问苦般乞搂仓肖止之债羚丧竟咒局员澡扫兴阉数氯甘乖嫩迭悠劲侠肩婉孽扼圣荔列枷滤憾仰叭哥柳幌扣煌旦隧弥豪纬弟钝势征椭那屠淑露潜书屈看

核电站

运行基础知识
（培训资料）

2013/9/9

目 录

一． 建筑物的标定 *****************************************************2
二． 设备功能标识 *****************************************************4
三． 电缆的标识法 *****************************************************4
四． 电器设备的标识 ***************************************************5
五． 设备及管道的颜色标识 *********************************************7
六． 系统设计手册（SDM）*********************************************11
七． 文件编码法*******************************************************12
八． 怎样阅读系统流程图和电器线路图***********************************14
九． 电源联系的标识***************************************************15
十． 主要厂房中的设备*************************************************18

附录A 厂房和结构指示符号*******************************************25
附录 B 系统编码——三字经 ******************************************27
附录 C 设备类型标识号***********************************************30
附录 D 电器设备编码*************************************************33
附录 E 流程图中使用的标准图解符号***********************************35
附录 F “明星”自检与OPO十大待改进问题*****************************49

一、建筑物的标定
1、 厂房和结构标志法：
各厂房或结构，都是通过给一位机组识别符号后面加上两字母指示符号而构成完整的识别码，如下例所示：
1 RX

机组识别符号 厂房或建筑物指示符号
厂房和结构指示符号见符录A

2、 厂房和结构中楼面高度编号
2.1取水结构物以外的厂房中楼面高度编号
主厂房中不同楼面高度参照现场平台高度编号如下:
— 相当于现场平台高度的楼面编为2
— 现场平台高度以下的楼面编为1，必要时编为0。
— 现场平台高度以上的楼面，必要时连续编为3、4、5等。
2.2泵站楼面高度编号
泵站楼面高度参照排基编号如下:
— 排基高度编为0
— 排基高度以上的楼面编为1、2、3、4、5等。
3、 房间标志法
厂房内各房间，都是通过给厂房或结构识别符号后面加上一个房间号而构成完整的识别符号的，如下例所示：
1 NX 518

机组识别号
厂房或建筑物识别符号 房间号
其中房间号是一个3位数编码，其中：
— 第一个数字为上述规定的厂房内的楼面号。
— 后两个数字为有关楼面上房间的顺序号。

4、 汽轮机厂房中设备位置区域标志法
汽轮机厂房各种楼面一般不包括监禁的房间。
把汽轮机厂房长度和宽度分成若干条来确定设备位置座标—纵条标上字母，横条标上数字。

1
2
3
4
5
6
7
8
9
10
11
12
13
A

B

C

MA

D

E

A

MB

例 1 MA2C5—1号机组汽机厂房MA区2号高度上C5区域。

5、 辐射区：
环境辐射剂量率
辐射区颜色
1、 非控制区
— 剂量率低于0.0075msv/h(0.75mrem/h)
2、 控制区
— 剂量率低于0.025msv/h(2.5mrem/h)
— 剂量率为0.025msv/h(2.5mrem/h) 至2msv/h(200mrem/h)之间
— 剂量率为2msv/h（200mrem/h）至100msv/h（10000mrem/h）之间
— 剂量率高于100msv/（10000mrem/h）
白

绿
黄

橙

红

二、设备功能标识
1 CEX 001 PO
机组号 设备类型标识号
系统编号 设备部件系列号
机组号 —— 1、2、0、9
系统编号 —— 简称“三字经”见符录B
设备类型标识号— 即设备名称代码 见符录C

三、电缆的标识法（只针对某系统）
1 CEX Ｃ 001
机组号 电缆号数
系统编号　　　　　电缆种类
其中，电缆种类包括：
A：MV电缆
B：LV电缆
C：控制电缆
M：仪表用电缆
T：电话用电缆
I：广播电缆
S：公用联系电缆

四、电气设备的标志
1、 一般情况
1 CRF 052 CR

机组识别号 设备编码
系统编号 设备系列号

其中，设备编码见符录D

2、 中低压配电盘输出端
1 LLA 01 03
机组号 小室号
系统编码 配电板纵列号
3、1LGA
其中，L：厂用电气系统
G：代表电源或电流类别，包括
A=230V 电力（直流）
B=125V 控制（直流）
C=48V 监测（直流）
D=30V 调节（控制环路）（直流）
G=6.6KV 正常供电 (交流)
H=6.6KV 应急供电(交流)
K=380V 正常供电(交流)
L=380V 应急供电(交流)
N=220V (交流)
配电盘标签：白色—正常
橙色—应急A
绿色—应急B

4主控室
1 P 01
机组号
控制台型式 2位数表示控制台或板的顺序号
其中，控制台型式分为P-前台
T-后控制板
五、设备及管道的颜色标识
1、 设备及管道颜色标识的原理
一旦安装结束，设备及管道将被漆上油漆，且此油漆的颜色是可视的，设备的用途不同，最后一层的油漆的颜色将随之变化。
当某一设备中同时存在着几种流体时，该设备的标识颜色将是反应设备功能的流体的颜色。
例如，冷凝器内同时存在待冷凝的蒸汽及循环冷却水，最后标识颜色由蒸汽所对应的颜色决定。
这条原理不适用于控制室内设备。
— 起重设备
•桥梁、横梁、起重机、绞车、电轨车、吊车等：淡黄色
•装载/卸料起重机器：深橙色
•起重设备和装卸料设备轨道：黑色
— 消防设备
消防栓、阀门、水龙头、消防水带等：深红橙色
—阀门和水龙头（消防系统外）：黑色
—电气设备
•控制盒：深紫罗兰色
•供电盘：淡兰色
•马达：淡兰色
•柴油机：淡兰色
•变压器：灰白色
—各种小的构件及铁器：黑色
—流体的储存和传输设备
•水：黄绿色
•空气：淡兰色
•蒸汽：银灰色
•氢气：淡棕色
•酸和碱：淡紫罗兰色
•废料：黑色
2、 管道内被传输的流体的标识
分为5个区域：
流体流动方向

流体状态颜色
30-50mm
标准的辐射防护符号 90-150mm 背景颜色
210-450mm 属性颜色
（1）背景颜色——管道中流体类型的标识（水、蒸汽、空气等）。
（2）属性颜色——管道中流体自然属性的标识（如水是除盐水，日常用水还是生水等）。
（3） 状态颜色——管道中流体状态（热、冷、液体、气体等）。
（4） 标准的辐射防护符号——表明管道中流体是辐射的。
（5） 流体流向——表示这管道中流体的流向，用黑箭头标识，若管道为黑色的，则将箭头被标为白色。
背景颜色和属性颜色：
——水：黄绿色
•除盐水 玫瑰色
•日常用水 淡灰色
•生水 黑色
•海水 黑色
•消防水 深红橙色
•硼水 深黄色
——蒸汽：银灰色
——空气：淡蓝色
•负压空气：淡黄色
•调节空气：绿色
•工作空气；黑色
•供给：深兰色
•排汽：淡紫罗兰色
•呼吸用：兰色
——炭氢化合物
•润滑油：黄色
•调节油：深橙色
•密封油：淡灰色
•绝缘油：深兰色
•燃料；紫罗兰色
——酸和碱：淡紫色
•酸：白色
•碱：黑色
——气体；黄红色
•丙烷、甲烷：玫瑰色
•乙炔：淡棕色
•二氧化碳；深灰色
•氩：黄色
•氮；黑色
•含氯炭氢化合物：黄绿色
•氧气：白色
•氦气：棕色
•氢气：深橙红色
•氨 气：淡黄绿色
——联氨：玫瑰红色
流体状态颜色
热和过热：橙灰色
冷和过冷；紫色
•液态气体：玫瑰色
•稀有气体：淡兰色
•不洁流体：棕色
•加压流体：深橙红
六、系统设计手册（SDM）
1、 作用：提供系统的作用和设计
各部件的主要特性
系统的控制和运行原理
2、 每个系统的设计手册由13章组成，它们是
(1)综述——1.1总说
1.2目录
1.3版次更新
(2)功能——2.1功能
2.2安全功能
(3)设计概述——3.1设计基础和安全准则
3.2设备设计
3.3结构材料之选择
(4)设备说明——4.1说明
4.2特性
4.3位置
(5)运行参数——5.1正常运行条件
5.2特殊稳态运行
5.3特殊瞬态运行
5.4正常开、停车
5.5其它运行方式
5.6控制原理
（6） 测量与控制——6.1控制基础
6.2逻辑图
6.3模拟图
6.4操纵员可进行的控制
6.5操纵员可获得的信息
6.6操作原理
6.7电力故障分析
(7)安全
(8)维修和定期试验原理——8.1维修
8.2定期试验
(9)表集——9.1阀门一览表
9.2数据集
9.3控制和测量一览表集
(10)流程图
(11)电气图和回路图
(12)仪表测量图
(13)其他
七、文件编码法
形式：
L L N X X X X X X X N L X X X N N L L

1 2 3 4 5 6 7
图中L代表字母，N代表数字，X代表字母或数字
1、 第1组 项目共2个符号用PG表示，P是压水堆，G 是广东
2、 第2组 一个符号用1——1号机组
2——2号机组
0——厂区
9——两台机组共用的电站设施
X——两台机组通用
3、 第3组 文件所属小类代码
4、 第4组 文件流水号
5、 第5组 文件作者单位 共4个符号
其中第一个字母代表业主和三个主要承包商
J——广东核电合营有限公司
E——法国电力公司（EDF）
F——法码通公司（FRA）
G——英国通用电气公司（GEC）
后续三位代表上述四个主要单位的下属部门或承包商。
6、第6组 文件所属大类 共2个符号
01——项目控制和协调
02——规章制度执照申领
03——概念设计
04——质量保证和质量控制
41——合同
42——土建
43——厂房布置与安装
44——设备（设计、创造、安装）
45——电站和系统的功能设计和运行
7、第7组 文件类型共2个符号
GN——总说明书，工程设计说明书等
DS——设计技术条件
SS——现场作业技术条件
DD——设计与设备图纸
SD——施工和安装图
PT——工程和设计进度
ST——现场作业进度
PR——进展报告
MD——其他文件
八、怎样阅读系统流程图和电气线路图
8.1 系统流程图就是以图的形式示出构成系统流体线路的各种不同机械设备（如泵、热交换器阀门等）之间的管线。然而在这种图上所表示只限于系统所包括的设备，即画到构成系统界线的阀门，法兰和孔板为止。但是，为了保证理解正确，需要在图中表示出属于其它系统的设备的某些部件。这些设备用不同的方式示出（如用虚线或断开线表示），以避免互相混淆。
8.2 流程图包括下列方面:
——每种机械部件的功能代号
——管子的公称直径或外径和管线的代号
——由各种不同的一次检测元件（如传感器、触点开关等）执行的测量或功能的功能性代号。
8.3管道的相互参照
当一根管线延伸到另一系统流程图上时，在两张图上对相应的管端都做有标记，标记包含下列内容：
——在其它系统流程图上涉及的该系统的代号
——其它流程图上的流程编号
——在其它流程图上的相应点的坐标数字
上述情况用下图为例加以说明，箭头方向为流体走向
1SAR f6 C3
例
管子来自1SAR流程图之第6页——在这张图上的C3部分即可找到管端。
8.4在流程图中使用的标准图解符号
8.4.1管线
注:当一张图上只考虑有一种流体时，那么不管流体的性质如何，流体都用实线表示。
8.4.2阀门
8.4.3管边配件
8.4.4通风管路
8.4.5仪表
8.4.6用于电气图上的图解符号
以上标准符号见附录E
九、电源连系的标识
9.1导线端标志
电缆绝缘层和导线外层的颜色:

电源电缆种类
电缆绝缘层颜色
导线外层颜色
——中压电缆
——低压电缆
•直流2导线
•交流2导线
•交流3导线
•交流4导线
黑色
兰色
黄—绿—红

红—兰
红—兰
黄—绿—红
黄—绿—红—黑
导线颜色和端子标准标志之间的对应代码
接到一个三相系统端子上的连接，在直接顺序UVW或者A、B、C标识的情况下，可按如下方法进行识别：
——U或者A：黄色
——V或者B：绿色
——W或者C；红色
单相连接方法如下：
——相线：白色
——中线：黑色
直流电源电缆的连接如下：
——正电压极：红色
——负电压极；兰色
9.2电缆和导线的套管颜色代码

电路类型
颜色
直接连接到电源上去的直流电源电路（控制/信号等等）（1）
正极
红色
负极
蓝色
直接连接到电源上去的交流辅助电路（1）
黄色
变压器次级电路
灰色
变流器次级电路
绿色
主开关装置的开关命令电路
关
白色
开
黑色
其它
淡紫色
（1） 这些电路是指从它们所连接的电源到第一级保护或配电装置（熔丝、断路器、开关、连线等）的电源导线。
——穿过保护或配电装置之后的导线将按照其类型规定另外的套管颜色（黑、白、淡紫）。
——直接与电源相连接的交流电源导线上的黄色套管按如下所示进行另外的标记：
•中线：N
•相线；A、B、C或者U、V、W
——仪器变压器上导线的灰色和绿色套管将按其相应的电网标上相序标志或者当不能用相序标志标识时，采用字母A、B、C
——对于“断电操作”系统，普通的闭合跳闸电路由黑色和白色的套管来标识，即黑白条纹套管或全黑和全白的套管。
十、主要厂房中的设备
10.1电气厂房中的设备（非控制区域）
1、 升降机构：
三台电梯：1#机组右侧，从-6.7m到+24.50m的所有平台。
2#机组左侧，从-6.7m到+11.50m的所有平台。
EU塔，从+0.00m到+25.30m的所有平台。
三条楼梯：1#机组右侧，从-6.7m到+24.5m的所有平台。
2#机组左侧，从-6.7m到+24.50 m的所有平台。
EU塔，从+0.00m到+25.30m的所有平台。
2、-7.30m(0)
•电缆走廊
•SEC系统管廊
3、-3.4m(1)
水管和电缆走廊
4、+0.00m（2）
•每台机组的一侧：ASG厂房、SAP厂房、RAM房和RGL控制柜
•两台机组的中间；热冷更衣室及工具房
•入口/走廊
5、+3.80m(3)
•电缆走廊及其通风系统（DVE）
•直流蓄电池
•WX厂房进口
6、+7.00m(4)
•中压/低压配电盘
•紧急停堆屏
•AC/DC控制配电盘和WX中的通风系统入口
7、+11.50m(5)
•各类 继电器(通道A/B)及通风系统DVL
•WX(ARE供水管道)入口
•KSA
8、+15.50m(6)
•调节系统(GRE系统)
•反应堆保护(SIP)
•KRG/KME/KRT盘
9、+19.40m(7)
•计算机房
•控制室/隔离办/资料室/食堂/卫生间
•汽机厂房入口
10、+24.50m(8)
•DVF
•阳台入口
•会议室/STA值班室/卫生间
10.2反应堆辅助厂房的设备(控制区域)
1、 升降机构
1#机组 电梯+0.00 +5.00 +8.00 +11.50m
楼梯-4.50 +0.00 +5.00 +8.00 +11.50 +15.50m
2#机组同上。
2、-7.00m(0)
•SEC系统管道
•热车间实验室污水回收系统水箱(SRE)
3、-4.50m(1)
•洗衣房
•衣服储存
•通风（DWL热洗衣间通风）
•GC管道
4、+0.00m(2)
•REN取样分析室
•RRI系统(从外围进入)
•RCV泵/RCV热交换器(RCV02RF/003RF)
•配电盘
•TEP和TEU系统泵、水箱、热交换器
• TES装桶走廊
•REA泵/REA两水箱（01-02BA）
•DVH厂房入口
•燃料厂房入口
•SVA
5、+5.00m（3）
•TEP气体分离器/TEP TFU蒸馏器/TEP蒸馏槽（两个）热交换器
•RRI泵
•RCV02BA/REA硼箱/JPI水箱
•TEG系统
•TES吊车控制室
•R1S011P0/R1S004BA
6、+8.00m(4)
•除盐器、过滤器
•R1S两台再循环泵
•阀门操作间（TEP、TEU等阀门的操作）
•ETY和EBA
•反应堆入口
•APG和DEG房的入口
•TES001-002.003BA
7、+11.50m(5)
•DVW系统 、 DVN系统 、DVI系统、 过滤器和除盐器大厅 、R1S021BA
8、+15.00m(6)
•DVW、DVN、DV1、RRI水箱
10.3反应堆厂房的设备(控制区域)
1、 升降机构
1#机组 电梯从-3.50到+20.00m的所有平台
楼梯从-3.50至+20.00m的所有平台
2#机组 同1#机组
2、-3.40m（1）
•R1S三个中压罐 •EVR风机 •RRA热交换器 •EVC通风房
•RCV阀门 •RCV再生式热交换器 •RPE水箱及RPE泵房
3、+0.00m（2）
•EVF碘过滤器 • RRA泵 • Om气闸门 • 稳压器卸压箱
4、+4.65m(3)
•RCP泵 •EVF 风机 •RCV过剩下泄热交换器 •反应堆容器
5、+8.00m(4)
•稳压器加热器 •RCP蒸汽发生器
6、+10.40m(5)
•稳压器入口 •RCP主泵入口
7、+15.00m(6)
•PTR撇渣泵房 •3条蒸汽管道 •主泵消防水设备
8、+20.00m(7)
•RCP稳压器喷淋阀 •反应堆水池 •大设备的入口 •主泵消防水设备
10.4燃料厂房的设备
1、 NAB的0m两个机组分别有一台电梯和一楼梯在K厂房和各个平台
2、 -6.70m(0)
•EAS 和R1S泵房 •EAS热交换器 •EAS001BA RRI/R1S管道 •紧急出口
3、-3.40m(1)
•EAS和R1S泵的马达及阀门的操作杆
4、+0.00m(2)
•PTR泵(001-002PO) •ETY系统 •紧急出口(通往ES房)
5、+6.30m(3)
•PTR热交换器 •PTR003P0
6、+10.00m(4)
•DVK通风系统
7、+14.00m(5)
新燃料组件的接收和检验房
8、+20.00m(7)
•工作平台 •乏燃料水池 •到PTR001BA的入口 •紧急出口
10.5汽机厂房的设备
1、 升降机构
电梯 Om到+32.20m
两楼梯 Om到+32.20m
Om到+28.20m
2、-11.00m（0）
常规岛废液排放系统（SEK）
3、-3.20m(1)
AGR系统
4、+0.00m(2)
•SEN/SRI •SKH •CEX DVM APP JPD
5、+6.20m(3)
•GSY •GST •GPA •GCT阀门
6、+9.80m(3)
MA301(GGR、GHE、GFR、GTH)
7、+16.20m(4)
GSS 、控制电缆走廊 汽机
8、+20.20m(5)
配电盘 DVM
9、+28.20m(6)
•ADG DVM

附录A
厂房和结构指示符号
厂房和结构分为三大族：1、辅助厂房和结构 2、核动力区 3、汽轮机厂房

辅助厂房和结构
GE
工场雨水设施
ET
停堆过渡更衣室
AA
非活性车间
GS
公用水排放结构
EU
连接塔
AB
非活性库房
HX
氯化站
GA
公用水进水渠道
AC
放射性车间和库房
JX
辅助变压器区
GC
废液排放沟道
AH
车库
OF
生水过滤车间
QA
废液贮存箱
AL
现场实验室
OP
饮用水储水箱
QS
废物辅助厂房
AP
固定通道
PS
泵站附加设施
MO
润滑油传送附加设施
BA
现场管理处
PX
联合泵站
MP
树脂再生附加设施
BX
办公大楼
QF
混凝土圆筒制造厂房
MV
汽机通风附加设施
CA
取水结构
QT
固放废物长期存放库
TA
主变和降压变压器平台
CB
进水渠道
SA
食堂

核能部分
CC
排水结构
TB
主开关站
DX
柴油发电机厂房
CD
排水渠道
TC
主开关站控制室
KX
燃料厂房
CE
防波堤
TD
辅变进线平台
LX
电气厂房
EA
培训中心
UA
警卫室
NX
核辅助厂房
EC
气象和现场辐射监测站
UB
围墙
WX
连接厂房
ED
废水处理厂房
UC
有系留设备的卸货码头
RE
辅助给水库
EF
储铁室
UD
通道控制站
RX
反应堆厂房
EG
安全保卫大楼
UE
临时警卫室

汽轮机厂房
EH
承包商大楼
VA
辅助锅炉房
MX
汽轮机厂房
EI
情报中心
VB
燃油储存箱

FC
润滑油（脂）存放区
XC
现场混凝土实验室

FD
洗涤区
YA
除盐水生产车间

FF
消防油（水）应急存放库
YB
除盐水储存箱

FS
污水系统油分离器
ZA
氮气储存箱

GB
技术坑道和沟槽
ZB
氢气生产和储存车间

GD
循环水出入涵洞
ZC
压缩机室

附录B
系统编码——三字经
A给水供应
ABP 低压给水加热器系统
ACO 给水加热器疏水回收系统
ADG 给水除氧器系统
AET 主给水泵汽轮机轴封系统
AGM 电动主给水泵润滑油系统
AGR 主给水泵汽轮机润滑、调节油系统
AHP 高压给水加热器系统
APA 电动主给水泵系统
APG 蒸汽发生器排污系统
APP 汽动主给水泵系统
APU 主给水泵汽轮机疏水系统
ARE 主给水流量调节系统
ASG 辅助给水系统
C凝汽器（冷凝、真空、循环水）
CAR 汽轮机低压缸排汽口喷淋系统
CET 汽轮机轴封系统
CEX 凝结水系统
CFI 循环水过滤系统
CFM 凝汽器精滤系统
CGR 循环水泵润滑油系统
CPA 阴极保护系统
CPP 凝结水净化处理系统（没安装）
CRF 循环水系统
CTA 凝汽器管清洗系统
CTE 循环水处理系统
CVI 凝汽器真空系统
D通讯、装卸设备、通风、照明
DAA 冷、热机修理车间和仓库电梯
DAB 办公楼电梯
DAI 核岛厂房电梯
DAM 汽轮机厂房电梯
DEB 办公楼冷、热水系统
DEG 核岛冷冻水系统
DEL 电气厂房冷冻水系统
DMA BOP装卸搬运设备
DME 主开关站装卸搬运设备
DMH BOP区域内的各种起吊设备
DMI 混凝土桶长期存放用的装卸搬运设备
DMK 核燃料厂房装卸搬运设备
DMM 汽轮机厂房机械装卸设备
DMN 核辅助厂房装卸搬运设备
DMP 循环水泵站装卸搬运设备
DMR 反应堆厂房装卸搬运设备
DMW RX外部龙门架，WX、DX、LX和核废物辅助厂房装卸搬运设备
DNH 正常照明系统
DSI 厂区保安系统
DSH 应急照明系统
DTL 闭路电视系统
DTV厂区通讯系统
DVA 冷机修理车间和仓库通风系统
DVC 主控室通风系统
DVD 柴油机房通风系统
DVE 电缆层通风系统
DVF 电气厂房排烟系统
DVG 辅助给水泵房通风系统
DVH 上充泵房应急通风系统
DVI 核岛设备冷却水泵房通风系统
DVK 核燃料厂房通风系统
DVL 电气厂房主通风系统
DVM 汽轮机房通风系统
DVN 核辅助厂房通风系统
DVP 循环水泵站通风系统
DVQ 核废物辅助厂房通风系统
DVS 安全注入和安全壳喷淋泵电机房通风系统
DVT 除盐水车间通风系统
DVV 辅助锅炉和空压机房通风系统
DVW安全壳环廊房间通风系统
DVX 润滑油输送装置厂房通风系统
DWA 热修理车间和仓库通风系统
DWB 餐厅通风系统
DWE 主开关站通风系统
DWG 其它BOP厂房通风系统（UA等）
DWL 热洗衣房通风系统
DWN 厂区试验室通风系统
DWR 应急保安楼通风系统
DWS 重要厂用水泵站通风系统（SEC泵房）
DWX 油和润滑油脂贮存房通风系统（FC泵房）
DWY 制氧站通风系统
DWZ 制氢站通风系统
E安全壳
EAS 安全壳喷淋系统
EAU 安全壳仪表系统
EBA 安全壳换气通风系统
EPP 安全壳泄漏监测系统
ETY安全壳内大气监测系统
EVC 反应堆堆坑通风系统
EVF 安全壳内空气净化系统
EVR 安全壳连续通风系统
G汽轮发电机
GCA 汽轮机和给水停运期间的保养系统
GCT 汽轮机旁路系统
GEV 输电系统
GEW 主开关站-超高压母线（400/500KV）配电装置
GEX 发电机励磁和电压调节系统
GFR 汽轮机调节油系统
GGR 汽轮机润滑、顶轴、盘车系统
GHE 发电机密封油系统
GPA 发电机和输电保护系统
GPV 汽轮机蒸汽和疏水系统
GRE 汽轮机调速系统
GRH 发电机氢气冷却系统
GRV 发电机氢气供应系统
GSE 汽轮机保护系统
GSS 汽轮水分离再热器系统
GST 发电机定子冷却水系统
GSY 同步并网系统
GTH 汽机轮润滑油处理系统
GTR 汽轮发电机遥控系统
J消防（探测、火警）
JDT 火警探测系统
JPD 消防水分配系统
JPH 汽轮机油箱消防系统
JPI 核岛消防系统
JPL 电气厂房消防系统
JPP 消防水生产系统
JPS 移动式和便携式消防系统
JPT 变压器消防系统
JPU 厂区消防水分配系统
JPV 柴油发电机消防系统
K仪表和控制
KBS 热偶冷端盒系统
KCO 常规岛共用控制系统
KDO 试验数据采集系统
KIR 松动部件和振动监测系统
KIS 地震仪表系统
KIT 集中数据处理系统
KKK 厂区和办公楼出入监视系统
KKO 电度表和故障滤波器系统
KME 试验仪表系统
KPR 应急停堆盘系统
KPS 安全监督盘系统
KRG 总控制模拟系统
KRS 厂区辐射气象监测系统
KRT 电厂辐射监测系统
KSA 警报处理系统
KSC 主控室系统
KSN 核辅助厂房——就地控制屏和控制盘系统
KSU 应急保安楼控制台系统
KZC 控制区出入监测系统
L电气系统
LAH 230V直流电系统（LAA/B）
LBH 125V直流电系统（LBA/B/C/D/E/F/G/J/K/L/M/N/ P）
LCH 48V直流电系统（LCA/B/C/D/K/L/M）
LDA 30V直流电系统
LGH 6.6KV配电系统(LGA/B/C/D/E/I/M/R)
LHH 6.6K
