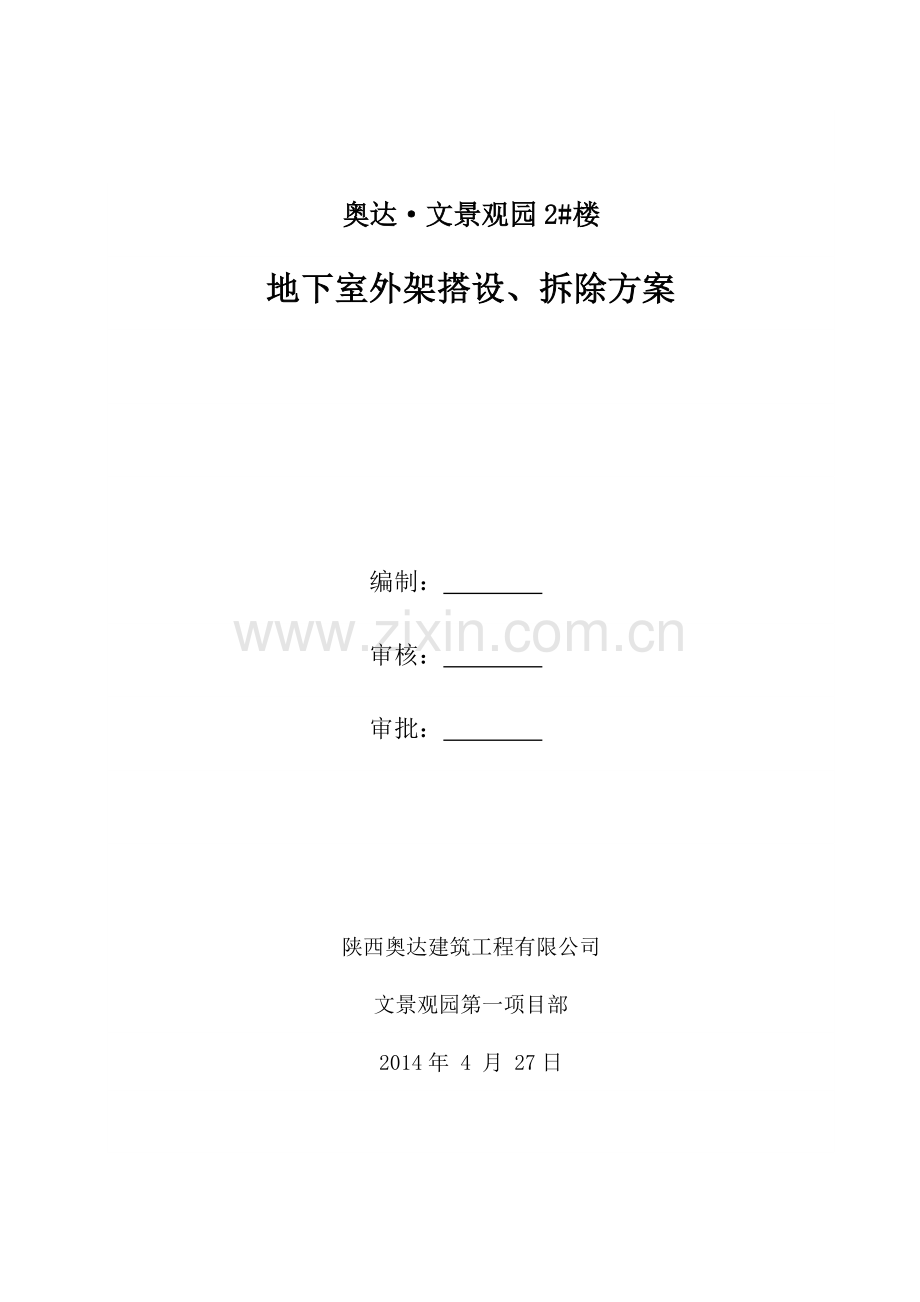

奥达·文景观园2#楼
地下室外架搭设、拆除方案

编制：
审核：
审批：

陕西奥达建筑工程有限公司
文景观园第一项目部
2014年 4 月 27日

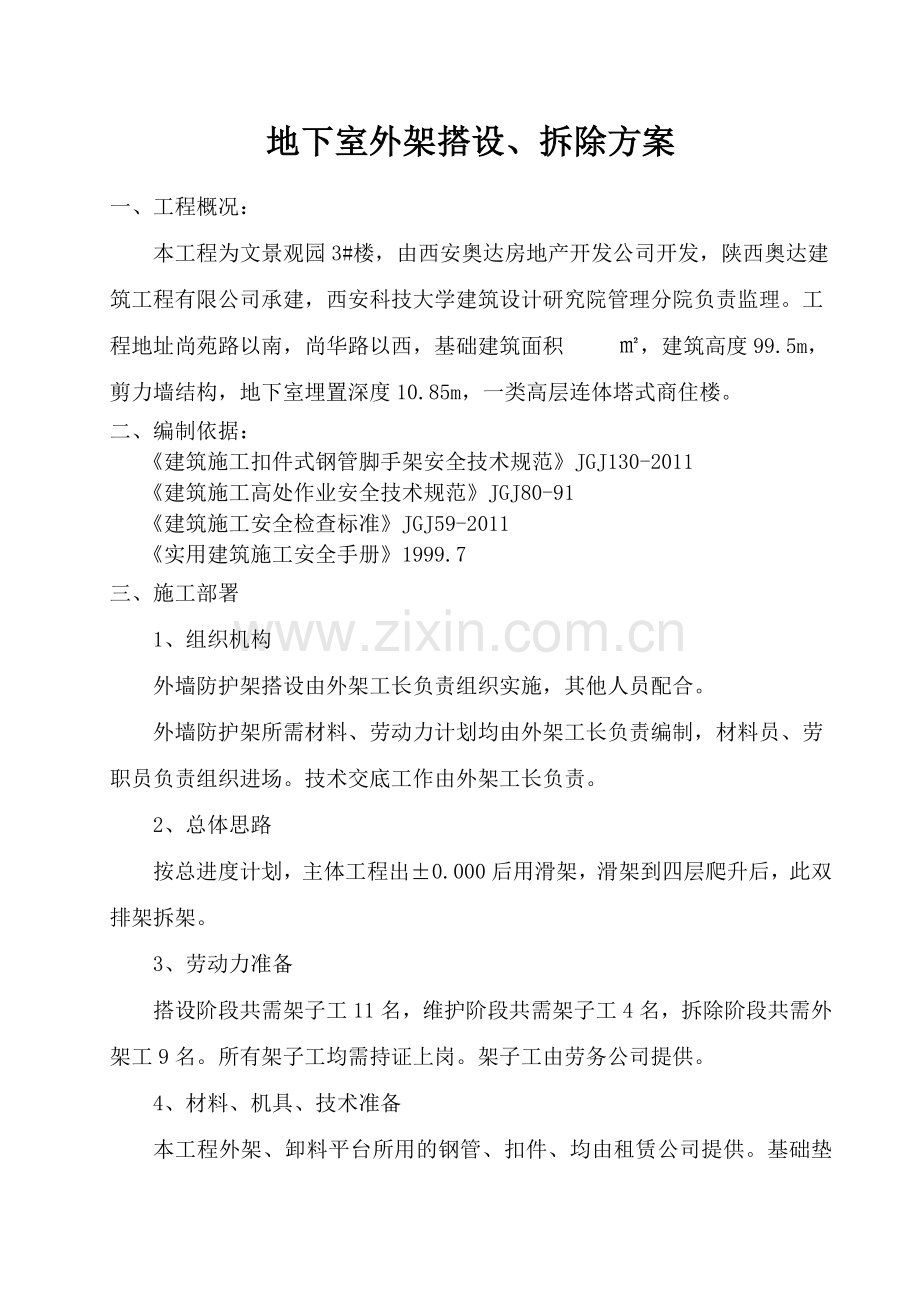

地下室外架搭设、拆除方案
一、工程概况：
本工程为文景观园3#楼，由西安奥达房地产开发公司开发，陕西奥达建筑工程有限公司承建，西安科技大学建筑设计研究院管理分院负责监理。工程地址尚苑路以南，尚华路以西，基础建筑面积 ㎡，建筑高度99.5m，剪力墙结构，地下室埋置深度10.85m，一类高层连体塔式商住楼。
二、编制依据：
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
《建筑施工高处作业安全技术规范》JGJ80-91
《建筑施工安全检查标准》JGJ59-2011
《实用建筑施工安全手册》1999.7
三、施工部署
1、组织机构
外墙防护架搭设由外架工长负责组织实施，其他人员配合。
外墙防护架所需材料、劳动力计划均由外架工长负责编制，材料员、劳职员负责组织进场。技术交底工作由外架工长负责。
2、总体思路
按总进度计划，主体工程出±0.000后用滑架，滑架到四层爬升后，此双排架拆架。
3、劳动力准备
搭设阶段共需架子工11名，维护阶段共需架子工4名，拆除阶段共需外架工9名。所有架子工均需持证上岗。架子工由劳务公司提供。
4、材料、机具、技术准备
本工程外架、卸料平台所用的钢管、扣件、均由租赁公司提供。基础垫板、竹架板和其它材料由项目部自行采购。搭、拆架子所需机具主要有架子扳手、力矩扳手、吊线，由架子工自备。施工前应按要求向架子工作好技术交底。人员变动后应重新交底。
四、搭设参数:
立杆纵距L=1．5M，横距B=1．2M，步距高H=1．8M，内立杆离建筑物外边线B=0.25M，外立杆里侧设置1.2m高的防护栏和300mm高的踢脚杆，两者中间加一道。脚手架立杆采用双管搭设，脚手架与主体结构连接点竖向间距3．6M，水平距离4.5M，双排架搭设高度共计H=20.2M.
五、脚手架的构造与搭设要求
1、基本要求
用扣件式钢管搭设的脚手架是施工临时结构，它承受施工过程中 各垂直和水平的荷载，因此脚手架必须有足够的承载能力，刚度和稳 定性，在施工过程中，不产生失稳、倒塌，并不超过允许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。
2、受荷情况
本工程外架主要作安全保护作用，除人员走动及少量材料临时堆放外，基本上不考虑脚手架堆载。因此，除操作层外，其余各层外架上什物如木模、少量钢筋、砼碎屑等均要及时清理，不准长期堆放。
3、脚手架的构造与搭设要求
本工程采用中48X3.5钢管和扣件等构成脚手架，立杆、大横杆、小横杆主要受力杆件和剪刀撑，斜撑构件均采用钢管搭设。连墙杆按两步三跨（3.6mX4.5m）进行刚性拉接。
（1）脚手架立杆采用对接扣件连接，相邻两立杆接头应错开,不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm,各接头中心点至主节点的距离不宜大于步距的1/3;立杆顶端宜高出檐口1.5m.纵向水平杆连接采用搭接(搭接长度不小于0．5M)，上下相邻两根纵向水平杆接头错开不小于2m，同一步内外两根纵向水平，水平杆接头也应错开，并不应在同一跨内。
(2)横杆伸出外立杆100～150mm，内立杆离外墙面250mm。
(3)脚手架纵向两端和转角处起，在脚手架外面每隔9M(水平距离)左右用斜杆撑成剪刀撑，自上而下循序连续设置(五步一隔)。斜杆材质必须无变形无损伤，斜杆用旋转扣件与立杆和纵向水平杆扣牢。
(4)脚手架每隔3步，应在里立杆与墙面之间设通长竹架板支承在两根钢管上，用8#铁丝捆绑在两道水平钢管口，作隔断处理。
(5)脚手架与主体结构必须采用刚性连接(钢管用扣件一端同主体结构预埋钢管连接，另一端用扣件同外架内、外立杆分别连接，保证连接牢固，可靠。)，不允许采用一顶一拉的柔性连接，钢筋连墙杆与框架连接时，砼强度不低于C15才能使用。（3号楼地下室外墙砼强度为C30.）
(6)、扣件同杆件连接时坚固力在45—55KN·M范围内，不得低于45KN·M，小横杆为“背对背，面对面，交错设置。”
(7)脚手架钢管立杆基础设置在砼垫层上，每根立杆底部应使用6Ｘ8方木垫块儿，杆件必须无弯曲、无变形。
(8)脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
（9）防电、避雷措施：在雷雨季节搭建筑物的脚手架，应与地相连，以防雷击。设避雷针和建筑物的避雷系统接通，脚手架和建筑物的接地系统单独引线相接以防漏电伤人。
(10)通道搭设于3号楼南侧11—5至11—7轴之间，设立人员出入安全通道，做法如下：在脚手架外侧用钢管搭设防护棚，跨度3米，高度3.80米，深2.2米，上部设双层防护，上、下两道防护之间距离大于0．5m，用脚手片铺满并固定。
(11)脚手架每搭设三步，由文景观园项目指挥部安全、质量、技术组验收，有书面记录，履行验收签字手续，验收合格后，张挂《脚手架验收合格证》后方可使用。脚手架的搭设与拆除的架子工须取得“特种作业人员安全操作证”后才能进行脚手架的搭设与拆除，通道口处搭设双层防护棚。
六、脚手架拆除：
l、拆除脚手架前先请指挥部安全组验收合格后，方可进行。首先对脚手架进行整体加固，设置好警戒区，并有专人负责警戒。
2、拆除脚手架前，应将脚手架上的留存材料、杂物等清除干净。
3、脚手架拆除顺序一般为脚手板—栏杆—剪刀撑—扶墙杆—横杆—立杆，按自上而下先搭后拆，逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，剪刀撑先拆中间扣再拆两头扣，由中间操作人往下递杆子。
4、拆下的杆件与零配件，应按类分堆(零配件装入容器内)，用 11号楼塔吊吊下，严禁高空抛掷。
七、安全措施：
1、搭设脚手架须由以安全教育持岗位证的架子工承担，凡患有高血压，心脏病者不得上脚手架操作。
2、搭设脚手架时，工人必须戴好安全帽，佩好安全带，工具及零配件要放在工具袋内，穿防滑鞋（严禁使用系带鞋）工作，袖口、裤口要扎紧。
3、施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线和电器装置。
4、脚手架与主体结构连墙杆采用钢管，一端用扣件与主体结构预埋钢管扣件连接，另一端用扣件同立杆连接。
5、严禁在脚手架上堆放钢管，木材及施工多余的物件等，以确保脚手架畅通及防止超载。
6、吊运脚手架、钢管等材料前应检查塔吊吊钩，吊钩应设置安全扣，严禁单点起吊，要准平衡，并严格控制脚手架上的施工荷载。
7、脚手架封顶，内立杆应低于檐口0．5M，外立杆高出檐口1．5M.
8、脚手片必须满铺三步(包括操作层)，绑扎牢固，竹架板铺设时交接处要平整、牢固，无空头跳板及探头板。
9、走人斜道(直上、三字型)坡度不得大于30度，设防滑条，两侧应设两道防护栏杆，斜道平台小于3平方米，临边围脚手片防护，斜道纵向距外侧及横向两终端应设剪刀撑或设两道栏杆。难以设斜道的，应采取其它有效措施。
10、严禁搭单排脚手架，严禁主要受力杆件用钢竹或钢木混搭。
11、脚手架搭拆前应有书面安全技术交底。使用前必须经过验收 (可分层、分段)合格后挂牌使用，并有验收签字手续；拆除时严格按安全技术操作规程要求进行。
12、施工班组应按专项方案施工，不得擅自更改。
13、检查进场木工、架子工有无登高架设特种作业上岗证。
14、书面交底须履行签字手续。
15、承重支架搭设、验收、拆除必须按有关规定，搭设质量必须由质量、安全检查部门验收。安全组和质量组应配力距扳手一付。
16、进场钢管、扣件必须有产品合格证书和检验报告。
18、落实到人，加强对钢管、扣件的管理、检测、维修保养。
19、建立钢管、扣件的专用堆放场地，钢管、扣件按品种、规格分类堆放，堆放场地不得积水。
八、设计计算
1、荷载传递路线
竖向荷载：竹架板→横向水平杆→纵向水平杆→纵向水平杆与立杆连接的扣件→立杆→垫板→地基。
水平荷载：立杆→立杆与连墙件的扣件→连墙件→墙体。
2、横向水平杆强度计算
施工均布活荷载标准值：不考虑作业层，每层0kN/m2。
竹架板均布荷载标准值：0.35kN/m2。
满铺竹架板层横向水平杆间距：0.9m。
a） 抗弯强度验算
横向水平杆上的线荷载标准值：。
横向水平杆上的线荷载设计值：。
考虑活荷载在横向水平杆上的最不利布置，验算弯曲正应力、挠度不计悬挑荷载，但计算支座最大支反力要计入悬挑荷载。
最大弯矩：。

满足要求。
b） 变形验算
按JGJ130-2011中5.1.8要求，挠度不应超过或10mm。此处指不应超过6mm。

满足要求。
3、纵向水平杆强度计算
a1取0.25m，双排架纵向水平杆按三跨（每跨中部）均有集中活荷载分布计算。
a） 抗弯强度验算
由横向水平杆传给纵向水平杆的集中力设计值：

满足要求。
b） 挠度验算
由横向水平杆传给纵向水平杆的集中力标准值：

按JGJ130-2011中5.1.8要求，挠度不应超过或10mm。此处指不应超过10mm。

满足要求。
4、连接扣件抗滑承载力计算
直角扣件、旋转扣件抗滑承载力设计值按JGJ130-2011中表5.1.7取。
纵向水平杆通过扣件传给立杆竖向力设计值：

满足要求。
5、立杆稳定性计算
施工均布活荷载标准值不考虑装修阶段一层操作层考虑：。
竹架板自重标准值按满铺三层考虑：。
操作层竹串竹笆片挡板自重标准值：。
密目安全网自重标准值：。
a） 验算长细比
查JGJ130-2011中表5.3.3（立杆横距0.9m，连墙件二步三跨布置），长度系数取1.5。
长细比，验算长细比时，应取k=1。计算立杆稳定系数时，应取k=1.155。
k=1时，。
满足要求。
k=1.155时，，根据此长细比查JGJ130-2011附录C表C得稳定系数：。
b） 计算密目式安全网全封闭防护架挡风系数
密目式安全网全封闭防护架应考虑风荷载对防护架的作用。
本外架为密目安全网全封闭架，安全网的网目密度为2300目/100cm2，每目孔隙面积约为A0=1.3mm2。
密目安全网挡风系数：

由于外排架步距为0.9m，JGJ130-2011中附录A表A-3无对应数据，因此，敞开式扣件钢管防护架的挡风系数不能查表，应进行计算（公式详JGJ130-2011条文说明4.2.4）：

密目式安全网全封闭防护架挡风系数：

c） 计算风荷载设计值对立杆段产生的弯矩
立杆稳定验算部位取防护架立杆底部。
查《建筑结构荷载规范》（GB500009-2001），西安市基本风压：0.35kN/m2。
市区内地面粗糙度为C类，立杆底部风压高度变化系数：。
风荷载体型系数：。
立杆底部作用于防护架上的水平风荷载标准值：

风荷载设计值对立杆段产生的弯矩：

d） 计算组合风荷载时立杆段的轴向力设计值
防护架结构自重标准值产生的轴向力：
本工程采用的钢管长度规格与JGJ130-2011中附录A表A-1计算依据出入较大（如本工程横向水平杆长1.5m，而规范按2.2m计算，表中无步距0.9m双排架的对应数据等），现按实际计算防护架外排架的单位自重。
钢管重量（q）：38.4N/m，纵向水平杆、立杆每根取6m长，每6m长钢管上计算一个对接扣件。
直角扣件（q1）：按每个主节点处三个，每个自重13.2N。
对接扣件（q2）：按每6m长钢管一个，每个自重18.4N。
旋转扣件（q3）：按剪刀撑每个扣接点一个，每个自重14.6N。
横向水平杆：每个主节点一根，取1.5m长。
单位轮廓面积上外排架主框架的重量：

剪刀撑连续设置。设两个10m杆交叉组成一个计算单元，共用长杆4根，每根10m斜杆用2根6m长杆搭接。每个搭接处用3个旋转扣件，搭接长度为1m。两个10m杆交叉组成的一个计算单元中，合计共4处搭接。剪刀撑斜杆与立杆交叉处均有旋转扣件。剪刀撑斜杆与地面夹角为45°。剪刀撑钢管和扣件重量按下式计算：

防护架外排架每米立杆承受的结构自重为：

构配件（竹笆片、栏杆、挡竹笆片、安全网）自重标准值产生的轴向力：

施工荷载标准值产生的轴向力：

组合风荷载时立杆段的轴向力设计值：

e） 计算不组合风荷载时立杆段的轴向力设计值

f） 立杆稳定性验算
组合风荷载时：

满足要求。
不组合风荷载时：

满足要求。
6、连墙件验算
a） 扣件连接抗滑承载力验算
连墙件均匀布置，受风荷载作用最大的连墙件应在防护架的最高部位，按高度15m处考虑，风压高度变化系数：。

连墙件水平方向沿每根框架柱设置，高度方向隔步设置，每根连墙件覆盖面积为：

连墙件的轴向力设计值：

连墙杆与外架的连接应采用双扣件，即连墙杆采用直角扣件与防护架的内、外排立杆均应连接。连墙杆与墙体的连接应采用不少于两只直角扣件扣牢。
b） 连墙杆稳定性计算
杆件两端均采用直角扣件连于防护架及附加在建筑物上的短钢管上，因此连墙杆的计算长度可取防护架距墙距离，即，长细比，根据此长细比查JGJ130-2011附录C表C得稳定系数：。

满足要求。
7、立杆地基承载力计算
上部结构传至基础顶面的轴向力设计值为N=12.37kN。通长设置木垫板宽200mm，厚50mm，作用长度取0.9m，基础底面积。地基承载力标准值按碎石土回填夯实取240kN/m2。
地基承载力设计值：。
立杆基础底面的平均压力：。
满足要求。
