&XXXXXXXXXX工程CFG桩复合地基处理

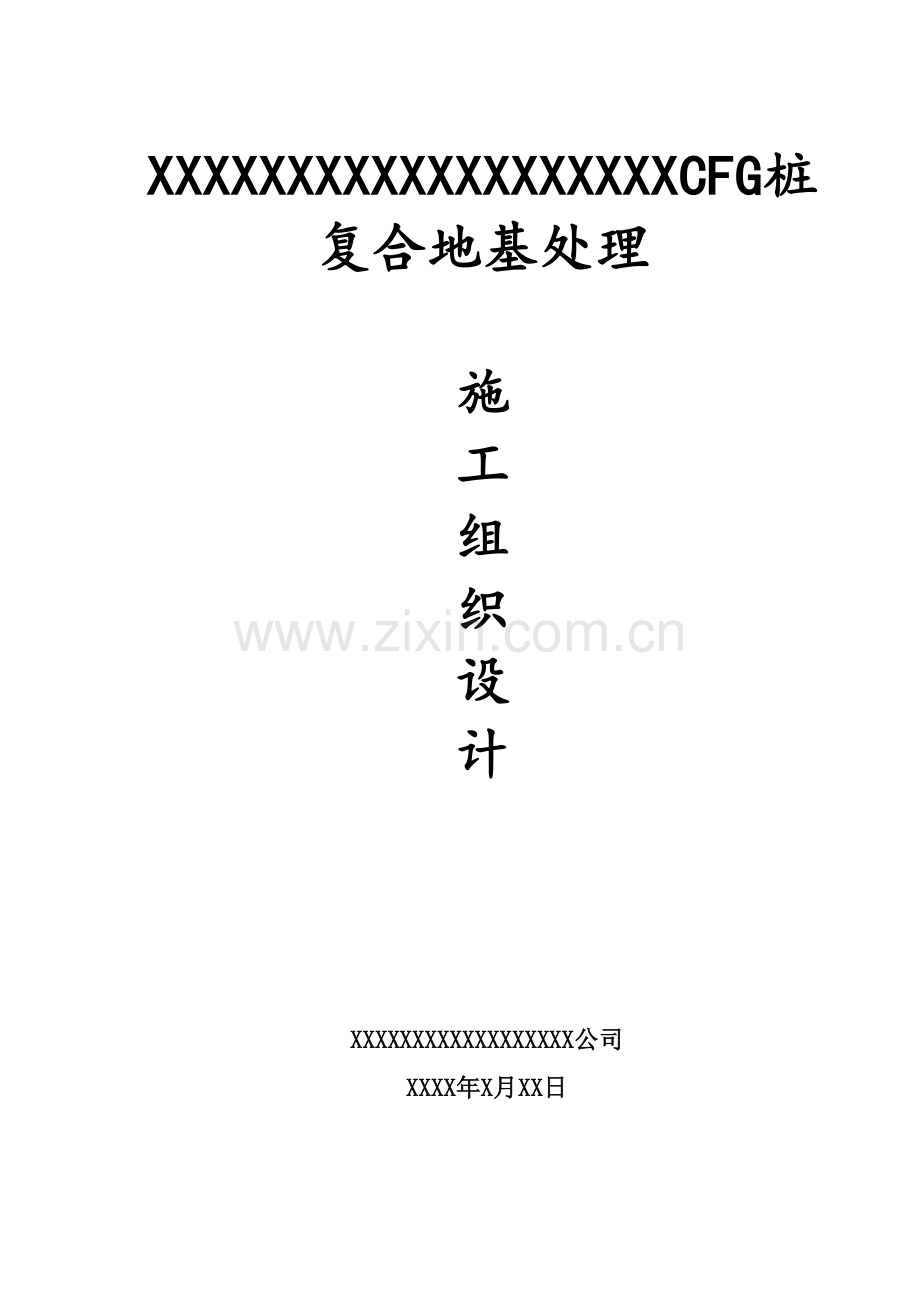

XXXXXXXXXXXXXXXXXXXCFG桩复合地基处理

施
工
组
织
设
计

XXXXXXXXXXXXXXXXXX公司
XXXX年X月XX日

XXXXXXXXXX工程 CFG桩复合地基处理

施工组织设计

编制：
审核：
审定：

XXXXXXXXXXXXXX公司
XXXX年X月XX日

目 录
一、编制依据 4
二、工程概况 4
三、地基处理施工前期准备 3
四、组织机构、机械设备及劳动力计划、用水用电计划 4
（一）施工组织机构 4
（二）机械设备及劳动力计划 5
（三）施工用水、用电计划 6
五、施工工艺、施工技术方法及质量控制 6
（一）施工工艺 6
（二）施工方法: 6
（三）施工顺序 7
（四）施工质量控制 7
六、质量保证体系及措施 8
（一）质量目标 8
（二）质量保证措施 8
（三）质量验收要求 8
七、安全目标及措施 9
（一）安全管理目标 9
（二）安全管理体系及保证措施 9
八、冬雨季施工措施 10
九、环境保护及文明施工 11
（一）环境保护 11
（二）文明施工 11
十、施工进度计划 13
一、编制依据
1、《岩土工程勘察报告》
2、《基础平面图》
3、《建筑地基基础设计规范》 （GB50007-2002）
4、《建筑地基处理技术规范》 （JGJ79-2002）
5、《建筑桩基技术规范》 （JGJ94-2008）
6、《长螺旋钻孔泵压混凝土桩复合地基技术规程》 （DB13<J>31-2001）
7、《建筑地基基础工程施工质量验收规范》 （GB50202-2002）
二、工程概况
拟建工程位于乐都县庄隆路。设计桩径：фXXX㎜，有效桩长以桩顶设计标高至桩端进入卵石层深度不小于0.5m计算，混凝土强度C35,具体技术要求按每栋楼，设计图纸要求执行。
三、地基处理施工前期准备
（一）施工技术、安全准备
1.熟悉建筑场地的资料，包括《岩土工程勘察报告》、地基处理设计图纸、临近的高压电缆、管线以及地下隐蔽线路、建筑物场地的水准控制点和建筑物位置控制坐标等资料。
2.工地技术负责人主持现场人员包括工长、技术员、质检员、安全员、资料员等对图纸进行熟悉，以做好全面、安全的技术交底。
3．要求工人提前进场，进场后由专职安全员对工人进行安全、消防、及文明施工教育。
（二）材料
混凝土采用商品混凝土，强度等级为C35，坍落度要求18～20cm，性能满足泵送混凝土要求。
（三）施工现场平面布置
1.本工程施工采用商品砼，只考虑桩孔土临时堆放场地。
2.场地平整，施工用水电接至基槽边。根据施工的要求接好电源及水源，施工方提供300Kw 发电机供电，甲方提供不少于3t/h的水源。
3.作好基坑上下坡道并保证施工车辆进出场道路畅通。
4.保护好基础边轴线控制点及高程控制点，为桩位放线复核及测定桩顶标高提供依据。
（四）对基槽开挖的要求
1．施工作业面的平面尺寸以基础底板的外缘为准扩出0.50m以上；
2．为保证基土不破坏，地基处理施工期间，需留出一定的保护层，待地基处理竣工后清除，挖土深度为该楼设计基底标高以上15cm。
四、组织机构、机械设备及劳动力计划、用水用电计划
（一）施工组织机构
1、项目施工组织管理
基础工程质量至关重要，工程开工时我公司将组织富有经验的人员组成项目经理部，选派精干的管理及施工人员进驻现场，下设成孔、清土、灌注、材料、安全、技术和质检等部门，确保整个工程达到技术质量标准。

项目经理：XX

生产副经理： XX

主任工程师：XXX

后勤供应经理：XXXX

成

孔

组

清

土

组

灌

注

组

质

量

组

技

术

组

安

全

组

材

料

部

综

合

部

2、质量保证体系
建立由项目经理领导、项目副经理中间控制，技术质量组全体人员基层检查的管理系统，以确保各项质量保证措施落实到各分部工程及各道工序中。并在施工过程中设专职质量员，班组设兼职质量员进行自检互检，发现不符合质量标准的问题及时纠正。质量保证体系如下图所示。

公司总部

技术部、质检部
项目总工

技术质量组

测量工序
技术负责

成孔工序
技术负责

清土工序
技术负责

泵灌砼工序
技术负责

原材料组织
技术负责

测量各班组
质量员

成孔各班组
质量员

清土各班组
质量员

泵灌砼各班组
质量员

材料
质量员

工程质量优良

（二）机械设备及劳动力计划
1、根据工程施工特点，按期保质保量完成，所使用的主要机械设备如下表。
主要机械设备一览表
项目
名 称
型 号
单位
数量
备 注
桩

基
长螺旋钻机
XXXX
台
1
成孔施工
混凝土输送泵
XXXX
台
1
浇注混凝土
混凝土振捣棒

条
2
桩体混凝土振捣
通
用
设
备
测量仪器
XXXX全站仪
台
1
测量放线、标高控制等
小推车

辆
2

分电箱

套
2

后勤用车

辆
1

其他机具

若干

2、人力资源分配
每栋楼管理及施工人员计划表
项 目
人 数
项 目
人数
成孔组
2
技术组
1
清土组
2
安全组
1
泵灌组
2
材料部
1
质量组
1
综合部
1
（三）施工用水、用电计划
设备功率一览表
序号
设备名称
功 率
数 量
总功率
1
长螺旋钻机
75KW
1台
75KW
2
混凝土输送泵
75KW
1台
75KW
3
其它

50KW
总计

200KW
考虑交叉作业及设备运行的连续性，本工程用电功率应不少于200KW。
本工程用水主要为生活用水，总用量应不少于3吨/小时。
五.施工工艺、施工技术方法及质量控制
（一）施工工艺
测放基础轴线并测定槽底标高

布放混凝土桩位点

长螺旋钻机就位、对位

钻进并达到设计深度

后台（砼泵）商品砼

管内泵送混凝土至孔底

边提升钻杆边泵送压灌砼直至成桩结束

提钻至孔口外，移机至下一桩位

检查标高及质量情况

养 护
长螺旋钻孔压灌砼施工工艺流程
（二）施工方法:
1、按施工图放好桩位后，桩机就位；
2、桩机就位调整钻杆与地面垂直度，确保垂直度偏差不大于1%；
3、采用商品砼C35，控制坍落度18～20cm，用砼泵输送到钻机施工作业面压灌；
4、钻杆达到设计深度后，先泵送砼使钻杆内充满砼后，一边泵送砼一边提管，提管速度由砼泵送量决定，且必须保证钻杆内混合料液面高于钻杆底出料口；
5、本工程投料量的控制以设计桩顶标高不小于500mm保护桩长为准，即确保设计桩顶标高内无浮浆。
（三）施工顺序
1、每栋楼桩机打桩走向为从西向东（或由东向西），每次作业为两～三排桩从西（或东）一次性行走至东边（或西边），施工时先施工坡道部位桩，以便该部位留作清运桩基土方通道；
2、现场施工在本着以上原则的前提下，可根据现场作业条件以及其他影响因素进行具体调整，以适应施工的整体协调性。
（四）施工质量控制
1、材料控制
采用商品砼，搅拌站须提供全部所用材料合格证及检测报告。
2、技术控制
控制混凝土质量的技术措施
（1）保证砼强度设计要求（配比）；
（2）严格控制水灰比，控制砼到现场坍落度在18cm～20cm。
（3）每班组做一组试块（3块），试块尺寸15cm×15cm×15cm（或10cm×10cm×10cm），并及时送实验室养护，测定28天强度。
（4）由质检员随时抽查测定混凝土的坍落度,要求每天至少测两次。
控制桩身质量的技术措施
（1）素砼桩施工允许误差：
a.桩长允许偏差＜100mm；
b.桩径允许偏差±20mm；
c.垂直度误差不超过1%；
d.桩位误差：桩位偏差不应大于0.4倍桩径。。
（2）设专人指挥协调钻机操作手和清土工人之间的配合。
（3）砼灌入量不得低于桩的设计体积，否则重新成桩。
（4）在钻杆处设置醒目标记，以控制最短桩长。
（5）桩顶一般由于混合料自重压力较小或由于浮浆影响，靠桩顶一般桩体强度较差，为保证桩体质量，施工桩顶标高超过设计桩顶标高不小于0.5m，以桩顶与施工作业面平，确保设计桩位标高内无浮浆。
清土、清桩头施工
待桩施工结束后，需清除桩头，为保证桩身质量，应注意以下几点：
（1）找出桩位标高位置；
（2）用钢钎等工具沿桩周向桩心逐次剔除多余桩头，直至设计桩顶标高，并把桩头找平；
（3）不可用重锤或重物横向击打桩体；
（4）桩顶不可出现斜平面；
（5）如桩顶达不到设计标高，需进行接桩处理。
六.质量保证体系及措施
（一）质量目标
优选施工及管理队伍，高标准严要求：
分部分项工程一次交验合格率100％；
分部分项工程一次交验优良率在90％以上；工程质量优良。
（二）质量保证措施
1.牢固树立“百年大计，质量第一”的思想，严格按质量保证体系有关程序文件执行。全面开展质量管理意识教育，把质量看成是提高企业信誉和经济效益的重要手段，牢固树立对工程质量负责、对业主负责的思想，贯彻生产必须抓质量的原则。
2.加强作业队自检、互检和专检。
3.对施工中易发生的质量通病，采取有针对性的措施，详细交底，并监督检查。
4.做好各施工环节的质量检查, 严格执行技术交底制、隐蔽工程验收制，严格检查施工班组的施工质量，出现任何质量事故时，应及时填写质量事故报表，组织质量事故分析会，并按规定及时上报。
5.按监理要求，技术、质检员分期呈报工程报验单及有关质检资料，对监理提出的质量问题及时传达到施工班组，并进行监督。
6.做好测量放线，经甲方复核确认无误后，方可进行施工。
7.坚持按图纸施工, 工程设计变更一律以单位书面通知为准，任何口头通知无效。工程洽商问题在办好签证后再施工，不得擅自施工。
8.所有机械设备材料必须符合标准，设备应该调试运行完好，并有备用设备，在出现严重的设备问题后可以及时调整或更换设备，以确保施工的顺利进行。
9.项目经理部专门设有工程技术处，对各项工程进行技术负责把关，每道工序制定岗位职责，以确保工程质量达到优。
10.实行技术岗位责任制，主要技术及特种工种操作人员必须持证上岗。
11.严格遵守技术操作规程，按设计施工，积极配合监理工作。
12.技术人员在开工前向全体人员作详细技术交底。
13.充分考虑可能影响工程的不利因素，提出并作好相应的补救和处理措施。
14.严把材料进场，搞好复检、抽检，确保材料质量，对混凝土搅拌用料的数量和质量应严格控制，保证混凝土按照《混凝土配合比通知单》中的配比进行配制，确保混凝土的强度和质量。
15.严格贯彻技术交底，技术复核、自检互检和隐蔽工程验收等技术管理制度。技术检查复核的基本内容有：定位轴线尺寸；成孔的深度等。
（三）质量验收要求
工程质量按照国家施工及验收规范等规定进行质量检查、检测的验收。
a、由专职人员对原材料进行检查、检测的管理，严把质量关。
b、按照设计的施工要求进行施工。
c、做好各班组的自检工作和交接工作。
d、做好隐蔽工程的验收工作，防止质量隐患。
e、做好施工记录、技术资料保管工作，保证资料齐全。
f、严格按照国家行业标准《建筑桩基技术规范》（JGJ94-2008）、《建筑地基处理技术规范》（JGJ79-2002）有关条款施工。
g、砼施工严格按照《混凝土结构工程施工验收规范》（GB50204—2002）和《建筑地基基础工程施工质量验收规范》（GB50202-2002）有关规定执行。
七. 安全目标及措施
执行安全管理制度及措施，确保安全生产顺利实施。
项目经理部

生产管理部

安全生产检查组

成孔施工
安全员

清土施工
安全员

机械作业
安全员

用电作业
安全员

砼灌注
安全员

后　勤
安全员

创建安全文明工地
安全保证体系
（二）安全管理体系及保证措施

建立以项目经理为首的有专职安全员及各专业工长、施工班组长等人员参加的安全领导小组，负责施工现场安全及文明生产的管理，监督和协调工作。贯彻“安全第一,预防为主”的方针,现场安全领导小组应定期组织现场安全文明生产检查，发现问题及时整改。
1．安全措施
（1）派专人进行现场检查，并做出切实可靠的安全程度评估；
（2）现场所有电气设备采用三相五线制且均作漏电保护装置；
（3）登高系安全带，钻塔、吊车下严禁站人；
（4）钻机作业区内严禁非施工人员滞留或通过。
（5）进入施工现场人员一律戴安全帽。
（6）各种设备要有专人操作，除操作人员和维修人员外，其他人员不得随意乱动。
（7）施工期间，安全员全面负责安全监督工作，发现不安全因素，随时排除，并采取预防措施。
2.用电安全
（1）现场配电、接线必须电工进行，电工必须持证上岗。电工操作必须穿戴必要的绝缘保护用品。
（2）现场使用的电气设备、线缆等，在使用前均需进行检查其绝缘性能，不符合要求者，严禁使用。
（3）电系统必须实行分级配电。各类配电箱、开关箱的安装和内部设计必须符合有关规定，箱内电器必须可靠、完好，其选型、定值要符合规定。配电电器、电缆应满足用电荷载要求，严禁超负荷用电。
（4）电气设备要采取防雨、防水措施，以免因雨、水损坏绝缘。
（5）各种电气设备和电力施工机械的金属外壳必须采取可靠的接零或接地保护。
（6）焊把线应绝缘良好。电焊机设置地点应防雨、防潮、防砸。从事电焊操作人员必须配戴符合规定的绝缘防护用品。
（7）手持电动工具应符合国家有关标准和规定。工具的电源线、插头和插座应完好，其外绝缘应完好无损。
（8）现场照明必须按规定布线和装设灯具，并在电源一侧加装漏电保护器。
（9）移动、检修电器设备必须先切断电源，严禁带电操作。
（10）现场施工人员不得随意操作与自己工作无关的电器设备。
（11）对现场用电线路、设施进行定期检查，及时发现、消除事故隐患。
（12）对于施工现场及其周围的高压线、变压器等要有醒目的安全标志。
3.机械设备安全
(1)现场所用设备布局合理、安装牢稳，周正，清洁，符合规范要求。
(2)定期对使用设备进行维护保养，保证不带病运转，设备完好率达到100%。
(3)严格按规程进行操作，发现机械故障及时处理，不得硬行运转，以免损坏、降低设备使用寿命或造成其它的损失。
(4)施工中遇地下障碍物，必须请甲方清除后方可施工。
4．防火安全
（1）对于材料和设备储存的仓库或堆放点、施工人员生活区、办公区等要特别注意防火安全，设置足够数量的消防灭火器具、消防水管和消防栓等。
（2）现场施工设备上应配备足够的灭火器材。
（3）现场内严禁吸烟，严禁有明火，以防火患。
八、雨季施工措施
1、进入夏季，必须作好夏季施工准备；
2、安排专人负责收集并掌握每天和以后三天内的天气情况，对施工进行合理调度。
3、准备足够数量的草垫或塑料布，下雨时将基坑及边坡部分覆盖，天晴时及时晾晒。
九.环境保护及文明施工
（一）环境保护
由于施工机械和施工工艺的原因，出现对环境有影响的现象有噪音、粉尘污染等。针对施工中所出现的对环境有影响的问题，我们选择良好的施工机械和科学先进的施工工艺，以降低施工所产生的噪音污染。同时加强施工管理、严格保护环境，达到尽量不给环境造成污染。
施工现场成立以项目生产经理为首的消防、环保领导小组，按照“预防为主，防消结合”的方针，加强对职工的宣传教育，建立健全现场环保及消防管理的规章制度，遵照国家及省市有关的施工现场文明施工，发现问题及时解决。
1、扬尘防治：
1）严格制定执行成品保护措施，以免造成不必要的返工浪费;
2）施工生产的垃圾杂物应及时清理集中堆放，及时装袋运出场外；
3）素混凝土桩施工主要的粉尘来自地面土，每天指派专人负责洒水；
4）清出的土方集中堆放并表面洒水后采用塑料布覆盖；
5）合理进行施工现场的平面布置，做到计划用料，使现场材料堆放降到最低值，保证场内道路通畅；
6）运输散装材料时，车厢后封闭，避免撒落；
2、消防措施：
现场消防工作应以防为主，防消结合，为保证消防安全，施工现场内严禁吸烟，使用气压焊、气割设备时，氧气、乙炔瓶及明火间距要满足安全要求，并要有专人监护。
对火灾隐患,一经发现坚决消除。
电气设备及线路要经常检查，防止发生因线路材料老化等原因，引起的带电起火;易燃易爆危险品应在通风良好的专门仓库存放，保持一定间距并远离火源。
现场内按消防布置图在设有醒目标志的地方配置足够的灭火器材，设专用消火栓;任何消防器材及设备均不得埋在损坏或挪作他用;保持现场道路畅通并满足消防道路的要求。
（二）文明施工
1.各种材料定点存放，摆放整齐，有防雨、防潮措施。
2.机械设备(设施)清洁。
3.生活区室内外清洁，设专人每天清扫，不随地乱扔乱倒废弃物。生活垃圾集中堆放集中清运出现场。生活污水统一排入下水管道。
4.严禁酗酒闹事、偷盗赌博、打架斗殴。
5.遵章守纪，团结互助，与甲方等有关方面真诚协作，与场区周围居民搞好关系。
6.合理调整安排工序，做到文明管理、不扰民施工。
十、施工进度计划
（一）钻机工作效率安排：
一台机组每昼夜分两个班组（即白班和夜班）；一个班组每天完成工作量为33～35根（施工进度计划按33根考虑），即33根/（班组·日）。
（二）施工进度编制说明：
1.设壹台钻机，分两个班组，考虑24小时作业；
2.总桩数约813根，施工作业组每天完成33根桩，共25天；
3.在实际施工中，采用动态信息化施工管理，随现场施工进度及时作好合理的调整安排，避免窝工现象；
4.总工期：25天；
5.如遇特殊情况，工期顺延。

XXXXXXXXXXXXXXXXXX公司
