箱变安装施工方案

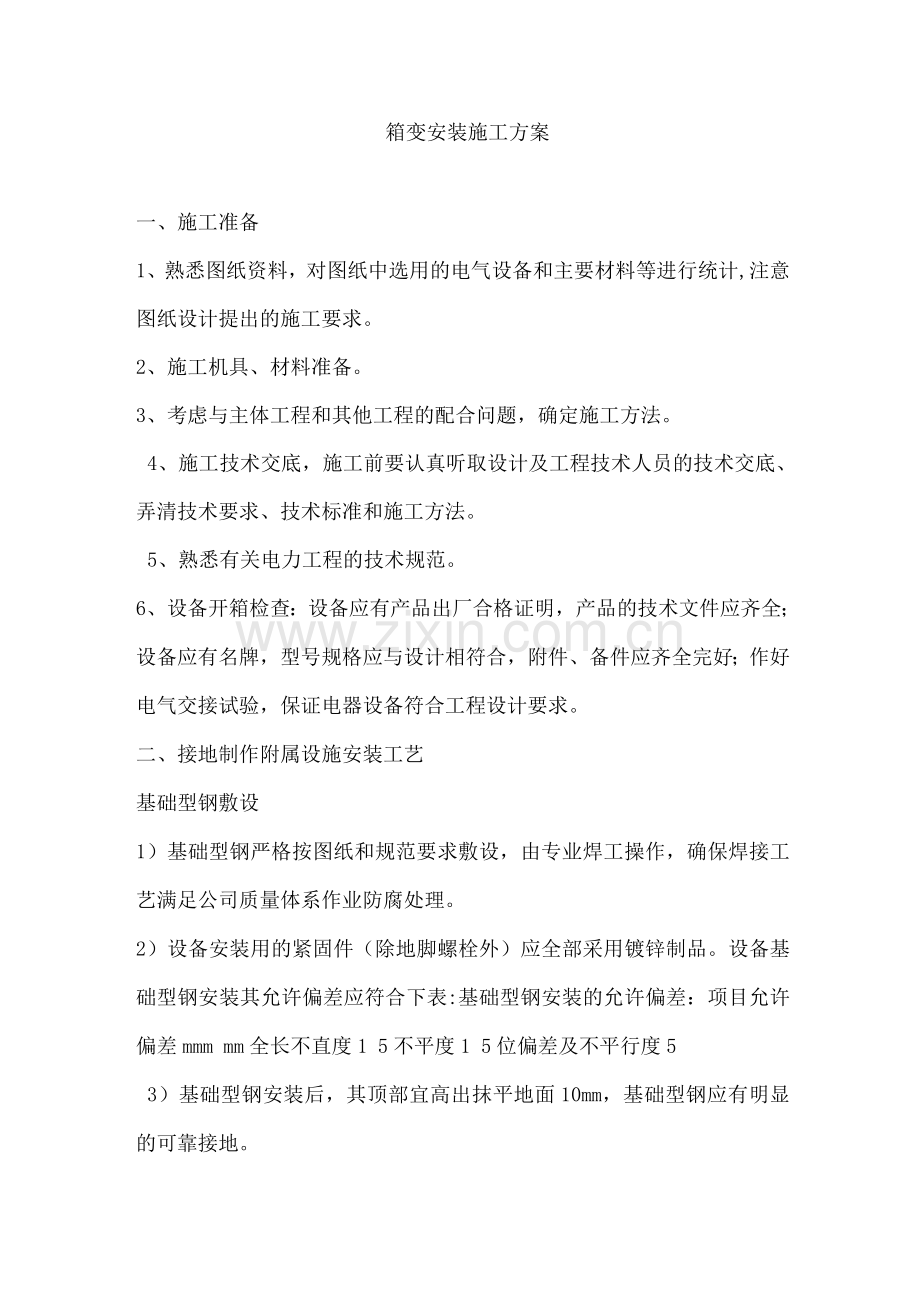

一、施工准备
1、熟悉图纸资料，对图纸中选用的电气设备和主要材料等进行统计,注意图纸设计提出的施工要求。
2、施工机具、材料准备。
3、考虑与主体工程和其他工程的配合问题，确定施工方法。
4、施工技术交底，施工前要认真听取设计及工程技术人员的技术交底、弄清技术要求、技术标准和施工方法。
5、熟悉有关电力工程的技术规范。
6、设备开箱检查：设备应有产品出厂合格证明，产品的技术文件应齐全；设备应有名牌，型号规格应与设计相符合，附件、备件应齐全完好；作好电气交接试验，保证电器设备符合工程设计要求。
二、接地制作附属设施安装工艺
基础型钢敷设
1）基础型钢严格按图纸和规范要求敷设，由专业焊工操作，确保焊接工艺满足公司质量体系作业防腐处理。
2）设备安装用的紧固件（除地脚螺栓外）应全部采用镀锌制品。设备基础型钢安装其允许偏差应符合下表:基础型钢安装的允许偏差：项目允许偏差mmm mm全长不直度1 5不平度1 5位偏差及不平行度5
3）基础型钢安装后，其顶部宜高出抹平地面10mm，基础型钢应有明显的可靠接地。

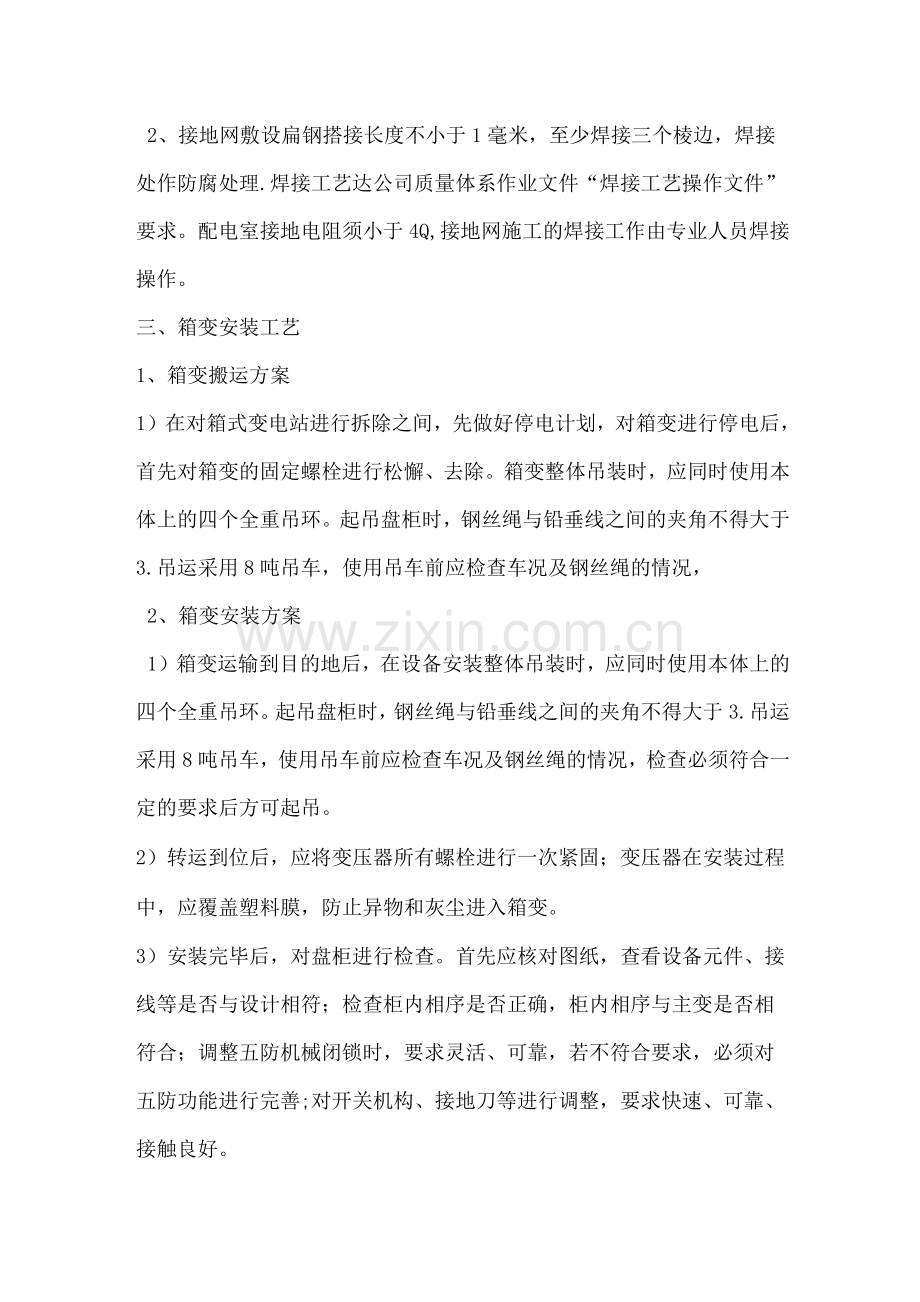

2、接地网敷设扁钢搭接长度不小于1毫米，至少焊接三个棱边，焊接处作防腐处理.焊接工艺达公司质量体系作业文件“焊接工艺操作文件”要求。配电室接地电阻须小于4Q,接地网施工的焊接工作由专业人员焊接操作。
三、箱变安装工艺
1、箱变搬运方案
1）在对箱式变电站进行拆除之间，先做好停电计划，对箱变进行停电后，首先对箱变的固定螺栓进行松懈、去除。箱变整体吊装时，应同时使用本体上的四个全重吊环。起吊盘柜时，钢丝绳与铅垂线之间的夹角不得大于3.吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况，
2、箱变安装方案
1）箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。起吊盘柜时，钢丝绳与铅垂线之间的夹角不得大于3.吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况，检查必须符合一定的要求后方可起吊。
2）转运到位后，应将变压器所有螺栓进行一次紧固；变压器在安装过程中，应覆盖塑料膜，防止异物和灰尘进入箱变。
3）安装完毕后，对盘柜进行检查。首先应核对图纸，查看设备元件、接线等是否与设计相符；检查柜内相序是否正确，柜内相序与主变是否相符合；调整五防机械闭锁时，要求灵活、可靠，若不符合要求，必须对五防功能进行完善;对开关机构、接地刀等进行调整，要求快速、可靠、接触良好。
4）二次线连接
a、检查电缆型号、规格、长度是否与领用计划相符，电缆外观应无损伤，
b、按照电缆清册正确敷设电缆，电缆外观应无损伤，绝缘良好
c、电缆敷设应整齐、美观、其弯曲半径符合规程要求
3、箱变安装流程图：（见下页）
第三节电力电缆安装工艺
一、电力电缆安装工程重点和难点
1、施工人员熟悉施工图，明确设计电缆走向.
2、敷设前应按设计和实际路径计算每根电缆的长度，合理安排电缆敷设.
3、电力电缆在终端头应留有备用长度。
4、电力电缆的相序核对正确，并及时装设清晰标志牌。
5、电力电缆穿入管道时，管道内部应无积水，且无杂物堵塞。
6、穿入管中电缆的数量应符合设计要求；交流单芯电缆不得单独穿管内.
7、金属电缆管连接应牢固，密封应良好，两管应对准；金属电缆管不宜直接对焊。
8、引至设备的电缆管管位，应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管应排列整齐.
二、电力电缆安装工艺的技术标准、质量标准
三、电力电缆施工安全技术措施
1、进入施工现场必须统一着装，戴好安全帽；
2、每天开工前向组员交待施工任务及注意事项；
3、保证施工工具放可靠，防止坠落伤人或设备，工具材料传递时，不应上下抛物；
4、认真填写安装记录、质量监督卡等书面记录，做好施工进度统计,做好图纸资料的整理工作；
5、工作后现场设备、材料、施工机具应按照规定摆放，每天工作结束后，应清扫现场，搞好标准化施工现场。
6、在施放电缆时，防止电缆盘旋转，挂伤施工人员。
7、确保电缆对芯正确。
