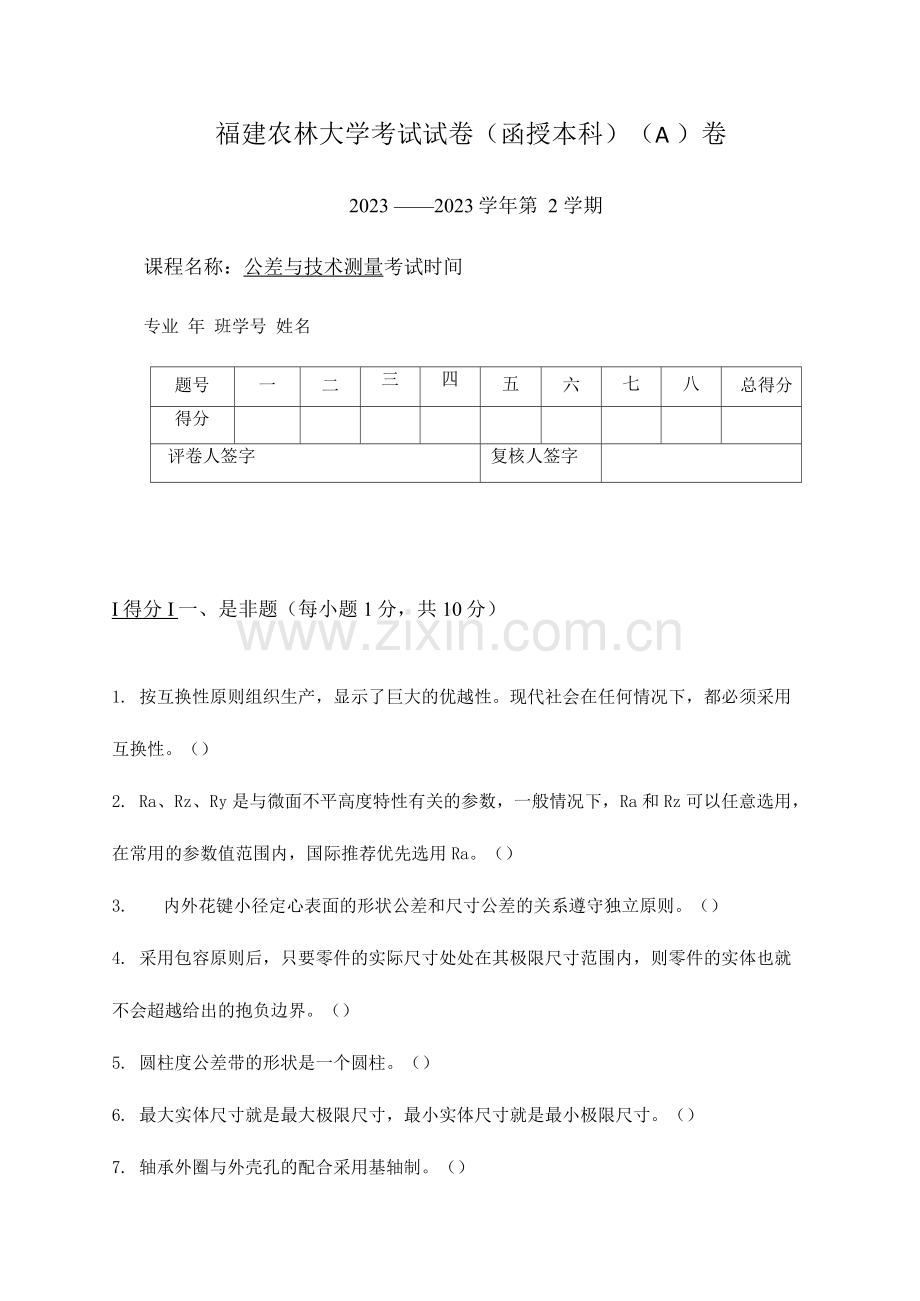

福建农林大学考试试卷（函授本科）（A ）卷
2023 ——2023学年第 2 学期
课程名称：公差与技术测量考试时间
专业 年 班学号 姓名
题号
一
二
三
四
五
六
七
八
总得分
得分

评卷人签字
复核人签字

I得分I一、是非题（每小题1分，共10分）
1. 按互换性原则组织生产，显示了巨大的优越性。现代社会在任何情况下，都必须采用
互换性。（）
2. Ra、Rz、Ry是与微面不平高度特性有关的参数，一般情况下，Ra和Rz可以任意选用，
在常用的参数值范围内，国际推荐优先选用Ra。（）
3. 内外花键小径定心表面的形状公差和尺寸公差的关系遵守独立原则。（）
4. 采用包容原则后，只要零件的实际尺寸处处在其极限尺寸范围内，则零件的实体也就
不会超越给出的抱负边界。（）
5. 圆柱度公差带的形状是一个圆柱。（）
6. 最大实体尺寸就是最大极限尺寸，最小实体尺寸就是最小极限尺寸。（）
7. 轴承外圈与外壳孔的配合采用基轴制。（）

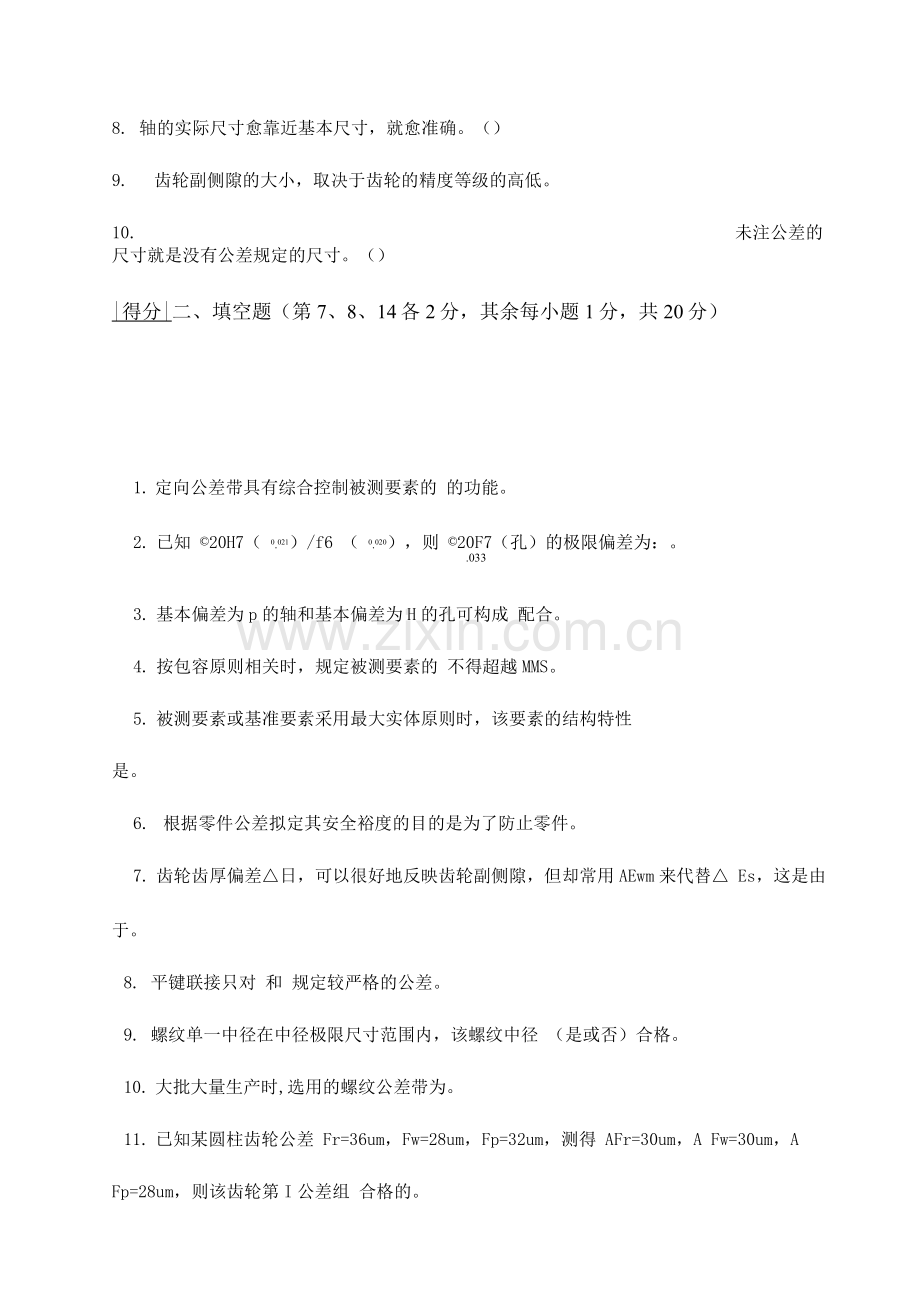

8. 轴的实际尺寸愈靠近基本尺寸，就愈准确。（）
9. 齿轮副侧隙的大小，取决于齿轮的精度等级的高低。
10. 未注公差的尺寸就是没有公差规定的尺寸。（）
|得分|二、填空题（第7、8、14各2分，其余每小题1分，共20分）
1. 定向公差带具有综合控制被测要素的 的功能。
2. 已知 ©20H7（ 0.021）/f6 （ 0.020），则 ©20F7（孔）的极限偏差为：。
.033
3. 基本偏差为p的轴和基本偏差为H的孔可构成 配合。
4. 按包容原则相关时，规定被测要素的 不得超越MMS。
5. 被测要素或基准要素采用最大实体原则时，该要素的结构特性
是。
6. 根据零件公差拟定其安全裕度的目的是为了防止零件。
7. 齿轮齿厚偏差△日，可以很好地反映齿轮副侧隙，但却常用AEwm来代替△ Es，这是由
于。
8. 平键联接只对 和 规定较严格的公差。
9. 螺纹单一中径在中径极限尺寸范围内，该螺纹中径 （是或否）合格。
10. 大批大量生产时,选用的螺纹公差带为。
11. 已知某圆柱齿轮公差 Fr=36um，Fw=28um，Fp=32um，测得 AFr=30um，A Fw=30um，A
Fp=28um，则该齿轮第I公差组 合格的。
12. 某金属切削机床主轴上，一直齿圆柱齿轮的园周速度为6m/s，机床功率7.5KW，该齿轮
三个公差组应选用精度等级为（噪声未加限制）。
13. 矩形花键采用 定心方式。
14. 齿轮副侧隙的选择与 和 有关。
k一K
15. 评估轴素线直线度误差的最小包容区是^
8N9
16..对的选择轴承配合时,应考虑.的重要因素有.….和 等
17.某螺钉联接的通孔与螺钉间最小间隙为4.8pm，则被联接的零件孔轴线的位置公差
A 工n „0.015
为.
为:。 AB
⑥0项A B
得分 三、改错题(第1小题8寸，第2小题2分，共10分)
1. 指出下图中没有按下列形位公差规定进行标注的错误，并加以改正。(8分)
(1) .两个①40m6园柱面遵守包容原则；
(2) .两个①40m6园柱面的园度公差为0.04mm;
(3) .轴肩端面I和II对两个①40m6园柱的公共轴线的端面园跳动公差为0.12mm;
(4) .巾60g6园柱的轴线对两个①40m6园柱的公共轴线的同轴度公差为0.01mm;
(5) .键槽8N9对巾60g6园柱轴线的对称度公差为0.015mm.

2. 大量生产7HLGB195-88的直齿园柱齿轮（m=3mm,Z=30, a=20°）选择的评估指标为
AFi",Aff,Afpb，AEs，问这些指标选择是否合适?如不合适,应如何改正。（2分）
S
四、公差解释与标注。（共20分）
（除实际尺寸范围为每格1分外，其余每格均为0.5分）
图样序号
实际尺寸范围
mm
被测要素
采用公差
原则
被测与基准均处在最大实体状态时允许公差值
mm
被测与基准均处在最小实体状态时允许公差值
mm
基准要素抱
负边界名称
I

II

III

IV

V

GH
实测这一零件，测行结果如下（单位mm）：
①49.99,①99.99，同轴度为①0.02。试

判断五种标注的合格性。
图号
I
II
允许的公
差值

零件合格
与否

III
IV
V

得分|五、计算题。（每小题10分，共40分）
1.一普通车床主轴尾架采用E309滚动轴承（内径①45 ,外圆巾1），内圈与主轴连接，
or
外圈安装在箱体上；假如承受定向力，且P=2023N（C =20.5KN）,采用剖分式壳体；试拟定与外圈配合的外壳孔的公差带，并画出公差带图。
2、有一外螺纹 M20-6h(p=2.5mm,d2=18.370mm), AP广50 pm,牙型半角偏差△寸=一60
△—右=+80 ，若要保证中径合格，求实际中径的允许变动范围。
3、已知一直齿齿轮副为 7-6-6 HJ GB195-88,m=6mm, a=20°,Zi=20,Z2=1,齿宽 b=50mm,试拟定小齿轮的检查组（单件小批量生产）及相应的公差值，试求Ewms和Ewm「的值。
A
4. 图示零件，先车外圆，后加工孔。为了保证入】设计规定，试计算A2的基本尺寸和极限偏差。
Ai(10-0.i
A3(5 06
