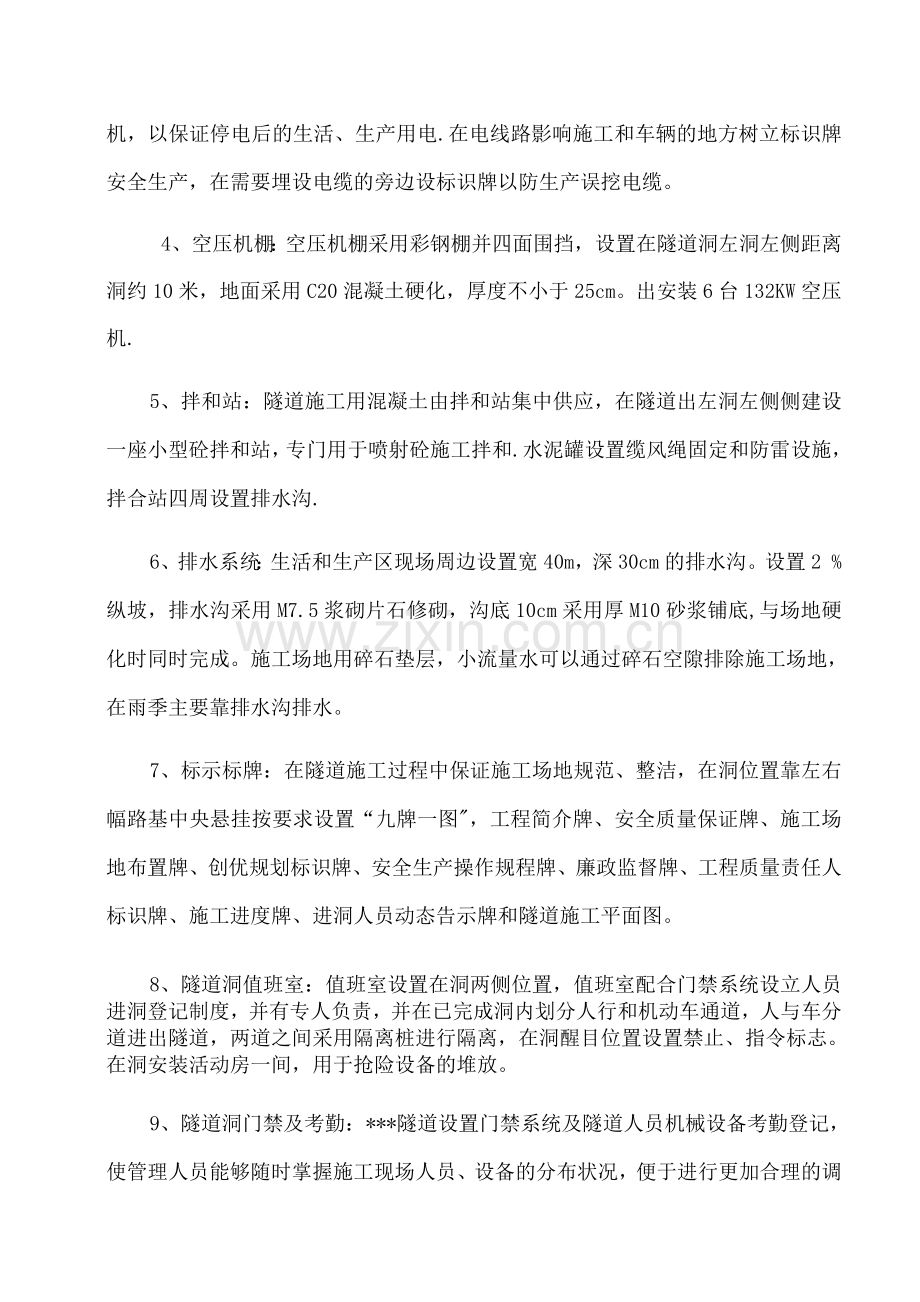

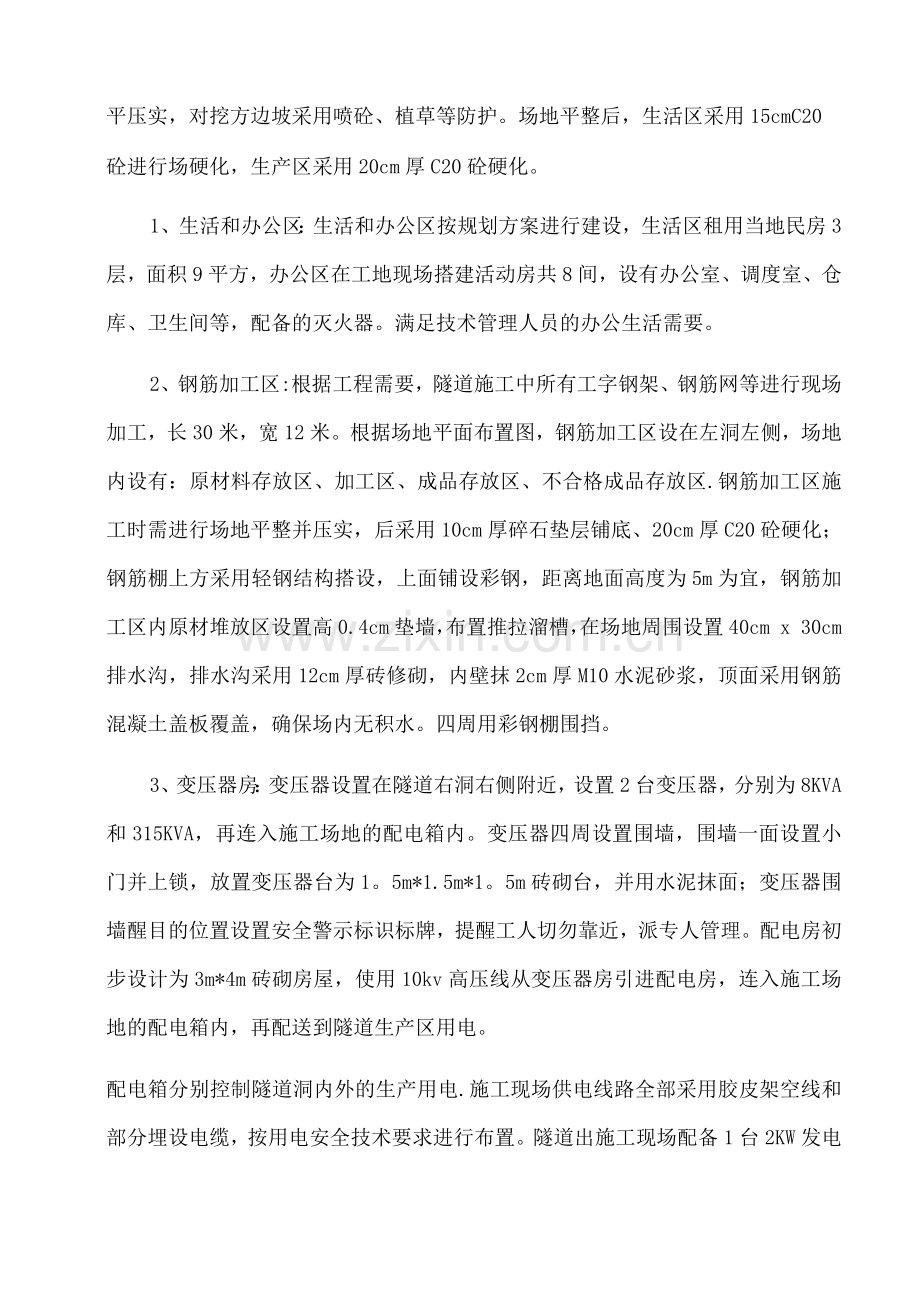

隧道临建设施建设施工方案一、工程概况本道路工程起点顺接* *，位于*，终点* ；线路全长2KM, 隧道出位于*。*隧道，双洞分离式布置，左线550m，右线6m（一）、隧道设计技术标准公路等级：城市主干路（双向六车道）。隧道设计速度：60km/h。隧道建筑界限：隧道建筑限界项目净宽（m）净高（m）主洞13.255.0车行横洞4.55.0人行横洞2.02。5二、*隧道出临建设施根据现有隧道出施工场地，我部在施工前按照规划好的洞临建设施布置图，进行临建设施建设施工.施工前先在隧道出边仰坡开挖线外5米处设置截水天沟，然后再进行明洞开挖，利用明洞开挖的土石方，沿线路中线填筑1#施工便道，挖机配合人工进行场地初平，其次用压路机进行反复碾压整平压实，对挖方边坡采用喷砼、植草等防护。场地平整后，生活区采用15cmC20砼进行场硬化，生产区采用20cm厚C20砼硬化。1、生活和办公区：生活和办公区按规划方案进行建设，生活区租用当地民房3层，面积9平方，办公区在工地现场搭建活动房共8间，设有办公室、调度室、仓库、卫生间等，配备的灭火器。满足技术管理人员的办公生活需要。2、钢筋加工区:根据工程需要，隧道施工中所有工字钢架、钢筋网等进行现场加工，长30米，宽12米。根据场地平面布置图，钢筋加工区设在左洞左侧，场地内设有：原材料存放区、加工区、成品存放区、不合格成品存放区.钢筋加工区施工时需进行场地平整并压实，后采用10cm厚碎石垫层铺底、20cm厚C20砼硬化；钢筋棚上方采用轻钢结构搭设，上面铺设彩钢，距离地面高度为5m为宜，钢筋加工区内原材堆放区设置高0.4cm垫墙，布置推拉溜槽，在场地周围设置40cm x 30cm排水沟，排水沟采用12cm厚砖修砌，内壁抹2cm厚M10水泥砂浆，顶面采用钢筋混凝土盖板覆盖，确保场内无积水。四周用彩钢棚围挡。3、变压器房：变压器设置在隧道右洞右侧附近，设置2台变压器，分别为8KVA和315KVA，再连入施工场地的配电箱内。变压器四周设置围墙，围墙一面设置小门并上锁，放置变压器台为1。5m*1.5m*1。5m砖砌台，并用水泥抹面；变压器围墙醒目的位置设置安全警示标识标牌，提醒工人切勿靠近，派专人管理。配电房初步设计为3m*4m砖砌房屋，使用10kv高压线从变压器房引进配电房，连入施工场地的配电箱内，再配送到隧道生产区用电。配电箱分别控制隧道洞内外的生产用电.施工现场供电线路全部采用胶皮架空线和部分埋设电缆，按用电安全技术要求进行布置。隧道出施工现场配备1台2KW发电机，以保证停电后的生活、生产用电.在电线路影响施工和车辆的地方树立标识牌安全生产，在需要埋设电缆的旁边设标识牌以防生产误挖电缆。4、空压机棚：空压机棚采用彩钢棚并四面围挡，设置在隧道洞左洞左侧距离洞约10米，地面采用C20混凝土硬化，厚度不小于25cm。出安装6台132KW空压机.5、拌和站：隧道施工用混凝土由拌和站集中供应，在隧道出左洞左侧侧建设一座小型砼拌和站，专门用于喷射砼施工拌和.水泥罐设置缆风绳固定和防雷设施，拌合站四周设置排水沟.6、排水系统：生活和生产区现场周边设置宽40m，深30cm的排水沟。设置2 %纵坡，排水沟采用M7.5浆砌片石修砌，沟底10cm采用厚M10砂浆铺底,与场地硬化时同时完成。施工场地用碎石垫层，小流量水可以通过碎石空隙排除施工场地，在雨季主要靠排水沟排水。7、标示标牌：在隧道施工过程中保证施工场地规范、整洁，在洞位置靠左右幅路基中央悬挂按要求设置“九牌一图，工程简介牌、安全质量保证牌、施工场地布置牌、创优规划标识牌、安全生产操作规程牌、廉政监督牌、工程质量责任人标识牌、施工进度牌、进洞人员动态告示牌和隧道施工平面图。8、隧道洞值班室：值班室设置在洞两侧位置，值班室配合门禁系统设立人员进洞登记制度，并有专人负责，并在已完成洞内划分人行和机动车通道，人与车分道进出隧道，两道之间采用隔离桩进行隔离，在洞醒目位置设置禁止、指令标志。在洞安装活动房一间，用于抢险设备的堆放。9、隧道洞门禁及考勤：*隧道设置门禁系统及隧道人员机械设备考勤登记，使管理人员能够随时掌握施工现场人员、设备的分布状况，便于进行更加合理的调度管理以及安全监控管理.当事故发生时，救援人员可根据门禁系统所提供的数据，迅速了解有关人员的情况，及时采取相应的救援措施，提高应急救援工作的效率；并在左右洞搭建活动房一间，专用于抢险设备的存放。10、供风、供水、供电与照明供风:左右洞通风机位于洞中间位置选址修建，单台通风机功率110KW,供风能力满足隧道正常施工需要，供风管路布置应尽量避免压力损失，保证工作面使用风压不小于0。5MPa。供水：在洞附近采用水井钻机钻造水井，用于生产用水，按施工需要的供水压力(水压不小于0。3MPa )合理选址修建高位水池，安装上、下水管路；生活用水可使用当地村庄自来水。供电：(1) 、本隧道属中隧道,考虑高、中压进洞，以满足施工需要。(2) 、隧道施工供电应采用4/230V三相七线供电系统，其中两条为照明专用线路；动力设备应采用三相380V；照明电压一般作业地段不宜大于36V，成洞段和不作业地段可采用220V，手提作业灯为1224V;选用的导线截面应使低压线路末端要点电压降不应大于10%； 36V及24V线不得大于5%;高压分线部位应设明显危险警告标志;所有配电箱和开关应全部进行责任人和用途标识。(3) 、洞外变电站应设置防雷击和防风装置，且宜设在靠近负荷集中地点和设在电源来线一侧；当变电站电源线需跨越施工地区时，其最低点距人行道和运输线路的最小高度应满足:电压35KV时7。5m ,电压610KV时6.5m，电压4V时6m;变压器容量应按电气设备总用量确定，当单台电动设备容量超过变压器容量1/3时，宜适当增加启动附加容量。(4) 、固定的电线路，采用绝缘良好的胶皮线架设；施工地段的临时电线路采用橡套电缆；(5) 、照明和动力线路安装在同一侧时，必须分层架设。电线悬挂高度应满足:110V以下电线离地面距离不应小于2m, 4V时应大于2.5m, 610kV时不应小于3。5m.供电线路架设一般要求高压在上、低压在下，干线在上、支线在下，动力线在上、照明线在下。施工期间“三管两线”应架设、安装顺直、整齐，按下图所示布置。三管两线布置示意图照明:项目部采购一批应急照明灯，洞外路基段各设置一盏高瓦数LED照明灯。
