专项施工方案-布展方案.docx

（二十五）、多媒体展示制作方案
一•施工方法及工艺措施
1、现场定位测量
按照施工图中的设备、线路位置，进行现场实地测量，投影机的安装支、吊架均属标准件，其长度往往不能满足投影机安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货.
2、支、吊架加工制作安装
首先根据支、吊架设备的重量，选用适当的型材,如角钢或扁钢.按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。安装时要注意安装的牢固性，确保安全。
3、线路敷设
多媒体系统是依靠两种形式的电缆连接起来的。220V交流电源供电线路，从系统总配电箱到主机，到投影机，信号电缆从主机至投影机到摄像枪，主机到音响系统.信号线路不宜与强屯线路同管或并行敷设，走线方式及要求应符合下表。
分类
举例
说明
安装要求
干扰线路
220V交流供电线路
高电平线路，易对其
他线路造成干扰
距其他线路45cm以
上，双线绞合行走
敏感线路
音视频传输电缆
是低电平线路、容易
受到感应和干扰
互相间距5CM以上，屏蔽线可不考虑间距

4、投影机的安装
安装前每个投影机均加电进行检测和调整，处于正常工作状态的投影机方可安装。
不可自行拆卸投影机。
搬运投影机时应小心，不可撞击或摇晃投影机。

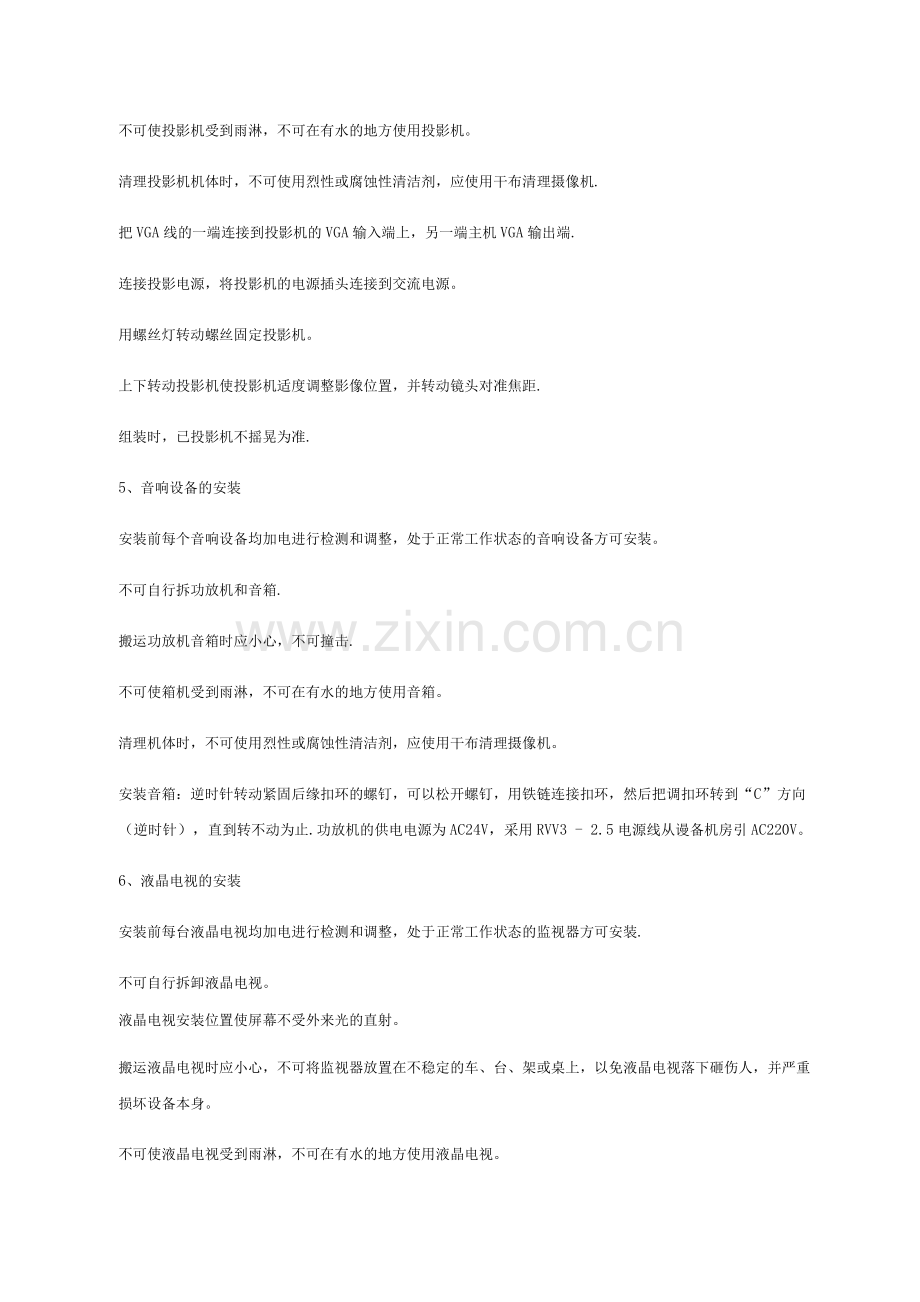

不可使投影机受到雨淋，不可在有水的地方使用投影机。
清理投影机机体时，不可使用烈性或腐蚀性清洁剂，应使用干布清理摄像机.
把VGA线的一端连接到投影机的VGA输入端上，另一端主机VGA输出端.
连接投影电源，将投影机的电源插头连接到交流电源。
用螺丝灯转动螺丝固定投影机。
上下转动投影机使投影机适度调整影像位置，并转动镜头对准焦距.
组装时，已投影机不摇晃为准.
5、音响设备的安装
安装前每个音响设备均加电进行检测和调整，处于正常工作状态的音响设备方可安装。
不可自行拆功放机和音箱.
搬运功放机音箱时应小心，不可撞击.
不可使箱机受到雨淋，不可在有水的地方使用音箱。
清理机体时，不可使用烈性或腐蚀性清洁剂，应使用干布清理摄像机。
安装音箱：逆时针转动紧固后缘扣环的螺钉，可以松开螺钉，用铁链连接扣环，然后把调扣环转到“C”方向（逆时针），直到转不动为止.功放机的供电电源为AC24V，采用RVV3 - 2.5电源线从谩备机房引AC220V。
6、液晶电视的安装
安装前每台液晶电视均加电进行检测和调整，处于正常工作状态的监视器方可安装.
不可自行拆卸液晶电视。
液晶电视安装位置使屏幕不受外来光的直射。
搬运液晶电视时应小心，不可将监视器放置在不稳定的车、台、架或桌上，以免液晶电视落下砸伤人，并严重损坏设备本身。
不可使液晶电视受到雨淋，不可在有水的地方使用液晶电视。
清理液晶电视机体时，不可使用液体清洁剂或喷雾清洁剂，应使用湿布擦拭.
通风：在设备外壳的后部或底部设有槽缝和开用来通风，以确保本设备运行可靠，
并防止设备过热，不得将本品放置在床、沙发、地毯或类似的表面上，以免开被堵塞
或覆盖，也不得将本品放置在散热器或加热器附近.
电源:本设备的电源范围为AC: 90V~260V，使用随本机提供的电源线缆接入220V交流电源，另一端插入监视器后部的电源。
7、控制室设备的安装
包括:机柜、矩阵切换控制器、功放、音频处理器、键盘、融合主机等。
符合施工图、安装接线图、说明书要求.
设备安装前应用检查。
设备外形完整，内表面漆层完好。
设备的外形尺寸、设备内的主板及接线端的型号、规格符合设计规定。
设备及设备构件连接紧密、牢固，安装用的坚固件应有防锈层。
有底座的设备的底座尺寸应与设备相符。
设备底座安装时，机架与地面固定应竖直平稳，其表面保持水平，垂直偏差、几台并排安装的前后偏差符合要求。
按系统设计图检查主机设备之间的连接电缆型号以及连接方式是否正确.
机架和控制台内的设备和部件的安装，设备应牢固端正，紧固件应紧固.接插件应
接触可靠，内部接线符合设计要求。
8、设备配接线
音视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是，线芯和屏蔽层均应焊接在插
头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母应将插头插座锁紧。安装时应合理计算每根电缆的长度，按照每盘电缆的总长综合考虑，尽量减少中间接头。
控制室采用单相220V、50HZ电源供电.
引入投影机的电源线、视频电缆，在引出保护管时，要用金属蛇皮管、塑料波纹管或聚氯乙稀软箐进行保护，每根线材均应有足够的松弛度。
9、信号传输及设备布置
长距离传输中确保视频信号强度，从发送端到接收端传输净衰减不大于3dB。投影机安装点尽可能避开强电磁干扰源，投影机安装点需稳定牢固，在镜头视场内，避免强光直射。
10、接地、供电、屏蔽、布线及防雷措施
系统的供电及接地好坏直接影响系统干扰能力，总的思路是消除或减弱干扰，切断干扰的传输途径，提高传输途径对于干扰的衰减作用，具体措施是：
(1) 接地：
整个系统采用单点接地，接地母线采用铜质线，采用综合接地系统，接地电阻不得大于1Q，为了保证整个系统采用单点接地，在工程实施中做到视频信号传送过程中每路信号之间严格隔离，单独供电，信号共地集中在中心机房，接地措施的科学合理，可有力地保证了系统的搞干扰性能.
(2) 供电：
投影机、液晶电视等的电源都由控制室集中供给。
(3) 屏蔽：
视频传输电缆、投影机的电源线和控制线均穿金属管敷设，金属管接地。视频传输电缆与电源线、控制线不共管。
（4）布线：
传输电缆、电源线及控制线不与电力线共管。传输电缆、控制线尽可能采用整根完整电缆.不允许电缆作普通人工连接加长。对确实对接的，采取专门的连接措施作好连接处理.
（5）防雷措施：
外壳及地线的处理均作防雷方面的处理措施.可抵御一般性的雷击。
二.系统调试方法
1、电源检测
关闭监控台、柜上的总电源开关，检测交流电源电压，检查稳压装置的线路排列、电压表读数等。
关闭各电源分路开关，给机柜送电，测量各输出端电压，直流输出的极性，给每一回路送电，检查电源指示灯等。
检查各设备端电压.
2、线路检查
对电缆进行校线，按施工图检查配线，查对接线是否正确，对接错的线进行修改，并修改其编号。
采用250V兆欧表对控制电缆绝缘进行测量，其线芯与线芯、线芯与地线绝缘不应小于0.5MQ。
用5V兆欧表对电源电缆绝缘进行测量，其线芯间和线芯与地线的绝缘不应小于0。5MQ。
3、接地电阻测量
系统中所有的接地极的接地电阻均应进行测量，经测量达不到设计要求时，应在接地极回填土中加入中性降阻剂以降低接地电阻或补丁接地极，直至达到设计要求。
接地电阻值应做好记录，
最后写入调试报告，作为工程竣工资料交建设单位存档。（系统接地电阻为4Q）。
4、单体调试
设备的单体调试一般在安装出货前进行.
取音视频电缆和电源电缆3〜5m, 一头接监控台、柜配线箱接线端子，另一头接相应的插头。若某些小系统，不设专用监控台、柜，可以直接按系统构成原理图进行接线。首先按系统图接线，接通电源，电源指示灯亮。
对投影机，功放机，音箱其功能进行逐项试验，分别试验其工作情况，当各种功能均能满足设计要求，方可进行安装.并对保护电路进行检查，并作必要的试验调整.
接通投影机进行调试，开通投影机，若设备指示灯亮，则开通投影机开关，显视图象，图象清晰时，可调节变焦，遥控自动光圈，观察变焦过程中的图象清晰度，对于出现的异常情况可作好记录，若各项技术指标都能达到产品说明书中的数值。
由于设备的出厂到运输以及现场的存放，在安装以前做一般项目单机试验是必要的。利用上述方法，可以对所有的投影机、控制器、服务器进行单体试验，试验时应做好试验记录，及时编写调试报告.
当各种设备单体调试完毕后，对存有质量问题的设备应请生产厂家进行更换或维修，若各单体设备经过单体调试，确认工作正常时,可以进行系统调试，按照施工图对每台摄像机进行编号，开通总电源，现场用对讲机进行联系，再开通每一投影机回路，遥控变焦、自动光圈，对图像发黑（发暗）的地方，应对投射区域的照明灯具的方位进行调整，以提高图像质量。
逐个投影回路进行调试，对于屏幕出现干扰杂波的，应重点检查机器附近是否存在强电磁场源,并对视频接头处的焊接进行检查，以防虚焊所引起的杂波干扰。
在系统调试过程中，每项试验应做好记录，及时处理安装中系统出现的问题，处理情况也应做好记录。当各项技术指标都达到设计要求时，系统并经过24小时连续运行，编写调试报告，绘制竣工图，向建设单位提供施工质量评定资料、开、竣工报告和设备开箱资料等，并提出交工验收请求.
1。18。15布展灯光的技术措施
（一）.展示灯光的分类展览中的照明设各不仅仅是使展示空间具有一定的光亮度，也不仅仅是为了让观展者看清展示的展品，科学、适宜的照明设计对于烘托整个展示空间的设计风格与特色、塑造展示主体形象都至关重要.由于展示的特性，使得展示照明设计与一般室内照明有所不同，展示空间的光环境更讲究渲染。
从常规来看，展示环境的光分布大致可分为照明光源、聚光光源、装饰光源、动感光源和感应光源.
照明光源，也称主光源，常用的发光体多为日光灯、射灯、金卤灯（有冷色光和暖色光之分）、冷光灯等。一般照明光源是展示环境内照明的主体。
聚光光源，一般指在展示空间中对主体光源进行补充，对展品及某个空间造型进行强调照明，并帮助主体光源达到某种空间效果的光源。
艺术装饰，多采用造型优美的灯具对空间进行气氛修饰，有时也使用与空间造型相结合的灯箱或者有色光源来渲染空间艺术气氛.
动感光源，使用不断变化的灯光达到最大的视觉注意力，以此来突出展示的重点空间•动感光源多用于展示空间的气氛渲染，常用光源为闪烁的霓虹灯、变换图形的幻影灯等。
（二）.灯光的展示效果
对灯光展示效果剔除以下要求：
1. 视不同的活动或工作需要，对照度予以合理配置，创造良好的视觉生理环境；
2. 选用光色和显色性接近于日光的人工光源；
3. 室内装饰材料的色彩，宜采用接近于无彩色表面的材料，以防止由于互相放射而影响展品的显色性；
4. 防止镜像反射。表面光滑的展品或通过玻璃橱柜观看的展品往往会出现镜面反射现象，设计时应尽可能避免。
5. 避免直接眩光和防止反射眩光。合理布置光源或采光窗，保证晨品的照度高于展室其它部位的照度是克服眩光的关键.在一般情况下，观赏者位置的亮度推荐为展出面亮度的1/2以下。
6、根据不同展品的照明要求,采用直接照明和间接照明。
(三) .展示灯光技术要求
1、照度要求
⑴对于平面展品，最低照度与平均照度之比不应小于
0。8,但对于高度大于1.4m的平面展品，则要求最低照度与平均照度之比不应小于0.4。
(2) 只有一般照明的陈列室，地面最低照度与平均之比不应小于0。7。
(3) 灯光长期照射会损伤展品，因此灯光的设计和安装必须注意，可按照中国《博物馆建筑设计规范》中提出展品照度的推荐值设计制作。
2、眩光限制
(1) 、在观众观看展品的视场中，不应有来自光源或窗户的直接眩光或来自各种表面的反射眩光。
(2) 、观众或其他物品在光泽面(如展柜玻璃或橱窗玻璃)上产生的映像不应妨碍观众观赏展品.
(3) 、对表面有光泽的展品，在观众的观看方向不应出现光幕反射。
3、光源的颜色
(1) 、应选用色温小于。33K的光源作照明光源。
(2) 、在对辨色要求高的场所，应采用一般显色指数(Ra )不低于90的光源作为照明光源。对辨色要求不高的场所，可采用一般显色指数不低于60的光源作为照明光源。
4、立体感对于立体的展品，应表现其立体感，立体感应通过定向照明和漫射照明的结合来实现。
5、保护展品
展品在长时间展出过程均受到光线的照射，如不控制好室内光线，展品将在展出一段时间后造成损害，因此必须重视。灯光的深化设计和施工期间，对不同的展品应配以不同的光源，在照亮展品的网时有效地保护展品。
1.18。10展示灯箱制作施工方案
1、安装工作顺序
设计支架一一下料一一焊接一一固定一一安装灯箱
2、灯箱制作材料
龙骨：木条或角铁或铝合金型材制作.
光源：日光灯管两套。
面板：有机玻璃色板或PVC色板.
支架：三角铁架。
3、操作工艺要点
设计：顾额所需设计要求制定好灯箱的尺寸、颜色、字体的主次排列图文的变化、
横竖摆放。另外还要看安装现场制定支架.以设计为基础计算每个字的大小、字型、颜色，进行搜字。
龙骨：用料：20 x 20或30 x 30。
角铁：有条件的自己加工，无条件可外加工。
木材:用2x2公分的方木进行钉架。
下料：长度和宽度各四根，长、宽的尺寸均减去0。5公分=木料长。两头锯2x1的榫头，抹上白乳胶粘贴然后钉上。厚度尺寸减去两个料厚+0。5=厚度长度.然后抹上白乳胶用钉子钉上。
铝料：用地柜铝合金料，高宽长尺寸不变。锯成45度角，用插件联接。
安灯：一般用日光灯管两、三根。40WI。2米长灯管，用l。3米以上灯箱.30W灯管0。9米长，用在1。1米以上灯箱。厚度一般在20-25公分。
所以与顾客洽谈时，一定要考虑有机板（规格是1830 x 12mm ）节约用料问题，考虑日光灯管长度问题。
安装时，在灯管座两端用螺丝安装灯头、别火，镇流器也就安放在旁边，别火最好试燃后用胶布粘牢.电源线按镇流器的电路接好，电线用粗一点在0。7mm和0.8mm随木框架按荧光灯镇流器示意图走线.
板面：白色底居多，分乳白、磁白两种有机玻璃板.一般爱用磁白板:一是白磁板,
面白：二是剩料可以加工小字用，否则乳白粘贴用不成，红底反红，兰底反兰，苯板字也做不成，能看见胶痕迹印。灯箱用勾刀把板面栽好,长宽尺寸均比木框小2-3mm.
上板：钉小钉（15mm）时，先用电钻钻个小眼，否则硬钉爱裂，钉在最边沿5mm即可，一米多长的钉上三、四个即可。20mm宽侧板只钉4个钉即可。在侧面钻眼把电线穿出来.
上铝条：用20 x 20mm铝角，长度宽度均比上好有机玻璃板面大出2mm来。铝角头按45度角锯开，镖钉均钉在20mm厚的侧面上，正面包括楷书。人看不见钉。
粘贴有机字：按设计把文字排列在灯箱上轻轻地打上格，把字摆正，然后用有机玻璃胶进行粘贴，粘贴方法有两种，一种是粘有机胶水滴上，另一种用医用针管，吸有机胶水，轻轻地注射边缘。第二种比第一种好。检查一下有无错字、掉字、反字的，检查每个字是否粘牢，有漏掉的没有。
清净：用干净的小块布，沾点水，再挤点牙膏进行均擦，均擦后，再用布块沾点水，
大面积擦，水不易多，布湿即可.
1。18.11展示照明制作施工方案
陈列展览照明制作主要包括展厅照明、展柜内照明。
前者主要是满足观众参观陈列展览时，展览通道的照明。后者则侧重对柜内展品的照明。本工程灯具需同时满足照明和艺术装饰的功能。
照明制作是指人工光源的设计及制作。人工灯光照明主要由灯具和光源两部分组
成.灯具分为可调与不可调.目前，陈列展览使用的灯具一般均为可调。可调的概念主要指调整灯具的角度、光照范围及亮度.其技术要求一般应具有防紫外线、防内部光源积热等保护装置.主要功能有散光源和点光源。
光源主要有日光灯及射灯两大类。日光灯的特点是温度低，照度高；光纤灯在目前应该是比较理想的展品照明光源，其优点是紫外线系数低、照度高、低温、可调性强，有利于展品的保护；石英灯的优点是聚光好，适于局部照明；白炽灯照度高，适于展厅环境的照明.
陈列展览的照明制作不仅是将照明设备配置齐全，最重要的是对灯光的调试，灯光调试的妤坏，会直接影响到展出的效果。灯光调试对一些珍贵展品的展示起着十分重要的作用，高水平的灯光设置可以突出展品本身的特殊及亮点，使展品焕发出夺目的光彩.因此，布展要专业的、经验丰富的工程师指导现场安装，根据展品的展示达到最佳效果
艺术字安装方案
（一）.金属字安装
金属字安装有明钉和暗钉两种。
明钉法是将做好的字边焊上吊挂件，在悬挂位置相应的地方做记号，将字移开，用钻打眼，用自攻丝或木螺丝固定即可。
暗钉法是在字的铜边条上钻孔，钻好孔的字在招牌面上规划好并做好记号，将字移开，在做好记号的招牌面上钉上5cmX8cm木块，然后将字固定在木块上即可。
粘贴法也有明粘和暗粘
在墙身施工前，吊顶面的龙骨架吊装应完毕，需要通入墙面的电气管线应敷设到位，必要的施工材料已进场，所有隐蔽工程已做完，施工所需的机、工具已准备就绪。
2、弹线：靠建筑墙体的单边木墙身弹线,通常按钢骨架和木龙骨的分档尺寸，在建筑墙面上弹出分隔线。通过弹线,找出施工的基准点和基准线，使工人在施工中有所依据。
3、刷防火漆：所有木结构墙身均需防火处理。应在制作墙身木龙骨上与木夹板的背面，涂刷三遍防火漆。
4、木墙身安装施工
安裴钢骨架：在墙面安装膨胀螺栓，按图纸及规范安装钢骨架，并涂防火防锈漆。
安装轻钢龙骨：墙面安装轻钢龙骨，间距符合规范和设计要求。
木龙骨：由于墙面造型多样，在造型必要处增加木龙骨或木垫块作辅助支撑使用。
骨架与建筑墙身的固定：首先检查、修整墙身的平整度和垂直度，对于平整误差在lOmm以内的墙体抹灰修正；平整误差大于lOmm的，则需在建筑墙体和骨架之间加木垫调整。并再用16〜20mm的冲击钻头在建筑面弹线交叉点钻孔，孔距6mm左右，孔深大于60mm，将木楔打入钻孔中。最后固定木龙骨架，将其立起靠在建筑物墙面上，检查垂直和水平并加以矫正，校正好后固定，用圆钉将木龙骨架与打入墙洞的木楔钉接牢固。
安装木夹板:挑选出色泽一致，无残次的木夹板，四边刨出宽,5mm左右的45。倒角。用15mm或25mm铁钉固定，9mm左右夹板用30~35mm铁钉固定，12mm厚夹板用35~40mm铁钉固定.钉入夹板的钉头，可预先打扁，直接钉入夹板；或待在夹板上钉好后，用尖头冲子逐个将钉头冲入夹板内lmm;如不对钉头进行处理，钉头的锈蚀将破坏装饰效果。
饰面及收：在夹板墙身基面上，可进行的饰面种类有：贴墙纸饰面、贴墙毡饰面、镶贴不锈钢板、镶贴木饰面等；饰面的收线条可采用木饰线条或不锈钢线条。安装方法：常用的有明缝安装面板、阶梯缝安装面板、压条缝安裴面板。安装前，应用80目砂纸打磨面板四周，使棱边光滑，无毛刺和飞边。
