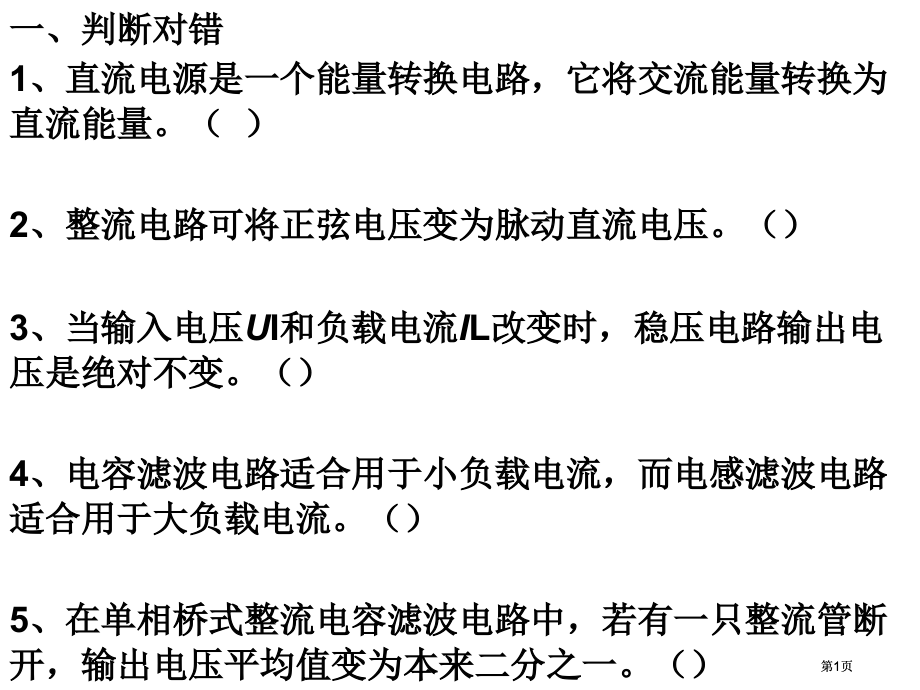

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、判断对错,1、直流电源是一个能量转换电路，它将交流能量转换为直流能量。（）,2、整流电路可将正弦电压变为脉动直流电压。（）,3、当输入电压,U,I和负载电流,I,L改变时，稳压电路输出电压是绝对不变。（）,4、电容滤波电路适合用于小负载电流，而电感滤波电路适合用于大负载电流。（）,5、在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为本来二分之一。（）,第1页,第1页,二、选择填空,1、整流目的是,。,A、将交流变为直流 B、将高频变为低频,C、将正弦波变为方波,2、在单相桥式整流电路中，若有一只整流管接反，则,。,A、输出电压约为2,U,D B、变为半波直流,C、整流管将因电流过大而烧坏,3、直流稳压电源中滤波电路目的是,。,A、将交流变为直流 B、将高频变为低频,第2页,第2页,4、在直流稳压电源电路中，滤波电路应选取,。,A、高通滤波电路 B、低通滤波电路 C、带通滤波电路,5、串联型稳压电路中放大环节所放大对象是,。,A、基准电压 B、采样电压 C、基准电压与采样电压之差,第3页,第3页,如图所表示电路中，已知变压器副边电压有效值,U,230V，负载电阻,R,L100,。试求（1）输出电压平均值、输出电流平均值；（2）若整流桥中二极管D1开路或接反，则分别产生什么现象？,（1）输出电压平均值为,输出电流平均值为,（2）D,1,开路，变为半波整流；,D,1,接反，整流二极管将因流过电流过大而烧毁。,第4页,第4页,分别判断如图所表示各电路能否作为滤波电路，简述理由。,图（a）、（b）所表示电路可用于滤波，图（c）所表示,电路不能用于滤波。由于电感对直流分量电抗很小,、对交流分量电抗很大，因此在滤波电路中应将电,感串联在整流电路输出和负载之间。由于电容对直,流分量电抗很大、对交流分量电抗很小，因此在,滤波电路中应将电容并联在整流电路输出或负载上。,第5页,第5页,电路如图所表示，试分析（1）该电路为何种类型稳压电路；由哪四个部分构成。（2）试用流程图分析其稳压原理，并阐明它稳压实质。,（1）该电路为串联型,稳压电路；,由调整管、,基准电压电路、,比较放大环节和,取样电路,四个部分构成,（2）其稳压原理：,它稳压实质：引入深度电压负反馈。,第6页,第6页,
