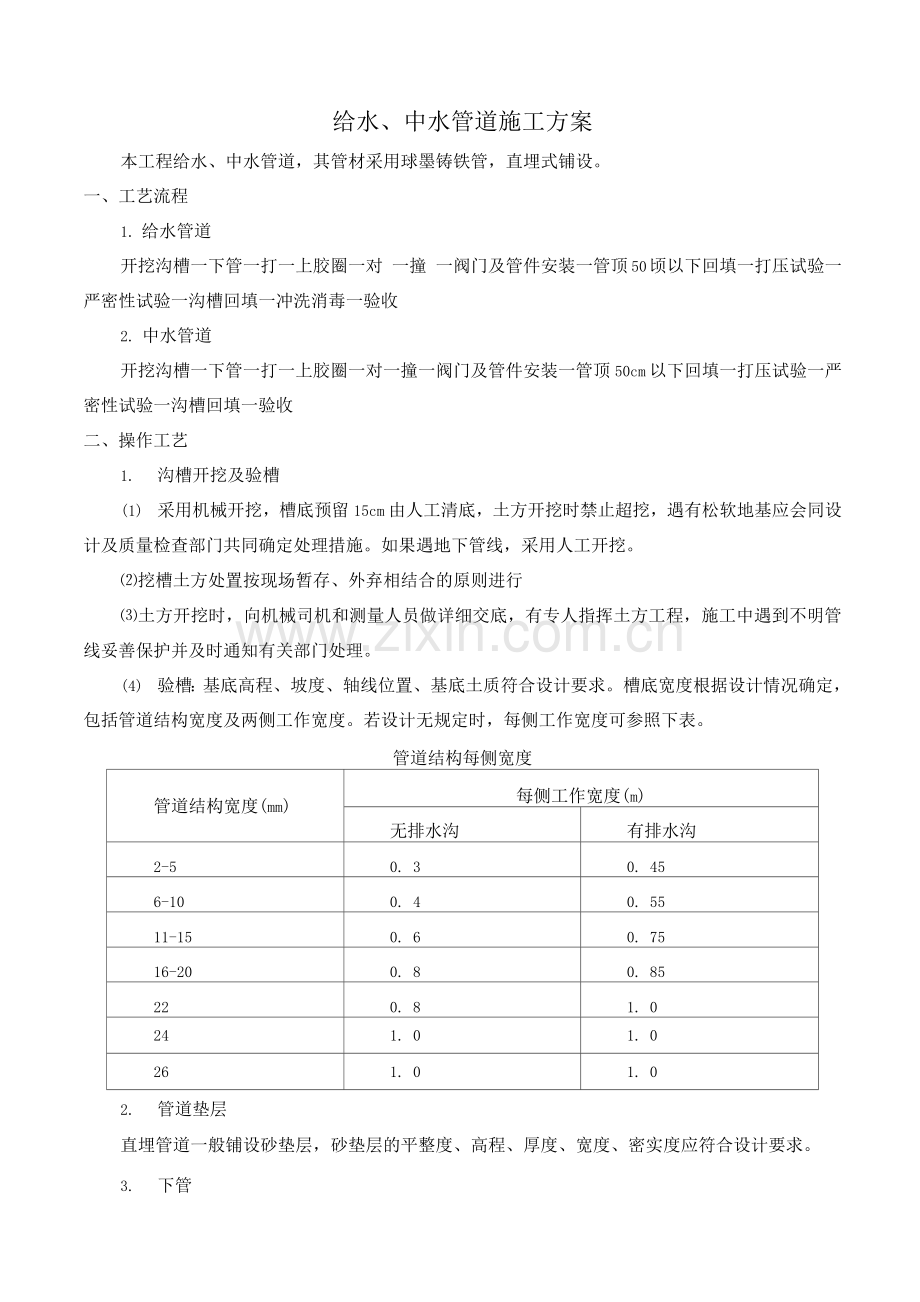

给水、中水管道施工方案
本工程给水、中水管道，其管材采用球墨铸铁管，直埋式铺设。
一、工艺流程
1. 给水管道
开挖沟槽一下管一打一上胶圈一对 一撞 一阀门及管件安装一管顶50顷以下回填一打压试验一严密性试验一沟槽回填一冲洗消毒一验收
2. 中水管道
开挖沟槽一下管一打一上胶圈一对一撞一阀门及管件安装一管顶50cm以下回填一打压试验一严密性试验一沟槽回填一验收
二、操作工艺
1. 沟槽开挖及验槽
(1) 采用机械开挖，槽底预留15cm由人工清底，土方开挖时禁止超挖，遇有松软地基应会同设计及质量检查部门共同确定处理措施。如果遇地下管线，采用人工开挖。
⑵挖槽土方处置按现场暂存、外弃相结合的原则进行
⑶土方开挖时，向机械司机和测量人员做详细交底，有专人指挥土方工程，施工中遇到不明管线妥善保护并及时通知有关部门处理。
(4) 验槽：基底高程、坡度、轴线位置、基底土质符合设计要求。槽底宽度根据设计情况确定，包括管道结构宽度及两侧工作宽度。若设计无规定时，每侧工作宽度可参照下表。
管道结构每侧宽度
管道结构宽度(mm)
每侧工作宽度(m)
无排水沟
有排水沟
2-5
0. 3
0. 45
6-10
0. 4
0. 55
11-15
0. 6
0. 75
16-20
0. 8
0. 85
22
0. 8
1. 0
24
1. 0
1. 0
26
1. 0
1. 0

2. 管道垫层
直埋管道一般铺设砂垫层，砂垫层的平整度、高程、厚度、宽度、密实度应符合设计要求。
3. 下管

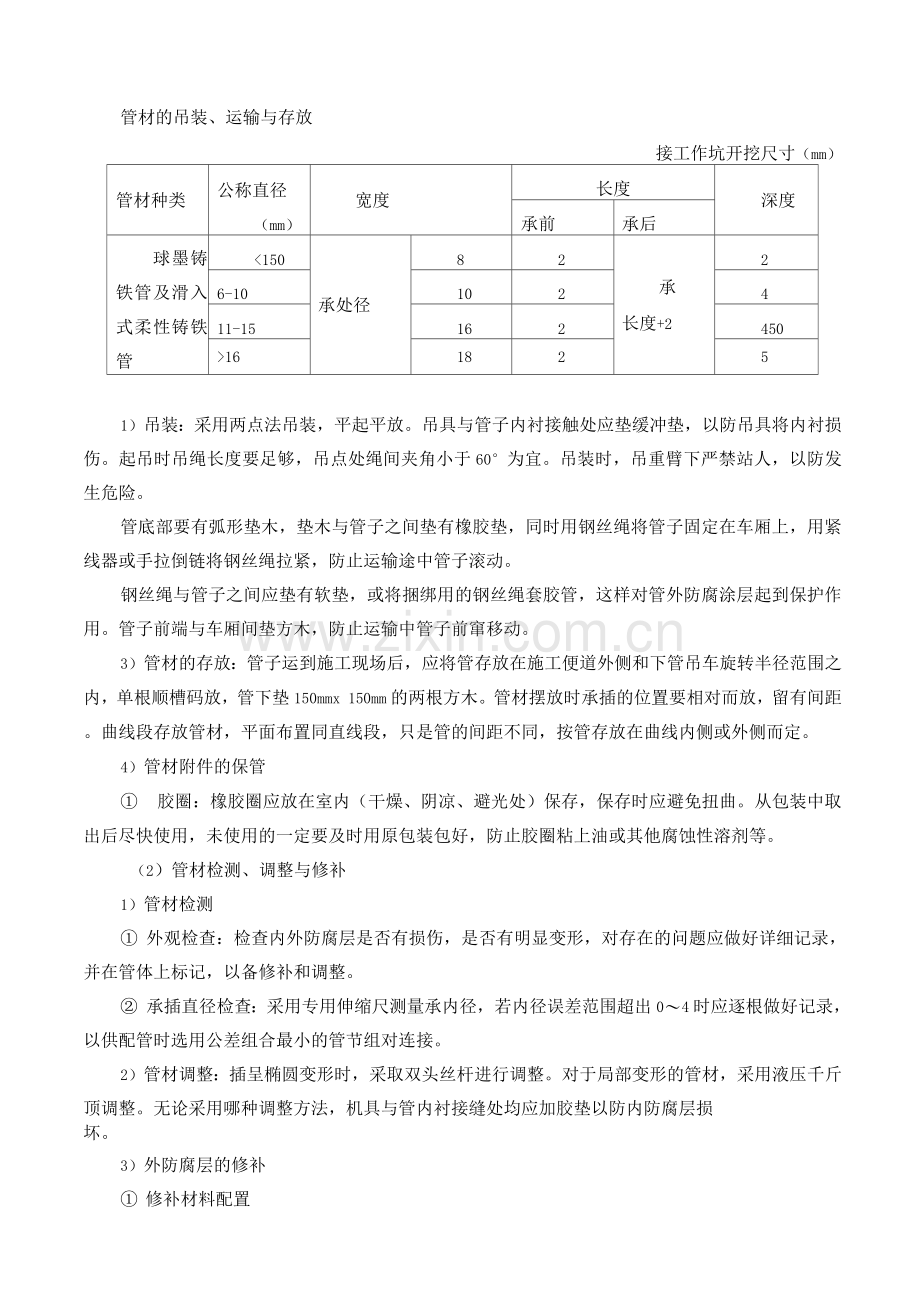

管材的吊装、运输与存放
接工作坑开挖尺寸（mm）
管材种类
公称直径
（mm）
宽度
长度
深度
承前
承后
球墨铸铁管及滑入式柔性铸铁管
<150
承处径
8
2
承
长度+2
2
6-10
10
2
4
11-15
16
2
450
>16
18
2
5

1）吊装：采用两点法吊装，平起平放。吊具与管子内衬接触处应垫缓冲垫，以防吊具将内衬损伤。起吊时吊绳长度要足够，吊点处绳间夹角小于60°为宜。吊装时，吊重臂下严禁站人，以防发生危险。
管底部要有弧形垫木，垫木与管子之间垫有橡胶垫，同时用钢丝绳将管子固定在车厢上，用紧线器或手拉倒链将钢丝绳拉紧，防止运输途中管子滚动。
钢丝绳与管子之间应垫有软垫，或将捆绑用的钢丝绳套胶管，这样对管外防腐涂层起到保护作用。管子前端与车厢间垫方木，防止运输中管子前窜移动。
3）管材的存放：管子运到施工现场后，应将管存放在施工便道外侧和下管吊车旋转半径范围之内，单根顺槽码放，管下垫150mmx 150mm的两根方木。管材摆放时承插的位置要相对而放，留有间距。曲线段存放管材，平面布置同直线段，只是管的间距不同，按管存放在曲线内侧或外侧而定。
4）管材附件的保管
① 胶圈：橡胶圈应放在室内（干燥、阴凉、避光处）保存，保存时应避免扭曲。从包装中取出后尽快使用，未使用的一定要及时用原包装包好，防止胶圈粘上油或其他腐蚀性溶剂等。
（2）管材检测、调整与修补
1）管材检测
① 外观检查：检查内外防腐层是否有损伤，是否有明显变形，对存在的问题应做好详细记录，并在管体上标记，以备修补和调整。
② 承插直径检查：采用专用伸缩尺测量承内径，若内径误差范围超出0〜4时应逐根做好记录，以供配管时选用公差组合最小的管节组对连接。
2）管材调整：插呈椭圆变形时，采取双头丝杆进行调整。对于局部变形的管材，采用液压千斤顶调整。无论采用哪种调整方法，机具与管内衬接缝处均应加胶垫以防内防腐层损
坏。
3）外防腐层的修补
① 修补材料配置
按软化料：硬化料=9: 1的配合比进行配置，根据气温情况可以适量加人稀释剂。
② 修补程序：将修补面清理干净，用钢丝刷除锈，并用棉纱擦净，再用修补剂涂刷1〜2遍，厚度为0.1mm。
③ 注意事项：修补剂随用随配，硬化后不能使用。在修补剂使用过程中如有变稠可适量加入稀释剂恢复原状。为保证涂料与基层粘结良好，施工环境相对湿度不能大于85%，气温不能低于5°C。
4）内防腐层的修补
① l0mm2以下面积的修补：
用硬化剂：树脂=1:1（重量比）的配比混合，配制成看不见黑色硬化剂的修补剂。用钢刷将粘结面刷净，检查粘结处无杂物、水或潮湿迹象，可将修补剂粘在该处，用抹子抹平整，硬化12h后方可安装。注意抹平时不可留有凹凸面。
② 10〜20 mm2面积的修补
先将原砂浆凿掉，露出铸铁管，凿除时砂浆内衬断面要与管壁垂直。如果发现砂浆内衬与管壁离隙，应凿至无离隙为止。
③ 大于20 mm2面积的修补
选用强度等级为32.5级的普通硅酸盐水泥，水泥与砂以1:1的重量比，加水拌和至手捏成团落地分散为宜。修补时按上述4）②项进行处理，然后用水清洗，同时使伤潮湿，并将拌好的水泥砂浆填入，抹至高出管壁lmm〜2mm，再用力压抹至砂浆面出水，从而抹光。此后将修补面铺贴上一层纸，再用塑料布及胶条覆盖，进行24h以上养护，养生强度达70%时方可安装。
（3）切管与切修补
1）选管：凡是距管子承端约0.5m处有宽50mm白线标记的管材，都能作为切管使用。
2）切位置：切管的最小长度根据施工条件和经济性而定，原则上为不小于管直径。
3）切管注意事项：切管原则上必须使用专用工具。切管时注意不要将管内衬损伤，最好只切铸铁部分，内衬待铸铁部分切开后，在管内侧用铲和锤子打通。切应与管子轴线垂直。异形管不能切管。
4）切修补：应用砂轮机将切毛刺磨平，修补剂补平，最后切端面用外防腐剂涂刷一遍。
（4）下管采用吊车配合人工下管，将匹配好的管节下到铺好的砂垫层的槽内，将印有厂家标记的部位朝上，利用中线桩及边线桩控制管线位置，就位后应复核中线位置，复测标高，准确无误后，进行对。管子要均匀地铺放在砂垫层上，接处要自然形成对齐，垂直方向发生错位时，应调整砂垫层，使之接对齐，严禁采用加垫块或吊车掀起的方法，以免引起管道的初应力。严禁在管沟中拖拉管道，必须移位时，应利用吊装设备进行，防止损坏管外防腐层。
4. 滑入式球墨铸铁管对方法
滑入式球墨铸铁管安装接形式

(1) 清理管：将承内的所有杂物予以清除，并擦洗干净。
(2) 清理胶圈、上胶固：将胶圈上的粘接物清擦干净，把胶圈弯成心形或花形(大径)(见图3-6 )装入承槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀
一致地卡在槽内。
(3) 将准备好的机具设备安装到位，安装时防止将已清理的管子部位再次污染。
(4) 在插外表面和胶圈上刷润滑剂。润滑剂由厂方提供，也可用肥皂水将润滑剂均匀地刷在承内已安装好的胶圈内表面，在插外表面刷润滑剂时，应注意刷至插端部的坡处。
(5) 顶推管子使之插入承：根据施工条件、管径和顶推力的大小以及机具设备情况确定。常用的安装方法有：撬杠顶入法、千斤顶拉杆法、倒链(手拉葫芦)拉入法等。如倒链(手拉葫芦)法，在已安装稳固的管子上拴住钢丝绳，在待拉人管子承处放好后背横梁，用钢丝绳和倒链绷紧对正，拉动倒链，即将插拉入承中，每接一根管子，将钢拉杆加长一节，安装数根管子后，移动一次栓管位置。
(6) 检查：检查插推人承的位置是否符合要求，用探尺伸人承插间隙中检查胶圈位置是否正确。
7. 水压试验
(1) 试验压力：本工程给水管道供水压力不小于0.3Mpa，试验压力为0.6Mpa，试验压力下60min内压力下降不应大于0.05Mpa。
(2) 试验长度：铸铁管、球墨铸铁管给水管道水压试验的管段长度不宜大于10m。
(3 )堵头设置
1) 试压堵板设计：水压试验时，管道两端设堵板封，堵板应有足够的强度，保证试验过程中堵板本身不变形，如果试压后背为混凝土支撑，则堵板件可用装上法兰堵板的短管与管道用刚性接连接；如果后背为方木或型钢等支撑材料时，为了消除支撑材料和土壁产生的压缩变形对接严密性的影响，堵板件与管端的连接用柔性橡胶圈连接。
2) 后背：用方木纵横交错排列紧贴于土壁上，用千斤顶支撑在堵头上。对于大型管道可用厚钢板或型钢作后背撑板。千斤顶的数量可根据堵头外推力的大小，选用一个或多个千斤顶支撑。后背必须紧贴后座墙，如有空隙用砂子填实。当后背土壤松软时，可采取加大后背受力面积，浇筑混凝土墙、板桩、换土夯实的方法进行加固。也可采用钢板桩支撑方式。
(4) 灌水：管道水压试验前灌满水后，有水泥砂浆衬里的，对管段进行浸泡48h以上，没有水泥砂浆衬里的浸泡24h以上。浸泡的水压不超过管道的工作压力。
(5) 升压：试压时，应缓缓地升压，每次升试验压力的20%，排气阀打开进行排气，检查后背及接处、支墩的安全性，确认安全无异常后继续升压，升至试验压力的70%，升压过程中若发现弹簧压力表针摆动、不稳，且升压速度慢时，检查排气阀处，是否排气不完全，重新排气后，方可继续升压。当打开放气阀溢出不含空气的水柱时，可进行强度和严密性试验。
(6) 试验观测
1)强度试验：管道强度试验在水压升至试验压力后，保持恒压60min，检查接、管身，无破损及漏水现象时，管道强度试验确认合格。
2)严密性试验:试验管体及接不得有漏水现象，并可采用放水法或注水法实测渗水量，管道实测渗水量小于表3-12的规定即为合格。
对于管径小于或等于4mm的铸铁管，且试验管段长度小于或等于1km的管道，在试验压力下，60min降压不大于0.05MPa时，且无漏水现象，可视为严密性合格。
(7) 对于大径的球墨铸铁管水压试验用水量大，为节约用水可采用专用设备单试压方法进行管道的测试。
8. 沟槽回填
(1)回填前应具备的条件
1）管道加固
①为防止钢管在回填时出现较大变形，回填土施工中除严格遵守操作规程及有关规定外，对直径大于等于l0mm的管道回填土前，应在管内采取临时竖向支撑。
表3-12管道允许渗水量
管径（mm）
渗水量
(L/min • km )
管径（mm）
渗水量
(L/min • km )
1
0.70
8
2.70
125
0.90
9
2.90
150
1.02
10
3.
2
1.40
11
3.10
250
1.55
12
3.30
3
1.70
14
3.71
4
1.95
16
4.
5
2.20
20
4.49
6
2.40
22
4.69
7
2.55
24
4.90
②在管道内竖向上、下用50mm x 2mm的大板紧贴管壁，再用直径大于1mm的圆木或1mmx1mm,1mmx120mm的方木支顶，并在撑木和大板之间用木楔子背紧，每管节2~3道。支撑后的管道，竖向管径比水平管径略大1%〜2%D。
③ 回填土到设计高度后（有临时支撑的拆撑后），应再次测量管子尺寸并记录，以确认管道回填后的质量。回填前先检查管道内的竖向变形或椭圆度是否符合要求，不合格者可用千斤顶预顶合适再支撑方可回填。
2）回填时清除槽内积水、砖、石等杂物。
3）水压试验前除接外，管道两侧及管顶以上回填高度不应小于0.5m，水压试验合格后，及时回填其余部分。管径大于9mm的钢管道，用方木作内支撑防止管顶竖向变形。
（2）土方回填：填土前检查管底两侧砂三角处是否密实，缺砂或不密实的要补填密实。管腔两侧同时进行，不得直接将土扔在管道上，沟槽底至管顶以上5mm的范围均应采用人工填土，超过管顶5mm以上采用机械还土，还土时应分层铺设夯实。
（3）胸腔回填：胸腔两侧填土必须同时进行，两侧回填高度不要相差一层（ 2mm〜3mm）以上。胸腔填土是防止管道竖向变形的关键工序。胸腔填土至管顶以上时，要检查管道变形与支撑情况，无问题时继续回填，否则采取措施处理好后再回填。
(4)虚铺厚度：回填土压实的每层虚铺厚度根据设计要求进行，如设计无要求，铺土厚度可参照表3-13执行。
表3-13回填土每层虚铺厚度
压实工具
虚铺厚度(mm)
木夯、铁夯
<2
蛙式夯
2-250
压路机
2-3
振动压路机
< 350
(5) 夯实：回填土的夯实采用人工夯实和机械夯实相结合的方式。夯实时，管道两侧同时进行，不得使管道位移或损伤。采用木夯、蛙式夯等压实工具时，应夯夯相连，人工回填至管顶5mm以上后，可用压路机碾压，碾压的重叠宽度不得小于2mm。应控制土的最佳含水量，以达到设计压实度，并保证管道与砂垫层接触部分的夯实质量。
(6) 压实度：回填土的压实遍数，按回填土的要求压实度、采用的工具、回填土虚铺厚度和含水量经现场试验确定。回填压实应逐层进行，管道两侧和管顶以上5mm范围内采用薄铺轻夯夯实，沟槽回填土的压实度符合设计规定，如设计无规定，可参照表3-14执行。
表3-14回填土压实度标准表
号
序
项 目
压实度
(%)
检验频率
检验
方法
范围
点数

胸
腔
1
部
分
混凝土管、钢筋混凝土管、铸铁管
>90
两井
之间
每层
1组
3点)
用环刀法检验
钢管、球墨铸铁管
>95
矩形或拱形渠道
>90或按设计规定

沟槽在路
2基
范围外
管顶以5mm，宽度为管道结构外轮廓
>85
其余部分
>90或按设计规定
农田或绿地范围，表层5mm范围内
不宜压实，预留沉降量，表面整平

沟
槽在路3基
氾
围内
管顶以上250mm内
>87

其他部位，由路槽底算起的深度(mm)
0-8
按道路标准
执行
8-15

>15
9. 管道冲洗消毒：管道安装完毕，验收前应进行冲洗消毒，使水质达到规定洁净要求，做好管道冲洗消毒验收记录，并请有关单位验收。
(1)冲洗：冲洗水采用自来水，流速不小于1.Om/s，连续冲洗，直至出水处浊度、色度与入水冲洗水浊度、色度相同为止。冲洗应避开用水高峰，安排在管网用水量少、水压偏高的夜间进行。
消毒：一般采用含氯水浸泡，含氯水应充满整个管道，氯离子浓度不低于20mg/L。管道灌注含氯水后，关闭所有阀门，浸泡24h，再次冲洗，直至水质管理部门取样化验合格为止。
