厅门安装质量管理
1、范围
适用于额定载重量50kg及以下，额定速度3m/s及以下各类国产曳引驱动电梯厅门安装工程。
2、施工准备
2.1设备、材料要求：
2.1.1厅门部件应与图纸相符，数量齐全。
2.1.2地坎、门滑道、厅门扇应无变形、损坏。其它各部件应完好无损，功能可靠。
2.1.3制作钢牛腿和牛腿支架的型钢要符合要求。
2.1.4电焊条和膨胀螺栓要有出厂合格证。
2.1.5水泥、砂子要符合第二章的规定。
2.2主要机具：
台钻、电锤、水平尺、钢板尺、直角尺、电焊工具、气焊工具、线坠、斜塞尺、铁锹、小铲、头、凿子。
2.3作业条件：
2.3.1各层脚手架横杆位置应不妨碍稳装地坎、厅门安装的施工要求。
2.3.2各层厅门及脚手板上干净，无杂物。防护门安全可靠。有防火措施，设专人看火。
3、操作工艺
3.1工艺流程：
稳装地坎T安装门立柱、上滑道、门套一安装厅门、调整厅门一机锁、电锁安装
3.2稳装地坎：

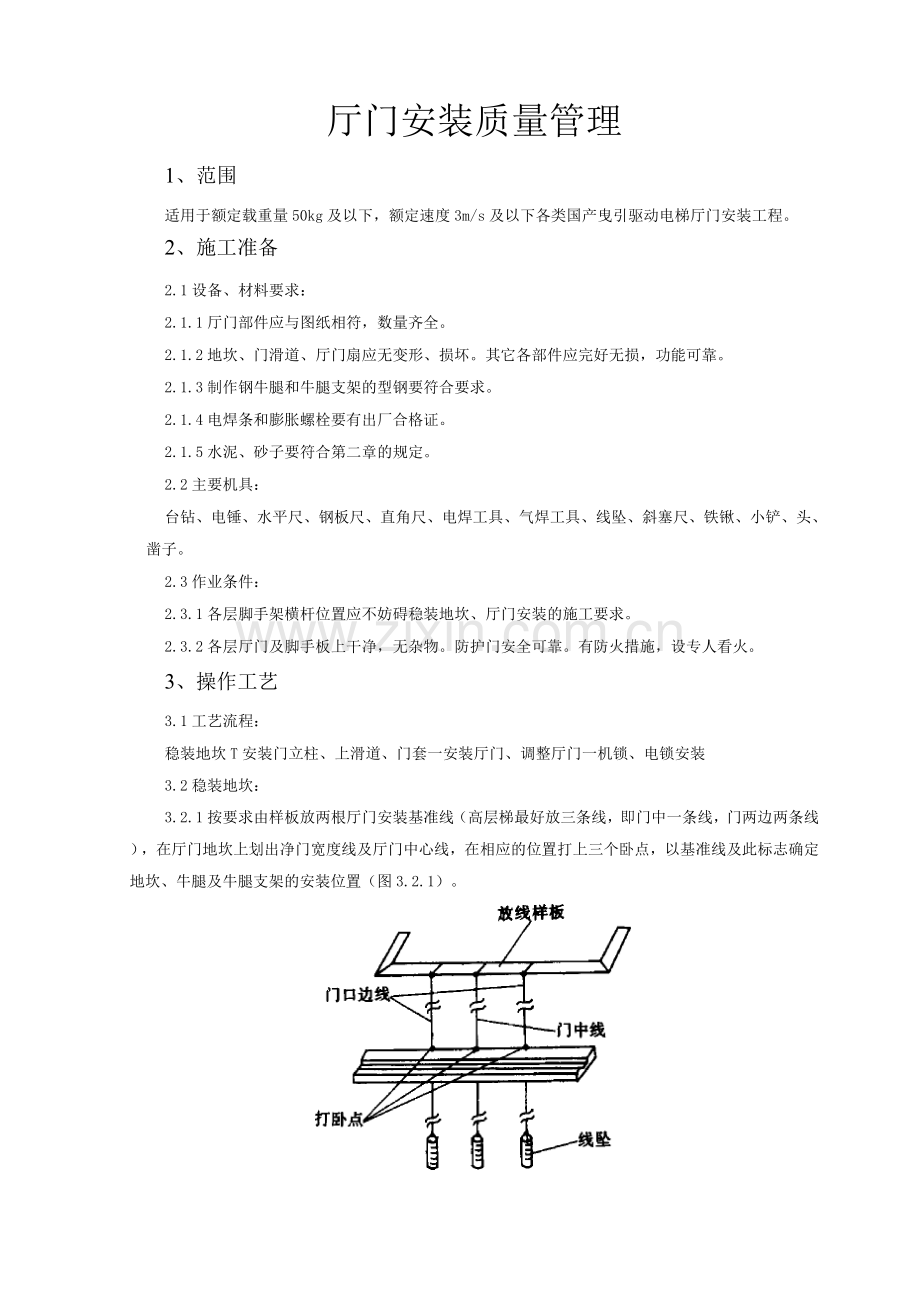

3.2.1按要求由样板放两根厅门安装基准线（高层梯最好放三条线，即门中一条线，门两边两条线），在厅门地坎上划出净门宽度线及厅门中心线，在相应的位置打上三个卧点，以基准线及此标志确定地坎、牛腿及牛腿支架的安装位置（图3.2.1）。

3.2.2若地坎牛腿为混凝土结构，用清水冲洗干净，将地脚爪装在地坎上。然后用细石混凝土浇注（水泥标号不小于325#。水泥、砂子、石子的容积比是1：2：2）。稳放地坎时要用水平尺找平，同时三个卧点分别对正三条基准线，并找好与线的距离。
地坎稳好后应高于完工装修地面2〜3mm，若完工装修地面为混凝土地面，则应高出5〜10mm，且应按1： 50坡度将混凝土地面与地坎平面抹平（图3.2.2）。

3.2.3若厅门无混凝土牛腿，要在预埋铁上焊支架，安装钢牛腿来稳装地坎，分两种情况：
3.2.3.1电梯额定载重量在10kg及以下的各类电梯，可用不小于65mm等边角钢做支架，进行焊接，并稳装地坎（图3.2.3.1）。牛腿支架不少于3个。

3.2.3.2电梯额定载重量在10kg以上的各类电梯（不包括10kg ）可采用8 =10的钢板及槽钢制做牛腿支架，进行焊接，并稳装地坎（图3.2.3.2）。牛腿支架不少于5个。
地坎
糟钢牛腿
50糟钢支架
△5m
#=10钢板支架
槽钢牛AS
槽钢支架

状=10的钢板支架
3.2.4电梯额定载重量在10kg以下（包括10kg ）的各类电梯，若厅门地坎处既无混凝土牛腿又无预埋铁，可采用M14以上的膨胀螺栓固定牛腿支架，进行稳装地坎（图3.2.4）。

3.2.5对于高层电梯，为防止由于基准线被碰造成误差，可以先安装和调整好导轨。然后以轿厢导轨为基准为确定地坎的安装位置。方法如下：
3.2.5.1在厅门地坎中心点M两侧的1/2L处M1及虬点分别做上标记（L是轿厢导轨间距）。
3.2.5.2稳装地坎时，用直角尺测量尺寸，使厅门地坎距离轿厢两导轨前侧面尺寸均为B + H-d/2。
其中B一轿厢导轨中心线到轿厢地坎外边缘尺寸；
H一轿厢地坎与厅门地坎距离（一般是25mm或30mm ）;
d一轿厢导轨工作端面宽度。
3.2.5.3左右移动厅门底坎使M「M2与直角尺的外角对齐，这样地坎的位置就确定了（图3.2.5.3.1）。但为了复核厅门中心点是否正确，可测量厅门地坎中心点M距轿厢两导轨外侧棱角距离，$1及$2应相等（图3.2.5.3.2）。

3.3安装门立柱、上滑道、门套
3.3.1地坎混凝土硬结后安装门立柱。砖墙采用剔墙眼埋注地脚螺栓（图3.3.1）。

3.3.2混凝土结构墙若有预埋铁，可将固定螺丝直接焊于预埋铁上（图3.3.2）。

3.3.3混凝土结构墙若没有预埋铁，可在相应的位置用M12膨胀螺栓2条安装150 乂 1mmx 10mm的钢板做为预埋铁使用（图3.3.3）。其它安装同上。
钢板

膨胀螺栓

3.3.4若门滑道、门立柱离墙超过30mm应加垫圈固定，若垫圈较高宜采用厚铁管两端加焊铁板的方法加工制成，以保证其牢固（图3.3.4）。

3.3.5用水平尺测量门滑道安装是否水平。如侧开门，两根滑道上端面应在同一水平面上，并用线坠检查上滑道与地坎槽两垂面水平距离和两者之间的平行度。
3.3.6钢门套安装调整后，用钢筋棍将门套内筋与墙内钢筋焊接固定（图3.3.6）。

3.4安装厅门、调整厅门：
3.4.1将门底导脚、门滑轮装在门扇上，把偏心轮调到最大值（和滑道距离最大）。然后将门底导脚放入地坎槽，门轮挂到滑道上。
3.4.2在门扇和地坎间垫上6mm厚的支撑物。门滑轮架和门扇之间用专用垫片进行调整，使之达到要求，然后将滑轮架与门扇的连接螺丝进行紧固，将偏心、轮调回到与滑道间距小于0.5mm，撤掉门扇和地坎间所垫之物，进行门滑行试验，达到轻快自如为合格（图3.4.2）。
