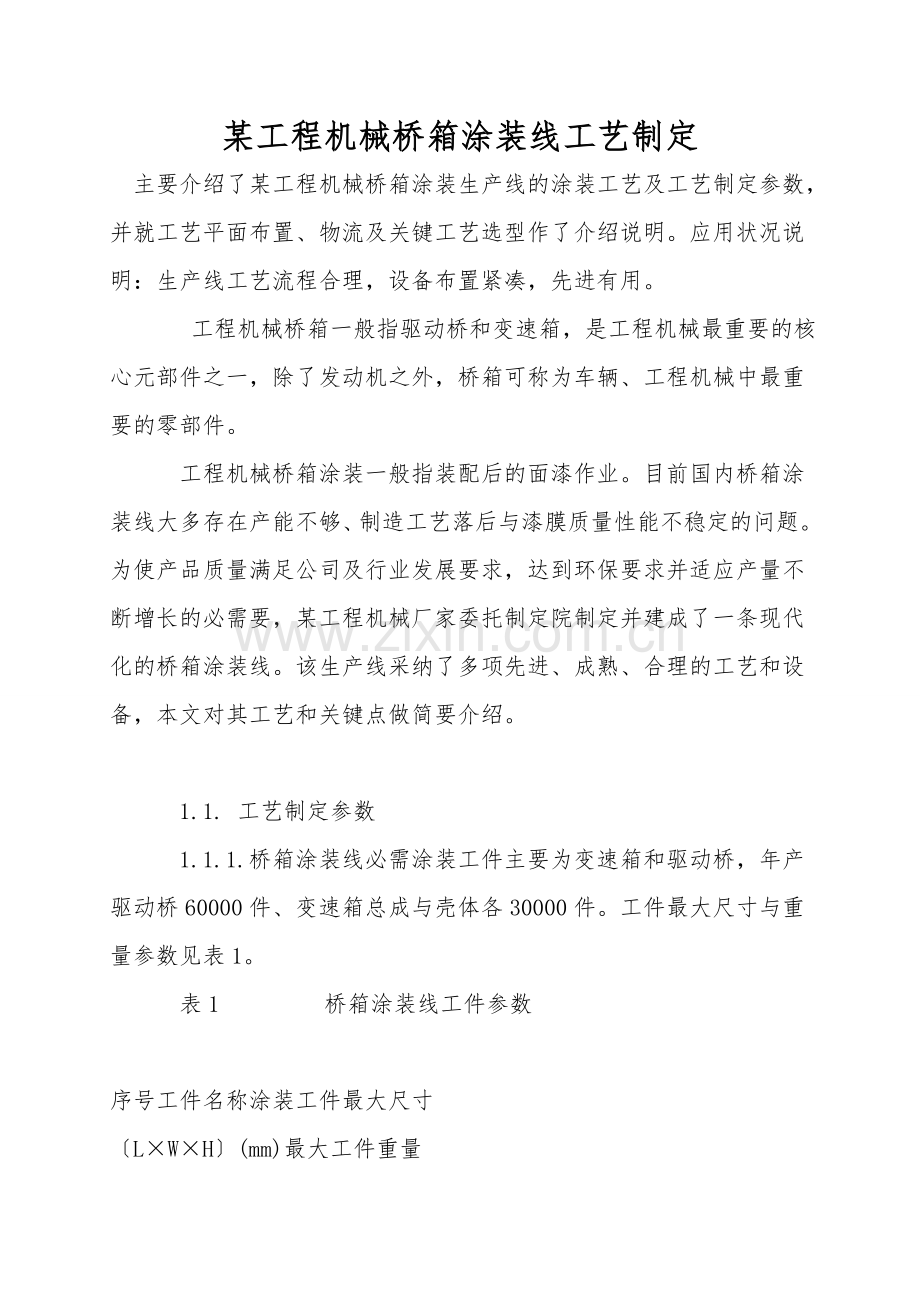

某工程机械桥箱涂装线工艺制定
主要介绍了某工程机械桥箱涂装生产线的涂装工艺及工艺制定参数，并就工艺平面布置、物流及关键工艺选型作了介绍说明。应用状况说明：生产线工艺流程合理，设备布置紧凑，先进有用。
    工程机械桥箱一般指驱动桥和变速箱，是工程机械最重要的核心元部件之一，除了发动机之外，桥箱可称为车辆、工程机械中最重要的零部件。
    工程机械桥箱涂装一般指装配后的面漆作业。目前国内桥箱涂装线大多存在产能不够、制造工艺落后与漆膜质量性能不稳定的问题。为使产品质量满足公司及行业发展要求，达到环保要求并适应产量不断增长的必需要，某工程机械厂家委托制定院制定并建成了一条现代化的桥箱涂装线。该生产线采纳了多项先进、成熟、合理的工艺和设备，本文对其工艺和关键点做简要介绍。

    1.1. 工艺制定参数
    1.1.1.桥箱涂装线必需涂装工件主要为变速箱和驱动桥，年产驱动桥60000件、变速箱总成与壳体各30000件。工件最大尺寸与重量参数见表1。
    表1     桥箱涂装线工件参数

序号工件名称涂装工件最大尺寸
〔L×W×H〕(mm)最大工件重量
〔kg〕纲领〔件〕1驱动桥总成2570×850×5301338600002变速箱总成940×750××500×

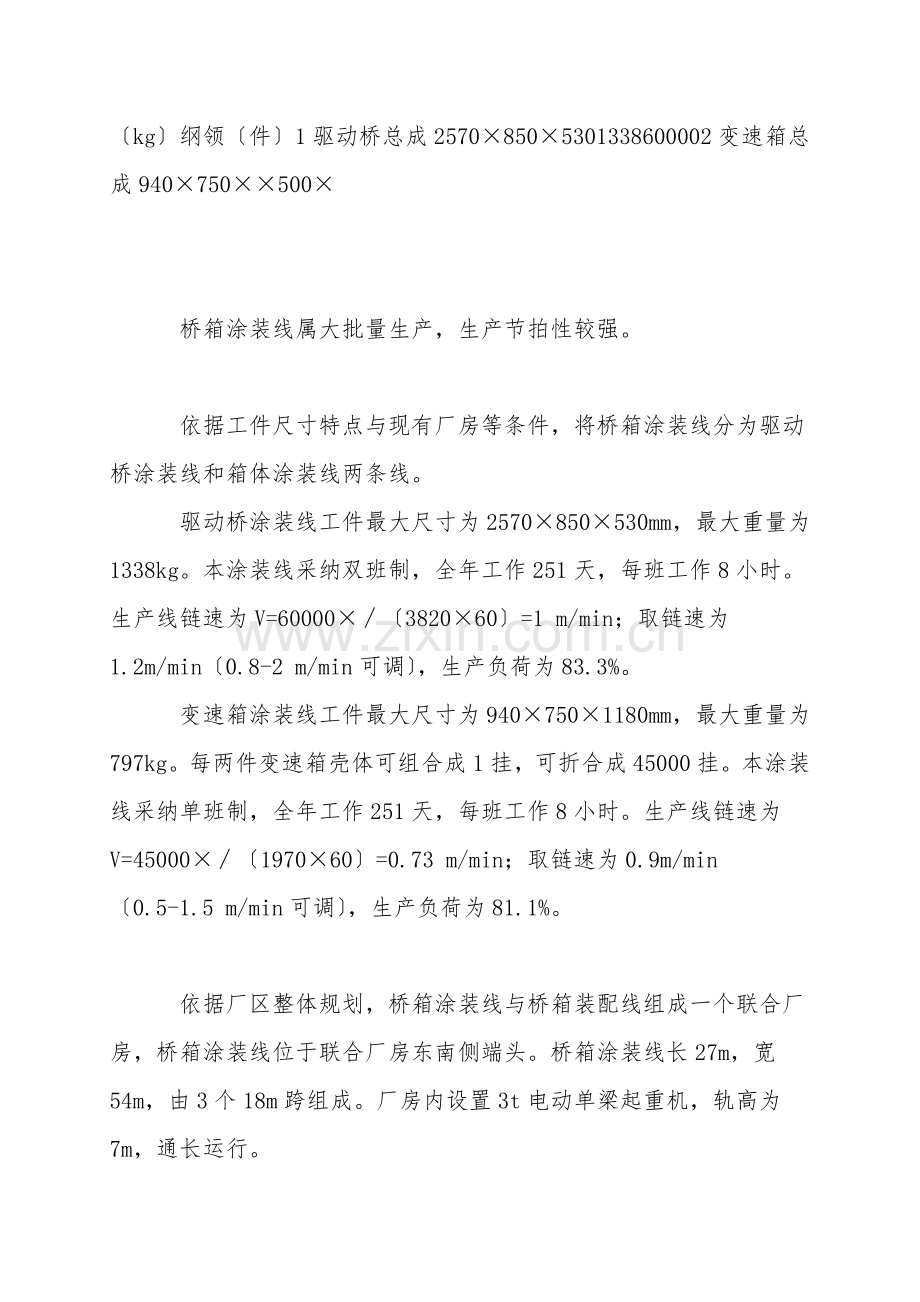

    桥箱涂装线属大批量生产，生产节拍性较强。

    依据工件尺寸特点与现有厂房等条件，将桥箱涂装线分为驱动桥涂装线和箱体涂装线两条线。
    驱动桥涂装线工件最大尺寸为2570×850×530mm，最大重量为1338kg。本涂装线采纳双班制，全年工作251天，每班工作8小时。生产线链速为V=60000×∕〔3820×60〕=1 m/min；取链速为1.2m/min〔0.8-2 m/min可调〕，生产负荷为83.3%。
    变速箱涂装线工件最大尺寸为940×750×1180mm，最大重量为797kg。每两件变速箱壳体可组合成1挂，可折合成45000挂。本涂装线采纳单班制，全年工作251天，每班工作8小时。生产线链速为V=45000×∕〔1970×60〕=0.73 m/min；取链速为0.9m/min〔0.5-1.5 m/min可调〕，生产负荷为81.1%。

    依据厂区整体规划，桥箱涂装线与桥箱装配线组成一个联合厂房，桥箱涂装线位于联合厂房东南侧端头。桥箱涂装线长27m，宽54m，由3个18m跨组成。厂房内设置3t电动单梁起重机，轨高为7m，通长运行。

    工程机械桥箱产品特点为铸件，外协配套来时已做底漆。传统工程机械桥箱涂装线多采纳人工擦洗前处理后喷漆涂装工艺，本涂装线制按时对此传统工艺进行了改善。主要工艺流程如下：
