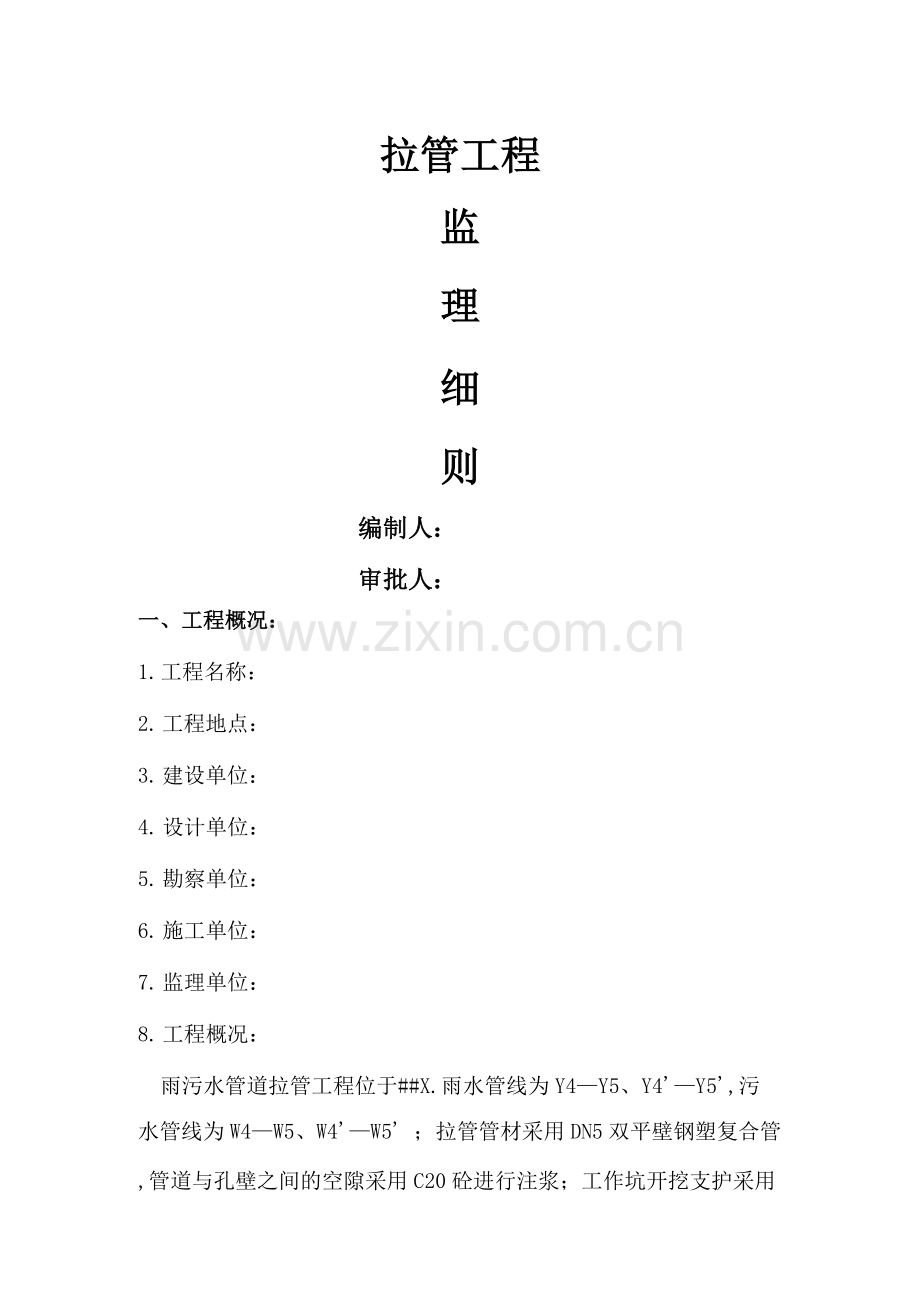

拉管工程
监
理
细
则
编制人：
审批人：
一、工程概况：
1. 工程名称：
2. 工程地点：
3. 建设单位：
4. 设计单位：
5. 勘察单位：
6. 施工单位：
7. 监理单位：
8. 工程概况：
雨污水管道拉管工程位于##X.雨水管线为Y4—Y5、Y4'—Y5',污
水管线为W4—W5、W4'—W5' ；拉管管材采用DN5双平壁钢塑复合管,管道与孔壁之间的空隙采用C20砼进行注浆；工作坑开挖支护采用工字钢加挡板的支护形式.

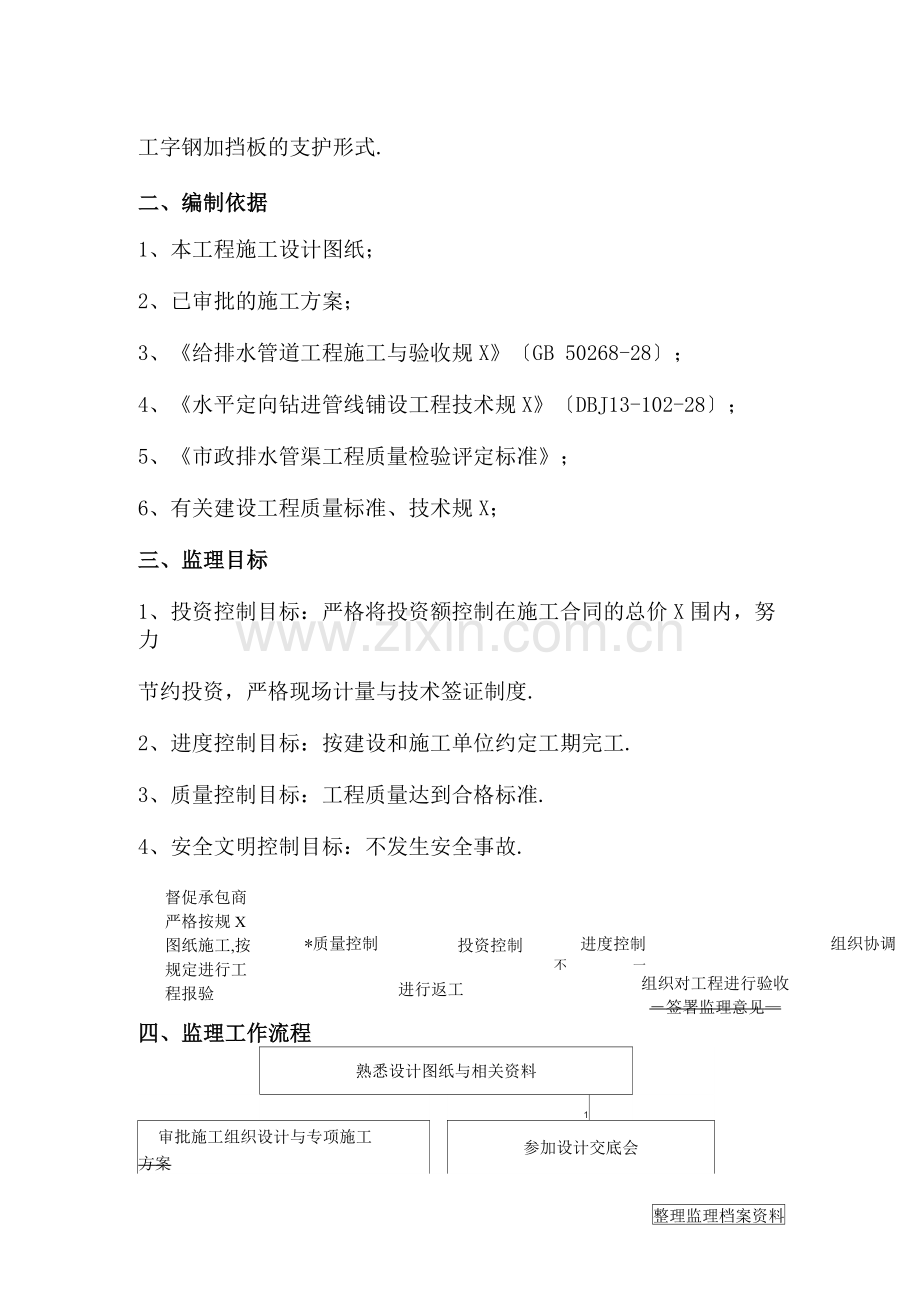

二、编制依据
1、本工程施工设计图纸；
2、已审批的施工方案；
3、《给排水管道工程施工与验收规X》〔GB 50268-28〕；
4、《水平定向钻进管线铺设工程技术规X》〔DBJ13-102-28〕；
5、《市政排水管渠工程质量检验评定标准》；
6、有关建设工程质量标准、技术规X；
三、监理目标
1、投资控制目标：严格将投资额控制在施工合同的总价X围内，努力
节约投资，严格现场计量与技术签证制度.
2、进度控制目标：按建设和施工单位约定工期完工.
3、质量控制目标：工程质量达到合格标准.
4、安全文明控制目标：不发生安全事故.
督促承包商
严格按规X
图纸施工,按
规定进行工
程报验
*质量控制
投资控制
进行返工
进度控制
不 一
组织协调
组织对工程进行验收
―签署监理意见—

四、监理工作流程

熟悉设计图纸与相关资料

1

审批施工组织设计与专项施工
方案

参加设计交底会

整理监理档案资料

五、监理工作方法与措施〔一〕、施工准备阶段的监理工作
1 / 10
1、熟悉图纸、设计文件、施工承包合同文件，熟悉所穿越引黄渠管理部门的相关规定等.
2、审查专业施工单位资质.
3、审查施工方案，重点审查定向钻孔轨迹线设计,审查应急预案.施工方案应组织专家进行论证.
4、环境调查
〔1〕、设计阶段尚未发现，并在图纸上尚未注明的地下建筑物；
〔2〕、工程占地X围内尚未拆迁的高压线与其它障碍物；
〔3〕、施工中可能危与安全的建筑物与设施.
5、交桩和定线检查.在业主的主持下，设计单位在现场逐点向监理、业主代表交桩，并转交各桩点的坐标、标高等技术数据资料；
6、审核承包人的开工准备工作.在工程开工前,承包人应按合同要求准备好满足工程需要的人员、设备和材料，并在开工前3天提出开工申请报告和各项送审材料.监理工程师进场后应着手对承包人的开工准备做调查，提出审批意见.
〔1〕、审查承包人的管理机构与负责人；
〔2〕、审查承包人的质量保证体系.对承包人质量保证体系的审查包括二方面：一是各级质检人员的，组织机构是否健全.二是承包人质量自检制度是否完善，要建立完善的分级负责质量自检的制度和规程,便于监理在日后检查和监督承包人质量保证体系的运行.各级质检人员应由富有施工经验、具有相应的专业技术职称、熟悉规X和图纸,并且工作作风优良的技术人员担任.
2 / 10
〔3〕、审查承包人进驻工地的人员以与随施工进度安排的人员进场计划；
〔4〕、审查承包人已进场的设备与进场计划.要登记各类设备的数量、型号、规格、生产能力和完好率.
7、审查现场开工条件.
〔二〕、施工阶段的监理工作
1、工程施工前应具有详尽有效的工程勘察资料,调查分析施工区域各方面情况，充分掌握现场资料，既有地下管线应予以查明，确定具体位置.
2、拖拉用的管材采用DN5双平壁钢塑复合管，施工采购的管材，应符合现行国家标准有关材料要求.拖拉前检查管道焊缝质量是否符合规X要求.穿越管道焊缝质量应从严控制.
3、定向钻进拖拉施工中的护孔泥浆应根据地质条件合理使用,粘度应能维护孔壁的稳定,并将钻屑携带到地表.施工时监理跟踪检测泥浆粘度〔工地用标准漏斗粘度计测定〕和失水量〔用一 X120mm X 120mm的滤纸，置于水平玻璃板上，中央画一直径30mm的圆圈，将2ml的泥浆滴于圆圈中心,30min后,量算湿润圆圈的平均半径减去泥浆坍平成为泥饼的平均半径＜mm＞即失水量，算出的结果＜1^＞值代表失水量〕.
4、定向钻进敷设排水管道施工应符合设计要求,并要求技术措施安全可行,减少环境污染，确保上方道路、相邻建〔构〕筑物与地下管线的安全.排水管道回拉到位后，必须与时进行管道外壁空隙和造斜段泥浆置换.泥浆置换时，监理跟踪检查注浆压力〔压力表检测〕和注浆量
3 / 10
〔流量计检测〕.
5、定向钻进拖拉施工注意事项
〔1〕、正确选择定向钻进拖拉施工钻机的设备.
〔2〕、定向钻机安装应符合以下要求：
1〕钻机应安装在管道中心线延伸的起始位置；
2〕调整机架方位应符合设计的钻孔轴线；
3〕按钻机倾角指示装置调整机架，应符合轨迹设计规定的入土角，施工前应用探测仪复查或采用测量计算的方法复核；
4〕钻机安装后,起钻前应用锚杆锚固，满足钻机回拉力支撑要求.本工程土层坚硬和含水率低时,宜用直锚杆.
〔3〕、探测仪的配置应根据机型、穿越障碍物类型、探测深度和现场测量条件与定向钻机类型选用，使用前应符合以下要求：
1〕操作人员必须经过培训并具有掌握仪器原理、性能、适用X围、操作方法的知识和技能；
2〕探测仪在施工前应进行校准，合格后方可使用.
〔4〕、导向钻头的类型和尺寸应按土的类型、土层的造斜能力、造斜配套工具等要求进行确定.
〔5〕、钻杆的使用应符合以下规定：
1〕钻杆的机械性能主要是强度和扭矩，其规格、型号应符合扩孔扭矩和回拉力的要求；
2〕钻杆外径宜大于73mm,钻杆的曲率半径应不小于钻杆外径的12 倍;
4 / 10
3〕钻杆的螺纹应洁净，旋扣前应涂上丝扣油；
4〕弯曲和有损伤的钻杆不得使用；
5〕钻杆内不得混进土体和杂物以免堵塞钻杆和钻具的喷嘴.
〔6〕、导向孔钻进应符合以下规定：
1〕钻机开动后，必须先进行试运转，时间不少于15分钟,确定各部分运转正常后方可钻进；
2〕首根钻杆入土钻进时，应采用轻压慢转的方法，稳定入土点位置，符合设计入土倾角后方可开始
3〕扩孔的最终直径宜采用管道外径的1.1~1.4倍.
〔7〕、扩孔的回拉力、转速、钻进液流量等技术参数应认真记录，密切关注其变化,现场记录按要求进行填写.
〔8〕、定向钻进与扩孔应按地层条件配制泥浆，泥浆性能指标的调整应符合要求.护孔泥浆应在专用的搅拌器中配制,并具有足够的供应量，从钻孔中返回的泥浆应与时外运，满足工程文明施工和环保要求处理.
〔9〕、护孔泥浆压力应视不同扩孔阶段分别选用泥浆压力和流量.
〔10〕、回拉管道前应检查管道连接的焊接质量、防腐质量，检查合格方能进行回拉管道.
〔11〕、回拉管材施工中，操作人员应密切注意钻机回拉力、扭矩变化，采取措施尽可能减少摩擦阻力.现场记录按要求填写.
〔12〕、管道拖拉就位后，砌筑检查井.管道与检查井墙接头处应
5 / 10
安放遇水膨胀橡胶止水圈等止水材料.检查井外侧回填时，先回填中
粗砂至管顶以上0.5m,分层浇水密实.
〔13〕、管道外壁必须注浆充填密实.
〔14〕、施工过程中应对管道轴线位置处的路面变形进行监测，监测点布置可参照GB50268-28盾构掘进地表变形监测的规定执行，本工程拟设置3个监测点,位置分别在宁通公路辅道路边和宁通公路中间隔离带.
〔15〕、施工地点周边车辆，行人较多，要做好两端的安全防护工作.安全防护要有专项方案，现场应设置防护栏、警示标志和晚间警示灯.
6、处理措施：
监理人员在现场检查发现施工单位有不按图施工或不符合相关规X标准，背离合同规定与施工组织设计的承诺进行违规操作时，首先以头形式向现场负责人提出整改，要求与时纠正，假设施工单位拒绝整改或整改不力，监理工程师可签发监理工程师通知单书面要求其整改,如果拒绝整改，对通知不回复,无视监理指令，质量问题或安全隐患发展到严重程度时，总监有必要签发停工指令，并抄送业主.凡因涉与要延长工期或增加投资的重大问题须停工时，总监报告业主，并召开业主、设计、监理、施工单位参加的四方会议，研究处理.
7、工程竣工验收
工程竣工验收应在施工单位自检合格的基础上进行，验收工作应由建设单位负责组织设计、监理、施工等单位与质监站等有关部门按
6 / 10
照备案制方式进行，验收应提出验收文件.
管道平面位置、管顶标高应进行测量，允许偏差应符合下表的规
定:
序号
项目
检验方法
允许偏差〔mm)
1
中线平面位移
经纬仪测量
1
2
管道顶标高
水准仪测量
+40
-80
六、施工安全监督方法
1、进入施工现场必须配戴安全帽.
2、审查施工单位编制的安全技术措施计划或施工组织设计与专项施工方案中的安全措施.
3、督促和检查施工单位进行安全教育.安全教育的内容包括思想教育、安全技术知识教育、先进事迹教育和事故教训教育等.安全教育的关键是干部和特种作业人员的安全教育，并注意岗前、复工和全员的安全教育.通过安全教育提高全员安全知识，减少违章指挥、违章作业，增强安全生产和自我保护意识,从而达到安全生产的目的.
4、进行必要的安全检查.安全检查是根据施工特点，对施工过程中的安全状况进行经常性的、突击性的或专业性的检查活动，其目的是消除事故隐患，整改不安全因素，防患于未然.安全检查要查管理、查现场、查隐患和查事故的分析处理与上报.
5、施工机械设备使用、保养、检查与安全防护,应符合JGJ33-21规定，不允许设备、机具〃带病〃作业.
7 / 10
6、施工现场应设置明显的警示标志，非施工人员一律不准进入.
7、基坑周边按安全施工规X规定进行围护，顶管施工X围沿线要设置标准围挡，并设置明显警示标语.
8、施工单位要安排专职安全员现场跟班监督检查施工安全工作,按施工方案与技术交底安全要求等执行落实，发现安全隐患要立即进行整改、消除后再施工.
9、严格按照安全施工规X组织施工.
附图
1、管道测量放样质量监理工作流程
测量前熟悉图纸
做好准备工作
监理旁站
放样开工申请单承包人
不同意监理工程师审核二———核对水准点、方位角
承包人管道中线、高程、附属构筑物位置、支管位置质量验收通知单
承包人
现场检测
现场监理工程师

填写测量、钻机安装、管道防腐、
管道焊接、路面变形监测报验单、

2、管道定向钻进敷设工程质量监理工作流程
•施工组织设计、施工计划
•工人、技术人员数量
•材料、预制品试件试验报告
根据合同条款、规X要求自检合格,附上有关资料
