互感器运行中的异常分析与事故处理

电流互感器的事故处理
1．电流互感器运行中声音不正常或铁芯过热
    电流互感器过负荷，二次回路开路以及绝缘损坏铁芯接地点脱落发生的放电等状况，均
会造成声音异常。此外，由于局部电晕、夹紧铁芯的螺丝松动，也会产生较大的声音。
    在运行中发生上述现象，应仔细观察、判断分析，采用好安全措施，假设是过载应予限负
荷；假设是开路应用旁路代出负荷停止运行，或将负荷降到最低限度进行处理。

    电流互感器有较大“嗡嗡’’声；开路故障点有火花放电声、冒烟和烧焦等现象；电流表指示不正常，相电流指示减小到零，有功、无功功率表指示减小，电量表走慢。
   应查明开路位置并设法将开路处进行短路。在进行短接处理过程中，必须注意安全，应注意开路的二次回路有异常的高电压，应戴绝缘手套，使用合格的绝缘工具，在严格监护下
进行。

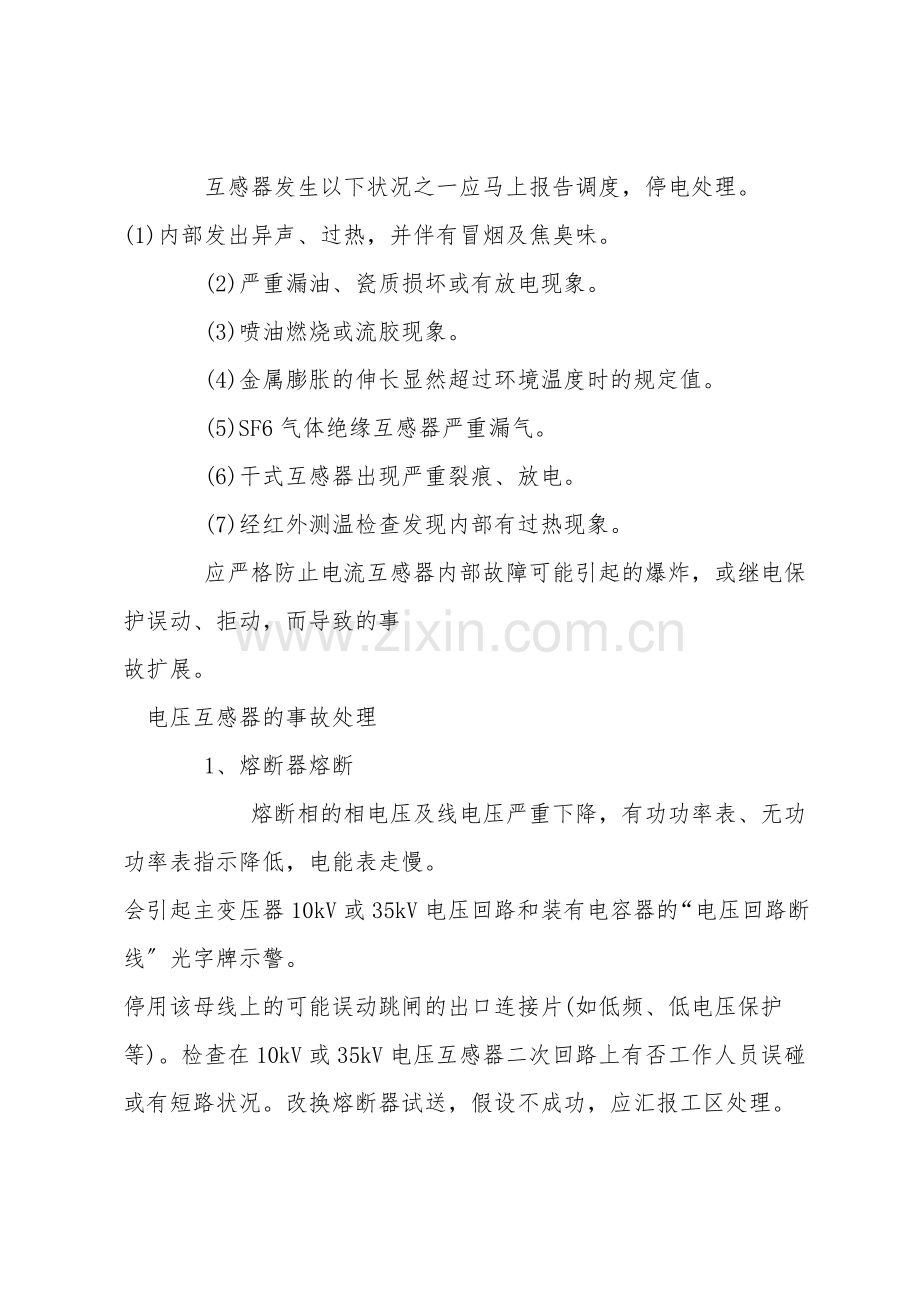

    互感器发生以下状况之一应马上报告调度，停电处理。
(1)内部发出异声、过热，并伴有冒烟及焦臭味。
    (2)严重漏油、瓷质损坏或有放电现象。
    (3)喷油燃烧或流胶现象。
    (4)金属膨胀的伸长显然超过环境温度时的规定值。
    (5)SF6气体绝缘互感器严重漏气。
    (6)干式互感器出现严重裂痕、放电。
    (7)经红外测温检查发现内部有过热现象。
    应严格防止电流互感器内部故障可能引起的爆炸，或继电保护误动、拒动，而导致的事
故扩展。
电压互感器的事故处理
    1、熔断器熔断
      熔断相的相电压及线电压严重下降，有功功率表、无功功率表指示降低，电能表走慢。
会引起主变压器10kV或35kV电压回路和装有电容器的“电压回路断线〞光字牌示警。
停用该母线上的可能误动跳闸的出口连接片(如低频、低电压保护等)。检查在10kV或35kV电压互感器二次回路上有否工作人员误碰或有短路状况。改换熔断器试送，假设不成功，应汇报工区处理。
   2、电压互感器本体出现故障
(1)本体有过热现象或喷油。
(2)内部声音不正常或有放电声。
(3)互感器内或引线出口处有严重喷油、漏油或流胶现象(可能属内部故障，由过热引起)。
  (4)内部发出焦臭味、冒烟、着火(说明内部发热严重，绝缘已烧坏)。
(5)套管严重破裂，套管、引线与外壳之间有火花放电。
(6)严重漏油至看不到油面(严重缺油使内部铁芯露于空气中，当雷击线路或有内部过电压时，会引起内部因绝缘闪络烧坏互感器)。
出现上述现象，马上汇报调度，申请停电处理。
3、电压互感器二次断线
    电压互感器二次回路断线的原因可能是接线端子松动，接触不良，回路断线、断路器、隔离开关辅助触点转换不良，熔断器熔断，二次小断路器断开或接触不良等。其现象有)电压表指零，功率表指示不正常，电量表走慢或停转等。
4．电压互感器二次断线的处理
    依据信号和故障征象判断是电压互感器哪一组二次绕组回路断线。假设为保护二次电压断线时，马上申请停用受到影响的继电保护装置，断开其开口回路连片或端子，防止误跳闸。检查故障点，可用万用电表交流电压档沿断线的二次回路测量电压，依据电压有无来找出故障点。
