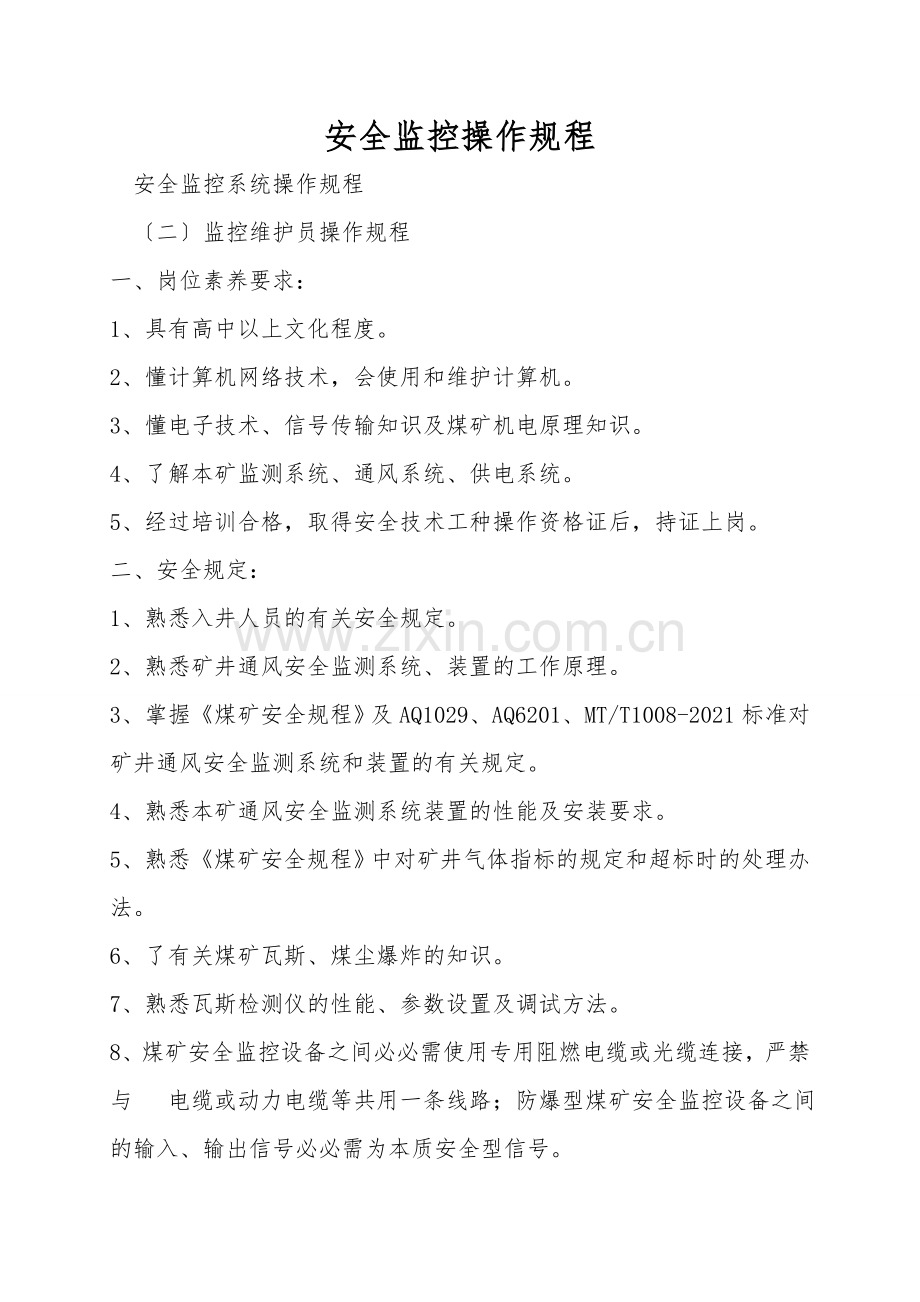

安全监控操作规程
安全监控系统操作规程
〔二〕监控维护员操作规程
一、岗位素养要求：
1、具有高中以上文化程度。
2、懂计算机网络技术，会使用和维护计算机。
3、懂电子技术、信号传输知识及煤矿机电原理知识。
4、了解本矿监测系统、通风系统、供电系统。
5、经过培训合格，取得安全技术工种操作资格证后，持证上岗。
二、安全规定：
1、熟悉入井人员的有关安全规定。
2、熟悉矿井通风安全监测系统、装置的工作原理。
3、掌握《煤矿安全规程》及AQ1029、AQ6201、MT/T1008-2021标准对矿井通风安全监测系统和装置的有关规定。
4、熟悉本矿通风安全监测系统装置的性能及安装要求。
5、熟悉《煤矿安全规程》中对矿井气体指标的规定和超标时的处理办法。
6、了有关煤矿瓦斯、煤尘爆炸的知识。
7、熟悉瓦斯检测仪的性能、参数设置及调试方法。

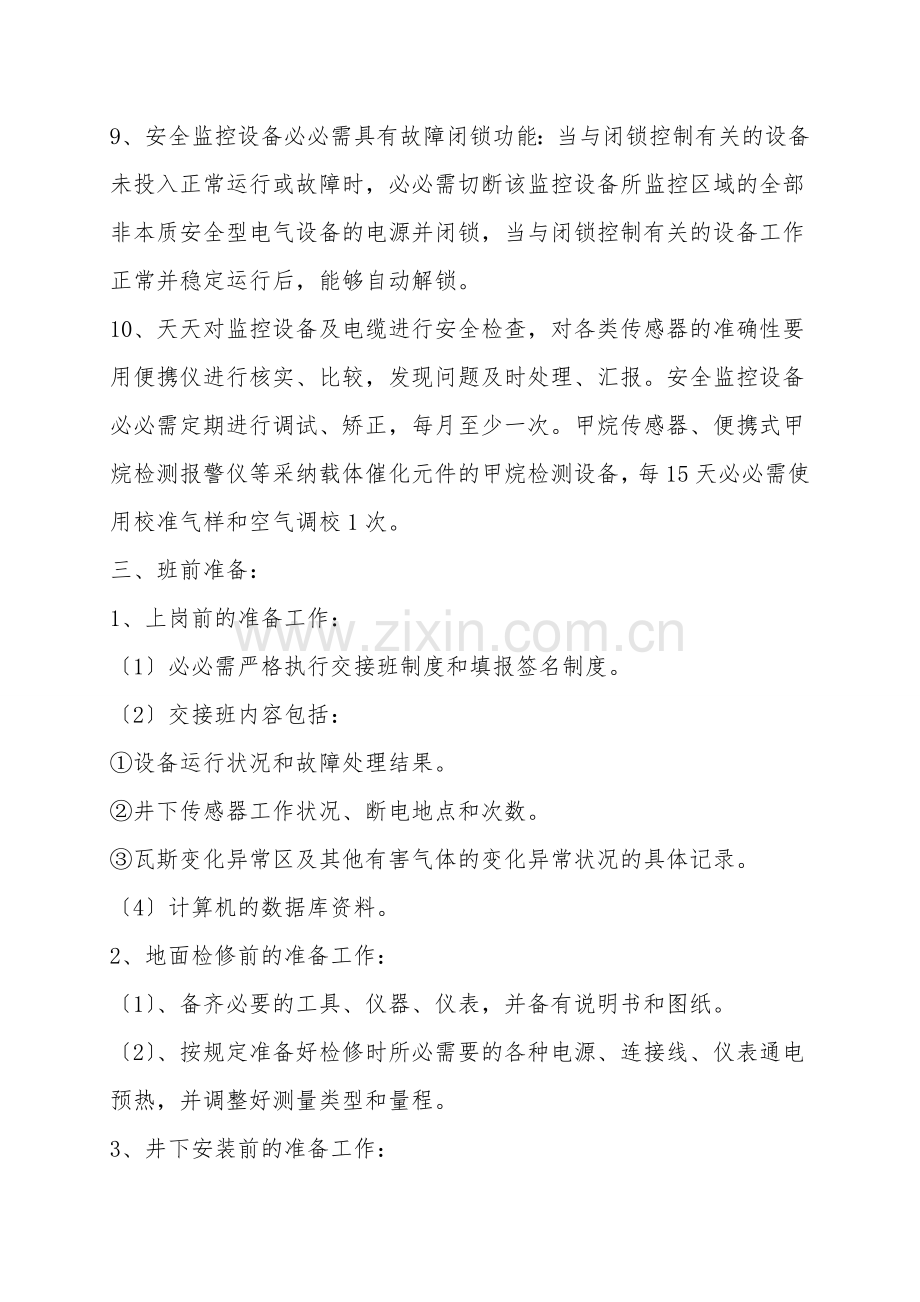

8、煤矿安全监控设备之间必必需使用专用阻燃电缆或光缆连接，严禁与 电缆或动力电缆等共用一条线路；防爆型煤矿安全监控设备之间的输入、输出信号必必需为本质安全型信号。
9、安全监控设备必必需具有故障闭锁功能：当与闭锁控制有关的设备未投入正常运行或故障时，必必需切断该监控设备所监控区域的全部非本质安全型电气设备的电源并闭锁，当与闭锁控制有关的设备工作正常并稳定运行后，能够自动解锁。
10、天天对监控设备及电缆进行安全检查，对各类传感器的准确性要用便携仪进行核实、比较，发现问题及时处理、汇报。安全监控设备必必需定期进行调试、矫正，每月至少一次。甲烷传感器、便携式甲烷检测报警仪等采纳载体催化元件的甲烷检测设备，每15天必必需使用校准气样和空气调校1次。
三、班前准备：
1、上岗前的准备工作：
〔1〕必必需严格执行交接班制度和填报签名制度。
〔2〕交接班内容包括：
①设备运行状况和故障处理结果。
②井下传感器工作状况、断电地点和次数。
③瓦斯变化异常区及其他有害气体的变化异常状况的具体记录。
〔4〕计算机的数据库资料。
2、地面检修前的准备工作：
〔1〕、备齐必要的工具、仪器、仪表，并备有说明书和图纸。
〔2〕、按规定准备好检修时所必需要的各种电源、连接线、仪表通电预热，并调整好测量类型和量程。
3、井下安装前的准备工作：
〔1〕、依据要求确定安装位置和电缆长度。
〔2〕、设备各部件应齐全、完整，电缆应无破口，相间绝缘及电缆导通应合格，并备足安装用的材料。
〔3〕瓦斯校准气样的配制应采纳煤炭工业技术监督主管部门确认的装置和方法治备甲烷与空气的混合气体，不确定度应小于5%。制备所用的原料气样应选用浓度不低于99.9%的高纯甲烷气体。
三、正常操作：
〔一〕地面检修操作：
1、隔爆检查的步骤是：
〔1〕按国际“GB3836.1-1983爆炸性环境用防爆电气设备〞检查设备的防爆状况。
〔2〕检查防爆壳内外有无锈皮脱落、油漆脱落及锈蚀严重现象，要求应无此类现象。
〔3〕清除设备内腔的粉尘和杂物。
〔4〕检查接线腔和内部电器元件及连接线，要求应完好齐全，各连接插件接触合格，各紧固件齐全、完整、可靠，同一部位的螺母螺栓规格应一致。
〔5〕检查设备绝缘程度。水平放置兆欧表，表线一端接机壳金属裸露处，另一端接机内接线柱，匀速摇动表柄，假设读数为无限
大，说明绝缘合格。
〔6〕接通电源，对照电路原理图测量电路中各点的电位，推断故障点，排除故障。
2、通电测试各项性能指标的内容包括：
〔1〕新开箱或检修完毕的设备要通电烤机，经48小时通电后分三个阶段进行调试：
①粗调。对设备的主要性能做大致的调整和观察。
②精调。对设备的各项技术指标进行调试、观察和测试。
③检验。严格按照设备出厂的各项技术指标进行检验，如发现问题则按本工种前一条的方法处理，通电要从问题处理完后重新开始计算。
〔2〕烤机完毕，拆掉电源等外连接线，盖上机盖，作好记录，入库备用。
〔二〕地面传输电缆敷设与检查。
1、登高3米以上要扎好安全带，戴好安全帽，并有专人监护，安全带必必需拴在确保人身安全的地方。
2、使用梯子时，梯子与地面之间角度以60度为宜，在水泥地面上用梯子要有防滑措施，梯脚挖坑或拴牢，并设专人扶梯子，人字梯挂钩必必需挂牢。
3、2人同杆、同点工作时，先登者必必需等另一人选好工作位置后，方准开始工作，同时要注意协调。
4、高空使用的工具、材料必必需装在工具袋内吊送，不准抛扔，杆下不准站人。
5、架设的传输电缆，如与原有高压线交叉或邻近，必必需先将原有高压线停电，并验电、放电、接地、短路，为防止中途送电，必必需挂临时接地线后，方可进行架线作业。
6、雷雨大风等恶劣天气时，不得从事高空架线作业。
7、架设楼顶与楼顶之间的传输电缆，必必需先测量楼与楼之间的距离，把传输电缆用扎线扎在钢丝绳或铁丝上，一头在一楼顶固定好，然后另一头用2台不低于1吨的手拉葫芦，卡好扣环后循环上吊传输电缆，直至吊平拉直后，固定在另一楼顶上，手拉葫芦必必需固定在确保1吨以上拉力的固定点上。
8、楼顶如无护栏，操作时工作人员必必需拴好安全带。
9、严格执行《煤矿安全规程》露天部分电气高空作业规定。
〔三〕井下安装操作：
1、设备搬运或安装时要轻拿轻放，防止剧烈振动和冲击。
2、敷设的电缆要与动力电缆保持0.3米以上的距离，固定电缆用吊钩悬挂，非固定电缆用胶带或其他柔性材料悬挂，悬挂点的间
距为3米。
3、井下传输电缆在大巷敷设或检查时，如果有车辆行驶，敷设或检查人员要躲到躲避硐中，严禁行车时敷设或检查传输电缆。
4、在有架空线的大巷中敷设传输电缆时，要确保传输电缆与架空线有300-500毫米的距离，横跨架空线时必必需停架空线的电后，
方可进行工作，严禁带电作业。
5、在暗斜井架设或检查传输电缆时，要和管辖单位联系好，并要慢慢下行敷设或检查，并随时留意脚下台阶，以防地滑摔人。
6、在轨道上山或下山检查传输电缆时，首先要和下车场扒钩工、上车场司机联系好，明确不准提车或松车后，方准进入轨道上山〔或下山〕敷设或检查传输电缆，严禁行车时工作。
7、所设的传输电缆要：
〔1〕将所携带盘好的电缆放在一个固定地点，慢慢放出，并设专人看管。
〔2〕敷设人员要听从统一指挥，严禁各行其事，传输电缆通过巷道顶底板危险区段时，要首先观察顶底板有无危险，无危险方准操作，否则暂停敷设待处理好后再敷设。
〔3〕巷道中敷设传输电缆时，要指派一人在前面对所要敷设传输电缆放入电缆钩中，以免敷设后和其他通讯线不能形成统一。
〔4〕敷设电缆时要有适当的张弛度，要求能在外力压挂时自由坠落，电缆悬挂高度应大于矿车和运输机的高度，并位于人行道一侧。
8、电缆之间、电缆与其他设备连接处，必必需使用与电气性能相符的接线盒。电缆不得与水管或其他导体接触。
9、吊挂完毕后，方可与原有的电缆进行连接。
10、电缆进线嘴连接要牢固   、密封要合格，密封圈直径和厚度要合适，电缆与密封圈之间不得包扎其他物品。电缆护套应伸入器壁内5—15毫米。线嘴压线板对电缆的压缩量不超过电缆外径的10%。接线应整齐、无毛刺，芯线裸露处距长爪或平垫圈不大于5毫米，腔内连线松紧适当，符合机电设备安装连线要求。
11、安装分站时，严禁带电作业，严禁带电搬迁或移动电器设备及电缆，并严格执行谁停电谁送电制度。
12、调试操作人员必必需经培训考试合格取得井下电工操作资格证书，持证上岗。
13、所停电的高压开关馈电处，必必需派人看管，并挂上“有人工作，严禁送电〞的标志牌。
14、停电范围影响到其他单位的，要取得联系，做好协调工作。
15、处理分站高压侧时，严禁一人单独作业。
16、安装断电控制系统时，必必需依据断电范围要求，接通井下电源及控制线。
17、安全监控设备的供电电源必必需取自被控制开关的电源侧，严禁接在被控开关的负荷侧。
18、传感器在安装时，必必需用梯子或木马，并扶牢后，再上人安装。具体安装位置：距顶大于或等于20厘米，距帮大于或等于30厘米。假设巷道中有带式输送机或刮板输送机时，必必需和所辖单位的主要负责人联系安装时间，安装时必必需和带式输送机或刮板输
送机司机联系好，停下运输机后，不安装完毕不准开机。严禁在输送机运转中安装传感器。拆掉传感器时也应遵守此规定。
19、传感器或井下分站的安设位置要符合《煤矿安全规程》第169条等规定。安装完毕，在具体检查所用接线、确认合格无误后，方可送电。井下分站预热15分钟后进行调整，一切功能正常后，接入报警和断电控制并检验其可靠性，然后与井上联机并检验调整跟踪精度。
20、甲烷传感器报警浓度、断电浓度、复电浓度和断电范围必必需符合《煤矿安全规程》第169条规定。
21、拆掉或改变与安全监控设备关联的电气设备的电源线及控制线、检修与安全监控设备关联的电器设备、必需要安全监控设备停止运行时，须报告通风科、调度室，并制定安全措施后方可进行。
〔五〕井下维护操作：
1、每十五天对监测设备进行一次调试矫正。
2、在给传感器送气前，应先观察设备的运行状况，检查设备的基本工作条件，应反复矫正报警点和断电点。
3、送气前要进行跟踪矫正，应在与井上取得联系后，用偏调法在测量量程内从小到大，从大到小反复偏调几次，尽量减少跟踪误差。
4、先用空气气样对设备校零，再通入校准气样矫正精度，锁好各电位器。给传感器送气时，要用气体流量计控制气流速度，保
证送气平稳。
5、定期改换传感器里的防尘装置，清扫气室内的污物。当载体催化元件活性下降时，如调正精度电位器，其测量指示值仍低于
实际的甲烷浓度值，传感器要上井检修。
6、设备在井下运行半年后，要上井进行全面检修。
〔六〕便携式仪器的维护操作
1、必必需按产品使用说明书的规定对仪器进行充电。
2、每隔15天对仪器的零点、精度、报警点进行一次调校。
3、检查仪器的完好性，确保仪器正常。
七、特别操作：
1、排除故障时应注意以下问题：
〔1〕应首先检查设备电源是否有电。
〔2〕可用替换电路板的方法，逐步查找故障。
〔3〕应1人工作，1人监护。严禁带电作业。并认真填写故障处理记录表。
2、瓦斯断电仪投入正常使用后，严禁随意进行试验。假设必需试验必必需有试验报告与所断电范围的单位管理人员协商好，方准进行试验。
3、断电试验完毕后，要等所断电范围内电源全部恢复正常时，试验人员方准离开现场。
4、通风方式改变后，及时调整风机开停状态传感器与相关闭锁线路。
5、分站出现故障，处理不了要及时改换。
