砖墙砌筑施工工艺.pdf

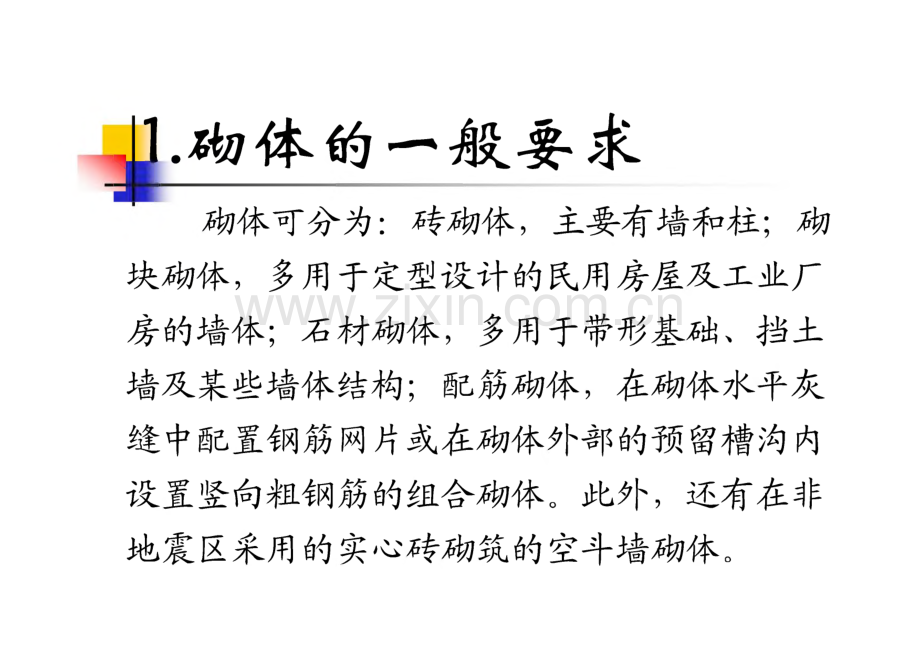

砌体砌筑施工工艺 交 抵d.砌体的一般要求砌体可分为：石专砌体，主要有墙和柱；砌 块砌体，多用于定型设计的民用房屋及工业厂 房的墙体；石材砌体，多用于带形基础、挡土 墙及某些墙体结构；配筋砌体，在砌体水平灰 缝中配置钢筋网片或在砌体外部的预留槽沟内 设置竖向粗钢筋的组合砌体。此外，还有在非 地震区采用的实心砖砌筑的空斗墙砌体。*砌体除应采用符合质量要求的原材料外，还必须有良好的砌筑质量，以使砌体有良好的 整体性、稳定性和良好的受力性能，一求 灰缝横平竖直，砂浆饱满，厚薄均匀，砌块应 上下错缝，内外搭砌，接槎牢固，墙面垂直；要预防不均匀沉降引起开裂；要注意施工中墙、柱的稳定性；冬期施工时还要米取相应的措施。2.砌筑形式21普通砖墙的砌筑形式普通砖墙的砌筑形式主要有三种:即一顺一丁、三顺 一丁和梅花丁。j.l.1 一 顺 一 丁一顺丁是一皮全部 顺砖与一皮全部丁砖 间隔砌成。上下皮竖缝相互错开1/4砖长。这 种砌法效率较高，适用于砌一砖、一砖半及二 砖墙。.1.2三顺一 丁三顺一丁是三皮全部顺砖与一皮全部丁质 间隔砌成。上下皮顺砖间竖缝错开1/2砖长；上下皮顺砖与丁砖间竖缝错开1/4砖长。这种 砌法因顺砖较多效率较高，适用于砌一砖、一 砖半墙。才.1.3梅花丁梅花丁是每皮丁砖与顺砖相隔，上皮丁砖 坐中于下皮顺砖，上下皮间竖缝相互错开1/4 砖长。这种砌法内外竖缝每皮都能避开，故整 体性较好，灰缝整齐，比较美观，但砌筑效率 较低。适用于砌一砖及一砖半墙。2砖柱的组砌日第一皮田第二皮240X2403笫一皮第二皮W5X3S5 R住痔一皮第一皮第三皮他修分的片竣在“一发后大求族“8*里网嵯多角形柱砌法矩形柱正确囱法HE365X365365X490490 X490矩形柱的错误再法J.3砖过梁的组砌平拱式过梁锅跖成过梁4砖挑橹的组砌二皮一排一皮一拼间隔挟砖挑柳形式.5附墙垛的组砌第二皮1质附驼5 X490豉垛第一皮一啖俄附&专垛砌法第一皮第二虎5砖墙的交接处处理5传41文接处削砌 格，“角（！J 一痔半墙十字交接处（一顺一丁）*为了使砖墙的转角处各皮间竖缝相互错开,必须在外角处砌七分头砖（3/4砖长）。当采 用一顺一丁组砌时，七分头的顺面方向依次砌 顺砖,丁面方向依次砌丁次。砖墙的丁字接头处，应分皮相互砌通，内 角相交处竖缝应错开1/4砖长，并在横墙端头 处加砌七分头砖。砖墙的十字接头处，应分皮相互砌通，交 角处的竖缝应相互错开1/4砖长。3.砖基础g.l砖基础构造砖基础下部通常扩大,称为大放脚。大放 脚有等高式和不等高式两种。等高式大放脚是 两虎一收，即每砌两皮砖，两边各收进1/4砖 长；不等高式大放脚是两皮一收与一皮一收相 间隔，即砌两皮砖，收进1/4砖长，再砌一皮 砖，收进1/4砖长，如此往复。在相同底宽的 情况下，后者可减小基础高度，但为保证基础 的强度，底层需用两皮一度砌筑。大放脚的底 宽应根据计算而定，各层大放脚的宽度应为半 砖长的整倍数（包括灰缝）。基础大放脚形式等态式.(6)不善商式在大放脚下面为基础垫层，垫层一般用灰土、碎砖三合土或混凝土等。在墙基 顶面应设防潮层,防潮层宜用1:2.5水泥砂浆加适量的防水剂铺设,其厚度一般为20mm,位置在底层室内地面以下一皮砖处,即离底层室内地面下须皿处。础工点、1砌筑前,应将垫层表面的浮土及垃圾清除干净。2基础施工前，应在主要轴线部位设 置引桩，以控制基础、墙身的轴线位置，并从中引出墙身轴线，而后向两边放出大 放脚的底边线。在垫层转角、交接及高低 踏步处预先立好基础皮数杆。地质防,层一口一第二阶:-第一阶基础皮数杆V3砌筑时，可依皮数杆 先在转角及交接处砌几皮砖,然后在其间拉准线砌中间部 分。内外墙砖基础应同时砌 起，如不能同时砌筑时应留 置斜槎。斜槎长度不应小于 斜槎高度。4基础 底标高不同 时，应从低 处砌起）并 由高处向旅 处搭接。口 设计无要求,搭接长度不 应小手大放 脚的高度。5大放脚那分一般采用一顺一丁砌筑形式。水平灰缝及竖向灰缝的宽度应控制在10mm左右,水平灰缝的砂浆饱满度不得小于80%,竖缝要 错开。要注意丁字及十字接头处砖块的搭接，在这些交接处 纵横墙要隔皮砌通。大放脚的 最下一皮及每层的最上一皮应以丁砌为主。6基础砌完验收合格后，应及时回填。回 填土要在基础两侧同时进行，并分层夯实。大放脚转角处分皮砌法大放“十字交接处分皮物法.砖砌体r砖喑）砌筑工艺砖砌体（砖墙）的砌筑一般有抄平、放线、摆砖、立皮数杆、盘角、挂线、砌筑、勾缝、清理等工序。抄平放线砌墙前先在基础防潮层或楼面上定出各层标高，并用水泥砂浆或cio细石混凝土找平,然 后根据（引桩）标记的轴线，弹出墙身轴线、边线及门窗洞口位置。妙.2摆砖“摆砖，又称摆脚。是指在放线的基面上按 选定的组砌方式用干质试摆。目的是为了校对 所放出的墨线在门窗洞口、附墙垛等处是否符 合砖的模数，以尽可能减少砍砖，并使砌体灰 缝均匀，组砌得当。一般在房屋外纵墙方向摆 顺砖，在山墙方向摆丁砖，摆砖由一个大角摆 到另一个大角，砖与砖留lOmni缝隙。,.3立皮数杆皮数杆是指在其上划有每皮砖和灰缝厚度，以及门窗洞口、过梁、楼板等高度位置的一种 木制标杆。砌筑时用来控制墙体竖向尺寸及各 部位构件的竖向标高，并保证灰缝厚度的均匀 性。皮数杆一般设置在房屋的四大角以及纵横 墙的交接处，如墙面过长时，应每隔10T5m立 一根。皮数杆需用水平仪统一竖立，使皮数杆 上的土 0.00与建筑物的 0.00（或楼层标高）相吻合。皮数杆示意图1 一皮数杆；2准线；3竹片；4圆铁钉盘角、挂线墙角是控制墙面横平竖直的主要依据，所 以，一般砌筑时应先砌墙角，墙角砖层高度必 须与皮数杆相符合,做到“三皮一吊,五皮一 靠”。墙角必须双向垂直。墙角砌好后，即可挂小线，作为砌筑中间 墙体的依据，以保证墙面平整，一般一砖墙可 用单面挂线，一砖半墙及以上的墙则应用双面 挂线。.5砌筑、勾缝砌筑操作方法各地不一，但应保证砌筑质 量要求。通常采用“三一砌砖法”,即一块砖、一铲灰、一揉压，并随手将挤出的砂浆刮去的 砌筑方法。这种砌法的优点是灰缝容易饱满，粘结力好、墙面整洁。勾缝是砌清水墙的最后一道工序，可以用 砂浆随砌随勾缝，叫做原浆勾缝；也可砌完墙 后再用1:1.5水泥砂浆或加色砂浆勾缝，称为 加浆勾缝。勾缝具有保护墙面和增加墙面美观 的作用，为了确保勾缝质量，勾缝前应清除墙 面粘结的砂浆和杂物，并洒水润湿，在砌完墙 后，应画出1cm的灰槽，灰缝可勾成凹、平、斜或凸形状。勾缝完后尚应清扫墙面。&L6楼层轴线的引测为了保证各层墙身轴线的重合和施工方便,应根据龙门板（引桩）上的标志将轴线引测到 房屋的底层外墙面上（或在内部轴线设控制 点）。二层以上的各层墙的轴线，可用经纬仪 或垂球引测到楼面上去，并根据施工图上尺寸 用钢尺对轴线进行校核。&.7各层标嵩的控制各层标高除皮数杆控制外，还应弹出室内 水平线进行控制。底层砌到一定高度后，在各 层的里墙角，用水准仪根据龙门板上的土 0.00 标高,引出统一标高的测量点（一般比室内地 坪高出500nlm）,然后根据墙角二点弹出水平线，依次控制底层过梁、圈梁和楼板的标高。当第 二层墙身砌到一定高度后，先从底层水平线用 钢尺往上量第二层水平线的第一个标志，然后 以此标志为准，用芈准仪定出墙面的水平线，以此控制第二层标图O.施工要点豉砌体面质量 要求可概括为土A 小生:横平竖直、灰浆饱满、错缝搭 接、接槎可靠。砖砌体的质量 允许偏差要求见右 表：石专砌体的施工 要点如下：转砌体一般尺寸允许偏差项次项 目允许偏差(mm)检验方法抽检数量1基础顶面和楼面标高15用水平仪和尺检查不应少于5处12表面平整度清水墙、柱5用2m靠尺和模形塞尺检查有代表性自然间10%,但 不应少于3间，每间不应 少于2处混水墙、住83门窗洞口高、宽(后塞口)5用尺检查检验批洞口的10%,且不 应少于5处i 41外墙上下窗口偏移20以底层窗口为准，用经纬 仪或吊线检查检验批的10%,且不应少于5处5水平灰缝 平直度清水墙7拉10m线和尺检查有代表性自然间10%,但 不应少于3间，每间不应 少于2处混水培106清水墙添丁走缝20吊线和尺检查，以每层第 一皮砖为准有代表性自然间10%,但 不应少于3间，每间不应 少于2处1全部砖墙应平行砌起，砖层必须水平，砖层正确位置用皮数杆控制，基础和每楼层砌 完后必须校对一次水平、轴线和标高，在允许 偏差范围内，其偏差值应在基础或楼板顶面调 萃2万专柱不得米用先砌四周后填心的包心砌 法。柱面上下皮的竖缝应相互错开1/2砖长或1/4砖长，使柱心无通天缝。3砖砌体应上下错缝，内外搭砌，实心砖 砌体宜采用一顺一T、梅花丁或三顺一T的砌 筑形式。3砖墙的水平灰缝和竖向灰缝宽度一般为 10mm,但不小于8nm1,也不应大于12mm。水平灰 缝的砂浆饱满度不得低于80%,竖向灰缝宜采 用挤浆或加浆方法，使其砂浆饱满，严禁用水 冲浆灌缝。清水墙面不应有上下二皮砖搭接长 度小于25mm的通缝,不得有三分头残，不得在 上部随意变缝乱缝。4忌椅的跨城处和麦蕤处去同时砌然。对不能同时砌筑而又必须留槎时，应砌成斜槎，斜槎长度不应 小于高度的2/3。如留斜槎有困难时，除转角处外，也可留直槎，但必须做成阳槎，并加设拉结筋。拉结 筋的数量为每120mm墙厚放置1根直径为8mm（6.5mm）的钢筋（至少两根）。间距沿墙高不得超过500mm,埋 入长度从墙的留槎处算起，每边均不小于500mm（7度 以下的抗震设防建筑为1000mm），其末端应有90。弯钩。8度有及以上抗震设防地区不得留直槎。斜槎Ji-5如纵横 墙均为承重墙,在丁字交接处 留槎，可在接 槎处下部（约1/3接槎图）砌 成斜槎，上部 留成直槎，并 加设拉结筋。承重墙丁字交接处6砖墙接槎时，必须将接槎处的表面清理干净，浇水润湿，并应填实砂浆，保持灰缝平 直。*7构造整施工喉本：先扎钢筋、后砌墙、再浇氨混凝 io墙与拉遑港应沿墙高500mm 设置26.5-8水平拉结钢筋，每道伸入墙内不少于3。当抗 震设计烈度为7度、8度、9度时,砖墙应砌成大马牙槎，每一大 马牙槎高度方向的尺寸不宜超 过300mm,大马牙槎应先退后进、同时进退（进退相差60nlm）,上下顺直，残留砂浆清理干净。-一 一二二 一二.一-1-gIBf拉结钢筋布置及大马牙鹿-8所有拉结筋位置应设置正确、平直，其 外露部分不得任意弯折。拉结筋不得穿过烟道 和通气孔道，如遇烟道或通气孔道时，拉结筋 应分成两股沿孔道两侧平行设置。9每层承重墙的最上一皮砖、梁或梁垫的 下面及挑檐、腰线等处，应是整砖丁砌。隔墙 和填充墙的顶面与上层结构的接触处，宜用侧 砖或立砖斜砌挤紧。3-10万专墙中留置临时施工洞口时，洞口的 净宽度不超过3,其侧边离交接处的墙面不应 小于500nm1,洞口顶部宜设置过梁，并在临时间 断处预埋水平拉结筋。抗震设计烈度为9度的建 筑物，临时洞口的留置应会同设计单位研究决 定。Ji-11砖柱和宽度小于Im的窗间墙，应选用整 砖砌筑。半砖和破损的砖应分散使用在受力较 小的砌体中。12砖墙相邻工作段的高度差，不得超过一 个楼层的高度，也不宜大于血。工作段的分段 位置应设在伸缩缝、沉降缝、防震缝或门窗洞 口处。砖墙临时间断处的高度差，不得超过一 步脚手架的高度。砖墙每天砌筑高度以不超过L 8m为宜。13 一千列墙体我都侬中不得曲微般字眼:1）空斗墙、半砖墙和独立砖柱。2）砖过梁上与过梁成60*角的三角形范围内。3）宽度小于1m的窗间墙。4）梁或梁垫下及其左右各500nini的范围内。5）砖墙的门窗洞口两侧180mm和转角处 430mm的范围内3.作业1.P97思考题第7题。2.请叙述砖砌体的允许偏差。3.如何保证石专砌体的接搓可靠？4.砖混结构中构造柱如何设置？5.砖砌体的质量要求可概括为哪十六个字?6.在哪些墙体或部位中不得留设脚手眼？
