砌体填充墙施工方案(正式版).pdf

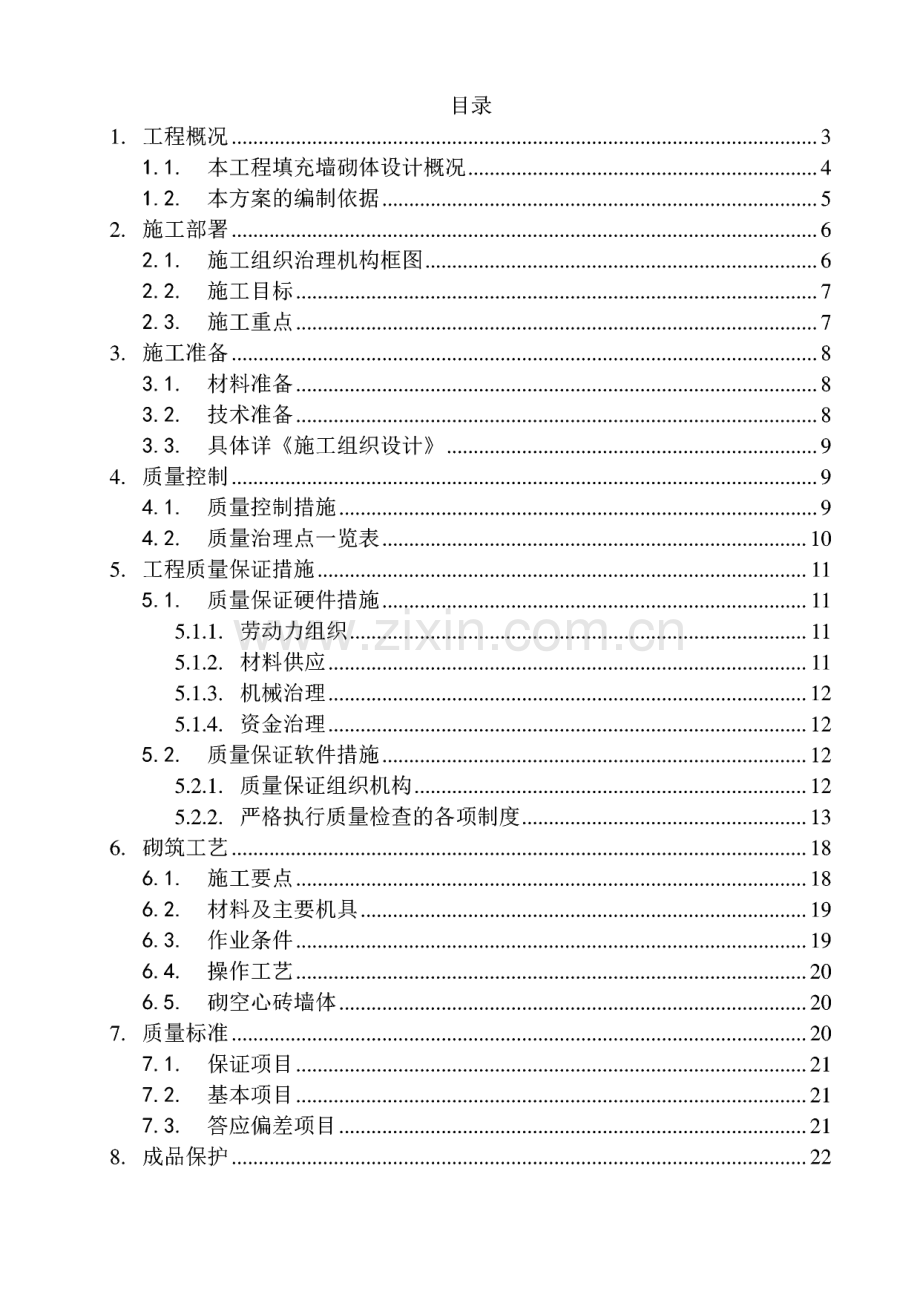

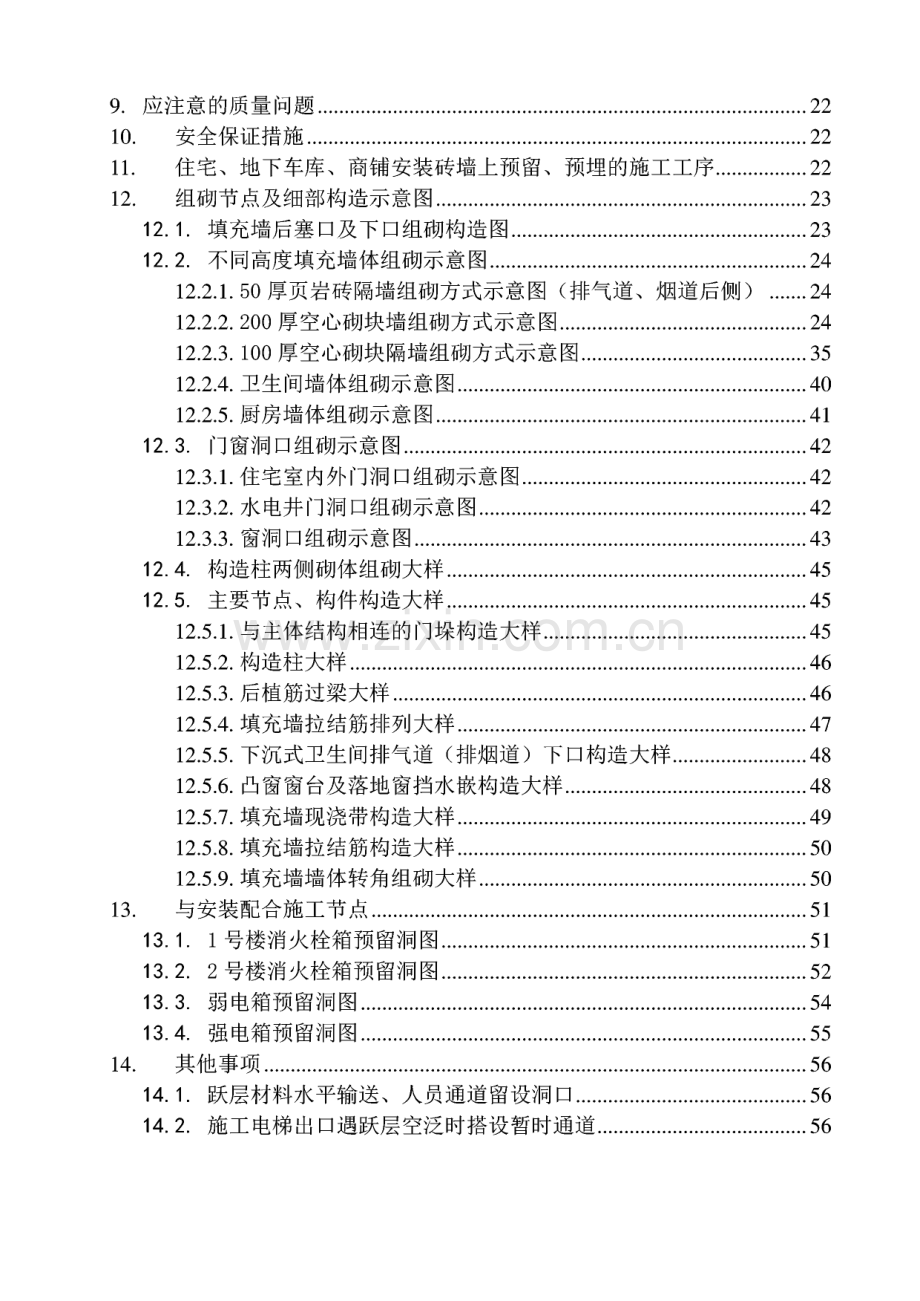

目录1.工程概况.31.1.本工程填充墙砌体设计概况.41.2.本方案的编制依据.52.施工部署.62.1.施工组织治理机构框图.62.2.施工目标.72.3.施工重点.73.施工准备.83.1.材料准备.83.2.技术准备.83.3.具体详施工组织设计.94.质量控制.94.1.质量控制措施.94.2.质量治理点一览表.105.工程质量保证措施.115.1.质量保证硬件措施.115.1.1.劳动力组织.115.1.2.材料供应.115.1.3.机械治理.125.1.4.资金治理.125.2.质量保证软件措施.125.2.1.质量保证组织机构.125.2.2.严格执行质量检查的各项制度.136.砌筑工艺.186.1.施工要点.186.2.材料及主要机具.196.3.作业条件.196.4.操作工艺.206.5.砌空心石专墙体.207.质量标准.207.1.保证项目.217.2.基本项目.217.3.答应偏差项目.218.成品保护.229.应注意的质量问题.2210.安全保证措施.2211.住宅、地下车库、商铺安装砖墙上预留、预埋的施工工序.2212.组砌节点及细部构造示意图.2312.1.填充墙后塞口及下口组砌构造图.2312.2.不同高度填充墙体组砌示意图.241221.50厚页岩砖隔墙组砌方式示意图（排气道、烟道后侧）.2412.2.2.200厚空心砌块墙组砌方式示意图.2412.2.3.100厚空心砌块隔墙组砌方式示意图.3512.2.4.卫生间墙体组砌示意图.4012.2.5.厨房墙体组砌示意图.4112.3.门窗洞口组砌示意图.421231.住宅室内外门洞口组砌示意图.4212.3.2.水电井门洞口组砌示意图.4212.3.3.窗洞口组砌示意图.4312.4.构造柱两侧砌体组砌大样.4512.5.主要节点、构件构造大样.4512.5.1.与主体结构相连的门垛构造大样.4512.5.2.构造柱大样.461253.后 植筋过梁大样.4612.5.4.填充墙拉结筋排列大样.4712.55下 沉式卫生间排气道（排烟道）下口构造大样.4812.5.6.凸窗窗台及落地窗挡水嵌构造大样.4812.5.7.填充墙现浇带构造大样.4912.5.8.填充墙拉结筋构造大样.5012.5.9.填充墙墙体转角组砌大样.5013.与安装配合施工节点.5113.1,1号楼消火栓箱预留洞图.5113.2.2号楼消火栓箱预留洞图.5213.3.弱电箱预留洞图.5413.4.强电箱预留洞图.5514.其他事项.5614.1.跃层材料水平输送、人员通道留设洞口.5614.2.施工电梯出口遇跃层空泛时搭设暂时通道.56工程概况 工程名称：广安中国低碳聪明新城n组团三期项目工程地点：广安市中桥组团西北侧建设单位：广安绿源低碳置业有限公司设计单位：中国建筑标准设计院有限公司勘察单位：四川弘岩勘察设计有限公司监理单位：成都永固工程项目治理有限公司质监单位：广安区建设工程质量监督站安监单位：广安区建设工程安全监督站施工单位：四川升华集团有限公司本工程为广安-中国低碳聪明新城n组团三期工程项目，位于四川省广 安市东南片区，中桥组团西北侧。场地北邻滨江路与渠江，东邻广前路（省 道S304线），西、南两侧为拆迁居民住宅楼及空地。总用地为24亩，由住宅、地下室及商业楼三部分组成。总建筑面积176919.82平方米，地上总建筑面积 为118628.50平方米，地下总建筑面积58291.32平方米，其中地上住宅总建 筑面积为103627.00平方米，商业楼总建筑面积为12128.26平方米。本工程为一类高层建筑，地下室成阶梯型：20#楼侧车库一层，底标高为 250.050；9#楼侧车库一层，底标高为247.350；21#楼侧车库两层，底标高为 242.650；9#楼T/23 层，总高度 66.7m（0.000 以上）；20#楼-1/30 层，总 高度87m（0.000以上）；主楼与地下车库基础（地梁上口以下）部分相连,主楼与地下车库（地梁上口以上）部分易变形缝断开，各自独立。本工程安全等级、抗震等级、嵌固端及加强区范畴分别如下：车库结构安全等级为二级，抗震等级四级，整体结构运算嵌固端：基础 顶。9#楼结构安全等级为二级，抗震等级剪力墙、柱四级，整体结构运算嵌 固端：基础顶；剪力墙底部加强区范畴:基顶5.750米。20#楼安全等级为二级，剪力墙抗震等级：三级，整体结构运算嵌固端:基础顶；剪力墙底部加强区范畴:基顶5.750米。21#楼楼安全等级为二级，剪力墙抗震等级：三级，整体结构运算嵌固 端:基础顶；剪力墙底部加强区范畴：基顶2.850米。建筑耐久年限为50年,地震设防烈度为六度。本工程砖砌体方量大约17500m3,页岩砖、页岩空心砖和配砖组合而砌，地下车库、商业裙房及主楼设备夹层墙体均采用烧结页岩实心砖（800kg级）砌筑；9、20、21号楼住宅的外墙、分户墙采用JN-B4烧结页岩空心砖（保温 砖,导热系数0.36w/k.m2）砌筑；内墙采用100,200厚烧结页岩空心砖（12 孔以上）砌筑。墙体均采用M5水泥砂浆砌筑，砌体施工质量控制等级为B级。本工程填充墙砌体设计概况本工程填充墙地面以下采用M5水泥砂浆砌筑MulO页岩实心砖，地面以 上采用M5水泥砂浆砌筑Mu3.5页岩空心砖。填充墙墙厚有200nmi、lOOmni、50 三种。卫生间砌筑1.8m高（含120nmi高C20碎挡水坎）页岩实心石专。因本工 程将采用外墙外保温工艺，对页岩空心砖壁厚又特别要求，本工程采用的砌 体材料如下表：特别部位及节点要求:材料名称规格技术要求容重强度使用部位厚壁型烧结 页岩空心破190*200*11513-15 孔，壁 厚25-27mm901-1000kg/m3Mu3.5地面以上200mm外围填 充墙、分户墙普通页岩空 心石专190*240*10012孔壁厚10-15mm800 kg/m3Mu3.5地面以上100mm内隔墙普通页岩空 心石专190*200*11512孔,壁厚10-15mm800 kg/m3Mu3.5地面以上200mm内隔墙页岩配砖190*90*531900 kg/m3MulO卫生间离楼地面1.8m高 以下墙体；厨房离楼地面1.5m高以 上墙体；水电井、管道井填充墙 其余墙体楼面三线及墙顶 后塞口;标破240*115*531900 kg/m3MulO地面以下墙基础及立面防 水保护砖墙、塔楼设备夹 层1）、本工程构造柱、过梁、小于或等于100的门窗垛用C20商品混凝土 浇筑。窗台压顶、二次浇筑挡水线、落地窗挡水坎用C20细石混凝土（沿挡 水坎长度方向内配巾6.5250构造筋，另配2巾8通长筋，见12.5.6条附图）浇筑。空调挑板等结构构件混凝土强度等级同主体，采用商品混凝土。2）、卫生间离楼地面1.8m高以下墙体采用页岩配成组砌；且卫生间墙体 在结构楼面上作120nmi高C20混凝土反边（门洞口除外）3）厨房离楼地面1.5m高以上墙体采用页岩配砖组砌；4）强电井、弱电井、水井、管道井填充墙全部采用页岩配砖组砌5）电梯机房楼面以上砌筑500高页岩实心砖；6）安装固定支架位置砌实心砖位置详附图。7）管道井、风井等比较狭窄的房间内侧应随砌随抹灰，表面光滑平整。8）门窗洞口及阳台边梁混凝土挡水线留设要求如下：A、进户防盗门：宽度按设计，高度结构洞口增加30mmB、户内门：宽度按设计，高度结构洞口增加30nlm。C、防火门：梯间通往电梯前室及电梯前室通往过道的防火门宽度按设计,高度结构洞口增加30nmi；其余防火门按设计洞口留置。D、阳台边梁、水、电井门洞口下设置混凝土挡水线，高200,宽100。E、阳台边梁设置混凝土挡水线，高150,宽100。F、落地窗（凸窗）混凝土挡水坎高100,宽同两侧墙宽。落地窗高度上 至框架梁底,下到挡水线上口。9）1#楼入户层通道两侧的排水管道井的FM0521改为预留300X 300洞口，中心距结构面1030,详见13条附图。10）2#楼入户层通道两侧的排水管道井的FM0608改为预留300X300洞 口中心距完成面550,详见13条相关附图。11）1、2#塔楼花池、凸窗墙体全部采用实心页岩配砖砌筑。12）不在卫生间、厨房内的的烟道、排气道未靠墙的外露面砌100厚实 心页岩砖保护墙。本方案的编制依据a.设计图纸、设计交底、设计变更、技术变更（核定）洽商单b.施工组织设计C.相关规范类别规范和标准名称编号施工治理工程建设标准强制性条文（房屋建筑 部分）建标（2000）85 号施工质量验收建筑工程施工质量验收统一标准GB50300-2001砌体工程施工质量验收规范GB50203-2002企业标准龙湖工程观感质量验收标准2003 版施工技术工程测量规范GB50026-93建筑用砂GB/T14684-2001建筑用卵石、碎石GB/T14685-2001普通碎配合比设计规程JGJ55-2000砌筑砂浆配合比设计规程JGJ98-2000多孔砖砌体结构技术规范JGJ137-2001施工安全建筑施工安全检查标准JGJ59-99建设工程施工现场供用电安全规范GB50194-93施工现场暂时用电安全技术规范JGJ46-88建筑施工高处作业安全技术规范JGJ80-91建筑机械使用安全规程JGJ33-86建筑施工扣件式钢管脚手架安全技术 规范JGJ130-2001相关图集序号标准图集名称标准图集代号备注1框架结构填充小型空心砌 块墙体结构构造02SG614国标2框架轻质填充墙构造图集G701（一）西南标3建筑物抗震构造详图O3G329-1国标施工部署施工组织治理机构框图分鲍史高宗银项目经理：周卫东 技糕工：腔明1Mr m K1球负：张曲1各专业作业班组造构施工翱技术资榜评1员设备管理后期组耐施工员5人料籁人:版那2人姓例媾人认mk襁辙队1%保健、饿各部门职能分配详施工组织设计施工目标质量目标：达到优质工程标准，确保“优质结构”、“巴渝杯”，争 创鲁班奖。工期目标：4个月；详见施工进度计划。安全目标：无重大设备、人员伤亡事故。轻伤率控制在5%。以内。文明施工目标：创市文明施工工地。科技进步目标：积极推广和使用新技术。施工重点根据设计图纸及相关文件规定内容，我们将以下单项作为项目施工 及治理重点。a.各工序、各工种之间合理穿插，和谐作为现场有序施工治理的重点。b.竖向排成、作好皮数杆控制水平灰缝、挂线砌筑控制好灰缝的平直度 及墙面的平整度、后塞口斜砖角度、构造柱线条作为砌体施工观感质量 控制的重点。C.墙拉筋植筋、原材料检测、配合比控制、试件留置、砂浆饱满度作为 砌体结构质量控制的重点。d.干活脚下清、活完脚下净，作为现场文明施工的控制重点。e.样板带路作为按图施工的控制重点。施工准备材料准备a.砖：必须满足设计要求和国家有关规范要求，GB13545-92烧结空心石专和空心砌块，GB13544-2000烧结多孔砖，GB5101-98烧结普 通砖，砖进场必须有质保书和按验收批数量（烧结普通砖每15万块为 一个验收批，空心砖每3万块为一个验收批，不足的也按一批计，每一 验收批随机抽取试样一组，即10块）作试验，合格后方可使用。空心砖 使用规格：190X240X100 mm,190 X 200 X 115mm,页岩配砖使用规格200 X95 X 53mm,页岩标准砖使用规格240 X 115 X 53mm。水泥：普通硅酸盐 水泥，必须具有质保书和抽检报告（特别是安定性试验）合格后方可使 用,符合 GB175 1999。b.砂：长江特细砂，细度模数大于0.7,含泥量小于3%,必须经抽检 合格后方可使用。c.增塑剂（砂浆王），采用外购砂浆王，替代传统的石灰膏在满足砂浆 和易性和强度的条件下，能使水泥与砂充分结合，其耐久性比普通砂浆 有明显提高，后期强度高，掺量为水泥重量的12%。（砂浆王需要复检 并合格，具体掺量以试验室试配为准）。技术准备a、先了解和把握图纸内容，摸清设计意图，审查施工图纸是否还齐全，是否 其说明与内容一致，施工图纸及其各组成部分间有无矛盾和错误，在尺寸、标高和说明方面，建筑图与其相关的结构图是否一致，技术要求是否明确，水、电、暖通、消防等安装施工图与建筑、结构施工图是否相符，标高及平 面位置是否矛盾，是否满足使用功能及兼顾美观，并把握整个工程各工序之 间的穿插顺序，找出本工程的施工难点与重点，并针对施工难点与重点作出 相应的施工方案。b、各级技术人员、施工人员要认真熟悉图纸，技术部门负责组织好图纸批阅,批阅时应特别注意审查图纸是否有问题，发觉问题及时提出.c、确定各工程项目的做法、材料、规格、数量，为翻样和加工定货创造条件。d、将砌筑砂浆所用合格原材料送至试验室按设计强度等级试配确定砂浆配合 比，满足设计要求后，方可使用于正式工程，砂浆搅拌全部采用集中机拌。e、根据砌体施工平面图中的轴线尺寸在碎楼面上弹出各房间的墙体、门洞边 线，且在已浇碎剪力墙、柱上弹出建筑标高线及注明标高，以确保房间净空 尺寸和标iWj。f、砌体工程开工前，技术负责人向工长，工长必须向班组长和操作工人进行 技术交底，对所砌部位的构造、门窗位置、预留孔、预予埋件、构件安装位 置及砂浆标号和取样组数，砌体组砌方法，砌体轴线、标高等，进行详细的 书面交底并作记录。g、根据现场情形，做好现场的平面布置。h、提出机具计划，编制加工定货计划。具体详施工组织设计质量控制质量控制措施a.加强职工质量意识教育、提高业务人员素养。工程质量来源于工作质 量，工作质量来源于质量意识和业务素养，并贯穿于施工的全过程，因 此必须加强施工人员的质量意识教育，努力提高其业务素养。坚固树立 为用户服务，质量第一的思想。b.加强工艺纪律，严格操作规程。严格自检、互检和交接检，做到无自 检不专检，上道工序不合格不准进入下道工序，加强工序质量控制，实 行“样板制”和操作“挂牌制”，以此带动质量治理。c.订立质量奖罚制度，层层落实、处处把关，好的给予鼓励；质量意识 差的，除给予教育外，适当进行经济惩罚，把质量落实到人头，做到质 量治理，人人有责。d.建筑物定位放线时，必须有项目经理或技术负责人亲临现场会同建设 单位、监理单位共同检验，及时做好检查手续。建筑物设置的轴线和标 准水准点要坚固，不得任意移动损坏，建筑物内的放线，必须经复测无 误后方可进行施工。e.碎及砂浆严格按配合比计量，其坍落度测试必须严格按规范规定要求 进行。碎浇筑时，振捣棒应做到快插慢拨，插点平均排列，以保证碎密 实，浇筑完的砂应及时养护。f.构造柱模板支撑坚固，拼缝严密，拼缝处贴双面胶防止漏浆；隔离剂 涂刷平均，不得有漏涂现象；拆模时碎应达到规范规定的强度，不得强 砸、硬撬，以防损坏碎结构。g.对原材料、成品、半成品实行进货检验，无合格证、质保书的材料不 准进入施工现场，复检不合格的材料不得用于工程；特别材料由建设、设计、监理和施工单位看样订货，按样验收，严格把关。h.根据设计要求和工程特点，结合施工实际情形，合理安排并及时和谐 土建施工与安装及装饰之间的穿插配合。质量治理点一览表每分项工程开工之前均应进行样板施工,并经业主、监理、施工三方进行 验收点评,严格按合格的样板进行施工。本工程质量治理点设置一览表如下：序 号治理点 名称技 术 要 求 及 措 施1平面与垂 直控制根据房屋轴线放样出墙轴线、并定出门窗位置，进行技术复核后方可进行 施工。施工过程中，采用线坠及2m检查尺对墙体的垂直度及平整度进行控制，做到3匹一吊、5匹一靠，其误差应满足优质结构标准要求。各房间的开间尺寸误差不得大于lOmmo2碎质量 控制砌体施工阶段碎采用商品混凝土。对原材料必须进行见证取样复验.现场计 量必须准确，并设专人计量。碎浇筑不得发生离析，碎倾落高度三3m时，应采用串筒或溜槽。碎试块的制作、养护、试压以及强度统计评定必须符合标准要求，同时留 置标准养护试件及同条件养护试件。3砌体工程 质量控制严格控制砂的含泥量；拌制砂浆时必须使用重量比，严格控制砂浆的配料精度；严禁人工拌制，机械拌制的时间，至投料后算起，应控制在35min以内。严格砌体组砌方法和设立皮数杆。灰缝砂浆必须饱满；砌筑时严禁一次铺灰过长。排砖时，应考虑门窗洞口位置对竖缝的影响。严格砖墙的留槎和接槎。正确预留预埋砌体上的洞口（预埋管件）。墙体拉接筋大小、长度、位置、形状等严格按规范执行。墙体放线必须用双边线控制。配筋带严格按图集要求设置。5墙体上安 装预留预 埋质量控严格按图纸及方案要求进行施工。与土建施工紧密配合，预留预埋位置要准确、不得漏埋，严禁事后剔打。凡事安装过程中需要打支架固定的位置，必须组砌页岩实心砖。工程质量保证措施质量保证硬件措施硬件措施主要从劳动力组织，材料供应，机械使用，资金运转等给予充 分保证，使工程能够顺利进行。劳动力组织为了工程正常进行，保证工程施工的连续，依据施工进度计划要求，合 理安排组织劳动力。保证在使用上的合理性，力求用最小的劳动力，创最高 施工效益。为此我们依据总进度要求，进行动态安排劳动力，有序组织施工。材料供应在材料供应问题上，第一派有治理体会的材料人员，深入市场了解材料 供应市场、供应情形、供应价格等。在此基础上，写出调查报告，并及时反 馈市场变化情形。项目部在此基础上，通过对市场调查分析对材料实行动态治理，保证工 程施工用料。另外在材料供应上，做到轻重缓急，杜绝材料积压造成生产及周转资金 的积压。机械治理根据工程情形，合理选用施工机械、机具设备。派专人负责机械设备的 治理，做到对机械紧固、保养、加油、检查、修理的“十字”方针。保证设 备在施工中正常运行，杜绝设备带病作业和施工人员违章指挥及操作。资金治理为保证工程施工的正常运行，必须加强对现场资金的治理。对现场有限 资金的使用，必须针对工程具体情形，做到对资金的合理安排，有效使用。对此，由项目部由财务人员针对资金及工程情形，做到报表及时报送项 目部领导。项目部依此做出相应决策保证现场正常的治理措施。特别是对一次性占用资金量大的，采取针对具体情形，具体分析的原则,将其化整为零，分散处理，这样即可保证资金周转，又可满足现场施工。质量保证软件措施质量保证组织机构本工程按项目法治理施工，成立重庆恒滨建设（集团）有限公司第一项 目工程部，由项目经理负责实施，按IS09001质量体系建立项目质量保证体 系，并对施工质量全面负责。项目部质量检查工作领导小组在公司质检科（总工办）的统一领导下，由项目经理任组长，项目技术负责人（项目负经理）任副组长，加强对施工 质量的检查、监督，每月至少对工程质量进行全面检查一次；质量负责人会 同专职质量检查员，每天对各施工班组作业的施工质量进行检查、复核。公司内部质量检查程序材料检验合格证质量交底组织交接专职质检员操作班组检验合格证操作班组技术负责 人审签验收合格资料齐全工长互检产品严格执行质量检查的各项制度根据设计图纸的要求、施工及验收规范的规定、本地区及企业自身 的技术标准和规程、施工合同中规定采用的有关技术标准，精心组织、精心施工，以人的工作质量保工程工序质量，以工序质量确保工程质量。根据本工程项目的特点和具体情形，特提出以下保证工程质量的各项制 度，以实现工程质量的目标。施工组织设计审批制度a.经总工程师审批后的施工组织设计，项目部应上报业主及监理同意后 方可进行施工。严格执行质量申报制度本工程执行如下报验流程。1）、原材料/构配件及设备质量签认程序2）、隐检、予检、中间及分部、分项工程验收程序内部技术复核、隐藏工程验收制度a.在施工方案中编制技术复核计划，明确复核内容、部位、复核人员及 复核方法。b.技术复核结果应填写分部分项工程技术复核记录，作为施工技术资 料归档。c.凡分项工程的施工结果被后道工序施工所覆盖，均应进行隐藏工程验 收。隐藏工程的验收结果必须填写隐藏工程验收记录，作为档案资料 储存。d.技术复核与隐藏工程验收程序如图:隐藏工程验收技术复核现场材料质量治理a.严格控制采购材料的质量各类材料的采购控制必须符合公司质量程序文件的规定。进场后的 材料应组织进行抽样检查，发觉问题立刻与供货商联系，直到退货。b.搞好原材料二次复试取样、送样工作水泥必须取样进行物理试验，钢筋原材料必须取样进行物理试验，所有防水材料必须进行取样复试。存放期超过3个月的水泥必须重新取 样进行物理试验，合格后才能使用。计量器具治理制度a.公司质检科负责本工程所有计量器材的送检、督促及治理工作。b.现场计量器具必须确定专人保管，专人使用，他人不得随意动用，以 免造成人为损坏。C.损坏的计量器具必须及时申报修理更换，不得带病工作。d.计量器具要定期进行校对、鉴定，严禁使用未经校对过的器具。工程质量奖励制度a.项目部遵循“谁施工、谁负责”的原则，对整个工程进行全面的质量 治理和跟踪治理。b.任何人在施工过程中违反操作规程、不按图施工、屡教不改或发生了 质量问题，项目部将对其进行处罚，处罚的形式为停工整改、罚款直至 驱出工地。c.凡在施工过程中，按图施工，质量达到优良的班组，项目部将对其进 行奖励。奖励的形式为夸奖、表彰、奖金。d、项目部在实施奖罚时，以平时检查、抽查、每月一次的大检查、监理 工程师的抽查、质量评定等结果为依据。质量过程控制施工中质量控制的策略是：全面控制施工过程，重点控制工序质量，全面提高工作质量。其具体措施是：工序交接有检查，质量预控有计策，施工项目有方案，技术措施有交底，图纸会审有记录，配制材料有试验，隐藏工程有验收，计量器具校正有复核，设计变更有手续，钢筋代换有制 度，质量处理有复查，成品保护有措施，行使质控有否决权，质量文件有 档案。最重要的是质量责任分解到人，落实到人，质量责任与奖金挂勾奖 罚逗硬。a.单位工程质量的系统控制过程，如下框图所示：工序（检验批）质量控制分项工程质量控制施工项目质量 控制分部工程质量控制建筑工程质量单位工程质量控制安装工程质量控制建设项目质量控制设备本身质量施工项目质量因素的控制如下图所示:现场质量检查现场质量检查方法：分目测法、实测法和试验法三种。目测法：根据质量标准进行外观目测，看、摸、敲、照进行检查。实测法：根据质量标准通过检测工具对实物进行靠、吊、量、套进行检查。试验法：通过现代的试验设备对项目进行的试验检查，提出数据依据标准判 定检查。未尽事宜详施工组织设计砌筑工艺甄绸T平、立面排砌T植拉墙及构造柱筋上区岩豉找平、防距T填充墙而 区T构造柱、过梁钢筋、碎H后塞口砌筑I坚持以样板带路的原则，先施工样板，进行技术复核及样板点评后再进 行大面积施工。施工要点a.200nmi厚页岩空心石专砌体十行累计按1250mni控制，表面平整W5nrni,垂直度偏差W3nlm。b.页岩空心石专进场下车，运至工作面应轻拿轻放，保证砌块棱角不被碰 坏，提前一天浇水潮湿，含水率宜小于1520%。c.页岩空心砖与短肢剪力墙、剪力墙之间需参西南G701（一）1922 页要求施工，且靠主体结构剪力墙肢处用100,200长实心页岩配砖交错组砌,详见。水平拉结筋竖向间距500nmi。d.墙顶斜砌普通页岩砖逐块敲紧挤实（详附图）。e.填充墙水平长度大于4米，设置钢筋混凝土构造柱。碎强度等级C20,先砌墙后浇柱.f.门窗洞口按设计图要求设置钢筋混凝土过梁及构造柱。g.填充墙转角处设水平拉结筋竖向间距500nlm。h.砌筑砂浆为M5水泥砂浆。砌筑灰缝应横平竖直，砂浆饱满度不低于 9 0%,门窗框安装采用后塞口法施工，墙体内外灰缝宜用钢筋抹子加浆勾出 凹缝，扫去余外砂浆，保持墙面清洁、美观。i.构造柱模板采用木模板。构造柱处墙体应设马牙槎，砌墙体要求先退 后进。此处墙体要求具有更高的平整度，表面残留砂浆清理干净，木模与墙 面间嵌软泡沫条以免漏浆，顶部留设“撮箕口”以便顶部混凝土浇筑密实；模板底部一侧留清扫口，以利清除柱模内杂物，清理后立刻封闭。碎分层浇 捣。注意观察，人工敲击，防止碎不密实现象发生。材料及主要机具(1)空心砖、实心砖：品种、规格、强度等级必须符合设计要求，规格应一 致。有出厂证明、试验报告单。材料进场后应进行见证取样复检，不合格产 品坚决出场。(2)水泥：一样用32.5级普通硅酸盐水泥，有出厂证明、试验报告及现场 取样复试报告。(3)砂：特细砂，M5及其以上砂浆，砂的含泥量不超过5%,并不含草根等杂 物。(4)掺合料：石灰精，有出厂证明、掺量由试验室出具试配报告后确定。(5)水：用自来水或不含有害物质的干净水。(6)其它材料：拉结钢筋、预埋件，提前做好防腐处理。(7)主要机具：备有搅拌机、翻斗车、磅秤、吊斗、砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、喷水壶、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀、刨锈、工具袋等。作业条件主体分部中承重结构已施工完毕，已经有关部门验收。弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。立皮数杆：宜用30mmX40mm木料制作，皮数杆上注明门窗洞口、拉结筋、过梁的尺寸标高。皮数杆在转角处均应设立，皮数杆应垂直、坚固、标高一 致，经复核，办理预检手续(或在结构柱墙上画皮数杆)。根据最下面第一皮破的标高，拉通线检查，如水平灰缝厚度超过20nlm,用 细石混凝土找平，不得用砂浆找平或砍砖包合子找平。(5)常温天气在砌筑前一天将砖浇水潮湿，冬期施工应清除表面冰霜。(6)砂浆配合比经试验室确定，准备好砂浆试模。操作工艺(1)砌筑前，基础墙或楼面清扫干净，洒水潮湿。(2)根据设计图纸各部位尺寸，排砖搭底，使组砌方法合理，便于操作。(3)拌制砂浆:a、砂浆配合比应用重量比，计量精度为，水泥土2%,砂及掺合料5%。b、宜用机械搅拌，投料顺序为田研丽一掺合料吊闲,搅拌时间不少于 1.5nlin。c、砂浆应随拌随用，水泥或水泥混合砂浆一样在拌合后34h内用完，严禁用过夜砂浆。d、每一楼层或250nl3砌体的各种强度等级的砂浆，每台搅拌机至少应作一 组试块(每组6块)，砂浆材料、配合比变动时，还应制作试块。砌空心砖墙体(1)组砌方法应正确，上、下错缝，交接处咬槎搭砌，掉角严重的空心砖不 宜使用。(2)水平灰缝控制在812mm,应砂浆饱满，平直通顺。立缝用砂浆填实。(3)空心砖墙在地面或楼面上先砌三皮至四皮实心砖，空心砖墙砌至梁或楼 板下，用实心砖斜砌挤紧(斜砌角度45度60度，详附图)，并用砂浆填实。(4)空心砖墙按设计要求设置构造柱、圈梁、过梁或现浇混凝土带。(5)各种预留洞、预埋件等，应按设计要求设置，对线管比较集中的强电 箱、弱电箱采取留槽处理，线管安装后用细石混凝土填缝，抹灰前沿槽挂钢 丝网，钢丝网宽度=槽宽+300MM,留槽位置详见附图。其余线管开槽时不得留 水平槽。(6)空心砖墙门窗框两侧用实心砖砌筑(详附图)。(7)转角及交接处同时砌筑，不得留直槎，斜槎高不大于1.2m。(8)拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整，不答应砸 砖修墙。质量标准验收一次性合格,并达到重庆市“三峡杯优质结构”标准保证项目(1)空心砖的品种、规格、强度必须符合设计要求，有出厂合格证、试验报告 及现场见证取样复检报告。(2)砂浆品种必须符合设计要求，强度必须符合下列规定：同品种、同强度等级砂浆各组试块平均强度不小于设计值。任意一组试块强度不小于0.75设计值。(3)空心砖砌体水平灰缝砂浆饱满，立缝填塞密实。(4)转角处严禁留直槎，其它部位应留斜槎。基本项目(1)上下砖错缝，每间(处)2皮石专通缝不超过3处。(2)接槎处砂浆密实，糖缝平直，接槎处水平灰缝小于5mm或有透亮缺陷不 超过5个。(3)拉结筋、构造柱、过梁、压顶、现浇钢筋混凝土带均符合设计要求。预埋件符合规定。答应偏差项目见下表项次顶 目答应偏差检查方法1轴线位移8经纬仪或拉线尺量检查2墙体顶面标高 1 0水准仪和尺量检查3垂直度每层3用2m托线板检查全高10m1 54表面平整度5用2m靠尺，楔形尺检查5水平灰缝平直度7拉10m线，尺量检查6门窗洞口(后塞口)宽度 410m长拉线和尺量检查高度+15、-5尺量检查7水平灰缝厚度+2与皮数杆比较尺量检查8构造柱截面+10尺量检查9外墙窗口位置上下偏移1 5用经纬仪或吊线检查，以底层窗口、r 一、在1 0砂浆饱满度三9 0%百格网检查成品保护(1)暖卫、电气管线及预埋件应注意保护，防止碰撞损坏。(2)预埋的拉结筋应加强保护，不得踩倒、弯折。(3)手推车应平稳行驶，防止碰撞墙体。(4)空心砖墙上不得放脚手架排水，防止发生事故。应注意的质量问题(1)砂浆强度不够：注意不使用过期水泥，计量要准确，保证搅拌时间，砂 浆试块的制作、养护、试压应符合规定。(2)墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在梁底 或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。(3)门窗框两侧漏砌实心砖：门窗两侧砌实心砖，便于固定门窗框，并安放 混凝土过梁。(4)空心砖墙后剔凿：预留孔洞、预埋件应准备预留、预埋。防止后剔凿，以免影响质量。(5)拉结筋不合砖行：混凝土墙、柱内预埋拉结筋经常不能与砖行灰缝吻合，应预先运算醇行模数、位置、标高控制准确，不应将拉结筋弯折使用。(6)预埋在墙、柱内的拉结筋任意弯折、切断：应注意保护，不答应任意弯折 或切断。安全保证措施(详安全施工组织设计)住宅、地下车库、商铺安装砖墙上预留、预埋的施工工序为了满足安装工程在砖墙上的预留、预埋施工质量，减少在石专墙上乱剔 打，现对砖墙上预留、预埋的施工工序及和谐配合制定如下：土建在砌砖之前必须完成：|楼层预埋套管、洞口及线盒的清理工作；管内穿 铁丝；碎体上漏埋、大的错埋的童谢-I派专人熟悉砖墙上的预埋酶1任建 砖砌体H砖砌体上预留、预埋(和谐、配合)H土建砖墙上打巴子，砖墙上 弹出标高线唯墙上切槽上 丽安电气线管I-连挂网一逅揉现一丽 上安装开关盒、插座盒、配电箱外壳(必须用水平管、水平尺控制标前一圈 查验收整改组砌节点及细部构造示意图填充墙后塞口及下口组砌构造图OLOLO寸O O LOOLO至少找晓结实心砺不合建镰御采用：2水泥瓜米石战平。至少%解实心诙不含獭模教时采用：2械瓜乂硅平。组砚楔腕不同高度填充墙体组砌示意图50厚页岩砖隔墙组砌方式示意图（排气道、烟道后侧）O 90X90X53200厚空心砌块墙组砌方式示意图国536562o76o91 二 A k.k.X 工 i111出11ffl1111111k k.sI k-k.11inn12C_j15d5理实心斗豉蝴3消火栓箱预留洞 900*730*200(H*W*D)当口口00匹殄厂NQ厂 织 I 7 I为 I区 另一ii一/I _INZZZ3IZ2Z/IIZZ/27302号楼消火栓箱预留洞图3oe 3o(y 1300 e卜/!/!/Z23EZZZ1EZZZgii iiTirzirTiFZiKzirTipyiizyii/FTTiFnr7200 20020C常体上方加2 6 2飒筋/F/F/P/5075050/f77l楼面xz;300 300 30020C。9 O。LO oo LO cxlo oo oo LO 2。o/力 rTF71F/ll消火枪献后砌斗彼，/ZIFVlr/31 k IIKWTFZlMrZirTlFZFTlM在宽出箱子150范围内满卷物丝网门洞上方加28 2飒筋配咳组可o。弱电箱预留洞图ggLO备注：本图仅为示意图，平面位置详见附图强电箱预留洞图gO LO LO93工陷2上r/J Z2ILZJ Z2 77/|/“/K/I rTlKZz/i囹 77/14101/,/,Ig/Z7 r/TRT日刁口匕方?匕卬田？rzzZ2/1/1/c z zu/ziiz/ii/i/jr/jr/ir/ir ziiz/iiz/iiz/ii/备注：本图仅为示意图，平面位置详见附图其他事项跃层材料水平输送、人员通道留设洞口因跃层式建筑只有进户层才有公共过道，利于材料水平运输及 人员过往，而跃上（下）层则没有公共过道，需要在填充墙上预留 通道孔见附图-3,留设洞口部位的组砌方式见下图：粒脑从梁下喷从上往下排列施工电梯出口遇跃层空泛时搭设暂时通道施工电栅口毓层空洞觥通道示意图
